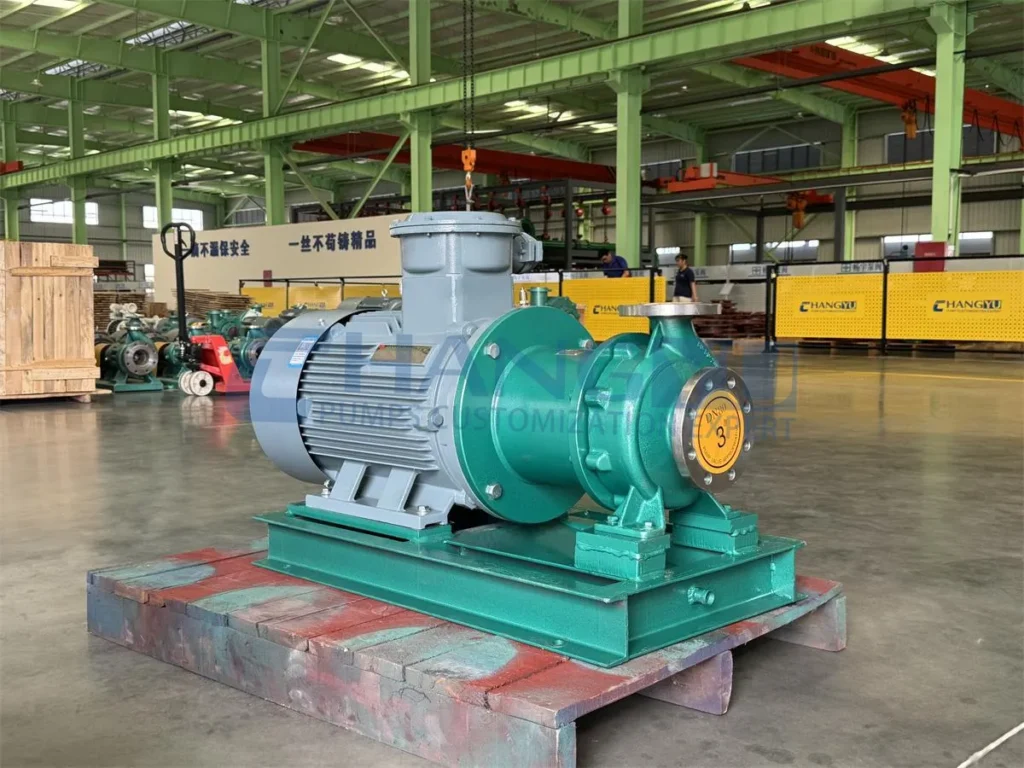

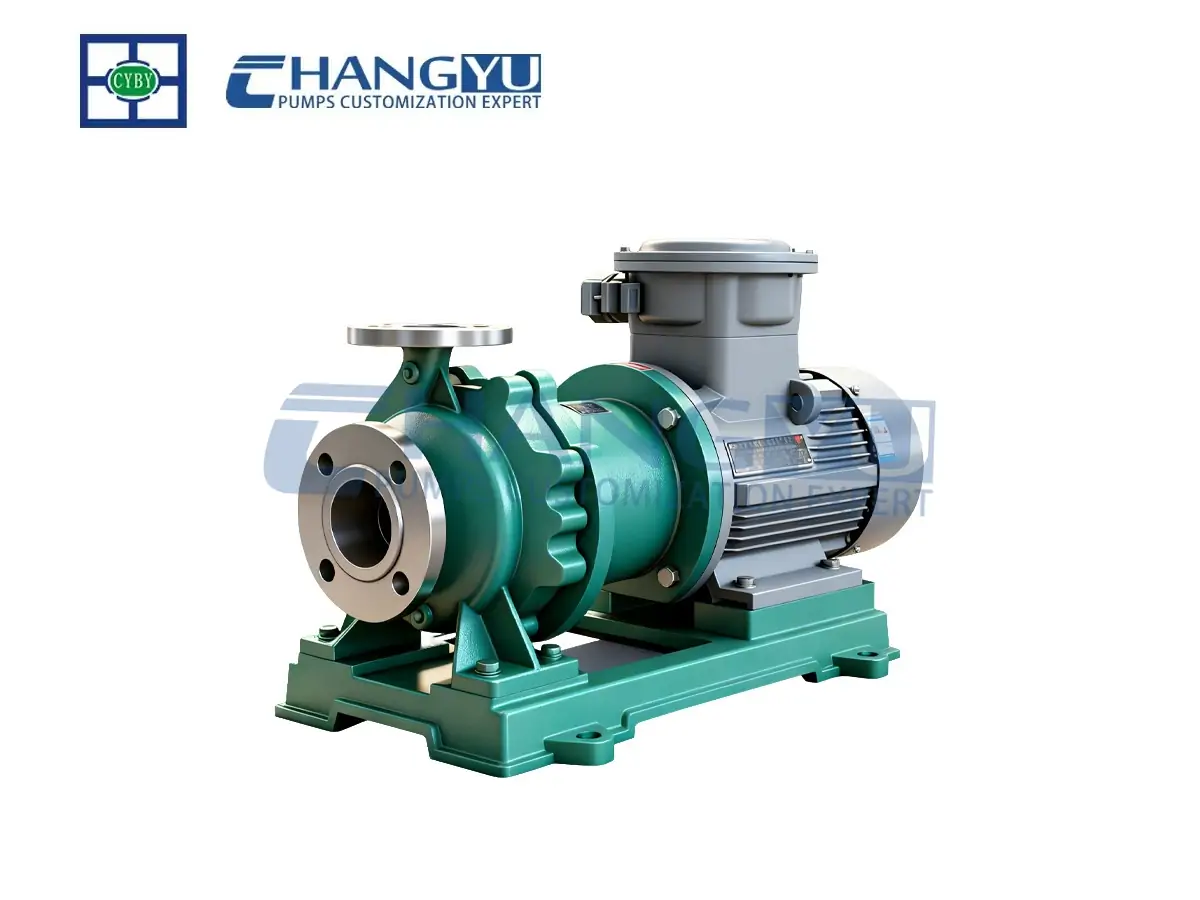

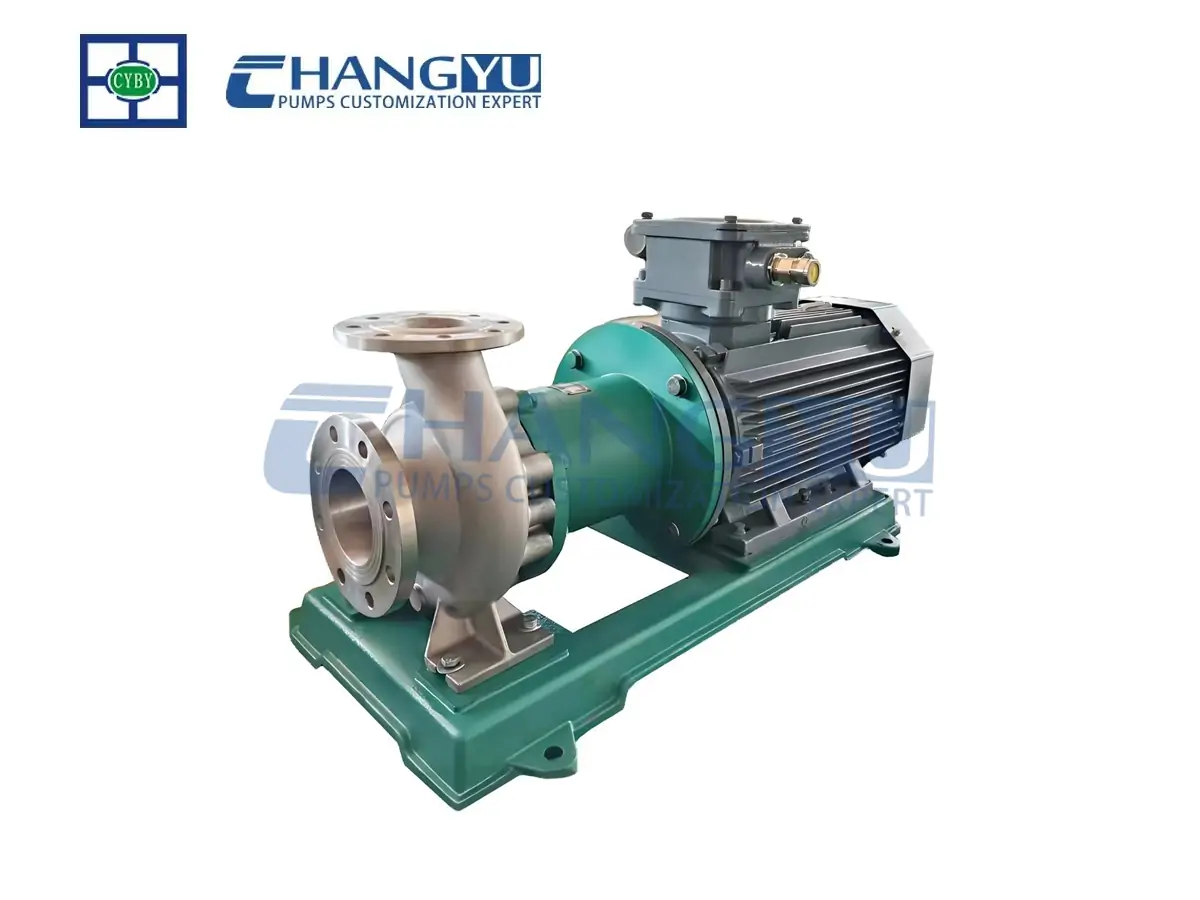

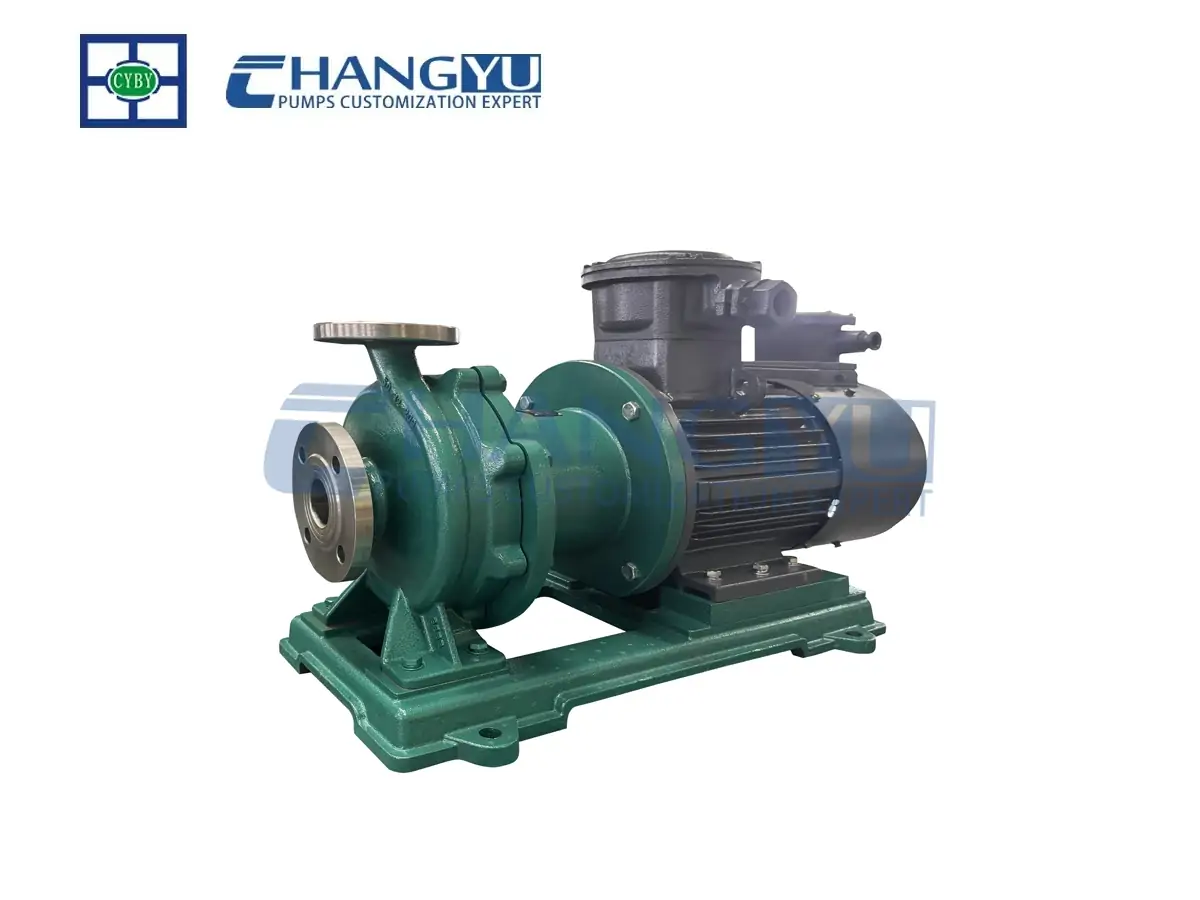

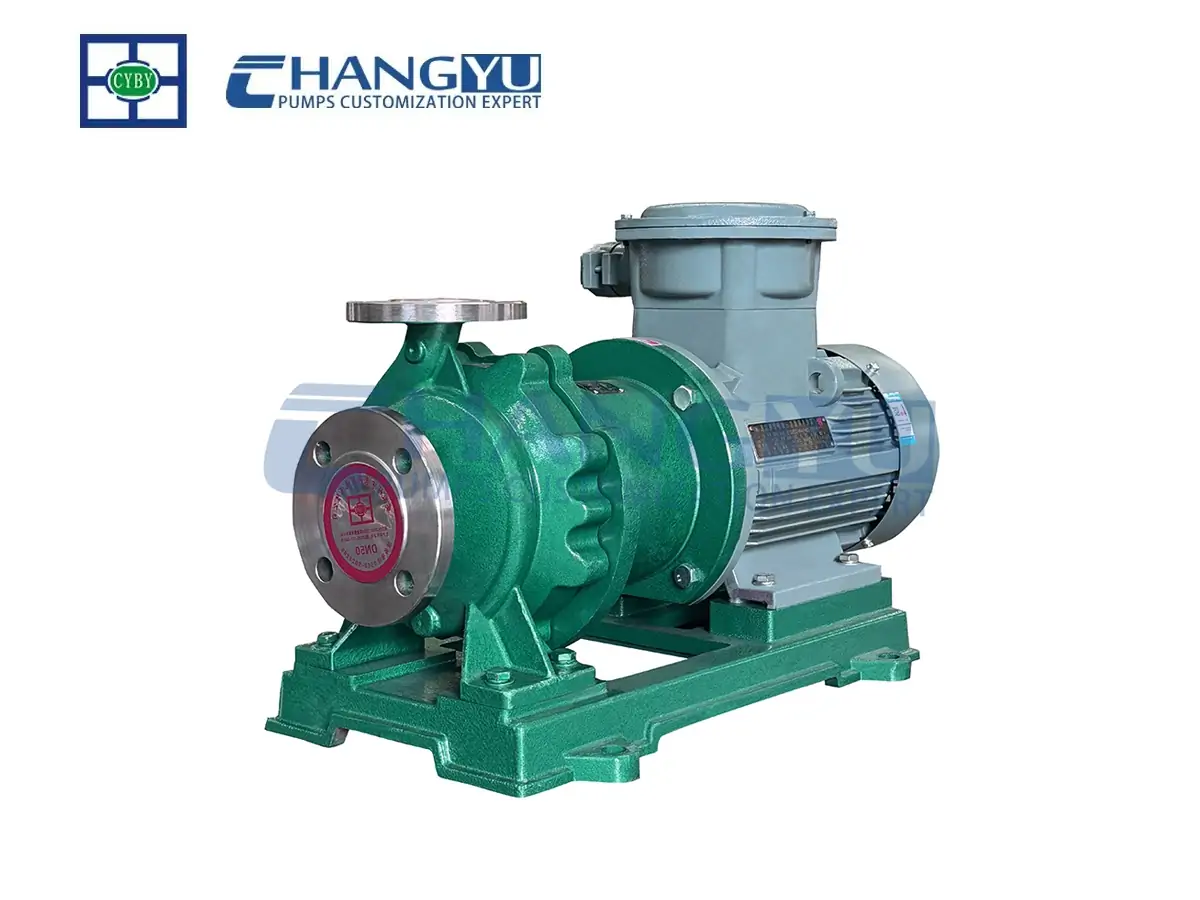

Магнитный насос серии CYC для тяжелых условий эксплуатации из нержавеющей стали
The CYC Series Heavy Duty Stainless Steel Magnetic Pump is a fully sealed, leak-free corrosion-resistant transfer device that employs the permanent magnet coupling principle for non-contact power transmission. Its core feature replaces mechanical dynamic seals with static seals, eliminating leakage issues inherent in traditional pumps. The magnetic pump is suitable for transporting hazardous and precision media.
Heavy-duty magnetic pump, designed in accordance with the API 685 standard, with a flange pressure resistance of 1.6 MPa.Applicable to petrochemical, biomedicine, new energy, pesticide chemical and other fields.It is one of our star products at Насос Чанъюй.
|
Диапазон расхода : |
3.6~100m³/h |
|
Диапазон голов: |
20~80m |
|
Мощность |
2.2~185Kw |
|
Температура : |
-20-100℃ |
|
Material: |
Stainless Steel (304, 316, 316L) |
Введение
CYC stainless steel heavy-duty magnetic drive pumps feature flow-through components made entirely of stainless steel (304, 316, 316L, etc.), offering excellent corrosion resistance against organic acids, organic compounds, alkalis, neutral solutions, and various gases. Equipped with double-spiral groove carbon graphite bearings and hard alloy bushings, they deliver superior wear resistance, ensuring extended product lifespan. These pumps represent the optimal solution for leak-free transfer of corrosive media.
Product Exploded View
| Component Name | Material Name | Component Name | Material Name | Component Name | Material Name |
|---|---|---|---|---|---|
| ① Pump Body | 304/316/316L | ⑥ Thrust Ring | Hard Alloy | ⑪ Rear Nut | 304/316/316L |
| ② Impeller Nut | 304/316/316L | ⑦ Pump Cover | 304/316/316L | ⑫ Outer Magnet | Rare Earth Strong Magnet/HT200 |
| ③ Impeller | 304/316/316L | ⑧ Sealing Ring | PTFE | ⑬ Connecting Frame | HT200 |
| ④ Main Shaft | 304/316/316L | ⑨ Isolation Can | 304/316/316L | ⑭ Motor | According to Customer Requirements |

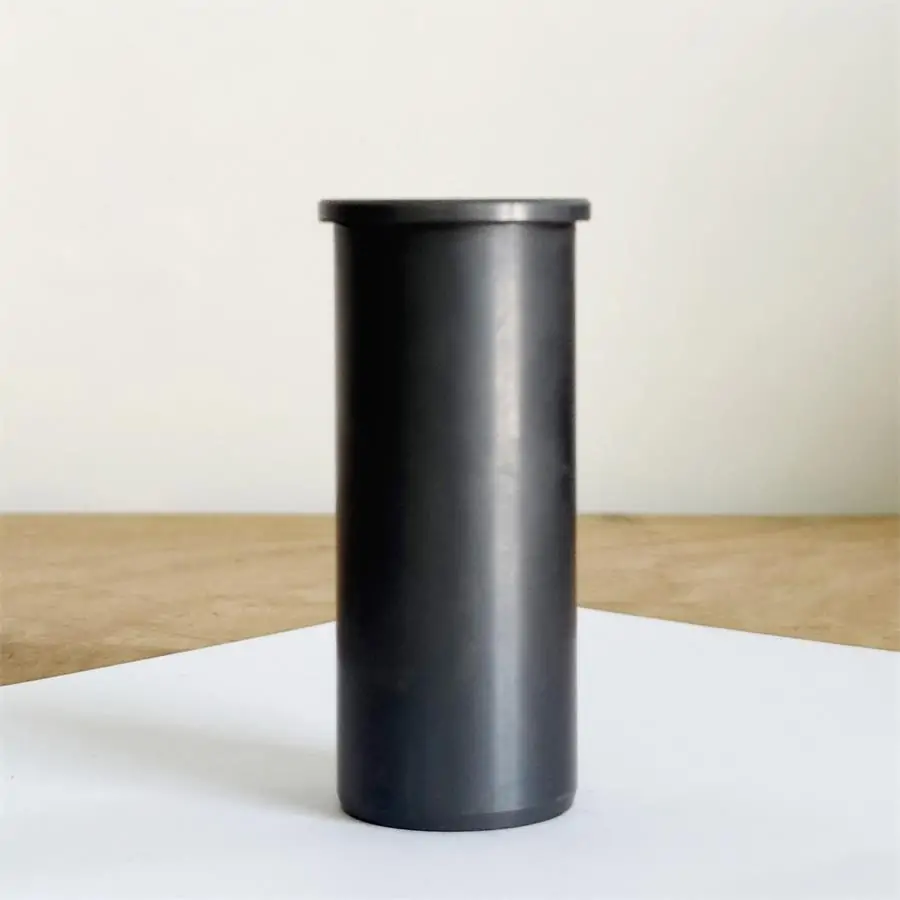

| ⑤ Sleeve | Impregnated Graphite/Hard Alloy | ⑩ Inner Magnet | Rare Earth Strong Magnet/304/316/316L | ⑮ Base Plate | HT200 |
- Magnetic Drive System:
- The external magnetic rotor is directly coupled to the motor, driving the internal magnetic rotor to operate the impeller. A complete isolation sleeve fully separates the medium, achieving zero leakage.
- Key Materials:
- Flow-through components (pump body, impeller) utilize stainless steel (304/316L) or engineering plastics for superior corrosion resistance. Sliding bearings employ high-wear-resistant engineering ceramics/graphite, offering high-temperature tolerance and low friction coefficients.
- Safety Design:
- Magnetic decoupling automatically disengages during overload, protecting the motor and pump body.
- Direct-coupled pull-out structure allows maintenance without disassembling pipelines.
- Performance Advantages:
- Low vibration, low noise, and smooth operation.
- No independent lubrication system required, resulting in low energy consumption.
- For specific flow rates, power ratings, and other parameters of particular models, contact the manufacturer for a customized solution tailored to your operating conditions.
Parts for Heavy-duty Stainless Steel Magnetic Pumps
Магнитные насосы серии CYC из сверхпрочной нержавеющей стали состоят из корпуса насоса, рабочего колеса, вала насоса, магнитного привода, изолирующей втулки, подшипников и пар скольжения, уплотнительных элементов и крепежных деталей.
- Корпус насоса: Reinforced stainless steel housing undergoes acid pickling and surface finishing for enhanced corrosion and wear resistance. Featuring a smooth, precision-engineered structure and elevated manufacturing standards, it delivers stable performance for over ten years under normal operating conditions.

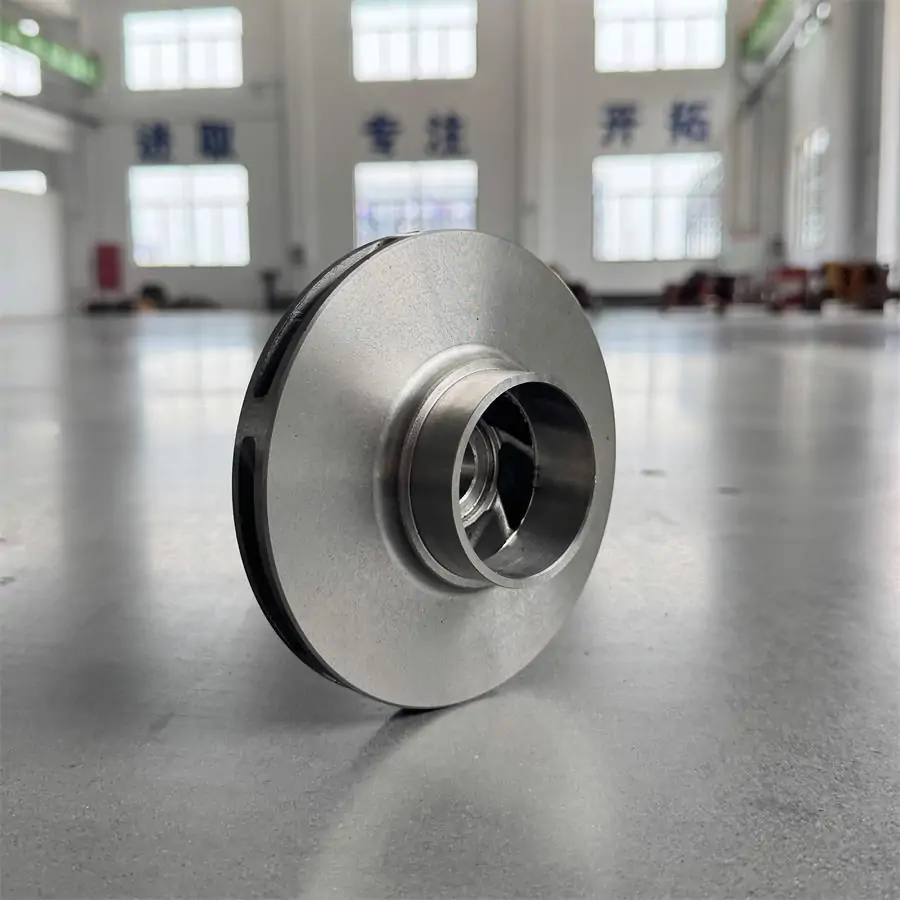

- Крыльчатка: converts mechanical energy into the kinetic and pressure energy of the liquid through rotation, and is the core component that enables the pump to deliver fluid.

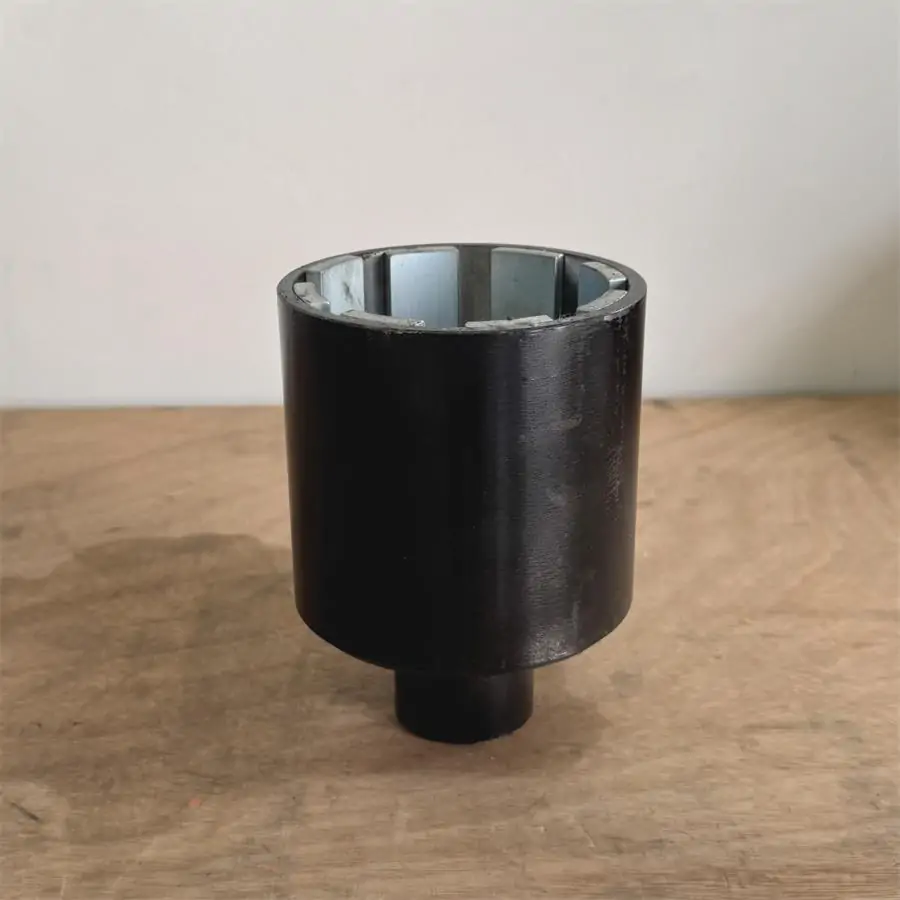

- Pump shaft and magnetic drive assembly: power is transmitted through magnetic coupling to achieve contactless energy transfer, preventing mechanical seal leakage.
- Isolation sleeve: used to isolate the drive end from the media end, preventing fluid leakage while maintaining the integrity of magnetic transmission.

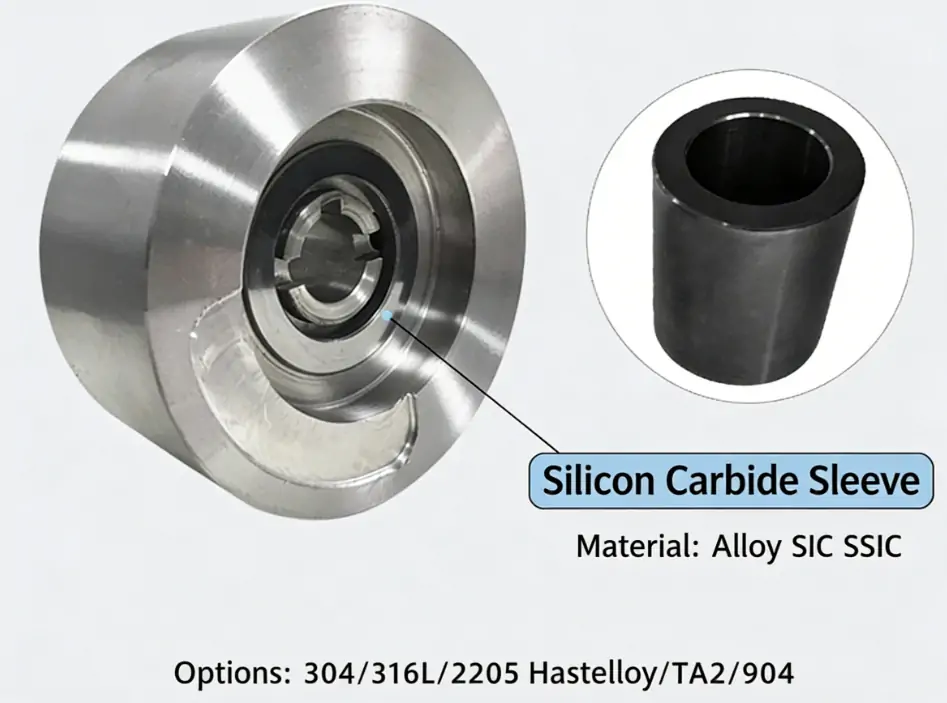

- Bearings and sliding pairs: support rotating components and reduce friction, ensuring smooth pump operation, low noise and long service life.
- Seals and fasteners: used to prevent liquid leakage and ensure that components are tightly connected, improving overall sealing and structural stability.
Принцип работы:
Сверхмощный насос серии CYC из нержавеющей стали с магнитным приводом приводит во вращение рабочее колесо через магнитную муфту, всасывая жидкость из впускного отверстия и нагнетая ее в радиальном направлении. Воронка преобразует энергию скорости в энергию давления для нагнетания, обеспечивая безопасную, беспроблемную и герметичную передачу. Подшипники внутри насоса охлаждаются и смазываются рабочей средой, что делает его пригодным для работы с коррозионными, токсичными или легковоспламеняющимися жидкостями.
Особенности:
CYC heavy-duty stainless steel magnetic drive pumps not only retain the advantages of conventional magnetic pumps—compact structure, aesthetically pleasing design, small footprint, low noise, and reliable operation—but also feature CYC’s proprietary bearing housing assembly + thrust plate assembly design for the sliding bearings and support components. This design ensures more stable operation, superior wear resistance, enhanced dry-running performance, extended service life, and higher efficiency for the entire unit.
- Все проточные части магнитного насоса CQC изготовлены из нержавеющей стали, которая подходит для транспортировки агрессивных жидкостей.
- Все отливки из нержавеющей стали обрабатываются методом травления кварцевым раствором, корпус насоса не имеет песчаных отверстий и не протекает.
- Закрытая конструкция крыльчатки, гладкая поверхность и высокая эффективность.
- Корпус насоса имеет ножку, которая соответствует стандарту API685, и корпус насоса может выдержать давление трубопровода.
- Материалы внутренней и внешней магнитной стали могут быть выбраны из NdFeB или SmCo.
Технические характеристики
Приложение
Магнитные насосы серии CYC из сверхпрочной нержавеющей стали подходят для различных условий, требующих безопасной и герметичной транспортировки коррозионных или опасных жидкостей, и широко используются в:
Petrochemical and chemical industries
transporting acids, alkalis, organic solvents and other corrosive chemical media.
Pharmaceuticals and biomedicine
safely delivering highly toxic or volatile liquid raw materials and intermediates.
New energy and fine chemicals
used for the transport of corrosive media in the production of lithium batteries, photovoltaics and fine chemicals.
Pesticides and agricultural chemicals
Safe transport of liquid pesticides, insecticides and other hazardous chemicals.
Магнитные насосы серии CYC из сверхпрочной нержавеющей стали Меры предосторожности при использовании:
- Поскольку охлаждение и смазка подшипников магнитного насоса зависят от транспортируемой среды, категорически запрещается работать вхолостую, а также избегать работы в режиме холостого хода при перезапуске после отключения электроэнергии в середине работы.
- If the transported medium contains solid particles, a filter should be added to the inlet of the magnetic drive pump; if it contains ferromagnetic particles, a magnetic filter should be added.
- Во время эксплуатации насоса с магнитным приводом температура окружающей среды должна быть менее 40℃, а повышение температуры двигателя не должно превышать 75℃.
- Перемещаемая насосом с магнитным приводом среда и ее температура должны находиться в допустимом диапазоне для материала насоса. Рабочая температура насоса из инженерного пластика составляет <60℃, а рабочая температура насоса из металла - <100℃.
- The conveying suction pressure is not more than 0.2mpa, the maximum working pressure is 1.6mpa, the density is not more than 1600kg/m³, and the particle size is not more than 30 × 10-6m²/s. Liquids without hard particles and fibers.
- Для сред, которые легко выпадают в осадок и кристаллизуются, насос с магнитным приводом следует своевременно очищать после использования, чтобы слить скопившуюся в насосе жидкость.
- После того как насос с магнитным приводом проработает 100 часов, подшипники и подвижные кольца торцевой поверхности следует разобрать и осмотреть на предмет износа, а изнашивающиеся детали, которые больше не пригодны для использования, следует заменить.
Мы можем в соответствии с реальными условиями работы, выбрать различные конфигурации, предоставить точное решение. Технические консультации, пожалуйста, свяжитесь с нами!
Электронная почта: jade@changyupump.com
Phone: +86-13651913727

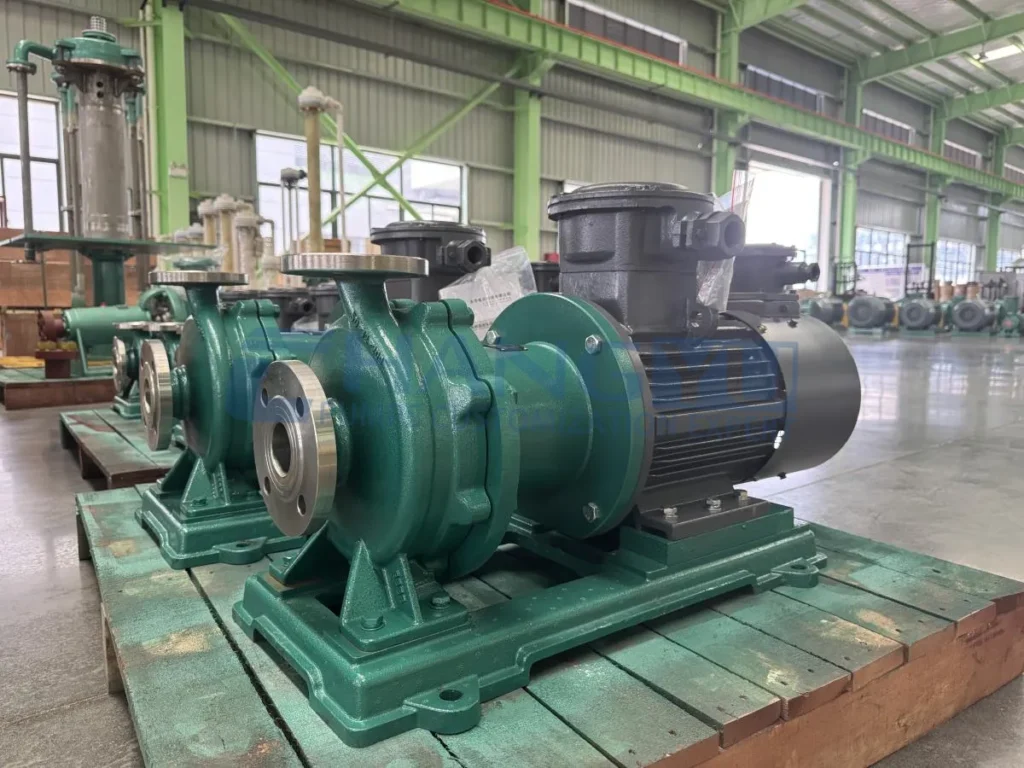

Магнитный насос из нержавеющей стали Производитель и поставщик
Changyu является профессиональным производителем магнитных насосов из нержавеющей стали и заводом в Китае, специализирующимся на производстве долговечных, коррозионностойких насосов с магнитным приводом для химической, фармацевтической и промышленной жидкостей. Оснащенные передовым производственным оборудованием и высококвалифицированной технической командой, мы гарантируем надежное качество и высокопроизводительные насосные решения.
Наша компания сертифицирована по международной системе управления качеством ISO 9001, а вся продукция соответствует стандартам CE, ATEX, EAC и API. Мы также получили 25 патентов на изобретения, что свидетельствует о наших мощных научно-исследовательских возможностях и стремлении к инновациям.
Мы располагаем достаточными складскими запасами для быстрой поставки и предлагаем услуги по индивидуальному проектированию, включая такие параметры, как напор, расход, состав материала, технические характеристики двигателя, способы уплотнения и конфигурации установки для соответствия различным условиям эксплуатации. Свяжитесь с нашей командой, чтобы получить индивидуальные решения и конкурентоспособные цены.
