اختيار المواد لمضخات الملاط المستخدمة في ملاط الماس الكاشطة

إجابة سريعة

اختيار المواد لمضخات الطين في طين الماس الكاشط يتطلب تجاوز السبائك التقليدية عالية الكروم والبطانة المطاطية إلى مواد متقدمة قادرة على تحمل التآكل القطعي الشديد الناتج عن أصلب مادة طبيعية على وجه الأرض. عوامل الاختيار الرئيسية — حسب أولوية الهندسة — تشمل:

• (1) هيمنة صلابة الجسيمات — جسيمات الماس بصلابة 10 على مقياس موس تخلق بيئة تآكل حيث تكون مواد المضخات التقليدية (سبائك عالية الكروم بصلابة 600–700 HB) متجاوزة بشكل أساسي، مما يتطلب مواد بصلابة تتجاوز HV 1200.
• (2) توازن التآكل القطعي مقابل تآكل الصدم — جسيمات الماس تنشطر بحواف حادة كالشفرة تقطع الإيلاستومرات والمعادن الأكثر ليونة؛ يجب أن يعطي اختيار المواد الأولوية للصلابة مع الاحتفاظ بمتانة كسر كافية لتحمل صدم الجسيمات الكبيرة العرضي.
• (3) كربيد التنجستن كمادة مثالية — يجمع بين صلابة HV 1200–1800 ومتانة كسر تتراوح بين 10–15 MPa√m، يقدم كربيد التنجستن توازنًا مثاليًا لمقاومة القطع وتحمل الصدم في معظم دوائر طين الماس.
• (4) المواد الخزفية لدوائر الجسيمات الدقيقة — كربيد السيليكون (SiC) وخزف الألومينا يوفران صلابة شديدة (HV 2000+) لمخلفات الماس الدقيقة، لكن متانة كسرهما المنخفضة (3–5 MPa√m) تخلق خطر كسر هش مع جسيمات تتجاوز 1–2 مم.
• (5) التحقق من التكلفة الإجمالية للملكية — بينما تحمل بطانات كربيد التنجستن علاوة تتراوح بين 3–5 أضعاف مقارنة بسبائك عالية الكروم، فإن تمديد عمر الخدمة بمقدار 6–8 أضعاف في طين الماس يحقق تخفيضًا في التكلفة الإجمالية للملكية لمدة 5 سنوات بنسبة 70–85% عند تضمين تكاليف التوقف غير المخطط له.

مع أكثر من 20 عامًا في تصنيع المضخات وهندسة المواد لأكثر تطبيقات التعدين كشطًا، قامت مضخات تشانغيو بتحديد وتوريد حلول التآكل لدوائر معالجة الماس والكروميت والمعادن فائقة الصلابة الأخرى. يمنحك هذا الدليل إطار اختيار المواد الكامل لخدمة طين الماس — من فهم سبب تدمير جسيمات الماس لمواد المضخات التقليدية، إلى تقييم المواد المتقدمة بما في ذلك كربيد التنجستن والمركبات الخزفية، إلى إجراء تحليل كمي للتكلفة الإجمالية للملكية يبرر الاستثمار في مواد التآكل الممتازة.

ما الذي يجعل طين الماس مدمرًا جدًا لمواد المضخات؟

يمثل طين الماس فئة فريدة من التآكل الكاشط لا يمكن معالجتها بمنطق اختيار المواد المطبق على طين التعدين التقليدي. يتطلب فهم السبب فحص الميكانيكا الأساسية لتفاعل الجسيم مع السطح في المضخة.

فرق الصلابة: لماذا تفشل المواد التقليدية

يتم تحديد القوة الكاشطة لجسيم الطين بشكل أساسي بنسبة الصلابة بين الجسيم وسطح مادة المضخة. عندما تتجاوز صلابة الجسيم صلابة السطح بهامش كبير، يزيل كل صدم جسيم مادة من مكون المضخة — هذه هي آلية التآكل السائدة في جميع مضخات الطين.

مواد المضخات التقليدية للطين ومستويات صلابتها:

• المطاط الطبيعي: < 50 HB — يعتمد على المرونة، وليس الصلابة
• البولي يوريثين: 60–90 HB — صلابة محدودة، مرونة معتدلة
• حديد أبيض عالي الكروم (CrMo): 600–700 HB — معيار صناعة التعدين للتآكل “الشديد”
• فولاذ مارتنسيتي: 500–600 HB — يستخدم في بعض تطبيقات تفريغ المطاحن

الماس ومعادنه المرافقة الشائعة في خام حامل الماس:

• الماس: مقياس موس 10، حوالي 8,000–10,000 HV (فيكرز) — أصلب مادة طبيعية معروفة
• العقيق (ألماندين-بيروب): مقياس موس 7–7.5، حوالي 750–950 HV — شائع في صخر الكمبرلايت المضيف
• الزبرجد الزيتوني: مقياس موس 6.5–7، حوالي 600–800 HV — معدن كمبرلايت شائع آخر
• الكوارتز (للمقارنة): مقياس موس 7، حوالي 800–1,000 HV — المكون الكاشط في معظم طين الصخور الصلبة التقليدي

الرؤية النقدية: حتى أصلب مادة مضخة تقليدية (CrMo عالي الكروم بصلابة 600–700 HB) هي أكثر ليونة من معادن العقيق والزبرجد الزيتوني المرافقة في خام الماس — وهي أكثر ليونة بشكل كبير من الماس نفسه. نسبة الصلابة بين جسيمات الماس وسطح مضخة عالي الكروم تتجاوز 10:1. في مصطلحات علم الاحتكاك، يُصنف هذا على أنه “تآكل كاشط شديد” — نظام حيث يزيل الجسيم المادة من السطح مع كل تلامس، والخاصية المادية الوحيدة التي تقلل معدل التآكل هي صلابة سطح المضخة بالنسبة للجسيم.

آليتا تآكل مزدوجتان في طين الماس

يخضع طين الماس لمكونات المضخة المبتلة لآليتي تآكل متزامنتين، كل منهما تتطلب خصائص مادية مختلفة للمقاومة:

التآكل القطعي (صدم جسيم بزاوية منخفضة):

• جسيمات الماس الحادة والزاوية تنزلق عبر سطح المضخة بزاوية ضحلة
• تقطع حافة الجسيم أخدودًا مجهريًا في المادة — مشابه لأداة آلية تقطع المعدن
• آلية المقاومة: صلابة عالية — سطح أصلب من الجسيم لا يمكن قطعه
• جسيمات الماس، بحواف انشطارها الحادة كالشفرة، فعالة بشكل استثنائي في قطع حتى أصلب المعادن التقليدية

تآكل الصدم عالي الإجهاد (صدم جسيم بزاوية عالية):

• جسيمات أكبر تصطدم بسطح المضخة بزاوية حادة، مما يخلق تلامسًا عالي الإجهاد موضعيًا
• يمكن للصدم أن يكسر المواد الهشة أو يشوه المواد الأكثر ليونة بلاستيكيًا
• آلية المقاومة: متانة كسر عالية — مادة يمكنها امتصاص طاقة الصدم دون تشقق
• في دوائر الماس، يمكن أن تشمل الجسيمات كبيرة الحجم الشاردة من دائرة التكسير جسيمات يصل حجمها إلى 25–50 مم

التحدي الأساسي في اختيار المواد لمضخات طين الماس هو أن ترتبط الصلابة ومقاومة الكسر بعلاقة عكسية في معظم المواد الهندسية. أصلب المواد (الخزف) هي الأكثر هشاشة. أقسى المواد (الإيلاستومرات، المعادن المطيلة) هي الأكثر ليونة. إيجاد التوازن الأمثل بين هذين المطلبين المتعارضين هو المشكلة المركزية التي تمت معالجتها في القسمين 4 و5.

أين تُستخدم مضخات الطين في اختيار مواد تعدين الماس؟

تعمل مضخات الطين في عدة دوائر حاسمة داخل مصنع معالجة الماس. تقدم كل دائرة مزيجًا مختلفًا من حجم الجسيمات وتركيز المواد الصلبة وشدة التآكل — وقد تتطلب حلولاً مادية مختلفة.

دوائر مضخات الطين الرئيسية في تعدين الماس

معالجة الكمبرليت / نقل الملاط الأولي:

• خصائص المائع: ملاط خام الكمبرليت المطحون حديثًا — كثافة عالية (1.5–1.8 SG)، جسيمات خشنة (تصل إلى 25–50 مم من التكسير الأولي)، تحتوي على الماس والعقيق والأوليفين ومعادن صلبة أخرى
• متطلبات المضخة: مقاومة قصوى للتآكل؛ تحمل الجسيمات الزائدة الكبيرة من دائرة التكسير؛ رأس عالي لتغذية الإعصار أو الفصل بالوسط الثقيل (DMS)
• أولوية اختيار المواد: أقصى صلابة مع متانة تأثير كافية — بطانات من كربيد التنجستن أو المركبات الخزفية

تغذية الفصل بالوسط الثقيل (DMS):

• خصائص المائع: ملاط الكمبرليت المنخل المخلوط بالوسط الثقيل من الفيروسيليكون — كثافة معتدلة (1.3–1.6 SG)، جسيمات أدق (عادة < 12 مم بعد الغربلة)، تحتوي على جسيمات الماس والعقيق الحادة
• متطلبات المضخة: تدفق مستقر وثابت لكفاءة الفصل؛ مقاومة للتآكل المشترك من الخام ووسط الفيروسيليكون
• أولوية اختيار المواد: معدن صلب أو كربيد التنجستن — يضيف وسط الفيروسيليكون مكونًا إضافيًا كاشطًا

نقل مخلفات الماس:

• خصائص المائع: ملاط النفايات بعد استخراج الماس — كثافة متغيرة، يحتوي على جميع المعادن المصاحبة الصلبة (العقيق والأوليفين والكروميت) ولكن مع إزالة الماس. بينما اختفى الماس، لا تزال المعادن المتبقية تسجل 6.5–7.5 على مقياس موس
• متطلبات المضخة: تشغيل مستمر ومتواصل؛ عمر تآكل يمكن التنبؤ به للصيانة المخطط لها؛ غالبًا نقل لمسافات طويلة يتطلب قدرة ضغط عالية
• أولوية اختيار المواد: كربيد التنجستن لمناطق التآكل العالية؛ المركبات الخزفية للمخلفات الناعمة

دائرة التركيز / الاستخلاص النهائي:

• خصائص المائع: ملاط مركز منخفض الحجم وعالي القيمة يحتوي على الماس المستخرج — تركيز منخفض للمواد الصلبة، لكن وجود الماس المتحرر يخلق تآكلًا قطعيًا شديدًا على أي أسطح مضخة يلمسها
• متطلبات المضخة: أقصى مقاومة للتآكل لمنع فقدان الماس؛ حركة ضخ لطيفة لتجنب تلف الماس؛ غالبًا معدلات تدفق أقل
• أولوية اختيار المواد: كربيد التنجستن أو الخزف — التطبيق الأعلى قيمة، مما يبرر أعلى تكلفة للمواد

للحصول على دليل شامل لاختيار مضخات الطين في جميع دوائر التعدين، يرجى الاطلاع على دليل مضخات الملاط في مجال التعدين.

ما هي آليات التآكل التي تؤثر على اختيار المواد في ملاط الماس؟

الفهم التفصيلي لآليات التآكل العاملة في مضخات ملاط الماس هو أساس الاختيار الصحيح للمواد. تختلف المساهمة النسبية لكل آلية اعتمادًا على الدائرة المحددة وظروف التشغيل.

آليات التآكل الأربع

1. تآكل القطع (التآكل الكاشط):

• الآلية: تنزلق جسيمات الماس الحادة والزاوية عبر سطح المضخة بزاوية ضحلة (عادة 15–45 درجة). تعمل حافة الجسيم كأداة قطع دقيقة، تزيل شريحة من المادة من السطح.
• تتميز بـ: الجزء الأمامي الملتوي، الحواف الأمامية لريش المكره، فتحة الحلق — مناطق تتسم بتدفق اتجاهي عالي السرعة
• الخصائص المطلوبة للمادة: صلابة عالية — مطلوب سطح أصلب بكثير من الجسيم لمقاومة القطع. عندما يكون الجسيم من الماس (صلادة فيكرز 8000–10000)، لا توجد مادة هندسية عملية تحقق هذه الصلابة، لكن المواد ذات الصلابة فوق 1200 فيكرز تظهر معدلات تآكل قطعي منخفضة بشكل كبير.

2. التآكل الناتج عن التآكل (اصطدام الجسيمات بزاوية منخفضة):

• الآلية: تصطدم الجسيمات الدقيقة المحمولة في تيار الملاط عالي السرعة بسطح المضخة بزوايا ضحلة، مما يؤدي إلى تآكل المادة تدريجيًا من خلال مزيج من القطع والإجهاد
• تتميز بـ: أغطية المكره، وجدران الحلزون — مناطق التدفق المضطرب عالي السرعة
• الخصائص المطلوبة للمادة: صلابة عالية مع بعض الليونة — المواد الهشة البحتة يمكن أن تعاني من التشقق الدقيق تحت تأثيرات الجسيمات المتكررة

3. التآكل الناتج عن الصدمات (صدمات الجسيمات بزاوية حادة):

• الآلية: تصطدم الجسيمات الكبيرة بسطح المضخة بزاوية حادة (60–90 درجة)، مما يخلق تلامسًا عالي الإجهاد يمكن أن يشوه المواد اللدنة بلاستيكيًا أو يكسر المواد الهشة
• تتميز بـ: فتحة المكره، لسان الحلزون — المناطق التي يتغير فيها اتجاه التدفق بشكل مفاجئ
• الخصائص المطلوبة للمادة: عالية متانة الكسر — يجب أن تمتص المادة طاقة التأثير دون تشقق. هذا هو نقطة ضعف المواد الخزفية.

4. التآزر بين التآكل والتآكل المائي:

• الآلية: يهاجم البيئة الكيميائية للملاط (درجة الحموضة، الأيونات الذائبة من جسم الخام) سطح مادة المضخة، مكونًا طبقة تآكل يتم إزالتها بعد ذلك بواسطة الجسيمات الكاشطة — مما يعرض مادة جديدة لمزيد من التآكل
• تتميز بـ: دوائر تحتوي على ماء عملية حمضي، ماء مالح (شائع في مناجم الماس الأفريقية)، أو إضافات كيميائية
• الخصائص المطلوبة للمادة: مقاومة للتآكل بالإضافة إلى مقاومة التآكل — كربيد التنجستن مع رابط مقاوم للتآكل (نيكل-كروم بدلاً من الكوبالت) للظروف الحمضية

المساهمة النسبية في ملاط الماس

لاحظ المهندسون في شركة تشانغيو للمضخات، بناءً على 20 عامًا من تحليل التآكل في دوائر معالجة الماس والمعادن فائقة الصلابة الأخرى، أن التآكل القطعي يمثل عادة 60–70% من إجمالي فقدان المواد في الأجزاء المبللة في مضخات ملاط الماس. هذا أعلى بشكل ملحوظ من التعدين التقليدي للصخور الصلبة (حيث يمثل التآكل القطعي عادة 30–50%)، لأن جسيمات الماس تحافظ على حوافها القطعية الحادة طوال فترة وجودها في المضخة — فهي لا تستدير أو تتكسر كما تفعل الجسيمات الكاشطة الأكثر ليونة. يمثل تآكل الصدم 20–25% من فقدان المواد، مدفوعًا بجسيمات كبيرة عرضية من دائرة التكسير. يمثل تآكل التآكل وتآزر التآكل-التآكل النسبة المتبقية 10–15%.

الأثر العملي لاختيار المواد: في خدمة ملاط الماس، الصلابة هي خاصية المواد المهيمنة المطلوبة. لا يمكن تجاهل متانة الكسر — ستفشل المواد الهشة من الصدم — لكن معيار الاختيار الأساسي يجب أن يكون صلابة كافية لمقاومة القطع بواسطة جسيمات الماس. هذا يؤدي مباشرة إلى المواد المتقدمة التي تمت مناقشتها في القسم 5.

كيف تؤدي المواد التقليدية في اختيار مواد ملاط الماس؟

قبل فحص حلول المواد المتقدمة، من الضروري فهم سبب فشل مواد مضخات الملاط التقليدية — التي تؤدي بشكل كافٍ في ملاط خام الحديد والنحاس والذهب — بسرعة في خدمة الماس. يعتمد التقييم التالي على بيانات الأداء الميداني من عمليات تعدين الماس.

الحديد الأبيض عالي الكروم (CrMo): المعيار الصناعي — غير كافٍ للماس

سبيكة CrMo عالية الكروم (عادة 26–28% Cr، 600–700 HB) هي المادة الافتراضية للأجزاء المبللة لمعظم مضخات الملاط في التعدين الصخري الصلب. توفر عمر خدمة مقبول (12–24 شهرًا) في خام الحديد وخام النحاس والملاط الكاشط الآخر حيث تتراوح صلابة الخام من 3–6 على مقياس موس.

في ملاط الماس، ينهار الأداء:

• نسبة الصلابة: الماس (صلادة فيكرز 8000+) مقابل CrMo (صلادة فيكرز 600–700) = حوالي 12:1 لصالح الجسيم
• آلية التآكل: تقطع جسيمات الماس عبر مصفوفة CrMo وكربيدات الكروم الصلبة بنفس السهولة — لا توفر الكربيدات حاجزًا فعالاً ضد قطع الماس
• عمر الخدمة النموذجي في مخلفات الماس: 2–4 أشهر قبل الحاجة إلى استبدال الأجزاء الرطبة
• نمط الفشل: تآكل قطعي منتظم عبر أسطح المروحة والحلزون؛ لا فشل كارثي، ولكن إزالة مواد سريعة وقابلة للتنبؤ

المطاط الطبيعي: يُقطع، لا يُتآكل

تعتمد بطانات المطاط الطبيعي على المرونة — القدرة على التشوه مرنًا تحت تأثير الجسيمات ثم التعافي، وامتصاص طاقة الصدم دون فقدان المواد. تعمل هذه الآلية جيدًا مع الجسيمات المستديرة والأكثر نعومة (الفحم، الفوسفات، الرمل الناعم).

في معلقات الماس، يفشل المطاط لسبب مختلف جوهريًا:

• آلية القطع: تنشطر جسيمات الماس بحواف حادة كالموس. بدلاً من الارتداد عن سطح المطاط، تقطع هذه الحواف المطاط عند التلامس — مشابهة لقطع سكين عبر مرن
• لا آلية تعافي: بمجرد قطع سطح المطاط، ينتشر القطع مع تأثيرات الجسيمات اللاحقة، مما يؤدي إلى التكتل وفقدان سريع للمواد
• عمر الخدمة النموذجي في مخلفات الماس: أسابيع، وليس أشهر. المطاط غير مناسب عمومًا لأي خدمة معلقات الماس.

البولي يوريثان: تحسن هامشي، نفس القيد الأساسي

يوفر البولي يوريثان مقاومة قطع أعلى من المطاط الطبيعي بسبب صلابته الأكبر (60–90 HB مقابل < 50 HB). ومع ذلك، لا تزال جسيمات الماس تقطع أسطح البولي يوريثان، وإن كان بمعدل أبطأ قليلاً. يمكن النظر في البولي يوريثان لمخلفات الماس الناعمة (جسيمات < 100 ميكرومتر) حيث يكون تآكل القطع أقل حدة، لكنه ليس حلاً لدوائر معلقات الماس الأولية.

ملخص أداء المواد التقليدية

جدول: أداء المواد التقليدية في معلقات الماس

المواد	الصلابة النموذجية	آلية التآكل في معلق الماس	عمر الأجزاء الرطبة النموذجي	التقييم
كروم عالي المحتوى (CrMo)	600–700 هب	تآكل قطعي — تقوم جسيمات الماس بتشغيل السطح	2–4 أشهر	غير موصى به — عمر الخدمة أقل من الحد الاقتصادي
المطاط الطبيعي	أقل من 50 وحدة هيموجلوبين	قطع — الحواف الحادة تشق المرن	أسابيع	غير موصى به — يهيمن تآكل القطع
البولي يوريثين	60–90 درجة هاردوت	قطع — أبطأ من المطاط، ولكن لا يزال يقطع	1–3 أشهر	غير موصى به — فقط للجسيمات الناعمة جدًا
فولاذ مارتنزيتي	500–600 ه‍	تآكل قطعي — مشابه لـ CrMo ولكن أسرع	1–2 أشهر	غير موصى به — صلابة أقل من CrMo

الاستنتاج الواضح من البيانات الميدانية عبر عمليات تعدين الماس المتعددة: لا يمكن لمواد مضخات المعلق التقليدية توفير عمر خدمة مجدٍ اقتصاديًا في دوائر معلقات الماس. المواد المتقدمة ذات الصلابة الأعلى بشكل ملحوظ مطلوبة.

كيف تؤدي المواد المتقدمة لمضخات المعلق في معلقات الماس؟

عندما تفشل المواد التقليدية، يجب أن يتقدم اختيار المواد إلى المستوى التالي: كربيد التنجستن، سيراميك كربيد السيليكون، سيراميك الألومينا، وأنظمة البطانة المركبة. يقدم كل منها توازنًا مختلفًا من الصلابة والمتانة والتكلفة وملاءمة التطبيق.

التوازن بين الصلابة والمتانة

قبل فحص المواد الفردية، من الضروري فهم العلاقة العكسية بين الصلابة ومتانة الكسر التي تحكم جميع المواد الهندسية:

• صلابة عالية = صلابة منخفضة: السيراميك (SiC، Al2O3) — صلب للغاية ولكنه هش؛ لا يمكنه تحمل الصدم
• صلابة معتدلة = صلابة معتدلة: كربيد التنجستن (WC) — التوازن الأمثل لمعظم تطبيقات معلقات الماس
• صلابة منخفضة = صلابة عالية: المعادن والمرنات — متينة ولكنها غير قادرة على مقاومة قطع الماس

مهمة اختيار المواد لمضخات معلقات الماس هي إيجاد أعلى صلابة لا تزال توفر متانة كسر كافية لظروف الدائرة المحددة — خاصة الحد الأقصى لحجم الجسيمات التي قد تصطدم بأسطح المضخة.

خيارات المواد المتطورة

كربيد التنجستن (WC-Co / WC-Ni):

• التركيب: جسيمات كربيد التنجستن (WC) في مصفوفة رابطة من الكوبالت أو النيكل (عادة 6–12% رابط بالوزن)
• الصلابة: صلابة HV 1200–1800 (اعتمادًا على محتوى الرابط وحجم الحبوب) — حوالي 2–3 مرات أكثر صلابة من CrMo عالي الكروم
• مقاومة الكسر: KIC 10–15 ميجا باسكال-متر — مناسب لمقاومة الصدمات المتوسطة الناتجة عن جسيمات يصل حجمها إلى 10–15 ملم
• مقاومة التآكل في معلق الماس: توفر حبيبات كربيد التنجستن (HV 2000+) مقاومة قطع ضد جسيمات الماس. بينما لا يزال الماس يسبب تآكلًا تدريجيًا، فإن معدل التآكل أقل بمقدار 5–8 مرات من CrMo عالي الكروم. يتآكل رابط الكوبالت/النيكل بشكل تفضيلي، مما يكشف تدريجيًا حبيبات كربيد جديدة — تحافظ آلية الشحذ الذاتي هذه على مقاومة تآكل ثابتة طوال عمر المكون.
• عمر الخدمة النموذجي في مخلفات الماس: 14–18 شهرًا مع بطانات حلزون ومروحة من كربيد التنجستن — تحسن بمقدار 6–8 مرات عن CrMo عالي الكروم
• التكلفة: 3 إلى 5 أضعاف تكلفة المكونات المكافئة المصنوعة من الكروموم والموليبدنوم (CrMo)
• القيود: يتأكسد في الهواء فوق 500–600 درجة مئوية؛ غير مناسب لتطبيقات المعلق عالية الحرارة التي تتجاوز 400 درجة مئوية دون جو وقائي أو طلاء
• الأفضل لـ دوائر معلقات الماس الأولية، تفريغ المطحنة، تغذية DMS، المخلفات — أي تطبيق معلق ماس مع جسيمات يصل حجمها إلى 10–15 مم

سيراميك كربيد السيليكون (SiC):

• التركيب: كربيد السيليكون الملبد، غالبًا مع كمية صغيرة من مساعد التلبيد
• الصلابة: HV 2200–2800 — من بين أقسى المواد الهندسية المستخدمة عمليًا
• مقاومة الكسر: KIC 3–5 ميجا باسكال-متر — هش؛ عرضة للكسر عند التعرض للصدمات
• مقاومة التآكل في معلق الماس: مقاومة قطع استثنائية بسبب الصلابة القصوى. تسبب جسيمات الماس تآكلًا بطيئًا وموحدًا جدًا. ومع ذلك، يمكن أن يتسبب الصدم من جسيمات تتجاوز 1–2 مم في كسر هش — تنتشر الشقوق بسرعة عبر السيراميك، مما يؤدي إلى فشل مفاجئ للمكون.
• عمر الخدمة النموذجي في مخلفات الماس: 18–24 شهرًا في دوائر الجسيمات الناعمة باستمرار مع غربلة أولية فعالة؛ يمكن أن يقلل خطر الكسر الهش من جسيمات كبيرة عرضية من عمر الخدمة الفعلي إلى 14–18 شهرًا في دوائر ذات تحكم متغير في حجم الجسيمات
• التكلفة: 5–8 أضعاف تكلفة مكونات CrMo عالي الكروم المكافئة
• الأفضل لـ مخلفات الماس الناعمة، دوائر التركيز ذات الجسيمات الصغيرة، التطبيقات حيث يكون خطر الصدم ضئيلاً

سيراميك الألومينا (Al2O3):

• التركيب: أكسيد الألومنيوم الملبد، عادة نقاء 92–99%
• الصلابة: 1500–2000 فولت
• مقاومة الكسر: KIC 3–4 MPa√m — مشابه لـ SiC، هش
• مقاومة التآكل في معلق الماس: مقاومة قطع جيدة، ولكنها أدنى عمومًا من SiC لمعلق الماس بسبب الصلابة المنخفضة. يستخدم الألومينا بشكل أكثر شيوعًا في التطبيقات الكاشطة الأقل شدة.
• التكلفة: 2–4 أضعاف تكلفة مكونات CrMo عالي الكروم المكافئة
• الأفضل لـ بديل اقتصادي لـ SiC في مخلفات الماس الناعمة مع خطر صدم منخفض

بطانات مركبة من السيراميك والمطاط:

• التركيب: بلاط سيراميك (عادة الألومينا أو SiC) مربوط بطبقة دعم مطاطية. يوفر السيراميك سطح التآكل؛ يمتص المطاط طاقة الصدم ويوفر دعمًا مرنًا يقلل من كسر السيراميك.
• الصلابة: صلابة سطح السيراميك HV 1500–2800 (نفس السيراميك المستخدم)
• مقاومة الكسر: محسن مقارنة بالسيراميك الصلب — تمتص طبقة الدعم المطاطية طاقة الصدم وتمنع انتشار الشقوق بين البلاطات
• مقاومة التآكل في معلق الماس: يجمع بين مقاومة قطع السيراميك مع تحمل صدم محسن. قد ينكسر البلاط السيراميكي الفردي تحت الصدم الشديد، لكن الضرر موضعي وليس كارثيًا.
• التكلفة: 4–6 أضعاف تكلفة مكونات CrMo عالي الكروم المكافئة
• الأفضل لـ دوائر تحتوي على جزيئات دقيقة مختلطة ومواد غريبة عرضية أكبر؛ تطبيقات حيث يوجد خطر الصدم ولكن أقصى مقاومة للتآكل مطلوبة

ملخص أداء المواد المتطورة

جدول: أداء المواد المتقدمة في ملاط الماس

المواد	الصلابة (HV)	مقاومة الكسر (KIC، ميجا باسكال على الجذر)	التكلفة النسبية	أفضل نطاق لحجم الجسيمات	العمر الافتراضي النموذجي في مخلفات الماس
CrMo عالي الكروم (الخط الأساسي)	600–700	25-35	1×	أي (ولكن يتآكل بسرعة)	2–4 أشهر
كربيد التنجستن (WC)	1200–1800	10-15	3–5 مرات	ما يصل إلى 10–15 ملم	14–18 شهرًا
كربيد السيليكون (SiC)	2200–2800	3-5	5–8×	< 1–2 مم (خطر الصدم أعلاه)	18–24 شهرًا (جزيئات دقيقة)؛ 14–18 شهرًا (حجم متغير)
الألومينا (Al2O3)	1500–2000	3–4	2–4 مرات	< 1–2 ملم	16–20 شهرًا (جزيئات دقيقة)
مركب من السيراميك والمطاط	1500–2800	محسّن مقارنة بالسيراميك الصلب	4–6 مرات	مختلط دقيق + عرضي كبير	18–22 شهرًا

*ملاحظة: في كربيد التنجستن (WC-Co)، ترتبط الصلابة والمتانة عكسيًا. محتوى الكوبالت المنخفض (6%TP3T) ينتج صلابة أعلى (HV 1600–1800) مع متانة أقل (KIC 10–12 MPa√m). محتوى الكوبالت الأعلى (10–12%TP3T) ينتج متانة محسّنة (KIC 13–15 MPa√m) مع صلابة منخفضة (HV 1200–1400). يجب أن يعطي الاختيار الأولوية للصلابة في دوائر الجزيئات الدقيقة والمتانة في الدوائر ذات خطر الصدم من الجزيئات الأكبر.*

النقطة المثلى لاختيار المواد لملاط الماس

يوصي المهندسون في تشانغيو بامب، بناءً على بيانات أداء التآكل من عمليات تعدين الماس في أفريقيا وكندا، بكربيد التنجستن (WC) كمادة مثالية لغالبية تطبيقات مضخات ملاط الماس. يوفر الجمع بين صلابة HV 1200–1800 ومتانة الكسر 10–15 MPa√m أفضل توازن بين مقاومة تآكل القطع وتحمل الصدم عبر نطاق أحجام الجزيئات التي تواجهها في دوائر معالجة الماس النموذجية — من المخلفات الدقيقة إلى ملاط الكمبرلايت الأولي مع المواد الغريبة كبيرة الحجم.

إرشادات اختيار المفاتيح:

• ملاط الماس الأولي (تصريف المطحنة، تغذية DMS، المخلفات الخشنة) → بطانات حلزونية ودافعات من كربيد التنجستن (WC). خطر الصدم من الجزيئات الكبيرة العرضية يجعل السيراميك الصلب عرضة جدًا للكسر الهش.
• مخلفات الماس الدقيقة (< 1 مم، خطر صدم ضئيل، غربلة فعالة في المكان) → بطانات سيراميك كربيد السيليكون (SiC) لأقصى عمر تآكل. غياب الجزيئات الكبيرة يزيل القلق من الكسر الهش.
• دوائر مختلطة مع جزيئات دقيقة وخطر مواد غريبة → بطانات مركبة من السيراميك والمطاط. الدعم المطاطي يخفف من ضرر الصدم لبلاط السيراميك.
• ملاط الماس التآكلي (مياه معالجة حمضية، مياه مالحة) → كربيد التنجستن مع رابط النيكل (WC-Ni) بدلاً من رابط الكوبالت (WC-Co). يوفر النيكل مقاومة تآكل فائقة في البيئات الحمضية والمالحة.
• العمليات المقيدة بالميزانية مع مخلفات دقيقة → سيراميك الألومينا كبديل اقتصادي لـ SiC، مع عمر تآكل مقبول ولكن أقل قليلاً.

للحصول على إرشادات حول اختيار مادة الإيلاستومر لتطبيقات التآكل الأقل شدة، راجع دليل اختيار مضخات التجويف التقدمي.

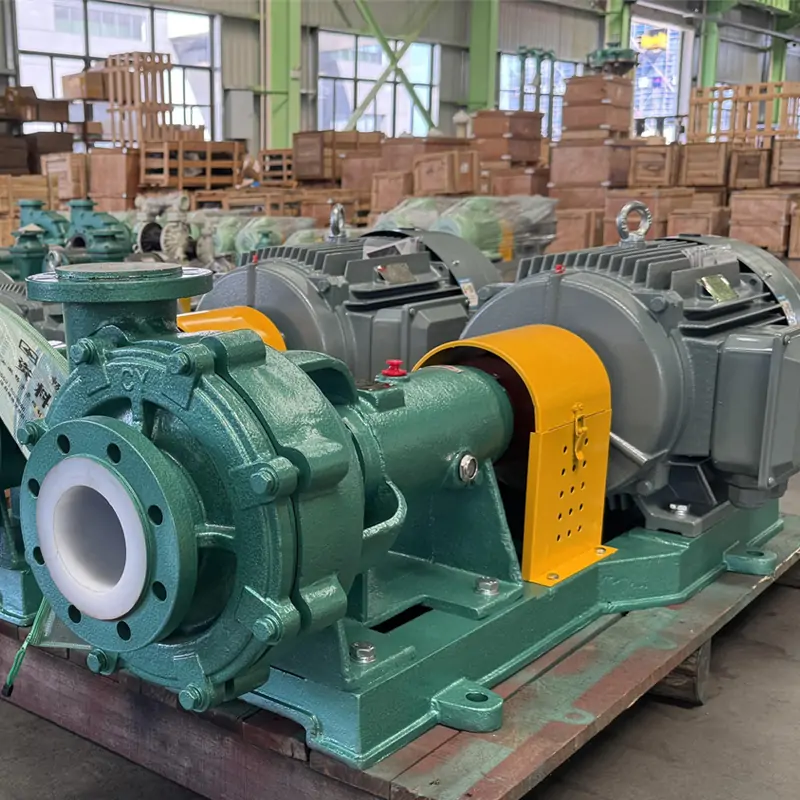

ما هو تأثير التكلفة الإجمالية للملكية لاختيار المواد لمضخات ملاط الماس؟

يمكن أن تسبب تكاليف المواد الباهظة المرتبطة بمكونات كربيد التنجستن والسيراميك — عادةً 3–8 أضعاف تكلفة CrMo عالي الكروم — صدمة في الأسعار لفرق المشتريات المعتادة على تسعير مضخات التعدين التقليدية. ومع ذلك، يكشف تحليل التكلفة الإجمالية للملكية أن المواد الممتازة توفر تكاليف دورة حياة أقل بشكل كبير في خدمة ملاط الماس.

مقارنة التكلفة الإجمالية للملكية على مدى 5 سنوات: ثلاث استراتيجيات رئيسية

الافتراضات: ملاط مخلفات الماس، 150 م³/ساعة عند رأس 30 متر، 7,000 ساعة تشغيل سنويًا، تكلفة التوقف غير المخطط له تقدر بـ $80,000 لكل حدث (بناءً على قيمة إنتاج منجم الماس). يمثل خط الأساس عالي الكروم النهج التقليدي؛ ويمثل كربيد التنجستن وسيراميك SiC استراتيجيات المواد الممتازة.

جدول: التكلفة الإجمالية للملكية لمدة 5 سنوات — مقارنة اختيار المواد لمخلفات الماس

مكون التكلفة	كروم عالي المحتوى من الكروم والموليبدنوم (الخط الأساسي)	بطانات كربيد التنغستن (WC)	سيراميك كربيد السيليكون (SiC)
التكلفة الأولية للطرف الرطب (دافعة + بطانات)	$8,000–$12,000	$28,000–$45,000	$40,000–$65,000
تكرار استبدال الطرف الرطب (مخلفات الماس)	كل 2.5–3 أشهر (4–5 مرات في السنة)	كل 16 شهرًا (0.75 مرة في السنة)	كل 22 شهرًا (0.55 مرة في السنة)
استبدال مكونات الجزء الرطب (كل 5 سنوات)	20–25 استبدالاً	3–4 بدائل	2–3 قطع غيار
التكلفة الإجمالية لقطع غيار الجزء الرطب (5 سنوات)	$160,000–$300,000	$84,000–$180,000	$80,000–$195,000
حالات التوقف غير المخطط لها (خمس سنوات)	15–20 حدثًا	حدث أو حدثان	0–1 حدث (خطر الكسر الهش)
التكلفة التقديرية لفترة التعطل (5 سنوات)	$1,200,000–$1,600,000	$80,000–$160,000	$0–$80,000
التكلفة الإجمالية للملكية المقدرة على مدى 5 سنوات	$1,368,000–$1,912,000	$192,000–$385,000	$120,000–$340,000
التكلفة الإجمالية للملكية مقابل خط الأساس عالي الكروم	خط الأساس	تخفيض 73–86%TP3T	تخفيض 75–91%TP3T

*ملاحظة: تفترض تقديرات تكلفة التوقف 36 ساعة لكل حدث استبدال غير مخطط للطرف الرطب بقيمة إنتاج منجم الماس تقريبًا $80,000 لكل حدث. تختلف تكاليف التوقف الفعلية بشكل كبير اعتمادًا على إنتاجية المنجم ودرجة الماس وأسعار سوق الماس. الاستنتاج الأساسي للتكلفة الإجمالية للملكية — أن المواد الممتازة تحقق تخفيضات في تكلفة دورة الحياة بمقدار مرتبة من حيث الحجم — قوي عبر نطاق واسع من افتراضات تكلفة التوقف.*

نظرة ثاقبة حول التكلفة الإجمالية للملكية

الرؤية الرئيسية من هذا التحليل: في خدمة ملاط الماس، تكلفة مادة المضخة غير ذات صلة تقريبًا مقارنة بتكلفة التوقف الناتج عن فشل المادة. الطرف الرطب من CrMo عالي الكروم الذي يكلف $10,000 ولكنه يفشل كل 2.5–3 أشهر يولد $80,000+ في تكلفة التوقف لكل فشل. الطرف الرطب من كربيد التنجستن الذي يكلف $35,000 ولكنه يدوم 16 شهرًا يلغي $300,000+ في تكاليف التوقف خلال نفس الفترة. يتم استرداد علاوة تكلفة المادة خلال أول حدث توقف غير مخطط له يتم تجنبه.

هذا المنطق الاقتصادي — أن مواد التآكل الممتازة ليست تكلفة بل استثمارًا بعائد محدد وسريع — يجب أن يقود جميع قرارات اختيار المواد لمضخات ملاط الماس. السؤال الوحيد هو أي مادة ممتازة تناسب ظروف الدائرة المحددة بشكل أفضل: كربيد التنجستن للدوائر ذات خطر الصدم، أو السيراميك للدوائر ذات الجزيئات الدقيقة حيث تكون أقصى عمر تآكل هي الأولوية.

دراسة حالة مضخة تشانغيو: حل فشل تآكل حرج في مضخة مخلفات الماس

توثق الحالة التالية فشل تآكل مضخة الملاط وحله بواسطة فريق هندسة المواد في تشانغيو بامب. يوضح السيناريو عواقب تطبيق منطق اختيار المواد التقليدي على خدمة ملاط الماس — والفوائد الكمية للترقية إلى مواد تآكل متقدمة.

حالة: منجم ماس في بوتسوانا — فشل الطرف الرطب لمضخة المخلفات كل 9 أسابيع

التطبيق: كانت إحدى مناجم الماس في بوتسوانا تنقل مخلفات الكمبرلايت (كثافة نوعية 1.5، 30% مواد صلبة بالوزن) من تيار رفض مصنع الفصل الكثيف (DMS) إلى منشأة تخزين المخلفات. احتوى ملاط المخلفات على العقيق (صلادة موس 7–7.5)، والأوليفين (صلادة موس 6.5–7)، وجزيئات ماس متبقية ضئيلة — جميعها ذات شكل زاوي حاد الحواف ناتج عن عملية التكسير والطحن. تراوح حجم الجزيئات من الناعم (< 100 ميكرومتر) إلى حوالي 6 مم.

معلمات العطل الأصلية:

• المضخة: مضخة ملاط صناعية من الدرجة الصناعية من منافس، مكونات مبللة من الكروم عالي الكروم والموليبدينوم (26% كروم، 650 صلادة برينل)
• معدل التدفق: 150 م³/ساعة عند ارتفاع ضغط 30 مترًا
• ساعات التشغيل: 7,000 ساعة سنويًا (تشغيل مستمر، 24/7)
• نمط الفشل: تآكل قطعي منتظم عبر ريش الدفاعة وبطانة الحلزون. وصلت المكونات المبللة إلى الحد الأدنى المسموح به من السمك بعد حوالي 1,500 ساعة تشغيل (حوالي 9 أسابيع)
• النتيجة: أربعة إلى خمسة استبدالات غير مخطط لها للمكونات المبللة سنويًا. تطلب كل استبدال 36 ساعة من التوقف — 24 ساعة لتنظيف وعزل خط المخلفات، و12 ساعة لتفكيك المضخة واستبدال المكونات وإعادة التجميع. قدرت خسائر الإنتاج بـ 75,000–100,000 دولار لكل حدث بناءً على قيمة معالجة الخام المؤجلة. تجاوزت تكلفة التوقف السنوي 400,000 دولار.

تحليل الأسباب الجذرية من قبل مهندسي شركة Changyu Pump:
كانت سبيكة الكروم عالي الكروم والموليبدينوم المحددة من قبل مورد المضخة الأصلي هي المادة القياسية لـ “الخدمة الكاشطة الشديدة” في التعدين التقليدي للصخور الصلبة. ومع ذلك، كشف اختبار صلادة المواد وتحليل سطح التآكل الذي أجرته تشانغيو بامب أن معادن العقيق والأوليفين المصاحبة في مخلفات الماس — وكلاهما أصلد من سبيكة الكروم والموليبدينوم (صلادة فيكرز 750–950 و600–800 مقابل صلادة فيكرز 650) — كانت تقطع عبر كل من المصفوفة المارتنسيتية وأطوار كربيد الكروم في السبيكة بنفس الفعالية. كانت المادة تُزال عن طريق القطع الدقيق عند كل تلامس جزيئي — لم يكن هناك طور مقاوم للتآكل في السبيكة يمكنه مقاومة جزيئات بهذه الصلادة. تم تطبيق منطق اختيار المواد الذي نجح مع خام الحديد (القائم على الكوارتز، صلادة موس 7، صلادة مشابهة للكروم والموليبدينوم) بشكل غير صحيح على ملاط حيث كانت الجزيئات الكاشطة أصلد بكثير من مادة المضخة.

حلول مضخات تشانغيو:

• تم استبدال المكونات المبللة من الكروم عالي الكروم والموليبدينوم بمكونات مهندسة من تشانغيو بامب كربيد التنجستن (كربيد التنجستن والكوبالت، 10% رابط كوبالت) بطانات الحلزونية والدوار
• صلادة كربيد التنجستن: صلادة فيكرز 1400–1600 — حوالي 2.5 مرة أصلد من سبيكة الكروم والموليبدينوم المستبدلة
• وفرت حبيبات كربيد التنجستن (صلادة فيكرز 2000+) مقاومة للقطع ضد جزيئات العقيق والأوليفين؛ وفر رابط الكوبالت بنسبة 10% متانة كافية لامتصاص الصدمات العرضية من الجزيئات الأكبر حجمًا حتى 6 مم
• الدفاعة: تصميم مغلق مع تلبيس كربيد التنجستن على الريش والأغطية
• بطانة الحلزون: بلاطات كربيد تنجستن مجزأة ملتصقة بدعامة من الحديد المطاوع لسهولة الاستبدال
• مانع تسرب العمود: طارد + حشوة غدة — نفس التكوين، لا حاجة لتعديل

نتائج ما بعد التركيب:

• أظهر أول فحص للمكونات المبللة بعد 5,000 ساعة تشغيل (حوالي 8 أشهر) تآكلًا تدريجيًا منتظمًا دون قطع أو شقوق
• تم تمديد فترة استبدال المكونات المبللة من 1,500 ساعة إلى أكثر من 11,000 ساعة (حوالي 16 شهرًا) — تحسين في عمر الخدمة بمقدار 7.3 مرة
• انخفض استبدال المكونات المبللة من 4–5 أحداث سنويًا إلى أقل من حدث واحد سنويًا
• انخفضت تكلفة التوقف غير المخطط له من أكثر من 400,000 دولار سنويًا إلى حوالي 80,000 دولار سنويًا (استبدال مخطط واحد متوافق مع الصيانة المجدولة)
• تم استرداد علاوة تكلفة المكونات المبللة من كربيد التنجستن (35,000 دولار مقابل 10,000 دولار للكروم والموليبدينوم) خلال 3.5 أشهر من التشغيل من خلال حدث توقف واحد تم تجنبه
• قام المنجم بتوحيد استخدام مكونات تشانغيو بامب من كربيد التنجستن المبللة لجميع مضخات المخلفات، محولًا أربعة مواقع مضخات إضافية خلال العام التالي

أهم النقاط المستفادة من هذه الحالة:
في خدمة ملاط الماس، فإن سبيكة الكروم عالي الكروم والموليبدينوم التقليدية — حتى عند تحديدها بشكل صحيح لـ “الخدمة الكاشطة الشديدة” وفقًا لمعايير التعدين التقليدية — هي في الأساس غير قادرة على مجاراة صلادة الجزيئات في الملاط. الاستراتيجية المادية الفعالة الوحيدة هي اختيار مادة مضخة تتجاوز صلابتها صلادة المعادن المصاحبة في خام الماس. يوفر كربيد التنجستن، بصلادة فيكرز 1400–1600، هذه الصلادة مع الاحتفاظ بمتانة كافية للتشغيل الموثوق. علاوة تكلفة المادة ليست تكلفة — إنها استثمار بفترة استرداد تقاس بالأشهر، وليس بالسنوات.

ما هي حلول تشانغيو بامب لملاط الماس الكاشط؟

تصنع تشانغيو بامب سلاسل مضخات يمكن تهيئتها بمواد متقدمة مقاومة للتآكل لخدمة ملاط الماس. تعالج كل سلسلة مجموعة محددة من شدة الكشط، واحتمالية التآكل، ودرجة حرارة التشغيل.

دليل اختيار المنتج لتطبيقات ملاط الماس

جدول: تشانغيو بامب لملاط الماس — مطابقة التطبيق

دائرة تعدين الماس	تحدي الملابس المدرسية	سلسلة مضخات تشانغيو الموصى بها	تكوين المواد الموصى به
ملاط الكمبرلايت الأولي، تفريغ المطحنة	تآكل قطعي شديد + صدمات جزيئات كبيرة	سلسلة HB مع مكونات مبللة من كربيد التنجستن	بطانات حلزون ودفاعة من كربيد التنجستن
تغذية مصنع الفصل الكثيف (DMS)، تغذية الإعصار	تآكل قطعي شديد + وسائط فيروسيليكون	سلسلة HB مع مكونات مبللة من كربيد التنجستن	بطانات حلزون ودفاعة من كربيد التنجستن
مخلفات الماس الناعمة (< 1 مم)	تآكل قطعي شديد، صدمات ضئيلة	سلسلة HB مع بطانات سيراميك	بطانات حلزون من سيراميك كربيد السيليكون أو أكسيد الألومنيوم
ملاط ترشيح الماس التآكلي	تآكل قطعي + تآكل حمضي	سلسلة CYB-ZKJ	مبطنة بـ FEP/PFA مع دفاعة من كربيد التنجستن
ملاط الماس عالي الحرارة	تآكل قطعي + درجة حرارة عالية	سلسلة CYG	مبطنة بـ PFA مع دفاعة من كربيد التنجستن أو السيراميك

سلسلة HB — مضخة الملاط الكاشطة

سلسلة HB هي مضخة طرد مركزي أفقية أحادية المرحلة أحادية الشفط عالية الكفاءة مصممة وفقًا لمعيار ISO 2858 ومتوافقة مع معايير CE. مبنية بهيكل مبلل من الفولاذ المقاوم للصدأ بالكامل، يمكن تهيئة سلسلة HB بمكونات مبللة من كربيد التنجستن أو السيراميك للخدمة الكاشطة الشديدة بما في ذلك ملاط الماس.

في تطبيقات تعدين الماس، توفر سلسلة HB مع بطانات حلزون ودفاعة من كربيد التنجستن التوازن الأمثل لمقاومة تآكل القطع وتحمل الصدمات لملاط الكمبرلايت الأولي، وتغذية مصنع الفصل الكثيف (DMS)، ودوائر المخلفات.

الجدول: المواصفات الفنية لسلسلة HB

المعلمة	المواصفات
نوع المضخة	مضخة طين طرد مركزي أفقية من الفولاذ المقاوم للصدأ
نطاق معدل التدفق	10-60 م³/ساعة
نطاق الرأس	20-120 m
قوة المحرك	3-45 كيلوواط
السرعة	2,900 دورة/دقيقة
درجة حرارة متوسطة	-20 درجة مئوية إلى 120 درجة مئوية
مواد قابلة للتخصيص	الفولاذ المقاوم للصدأ 304، 316، 316L، 2205، 2507؛ تتوفر خيارات الأجزاء الملامسة للسائل من كربيد التنجستن والسيراميك

عرض مواصفات مضخة الملاط الكاشطة من سلسلة HB →

سلسلة CYB-ZKJ — مضخة نقل المواد الكيميائية المسببة للتآكل

توفر سلسلة CYB-ZKJ مقاومة كيميائية لدوائر تعدين الماس حيث يكون الطين ليس فقط كاشطًا بل عدوانيًا كيميائيًا أيضًا — مثل محاليل الترشيح الحمضية أو مياه المعالجة المالحة. تتميز المضخة ببطانة من مادة FEP (إيثيلين بروبيلين مفلور)، مما يوفر مقاومة كيميائية عبر نطاق واسع من الأس الهيدروجيني ضمن نطاق درجة حرارة يتراوح بين -80 درجة مئوية و120 درجة مئوية.

في تعدين الماس، تتعامل سلسلة CYB-ZKJ مع طين ترشيح الماس التآكلي، وتيارات المعالجة الكيميائية، ومياه المعالجة التي تحتوي على أملاح أو أحماض مذابة. تحمي بطانة FEP/PFA هيكل المضخة من التآكل، بينما يمكن تحديد المروحة من كربيد التنجستن لمقاومة مشتركة للتآكل والتآكل.

الجدول: المواصفات الفنية لسلسلة CYB-ZKJ

المعلمة	المواصفات
نوع المضخة	مضخة نقل المواد الكيميائية الطردية المبطنة بـ FEP/PFA
نطاق معدل التدفق	3-2,600 متر مكعب/ساعة
نطاق الرأس	5-100 m
قوة المحرك	0.75-300 كيلوواط
نطاق السرعة	968 - 3450 دورة/دقيقة
درجة حرارة متوسطة	-80 درجة مئوية إلى 120 درجة مئوية
مواد قابلة للتخصيص	FEP (قياسي)، PFA (خيار مخصص لدرجات الحرارة العالية)

عرض مواصفات مضخة نقل المواد الكيميائية المسببة للتآكل من سلسلة CYB-ZKJ →

سلسلة CYG — مضخة كيميائية مخصصة لدرجات الحرارة العالية

تم تصميم سلسلة CYG خصيصًا لظروف التشغيل القاسية التي تجمع بين درجات الحرارة العالية والمواد التآكلية والمواد الصلبة الكاشطة — وهي ظروف يمكن أن تحدث في معالجة الماس عند إجراء معالجة كيميائية أو عمليات حرارية. في جوهرها، بطانة PFA بسمك 8–20 مم، مدمجة مع الجسم الفولاذي من خلال عملية تلبيد قولبة متقدمة، مما يلغي خطر تشقق الفلوروبلاستيك تحت التدوير الحراري.

الجدول: المواصفات الفنية لسلسلة CYG

المعلمة	المواصفات
نوع المضخة	مضخة كيميائية مقاومة للحرارة العالية ومبطنة بـ PFA
نطاق معدل التدفق	3-2,600 متر مكعب/ساعة
نطاق الرأس	5-100 m
قوة المحرك	0.75-300 كيلوواط
نطاق السرعة	968 - 3450 دورة/دقيقة
درجة حرارة متوسطة	-80 درجة مئوية إلى 160 درجة مئوية
مواد قابلة للتخصيص	بطانة PFA (بسماكة 8–20 مم)

عرض مواصفات مضخات المواد الكيميائية المقاومة للحرارة العالية من سلسلة CYG →

كيفية اختيار المادة المناسبة لتطبيق مضخة طين الماس الخاصة بك؟

اختيار المواد لمضخات طين الماس هو قرار هندسي منهجي يتبع تسلسلًا منطقيًا من توصيف الجسيمات عبر تقييم المواد إلى التحقق الاقتصادي.

شجرة قرار اختيار المواد

الخطوة 1: توصيف الجسيمات.

• قياس صلابة الجسيمات الكاشطة في الطين (مقياس موس أو صلابة فيكرز)
• تحديد شكل الجسيمات (زاوية، حواف حادة مقابل مستديرة)
• تحديد الحد الأقصى لحجم الجسيمات — وهذا يحدد خطر الكسر الناتج عن الصدم للمواد الخزفية

الخطوة 2: تقييم البيئة الكيميائية.

• قياس درجة الحموضة ودرجة الحرارة في الملاط
• تحديد المواد المسببة للتآكل (الكلوريدات، الكبريتات، الأحماض)
• إذا كانت الظروف التآكلية موجودة، حدد مواد رابطة مقاومة للتآكل (WC-Ni بدلاً من WC-Co) أو ضع في اعتبارك خيارات المضخات المبطنة (FEP/PFA)

الخطوة 3: حدد فئة المادة.

• الماس أو المعادن المصاحبة > موس 7، الحد الأقصى لحجم الجسيمات > 2 مم → كربيد التنجستن (WC) — يوفر الصلابة لمقاومة القطع والمتانة لتحمل الصدم
• الماس أو المعادن المصاحبة > موس 7، الحد الأقصى لحجم الجسيمات < 1–2 مم → كربيد السيليكون الخزفي (SiC) — أقصى عمر خدمة حيث يكون خطر الصدم ضئيلًا
• أحجام جسيمات مختلطة مع خطر الشوائب → بطانات مركبة من المطاط والخزف — تجمع بين مقاومة التآكل والحماية من الصدم
• بيئة تآكلية + جسيمات كاشطة → مضخة مبطنة (FEP/PFA) مع مروحة من كربيد التنجستن — تفصل حماية التآكل (البطانة) عن حماية التآكل (المروحة)

الخطوة 4: التحقق من خلال تحليل التكلفة الإجمالية للملكية.

• حساب التكلفة الإجمالية للملكية لمدة 5 سنوات بما في ذلك قطع غيار الأجزاء المبللة والعمالة وتكلفة التوقف غير المخطط له بقيمة إنتاج المنجم
• مقارنة التكلفة الإجمالية للملكية للمواد الممتازة مقابل خط الأساس CrMo عالي الكروم
• في خدمة طين الماس، تحقق المواد الممتازة دائمًا عائد استثمار إيجابي خلال 12 شهرًا

التوصية النهائية من فريق هندسة مضخات تشانغيو: لخدمة طين الماس، ابدأ عملية اختيار المواد باستخدام كربيد التنجستن كمادة افتراضية ولا تنحرف عن هذا الاختيار إلا لأسباب محددة وموثقة. يوفر كربيد التنجستن المزيج الأمثل من الصلابة والمتانة عبر أوسع نطاق من تطبيقات طين الماس. توفر المواد الخزفية عمر خدمة أفضل تدريجيًا في دوائر الجسيمات الدقيقة ولكنها تقدم خطر الكسر الهش الذي يجب تقييمه بعناية. لا ينبغي النظر في CrMo عالي الكروم والمواد المرنة لأي تطبيق طين ماس حيث يتطلب عمر خدمة يتجاوز 6 أشهر.

الأسئلة الشائعة حول اختيار المواد لمضخات الطين في طين الماس

س: لماذا يفشل سبيكة الكروم العالية بسرعة في طين الماس؟
ج: سبيكة CrMo عالية الكروم (600–700 HB) أكثر ليونة بشكل كبير من الماس (HV 8000+) وأكثر ليونة من المعادن المصاحبة مثل العقيق (HV 750–950). تقطع جسيمات الماس من خلال كل من المصفوفة المعدنية وكربيدات الكروم بنفس الفعالية. نسبة الصلابة 10:1 أو أكبر تعني أن الجسيم يزيل المادة عند كل تلامس — لا توجد مرحلة مقاومة للتآكل يمكنها مقاومة القطع.

س: ما هي أفضل مادة لمراوح مضخة طين الماس؟
ج: كربيد التنجستن (WC) مع رابط كوبالت أو نيكل بنسبة 6–10% هو المادة المثلى لمعظم مراوح طين الماس. يوفر محتوى الكوبالت المنخفض (6%) صلابة أعلى لدوائر الجسيمات الدقيقة؛ يوفر محتوى الكوبالت الأعلى (10–12%) متانة محسنة لدوائر ذات خطر الصدم. لدوائر الجسيمات الدقيقة ذات الصدم الضئيل، يوفر كربيد السيليكون الخزفي عمر خدمة أطول.

س: هل يمكن استخدام المواد الخزفية في مضخات طين الماس؟
ج: نعم — توفر خزفيات كربيد السيليكون (SiC) والألومينا (Al2O3) عمر خدمة استثنائي في دوائر مخلفات الماس الدقيقة حيث يكون الحد الأقصى لحجم الجسيمات أقل من 1–2 مم بشكل موثوق ويكون الفحص الأولي الفعال قائمًا. ومع ذلك، فإن الخزفيات هشة (KIC 3–5 MPa√m) ويمكن أن تنكسر بشكل كارثي إذا تأثرت بجسيمات أكبر. تخفف بطانات المطاط والخزف المركبة من هذا الخطر من خلال توفير دعامة مرنة.

س: كم تكلفة مكونات مضخة كربيد التنجستن الإضافية؟
ج: تكلف الأجزاء المبللة من كربيد التنجستن عادةً 3–5 أضعاف المكونات المكافئة من CrMo عالي الكروم. ومع ذلك، فإن تمديد عمر الخدمة بمقدار 6–8 أضعاف مع القضاء على أحداث التوقف غير المخطط لها المتعددة سنويًا يؤدي إلى تقليل التكلفة الإجمالية للملكية لمدة 5 سنوات بنسبة 70–85% في خدمة طين الماس.

س: ما هي فترة الاسترداد النموذجية للترقية إلى كربيد التنجستن؟
ج: في خدمة طين الماس، تتراوح فترة الاسترداد للترقية من CrMo عالي الكروم إلى الأجزاء المبللة من كربيد التنجستن عادةً من 3 إلى 6 أشهر — وغالبًا ما يتم استردادها خلال حدث توقف غير مخطط له واحد. العامل الاقتصادي المهيمن ليس تكلفة المواد، بل تكلفة توقف الإنتاج التي يتم القضاء عليها من خلال عمر الخدمة الممتد.

س: هل توفر مضخات تشانغيو خيارات مضخات من كربيد التنجستن أو الخزف؟
ج: نعم. يمكن تهيئة سلسلة HB من مضخة تشانغيو بمكونات مبللة من كربيد التنجستن أو السيراميك لتطبيقات ملاط الماس. توفر سلسلة CYB-ZKJ و CYG خيارات مبطنة بـ FEP/PFA مع دفاعات من كربيد التنجستن لدوائر الماس المسببة للتآكل أو ذات درجات الحرارة العالية. اتصل بفريقنا الهندسي للحصول على توصية مادية بناءً على خصائص الخام الخاصة بك.

قائمة مراجعة إجراءات الوقاية لمهندسي مضخات تشانغيو

بناءً على أكثر من 20 عامًا من الخبرة في هندسة المواد في تطبيقات التعدين فائقة الكشط، يوصي مهندسو مضخة تشانغيو بالانضباط الانتقائي التالي لمضخات ملاط الماس:

1. لا تحدد CrMo عالي الكروم لأي دائرة ملاط ماس. يضمن فرق الصلابة بين جزيئات الماس/العقيق وسبائك CrMo تآكلًا سريعًا بالقطع وعمر خدمة قصيرًا غير اقتصادي. هذه المادة غير مناسبة للغرض في خدمة الماس.
2. لا تحدد بطانات الإيلاستومر (المطاط، البولي يوريثين) لملاط الماس. تنشطر جزيئات الماس بحواف حادة كالشفرة تقطع الإيلاستومرات عند التلامس. مرونة الإيلاستومر — آلية مقاومة التآكل للجزيئات الأكثر نعومة والمستديرة — لا تعمل ضد الجزيئات الصلبة ذات الحواف الحادة.
3. ابدأ اختيار المواد باستخدام كربيد التنجستن كمادة افتراضية. يوفر كربيد التنجستن التوازن الأمثل لمقاومة تآكل القطع وتحمل الصدمات لأوسع نطاق من دوائر ملاط الماس. انحرف فقط لأسباب محددة وموثقة.
4. تحديد الحجم الأقصى للجسيمات قبل اختيار المواد الخزفية. توفر كربيد السيليكون وسيراميك الألومينا عمر تآكل ممتاز ولكنها تخاطر بالكسر الهش من تأثير الجزيئات. حدد المواد الخزفية فقط عندما يكون الحد الأقصى لحجم الجسيمات أقل بشكل موثوق من 1-2 مم ويكون الفحص الفعال قائمًا.
5. ضع في اعتبارك مواد الربط المقاومة للتآكل لملاط الماس الحمضي أو المالح. حدد كربيد التنجستن مع رابط النيكل (WC-Ni) بدلاً من رابط الكوبالت (WC-Co) للبيئات المسببة للتآكل. للظروف شديدة التآكل، ضع في اعتبارك خيارات المضخة المبطنة بدفاعات من كربيد التنجستن.
6. قم بإجراء تحليل التكلفة الإجمالية للملكية لمدة 5 سنوات قبل اتخاذ قرارات تكلفة المواد. يتم استرداد علاوة تكلفة المواد لكربيد التنجستن أو السيراميك في غضون أشهر من خلال تجنب التوقف. لا ترفض المواد الممتازة بناءً على التكلفة الأولية دون تقييم اقتصاديات دورة الحياة.
7. اطلب مراجع عمر التآكل من مناجم الماس العاملة ذات خصائص الخام المماثلة. بيانات التآكل المختبرية للشركة المصنعة ليست بديلاً عن الأداء الميداني الموثق في خدمة ملاط الماس. أصر على المراجع الخاصة بالموقع.
8. احتفظ بتجميع كامل احتياطي من كربيد التنجستن أو السيراميك للمكونات المبللة في المخزون. المهلة الزمنية الأطول لمكونات المواد الممتازة تجعل تخطيط المخزون ضروريًا. يضمن التجميع الاحتياطي للمكونات المبللة إمكانية تنفيذ الاستبدالات المخطط لها دون تأخير.

الخاتمة

اختيار المواد لمضخات الملاط في ملاط الماس الكاشط ليس امتدادًا لاختيار مواد المضخات التقليدية للتعدين — إنها مشكلة هندسية مختلفة جوهريًا. تخلق الصلابة الشديدة لجزيئات الماس (موس 10، HV 8000+) ومعادنها المصاحبة (العقيق عند موس 7-7.5، الزبرجد الزيتوني عند موس 6.5-7) بيئة تآكل حيث تكون مواد المضخات التقليدية — سبائك CrMo عالية الكروم، المطاط الطبيعي، والبولي يوريثين — غير قادرة على المنافسة وتفشل في غضون أسابيع إلى أشهر. استراتيجية المواد الفعالة الوحيدة هي اختيار مواد المكونات المبللة للمضخة بصلابة تتجاوز صلابة المعادن المصاحبة في الخام الحامل للماس، مع الاحتفاظ بمتانة كسر كافية للبقاء على قيد الحياة من تأثير الجسيمات الكبيرة العرضي.

برز كربيد التنجستن (WC) كمادة مثالية لغالبية تطبيقات مضخات ملاط الماس، حيث يجمع بين صلابة HV 1200-1800 ومتانة كسر KIC 10-15 MPa√m. في خدمة مخلفات الماس، توفر المكونات المبللة من كربيد التنجستن عمر خدمة يزيد بمقدار 6-8 مرات عن CrMo عالي الكروم، مع استرداد علاوة تكلفة المواد في غضون 3-6 أشهر من خلال التوقف غير المخطط له. لدوائر الماس ذات الجسيمات الدقيقة مع فحص فعال في المنبع وخطر تأثير ضئيل، توفر كربيد السيليكون وسيراميك الألومينا عمر تآكل متزايد تدريجيًا، بشرط تقييم خطر الكسر الهش بعناية.

عندما تكون مستعدًا لتحديد مواد التآكل لتطبيق ملاط الماس الخاص بك، يمكن لفريق الهندسة في مضخة تشانغيو تقديم تقييم فني مجاني — بما في ذلك تحليل خصائص الجسيمات، توصية المواد، وإسقاط التكلفة الإجمالية للملكية لمدة 5 سنوات يقارن خيارات المواد لظروف دائرتك المحددة. مع أكثر من 20 عامًا من الخبرة في هندسة المواد، وقدرة تهيئة المكونات المبللة من كربيد التنجستن والسيراميك، والأداء الموثق في تطبيقات التعدين فائقة الكشط والماس، نضمن أن اختيارك للمواد صحيح تقنيًا ومبرر اقتصاديًا.

اتصل بمهندسي شركة Changyu Pump للحصول على تقييم مجاني لاختيار المواد →
