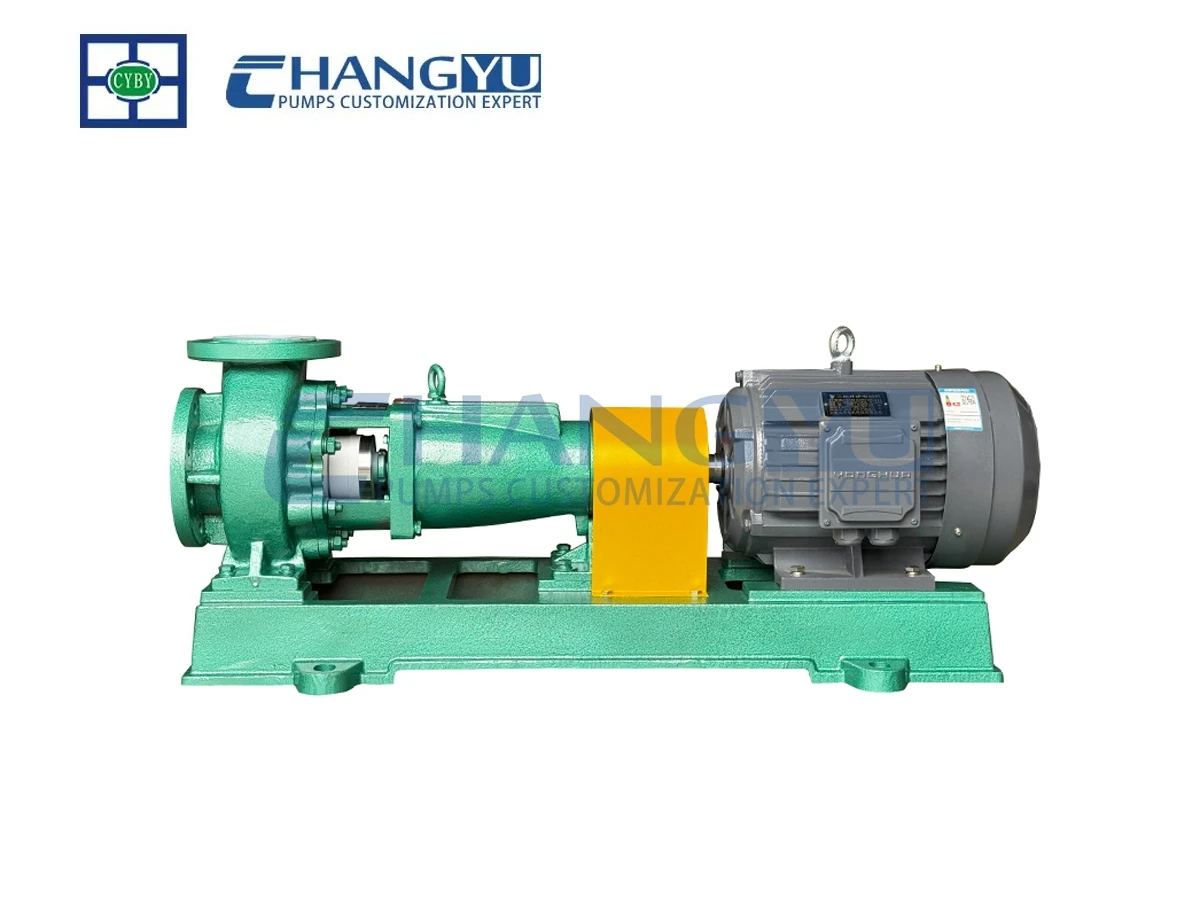

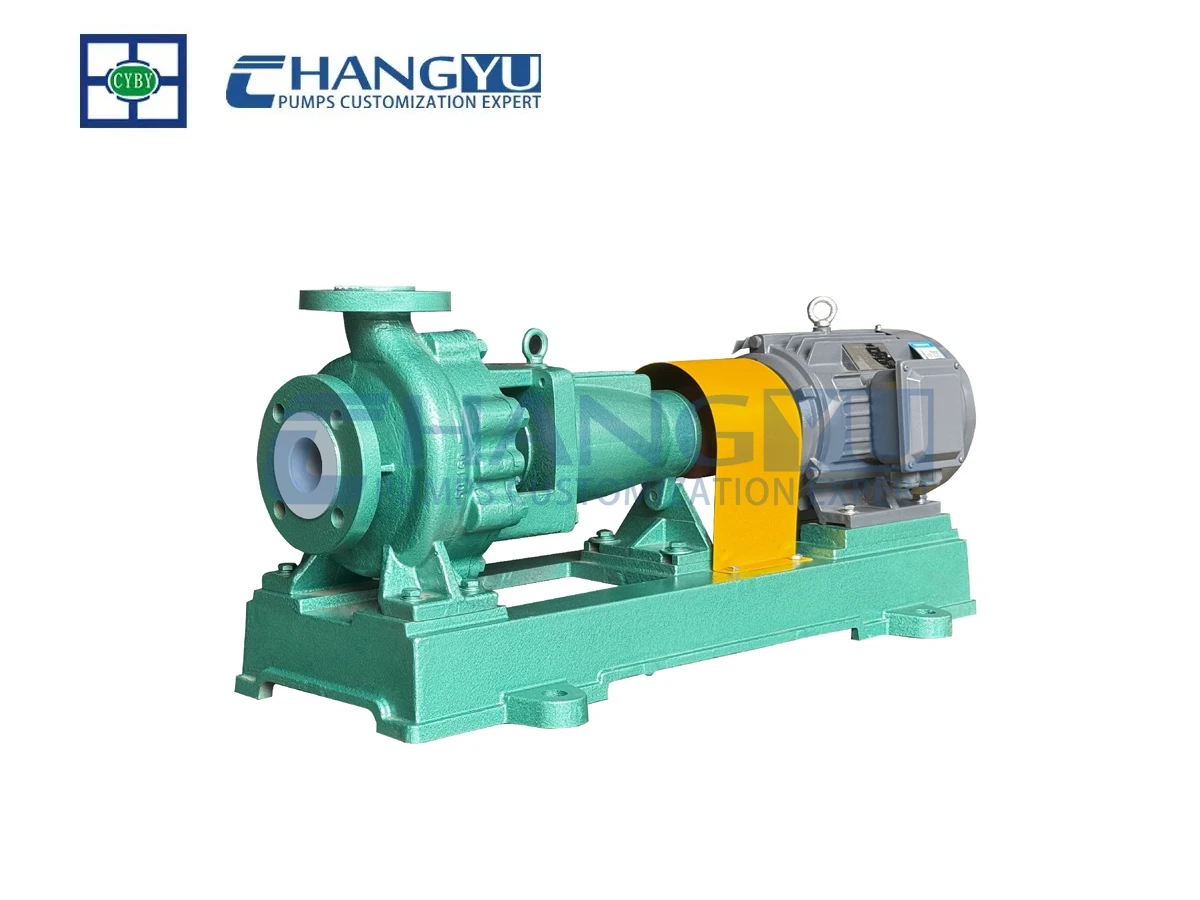

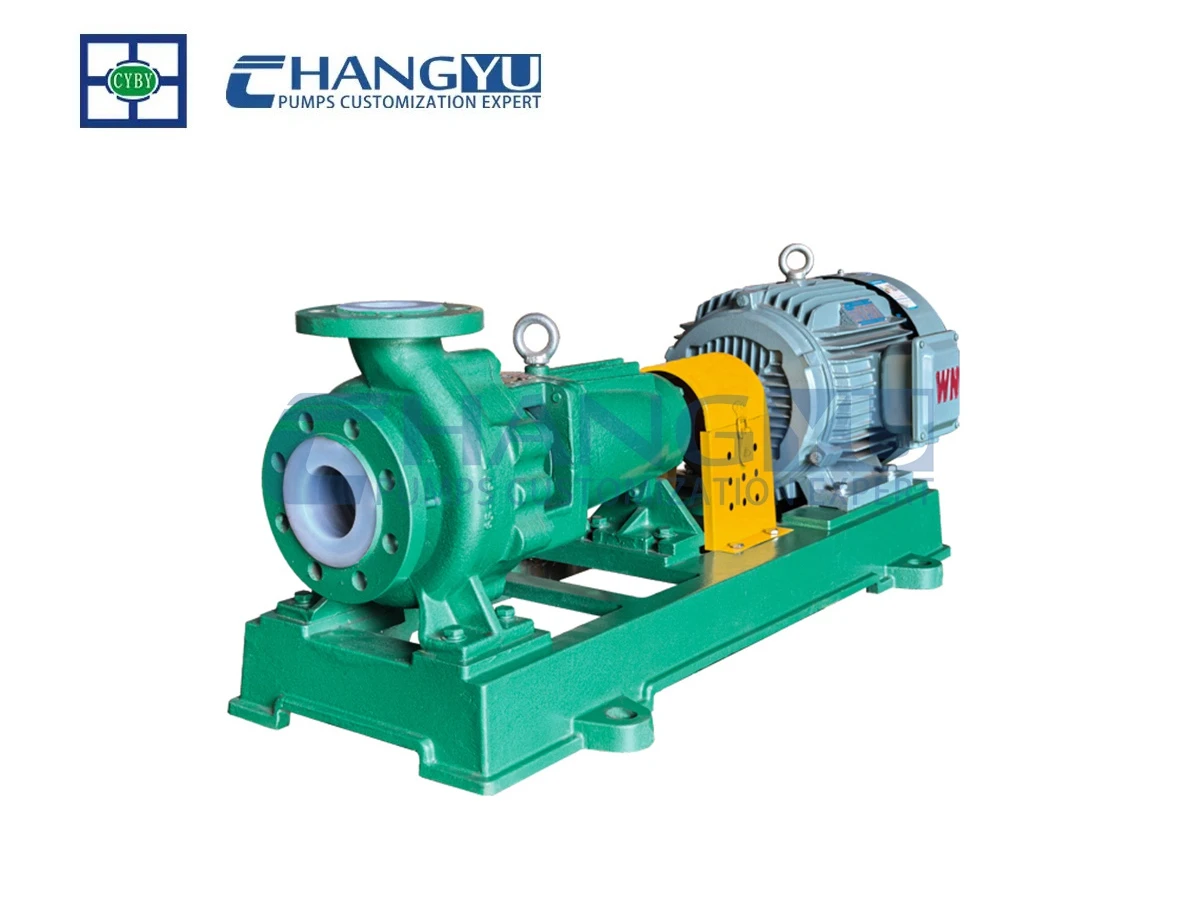

مضخة طرد مركزي مبطنة من سلسلة IHF للمواد الكيميائية المسببة للتآكل
هذا مضخة طرد مركزي مبطنة من سلسلة مضخة Changyu Pump's IHF تتميز ببطانة من البلاستيك الفلوري، مما يوفر مقاومة للتآكل الشديد ودرجات الحرارة العالية والتقادم. إنها مناسبة لضخ الأحماض القوية والقلويات القوية والمذيبات العضوية، مما يوفر تشغيلًا مستقرًا وعمر خدمة طويل. يستخدم على نطاق واسع في الصناعات الكيميائية والطلاء الكهربائي وحماية البيئة.
|
نطاق التدفق : |
3-1000 متر مكعب/ساعة |
|
نطاق الرأس: |
5-130m |
|
الطاقة : |
1.5-110 كيلو واط |
|
درجة الحرارة : |
-20 درجة مئوية - 120 درجة مئوية |
مقدمة
هذا مضخة طرد مركزي مبطنة للمواد الكيميائية المسببة للتآكل، تم تطويره بشكل مستقل بواسطة مضخة تشانغيو, مصممة خصيصًا لنقل السوائل شديدة التآكل، مثل الأحماض القوية والقلويات القوية والعوامل المؤكسدة القوية. يتم تصنيع أجزائه المبللة من اللدائن الفلورية مثل PTFE, الاتحاد الفلسطيني لكرة القدم, وFEP. ومبدأ تشغيلها الأساسي هو نفس مبدأ تشغيل مضخة الطرد المركزي التقليدية، باستخدام قوة الطرد المركزي المتولدة من المكره الدوارة لنقل السوائل.
يمكن أن يعمل بشكل مستمر في نطاق درجة حرارة تتراوح بين -20 درجة مئوية و120 درجة مئوية وقادر على التعامل مع تركيزات مختلفة من حمض الكبريتيك وحمض الهيدروكلوريك وحمض الهيدروفلوريك وحمض الهيدروفلوريك وحمض النيتريك وحمض النيتريك والأكوا ريجيا والقلويات القوية والعوامل المؤكسدة القوية والمذيبات العضوية والعوامل المختزلة وغيرها من الوسائط شديدة التآكل. ويستخدم على نطاق واسع في صناعات مثل المعالجة الكيميائية والمعادن والطلاء بالكهرباء وحماية البيئة والمستحضرات الصيدلانية.
مبدأ العمل
يتم تشغيل مضخات الطرد المركزي الفلورية المبطنة ذات الجودة العالية بواسطة محركات كهربائية تتسبب في دوران الدفاعات بسرعات عالية. وتحت تأثير قوة الطرد المركزي، يتم دفع السوائل من مدخل المضخة إلى المخرج، مما يتيح النقل المستمر. خلال هذه العملية، يتم تحويل سرعة السائل بشكل فعال إلى طاقة ضغط في غرفة التفريغ، وبالتالي تحسين كفاءة النقل. صُنعت هذه المضخة بالكامل من مواد بلاستيكية فلورية، مما يوفر مقاومة ممتازة للتآكل، ومقاومة درجات الحرارة العالية، ومقاومة التآكل. وهي مناسبة بشكل خاص لنقل العديد من الوسائط الكيميائية شديدة التآكل أو ذات درجة الحرارة العالية.
أجزاء من مضخة الطرد المركزي المبطنة من سلسلة IHF
تتألف مضخة الطرد المركزي المبطنة من سلسلة IHF للمواد الكيميائية المسببة للتآكل في المقام الأول من جسم المضخة، والمكره، والمحامل، وأجهزة منع التسرب. يوفر هيكلها العام المدمج مقاومة ممتازة للتآكل، مما يجعلها مناسبة لنقل مختلف الوسائط شديدة التآكل.
مبيت المضخة المبطن
- تلدين بدرجة حرارة عالية لمنع التشقق
- بطانة مفلورة تضمن مظهرًا نهائيًا سلسًا وتمنع التشوه وتضاعف عمر الخدمة
- مواد الفلوروبوليمر الفلوري المستوردة المقاومة لدرجات الحرارة العالية
- تشمل خيارات المواد PFA وPVDF وPVDF وETFE وFEP؛ اختر وفقًا للمتطلبات
المكرهة
- مقاومة درجات الحرارة حتى 150 درجة مئوية؛ آمنة وموثوقة، مع قنوات تدفق سلسة، ومقاومة منخفضة، وكفاءة عالية، ومقاومة للتآكل والتآكل، وأقل قدر من التشوه
- مصنوعة من مواد خام نقية وخالية من الأصباغ
- خيارات المواد تشمل PFA/PVDF/ETFE/FEP؛ اختر وفقًا للمتطلبات
المحامل
- محامل مستوردة؛ سلسة وخالية من الاحتكاك؛ معايير التصنيع الأوروبية؛ قطع أصلية أصلية؛ تشغيل طويل الأمد
- تشغيل عالي السرعة
- محامل عالية الدقة مع مقاومة تآكل قوية؛ قادرة على سرعات دوران عالية
- ضوضاء منخفضة
- شحم عالي الجودة مستخدم داخل المحامل يقلل من الضوضاء بشكل فعال
- مقاومة عالية للتآكل
- تعمل عملية المعالجة الحرارية الدولية المتقدمة بالحمام الملحي على تحسين البنية المجهرية للفولاذ وتعزيز مقاومة التآكل
- عمر خدمة طويل
- تستخدم فولاذ محامل CGR15 عالي المستوى لعمر خدمة أطول من المحامل القياسية
الأختام الميكانيكية
- موانع تسرب ميكانيكية عالية الجودة (قابلة للتخصيص حسب الطلب)
- موانع التسرب الميكانيكية القياسية كافية لضخ الأحماض القوية والقلويات القوية والسوائل الصافية المسببة للتآكل؛ من نوع الخرطوشة.
- موانع تسرب ميكانيكية مزدوجة الوجهين
- أكثر ملاءمة للوسائط ذات درجات الحرارة العالية والجسيمات.

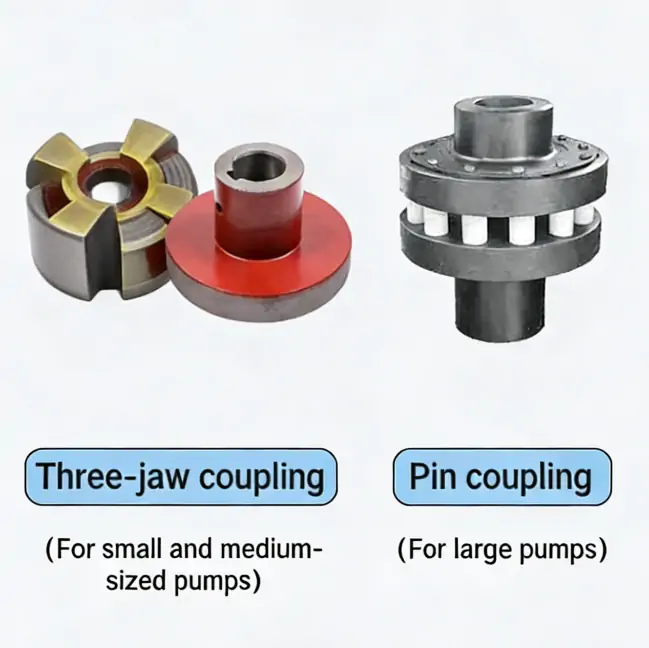

الوصلات
وصلات توصيل عالية الجودة (قابلة للتخصيص حسب الطلب)

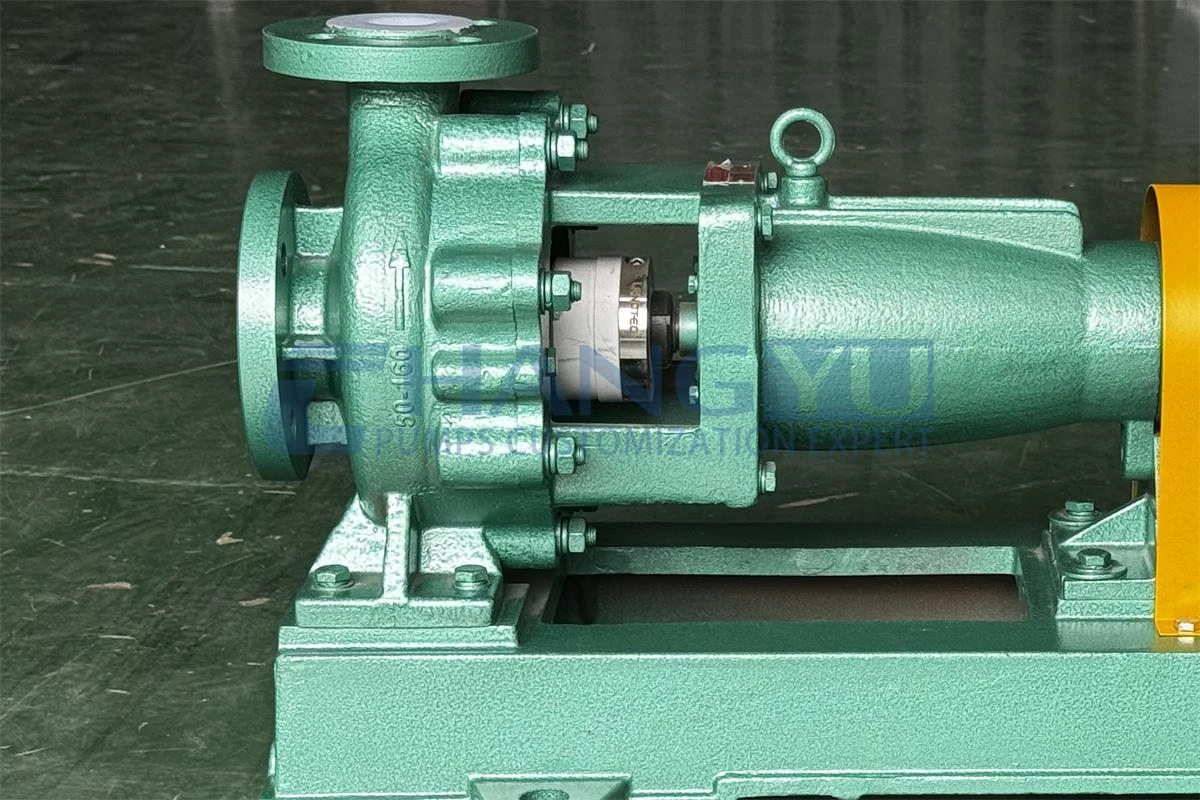

جسم المضخة
المكرهة
المحامل
ختم ميكانيكي واحد
مانع تسرب ميكانيكي مزدوج
اقتران
مواصفات مضخة الطرد المركزي المبطنة
معلومات أساسية
| المعلمة | التفاصيل |
|---|---|
| اسم المنتج | مضخة طرد مركزي مبطنة |
| الطراز | سلسلة IHF |
| نوع المضخة | مضخة طرد مركزي أحادية المرحلة أحادية الشفط ذات شفط واحد |
| الهيكل | مبطنة بالفلور البلاستيك (PTFE / PFA / FEP / PVDF) |
| نوع محرك الأقراص | محرك كهربائي |
| التركيب | أفقي |
| نوع المكره | دافع مغلق |
| كمية المكرهة | 1 |
| نوع الشفط | شفط واحد |
| التطبيق | مضخة المعالجة الكيميائية |
| الفولتية | 380 فولت (قابل للتخصيص) |
تكوين المواد
| المكوّن | خيارات المواد |
|---|---|
| غلاف المضخة | غلاف معدني مبطن ب PTFE / PFA / FEP |
| المكرهة | سبائك البلاستيك الفلوري (PFA / PVDF / ETFE / FEP) |
| جلبة العمود | معدن مبطّن بالفلور والبلاستيك |
| ختم ميكانيكي | مانع تسرب ميكانيكي مزدوج SiC/مخصص |
| المحمل | محمل مستورد عالي الدقة |
| لوحة القاعدة | حديد الزهر HT200 |
الوسائط المطبقة
| نوع الوسائط | أمثلة |
|---|---|
| الأحماض القوية | حمض الكبريتيك، حمض الهيدروكلوريك، حمض الهيدروكلوريك، حمض النيتريك، حمض الهيدروفلوريك، أكوا ريجيا |
| القلويات القوية | هيدروكسيد الصوديوم، هيدروكسيد البوتاسيوم |
| المذيبات/المؤكسدات | البنزين، الهيدروكربونات المهلجنة، هيبوكلوريت الصوديوم |
معنى رمز الطراز لمضخة الطرد المركزي المبطنة (سلسلة IHF)
مثال توضيحي
IHF 50-32-160
| الكود | المعنى | الوصف |
|---|---|---|
| IHF | سلسلة المضخات | مضخة طرد مركزي مبطنة بالفلور والبلاستيك |
| 50 | قطر المدخل (مم) | قطر شفط المضخة |
| 32 | قطر المخرج (مم) | قطر تصريف المضخة |
| 160 | قطر المكره (مم) | يحدد معدل التدفق والرأس |
جدول أداء مضخة الطرد المركزي المبطنة (سلسلة IHF)
| لا يوجد. | الطراز | التدفق (متر مكعب/ساعة) | الرأس (م) | السرعة (ص/دقيقة) | الطاقة (كيلوواط) | مدخل/مخرج (مم) |
|---|---|---|---|---|---|---|
| 1 | IHF40-25-25-125 | 4-10 | 18-21 | 2900 | 1.5 | 40×25 |
| 2 | IHF40-25-160 | 4-10 | 28-33 | 2900 | 2.2 | 40×25 |
| 3 | IHF40-25-200- IHF40-25-200 | 4-10 | 47-51 | 2900 | 4 | 40×25 |
| 4 | IHF40-25-25-250 | 4-10 | 78-81 | 2900 | 11 | 40×25 |
| 5 | IHF50-32-125-32-125 | 7-15 | 16-22 | 2900 | 2.2 | 50×32 |
| 6 | IHF50-32-160-32-160 | 7-15 | 30-33 | 2900 | 4 | 50×32 |
| 7 | IHF50-32-200 | 7-15 | 47-51 | 2900 | 7.5 | 50×32 |
| 8 | IHF50-32-32-250 | 7-15 | 78-82 | 2900 | 11 | 50×32 |
| 9 | IHF65-50-125 | 15-35 | 18-22 | 2900 | 3 | 65×50 |
| 10 | IHF65-50-160 | 15-35 | 28-33 | 2900 | 5.5 | 65×50 |
| 11 | IHF65-40-200- IHF65-40-200 | 15-35 | 40-51 | 2900 | 11 | 65×40 |
| 12 | IHF65-40-250 | 15-35 | 72-82 | 2900 | 18.5 | 65×40 |
| 13 | IHF80-65-125-65-125 | 35-60 | 18-22 | 2900 | 5.5 | 80×65 |
| 14 | IHF80-65-160-65-160 | 35-60 | 27-33 | 2900 | 11 | 80×65 |
| 15 | IHF80-50-50-200 | 35-60 | 45-52 | 2900 | 15 | 80×50 |
| 16 | IHF80-50-250-250 | 35-60 | 75-82 | 2900 | 30 | 80×50 |
| 17 | IHF80-50-315 | 40-60 | 120-127 | 2900 | 45 | 80×50 |
| 18 | IHF100-80-125 | 65-120 | 18-22 | 2900 | 11 | 100×80 |
| 19 | IHF100-80-160-160 | 65-120 | 26-35 | 2900 | 15 | 100×80 |
| 20 | IHF100-65-200-100-65-200 | 65-120 | 43-51 | 2900 | 30 | 100×65 |
| 21 | IHF100-65-65-250 | 65-120 | 65-82 | 2900 | 55 | 100×65 |
| 22 | IHF100-65-65-315 | 70-120 | 123-127 | 2900 | 75 | 100×65 |
| 23 | IHF125-100-160 | 130-180 | 26-34 | 2900 | 30 | 125×100 |
| 24 | IHF125-100-100-200 | 120-170 | 45-55 | 2900 | 55 | 125×100 |
| 25 | IHF125-100-100-250 | 150-240 | 78-82 | 2900 | 75 | 125×100 |
| 26 | IHF125-100-100-315 | 150-240 | 123-127 | 2900 | 110 | 125×100 |
| 27 | IHF150-125-125-250 | 150-240 | 18-21 | 1450 | 22 | 150×125 |
| 28 | IHF150-125-125-400 | 150-240 | 48-52 | 1450 | 55 | 150×125 |
| 29 | IHF200-150-150-250 | 250-480 | 18-21 | 1450 | 45 | 200×150 |
| 30 | IHF200-150-150-400 | 250-480 | 48-52 | 1450 | 90 | 200×150 |
| 31 | IHF250-200-315 | 400-700 | 28-34 | 1450 | 90 | 250×200 |
| 32 | IHF250-200-200-400 | 400-700 | 47-53 | 1450 | 132 | 250×200 |
| 33 | IHF300-250-315-250-315 | 800-1100 | 30-34 | 1450 | 160 | 300×250 |
| 34 | IHF300-250-250-400 | 800-1100 | 47-53 | 1450 | 185 | 300×250 |
| 35 | آي إتش إف 400-350-600 | 2000 | 32 | 980 | 355 | 400×350 |
| 36 | IHF550-500-800-500-800 | 3600 | 36 | 750 | 710 | 550×500 |
إشعار: جميع مضخات الطرد المركزي المبطنة من سلسلة Changyupump IHF للمواد الكيميائية المسببة للتآكل متاحة للتصنيع حسب الطلب. سيعمل فريقنا الفني معك بشكل فردي لتقييم ظروف التشغيل الخاصة بك وتخصيص الإنتاج وفقًا لذلك. إذا كان لديك أي أسئلة تتعلق باختيار المكونات أو اختيار الطراز، فلا تتردد في اتصل بنا اليوم.
البريد الإلكتروني: jade@changyupump.com
الهاتف +86-13651913727
مزايا مضخة الطرد المركزي المبطنة
مقاومة فائقة للتآكل
هذه المضخة مصنوعة من PTFE وPFA وبطانات بلاستيكية فلورية أخرى، وتوفر مقاومة فائقة للأحماض القوية والقلويات والمذيبات العضوية، مما يضمن التشغيل الموثوق به في البيئات شديدة التآكل.
كفاءة عالية وتشغيل مستقر
تضمن المضخة المزودة بدافعة مغلقة وقنوات تدفق مُحسَّنة التشغيل السلس والاهتزاز المنخفض والكفاءة الهيدروليكية العالية، مما يقلل من استهلاك الطاقة.
نطاق واسع لدرجات الحرارة والأداء عالي التحمل
مصممة للعمل من -20 درجة مئوية تحت الصفر إلى 120 درجة مئوية، مع مقاومة دفاعة تصل إلى 150 درجة مئوية، وهي تدعم التشغيل المستمر في ظل الظروف الصناعية الصعبة.
سهولة الصيانة والعمر التشغيلي الطويل
يتميّز بمانع تسرب ميكانيكي خارجي للصيانة السريعة، بالإضافة إلى محامل عالية الدقة وهيكل مقوى، مما يطيل عمر الخدمة بشكل كبير ويقلل من وقت التعطل.
التطبيقات: مضخة الطرد المركزي المبطنة من سلسلة IHF
تُستخدم مضخة الطرد المركزي المبطنة من سلسلة IHF من مضخة Changyu على نطاق واسع في الصناعات التي تتطلب معالجة موثوقة للسوائل المسببة للتآكل والسوائل الكاشطة. تستخدم بشكل رئيسي في التطبيقات التالية:
الصناعة الكيميائية
نقل الأحماض والمذيبات والسوائل الكيميائية المسببة للتآكل
صناعة الطلاء بالكهرباء
تدوير الأحماض ومحاليل المعالجة السطحية للمعادن
صناعة الأدوية
مناولة السوائل والمواد الوسيطة عالية النقاء المسببة للتآكل
الصناعة البيئية
أنظمة معالجة مياه الصرف الصحي والجرعات الكيميائية
الشركات المصنعة لمضخات الطرد المركزي المبطنة
كمحترف مصنعي وموردي مضخات الطرد المركزي الصناعية, ، نحن متخصصون في تصميم وإنتاج منتجات عالية الجودة والأداء مضخات طرد مركزي مبطنة بالفلور. لدى ChangYu فريق بحث وتطوير وفريق تقني قوي، نحن نقدم تصنيع المعدات الأصلية/ODM حلول مخصصة مصممة خصيصًا لتلبية احتياجات تطبيقاتك المحددة، بما في ذلك المضخات المغناطيسية والمضخات شبه الغاطسة، إلخ. سواء كنت تحتاج إلى مقاومة للأحماض القوية أو القلويات أو الوسائط المسببة للتآكل في درجات الحرارة العالية، يمكننا تهيئة المضخة بأنسب المواد والمكونات بناءً على ظروف العمل الخاصة بك. للحصول على حلول تقنية دقيقة ودعم الخبراء، لا تتردد في الاتصال بـ اتصل بنا!
