Introduction
Pompe d'irrigation La sélection est une décision d'ingénierie pratique qui affecte directement le rendement des cultures, l'efficacité de l'eau et le coût d'exploitation. Chaque jour, les agriculteurs, les entrepreneurs paysagistes et les ingénieurs agricoles sont confrontés aux mêmes questions : Quelle quantité d'eau mon système nécessite-t-il ? À quelle hauteur la pompe doit-elle la soulever ? Quel type de pompe correspond à ma source d'eau ? Et comment équilibrer le prix d'achat initial avec des années de factures d'énergie ?
Ces questions sont importantes car une pompe sous-dimensionnée ne fournira pas un débit adéquat jusqu'à l'arroseur le plus éloigné, tandis qu'une pompe surdimensionnée gaspille de l'énergie et provoque une pression irrégulière. La hauteur manométrique totale (HMT) du système de distribution d'eau doit être calculée pour garantir que la pompe peut fournir le débit requis à la pression nécessaire.
Ce guide fournit une référence structurée couvrant les types de pompes pour le service d'irrigation, un cadre de sélection étape par étape avec calcul de la HMT, les meilleures pratiques d'installation, les calendriers de maintenance et les stratégies d'efficacité énergétique. S'appuyant sur plus de deux décennies d'expérience en ingénierie des pompes, Changyu Pump apporte une expertise pratique dans la spécification de solutions de traitement de l'eau pour les applications agricoles et paysagères.
Qu'est-ce qu'une Pompe d'Irrigation ?
Un pompe d'irrigation est une pompe qui déplace l'eau de sa source—une rivière, un lac, un réservoir, un puits ou un réservoir de stockage—jusqu'au point d'utilisation dans un système d'irrigation. La pompe met l'eau sous pression afin qu'elle puisse atteindre tous les coins du champ, surmonter les différences d'altitude et sortir par les arroseurs, les goutteurs ou les vannes d'inondation au débit requis.
Les exigences d'ingénierie qui distinguent une pompe d'irrigation d'une pompe à eau standard sont façonnées par l'environnement d'exploitation :
- Installation extérieure : Les pompes d'irrigation fonctionnent dans toutes les conditions météorologiques. Les moteurs et les connexions électriques doivent être protégés de la pluie, de la poussière et des températures extrêmes. Les pompes installées dans des fosses ou près de sources d'eau nécessitent un drainage adéquat et une protection contre les inondations.
- Cycles de service variables : Contrairement aux pompes de processus industrielles qui fonctionnent en continu, les pompes d'irrigation s'allument et s'éteignent en fonction de la demande en eau des cultures, de l'humidité du sol et des conditions météorologiques. La pompe doit tolérer des démarrages fréquents sans surchauffe ni dommages mécaniques.
- Variation de la qualité de l'eau : Les sources d'eau de surface contiennent du limon, du sable et des débris organiques qui peuvent obstruer les roues et accélérer l'usure. Les eaux souterraines peuvent contenir des minéraux dissous qui forment du tartre sur les composants internes. Les matériaux de la pompe et la conception de la roue doivent s'adapter à la qualité spécifique de l'eau sur le site.
- Sensibilité à l'efficacité : Les pompes d'irrigation fonctionnent souvent pendant des milliers d'heures par an. La consommation d'énergie est le composant dominant du coût total de possession, faisant de l'efficacité de la pompe un déterminant direct de la rentabilité de la ferme. Une pompe qui est 5% plus efficace peut économiser des centaines de dollars par an en coûts d'électricité ou de carburant.
1 Applications d'Irrigation Typiques
| Application | Source d'Eau | Exigence Typique de la Pompe |
|---|---|---|
| Irrigation des grandes cultures (maïs, blé, soja) | Rivière, canal, réservoir | Débit élevé (100–1 000 m³/h), hauteur modérée (20–80 m) |
| Irrigation des vergers et des vignobles | Puits, réservoir | Débit modéré (20–200 m³/h), hauteur modérée (30–100 m) |
| Irrigation des serres et des pépinières | Réservoir de stockage, alimentation municipale | Débit faible à modéré (5–100 m³/h), contrôle précis de la pression |
| Irrigation des paysages et des terrains de golf | Lac, étang, puits | Débit modéré à élevé (50–500 m³/h), hauteur élevée (50–150 m) pour les arroseurs |
| Abreuvement du bétail | Puits, étang, réservoir de stockage | Faible débit (1–20 m³/h), hauteur modérée (10–50 m) |
| Irrigation hors réseau à énergie solaire | Puits, rivière, réservoir | Débit faible à modéré (1–100 m³/h), hauteur variable, courant continu |
Comment Fonctionne une Pompe d'Irrigation ?
La plupart des pompes d'irrigation sont des pompes centrifuges. Elles fonctionnent en convertissant l'énergie mécanique d'une roue en rotation en énergie fluidique—d'abord en énergie cinétique, puis en énergie de pression. Comprendre ce principe aide à expliquer pourquoi les performances de la pompe changent avec la vitesse, le diamètre de la roue et la résistance du système.
1 Principe de la Pompe Centrifuge
Une pompe centrifuge déplace l'eau en trois étapes. Premièrement, l'eau entre au centre de la roue en rotation, où une zone de basse pression aspire plus d'eau depuis la conduite d'aspiration. Deuxièmement, la roue accélère l'eau radialement vers l'extérieur en utilisant force centrifuge, la projetant du centre vers le bord extérieur. Troisièmement, l'eau sort de la roue à grande vitesse et entre dans le corps de la volute. Le passage d'écoulement qui s'élargit progressivement ralentit l'eau, convertissant l'énergie cinétique en énergie de pression—la pression qui pousse l'eau à travers le pipeline d'irrigation. Techniquement, la conversion de pression se produit à la fois dans le corps de la volute et le diffuseur (si installé). La section transversale qui s'élargit progressivement de la volute ralentit le fluide, convertissant l'énergie cinétique en énergie de pression via le principe de Bernoulli.
2 Principe de la Pompe Auto-Amorçante
Les pompes centrifuges standard doivent être remplies d'eau (amorcées) avant de pouvoir fonctionner. Si de l'air pénètre dans la conduite d'aspiration—courant dans les applications d'irrigation où les niveaux d'eau fluctuent—la pompe perd son amorçage et cesse de fournir de l'eau. Les pompes auto-amorçantes résolvent ce problème en créant un vide qui aspire l'eau depuis le dessous de la pompe.
Une pompe auto-amorçante retient l'eau dans son corps après l'arrêt. Lorsqu'elle est redémarrée, la roue crée une zone de basse pression qui aspire l'air de la conduite d'aspiration dans le corps de la pompe, où il se mélange à l'eau retenue. La caractéristique de conception essentielle est une chambre de séparation air-eau agrandie intégrée dans le corps de la pompe. Cette chambre permet à l'air entraîné de se séparer de l'eau par gravité ou force centrifuge. L'air séparé est évacué par la sortie, tandis que l'eau est recirculée vers la roue pour continuer le cycle d'amorçage. Ce processus se répète jusqu'à ce que tout l'air soit évacué et que la pompe soit complètement amorcée.
3 Principe de la Pompe Submersible
Les pompes submersibles fonctionnent entièrement sous l'eau. Le moteur est hermétiquement scellé et directement couplé au corps de la pompe. Comme la pompe est positionnée dans l'eau, elle pousse l'eau vers le haut plutôt que de la soulever, éliminant ainsi les limitations de hauteur d'aspiration. Les pompes submersibles multicellulaires utilisent plusieurs roues empilées en série sur un seul arbre. Chaque roue ajoute de l'énergie à l'eau, permettant à une pompe submersible pour puits profond de développer des hauteurs manométriques dépassant 300 mètres.
4 Concepts hydrauliques clés
- Débit (Q) : Le volume d'eau que la pompe délivre par unité de temps, mesuré en mètres cubes par heure (m³/h) ou en gallons par minute (GPM). Pour l'irrigation, le débit détermine le nombre d'arroseurs, de goutteurs ou de vannes d'inondation que la pompe peut alimenter simultanément.
- Hauteur manométrique totale (HMT) : La pression totale que la pompe doit surmonter. La HMT est la somme de : la hauteur statique (distance verticale de la source d'eau au point de refoulement le plus élevé), les pertes de charge dans le système de tuyauterie (qui augmentent avec la longueur des tuyaux, diminuent avec le diamètre des tuyaux et augmentent avec le débit), et la pression requise au point de refoulement (telle que la pression de fonctionnement des arroseurs ou des goutteurs, généralement 2–4 bar ou 30–60 PSI). La hauteur manométrique totale doit être calculée pour déterminer la capacité hydraulique requise de la pompe.
- Besoin en puissance : La puissance mécanique dont la pompe a besoin du moteur, calculée à partir du débit, de la hauteur et du rendement de la pompe. La puissance hydraulique (WHP) = (Débit en GPM × Hauteur en pieds) ÷ 3 960. La puissance d'entrée du moteur est égale à la WHP divisée par le rendement de la pompe, typiquement 50–80 % pour les pompes centrifuges.
- NPSH (Hauteur nette d'aspiration positive) : La pression disponible à l'aspiration de la pompe pour éviter la cavitation. La cavitation se produit lorsque la pression locale à l'intérieur de la roue descend en dessous de la pression de vapeur de l'eau, formant des bulles qui implosent violemment et endommagent la surface de la roue. Pour les pompes d'irrigation puisant dans les eaux de surface ou les puits peu profonds, la NPSH est particulièrement importante lorsque la température de l'eau dépasse 25 °C, car la pression de vapeur augmente avec la température.
Pour une compréhension plus approfondie des fondamentaux des pompes, consultez notre guide sur Qu'est-ce qu'une pompe centrifuge ? Principe de fonctionnement, types et guide de sélection.
Quels sont les principaux types de pompes d'irrigation ?
Les pompes d'irrigation peuvent être regroupées selon leur configuration d'installation, leur conception hydraulique et leur source d'énergie. Chaque type sert une gamme spécifique de débits, de hauteurs et de conditions de source d'eau.
1 Pompes centrifuges horizontales — Transfert d'eau de surface
Les pompes centrifuges horizontales sont le choix le plus courant pour l'irrigation par eau de surface — rivières, lacs, canaux et réservoirs. La pompe est installée au-dessus du niveau de l'eau (ou à portée de hauteur d'aspiration, généralement jusqu'à 6 mètres), avec un tuyau d'aspiration s'étendant dans la source d'eau.
- Gèrent des débits élevés — des centaines à des milliers de gallons par minute
- Conception simple avec un minimum de pièces mobiles
- Efficaces pour une eau propre à légèrement contaminée
- Disponibles en configurations à aspiration en bout et à corps dédoublé
Pour les sources d'eau situées en dessous de la pompe, un clapet de pied à l'entrée du tuyau d'aspiration maintient la ligne amorcée. Pour les sources d'eau situées au-dessus de la pompe, une simple vanne à opercule sur la ligne d'aspiration suffit pour l'isolation de maintenance. Les pompes centrifuges horizontales desservent la majorité des applications d'irrigation des grandes cultures, des vergers et des paysages.
2 Pompes centrifuges auto-amorçantes — Sources d'eau en contrebas
Les pompes auto-amorçantes sont conçues pour les applications où la source d'eau est en dessous de la pompe et où une hauteur d'aspiration est requise. Elles sont couramment utilisées pour puiser l'eau des puits peu profonds, des étangs et des réservoirs de stockage en contrebas.
- Peuvent soulever l'eau de profondeurs allant jusqu'à 6–8 mètres
- Se réamorcent automatiquement après les interruptions de courant
- Idéales pour les niveaux d'eau fluctuants
- Disponibles en configurations entraînées par diesel pour les sites éloignés sans alimentation électrique
Les pompes auto-amorçantes sont largement utilisées dans les systèmes d'irrigation portables, où la pompe peut devoir puiser dans diverses sources d'eau, et dans les applications d'irrigation par submersion où le niveau d'eau change pendant le cycle d'irrigation.
3 Pompes submersibles — Extraction des puits profonds et des eaux souterraines
Les pompes submersibles fonctionnent entièrement immergées dans la source d'eau. Elles sont la spécification standard pour les puits profonds (plus de 6 mètres) et les applications de forage. Le moteur est hermétiquement scellé et refroidi par l'eau pompée.
- Aucune limitation de hauteur d'aspiration — la pompe pousse l'eau depuis le bas
- Fonctionnement silencieux ; aucun local de pompe hors sol requis
- Disponibles en configurations multicellulaires pour des hauteurs dépassant 300 mètres
- Protégées des intempéries et du gel
Les pompes submersibles sont largement utilisées pour l'irrigation des eaux souterraines dans les régions agricoles où l'eau de surface n'est pas disponible. Pour les puits de plus de 100 mètres de profondeur environ, les conceptions submersibles multicellulaires sont la norme.
4 Pompes multicellulaires verticales — Alimentation en eau à haute pression
Les pompes centrifuges multicellulaires verticales abritent plusieurs roues dans un seul corps, disposées en série. Chaque roue ajoute de la pression à l'eau, permettant à la pompe de développer des hauteurs manométriques élevées dans un encombrement réduit.
- Capables de développer des hauteurs manométriques jusqu'à 300 mètres ou plus
- Conception compacte — faible encombrement pour l'installation du local de pompe
- Rendement plus élevé aux hautes hauteurs que les alternatives monocellulaires
- Peuvent être configurées avec des protecteurs intelligents pour éviter la marche à sec et la surcharge
Les pompes multicellulaires verticales sont utilisées dans les systèmes d'irrigation sous pression, les usines de traitement de l'eau et les processus industriels. Elles peuvent être alimentées avec de l'eau propre pour fournir une pression uniforme au système d'irrigation.
5 Pompes d'irrigation solaires — Solution durable hors réseau
Les pompes d'irrigation solaires utilisent des panneaux photovoltaïques pour alimenter une pompe à courant continu ou alternatif, éliminant ainsi le besoin d'électricité du réseau ou de carburant diesel. Elles sont particulièrement adaptées aux zones agricoles éloignées avec un ensoleillement abondant.
- Aucun coût de carburant ; la source d'énergie est la lumière du soleil
- Durables sur le plan environnemental — aucune émission de gaz à effet de serre
- Peuvent être configurées avec un stockage par batterie pour un fonctionnement pendant les périodes nuageuses
- Disponibles en configurations submersibles et de surface
Pour des systèmes de prix équivalents, les pompes solaires fournissent généralement des débits inférieurs à ceux des alternatives alimentées par le réseau, ce qui les rend mieux adaptées aux systèmes d'irrigation goutte-à-goutte, à la culture maraîchère à petite échelle et à l'abreuvement du bétail dans les sites hors réseau. Les grandes stations de pompage solaire peuvent égaler les débits des pompes alimentées par le réseau lorsqu'elles sont correctement dimensionnées.
6 Comparaison des types de pompes d'irrigation
| Type de pompe | Meilleure application | Gamme de têtes | Plage de débit | Avantage clé | Limitation de la clé |
|---|---|---|---|---|---|
| Centrifugeuse horizontale | Eau de surface (rivières, lacs, canaux) | 5–150 m | 4,5–1 670 m³/h | Capacité de débit élevée ; entretien simple | Nécessite un amorçage ; hauteur d'aspiration limitée |
| Centrifuge à amorçage automatique | Sources d'eau souterraines (puits peu profonds, étangs) | 5-100 m | 2,5–100 m³/h | Auto-amorçante ; portable | Limite de hauteur d'aspiration d'environ 8 m ; rendement inférieur |
| Submersible | Puits profonds, forages | 10–500+ m | 0,5–500 m³/h | Aucune limite de hauteur d'aspiration ; silencieuse ; protégée des intempéries | Accès difficile au moteur pour l'entretien |
| Verticale multicellulaire | Systèmes d'irrigation à haute pression | 4–305 m | 0,4–240 m³/h | Compacte ; hauteur de refoulement élevée ; rendement élevé | Sensible aux solides ; nécessite de l'eau propre |
| Alimentée par énergie solaire | Irrigation hors réseau, systèmes goutte-à-goutte | 5–150 m | 1–240 m³/h* | Coût de carburant nul ; durable | Débit limité par la capacité du panneau solaire ; coût initial plus élevé |
*Environ Pompes d'irrigation alimentées par énergie solaire: La plage de débit dépend de la capacité du panneau solaire et des conditions d'ensoleillement. Les petites pompes photovoltaïques (100 kW) peuvent dépasser 200 m³/h.
Comment sélectionner la pompe d'irrigation adaptée : un cadre en 6 étapes
La sélection de la pompe d'irrigation adaptée nécessite de faire correspondre la capacité hydraulique de la pompe à la demande du système d'irrigation. Ces six étapes guident le processus.
Étape 1 : Identifier la source d'eau et sa qualité
Déterminez d'où provient l'eau et ce qu'elle contient. L'eau de surface (rivières, lacs, canaux) nécessite généralement une pompe centrifuge horizontale ou auto-amorçante. L'eau souterraine (puits, forages) nécessite une pompe submersible ou une pompe verticale à turbine. Les réservoirs de stockage permettent des configurations de pompe de surface ou submersible.
La qualité de l'eau affecte directement le choix de la pompe. L'eau propre avec un minimum de sédiments convient à toute pompe centrifuge. L'eau contenant du sable, du limon ou des débris organiques nécessite des pompes avec des matériaux résistants à l'abrasion et des jeux internes plus larges. Au-delà des sédiments, l'eau d'irrigation présente trois défis de qualité supplémentaires : une teneur élevée en fer favorise la croissance de bactéries ferreuses et la précipitation d'oxydes à l'intérieur du corps de pompe ; une dureté élevée (calcium et magnésium) provoque une accumulation de tartre sur les roues et les bagues d'usure, réduisant le rendement avec le temps ; et une salinité élevée (chlorures supérieurs à 250 mg/L) accélère la corrosion, nécessitant une construction de pompe en acier inoxydable ou en acier inoxydable duplex. Pour toute source d'eau de qualité incertaine, une analyse de l'eau en laboratoire est recommandée avant la spécification de la pompe.
Chiffres clés : Type de source d'eau, profondeur de l'eau (pour les puits), qualité de l'eau (propre, limoneuse, sableuse, saline, ferreuse, dure).
Étape 2 : Calculer le débit requis
Le débit nécessaire dépend de la zone irriguée, du type de culture et de la méthode d'irrigation. Pour les systèmes d'arrosage, multipliez le nombre d'arroseurs par le débit par arroseur. Pour l'irrigation goutte-à-goutte, le débit par goutteur multiplié par le nombre de goutteurs détermine la demande. Les services de vulgarisation agricole et les guides de conception d'irrigation fournissent des données sur les besoins en eau spécifiques aux cultures pour les conditions locales.
Chiffres clés : Zone irriguée (hectares ou acres), besoin en eau de la culture (mm/jour), méthode d'irrigation (arrosage, goutte-à-goutte, submersion).
Étape 3 : Calculer la hauteur manométrique totale (HMT)
HMT = Hauteur d'aspiration statique + Pertes par frottement + Pression de refoulement. La hauteur d'aspiration statique est la distance verticale de la surface de l'eau au point de refoulement le plus élevé. Les pertes par frottement dépendent du diamètre du tuyau, de la longueur du tuyau et du débit—utilisez des tableaux de pertes par frottement standard ou des calculateurs en ligne. La pression de refoulement est la pression requise à la sortie, généralement 2–4 bar pour les arroseurs et 1–2 bar pour les systèmes goutte-à-goutte.
Chiffres clés : Hauteur d'aspiration statique (mètres), diamètre et longueur du tuyau, nombre de raccords (coudes, vannes), pression de refoulement requise.
Étape 4 : Faire correspondre le type de pompe à l'application
Utilisez le tableau de décision suivant pour identifier rapidement le type de pompe adapté en fonction de votre source d'eau et des exigences de l'application :
| Condition de la source d'eau | Exigences en matière de candidature | Type de pompe recommandé |
|---|---|---|
| Eau de surface, débit élevé, propre | Culture en plein champ, irrigation à grande échelle | Pompe centrifuge horizontale |
| Eau de surface, niveau fluctuant | Irrigation portable, irrigation par submersion | Pompe centrifuge auto-amorçante |
| Puits profond (>6 m), eau souterraine | Verger, vignoble, champs éloignés | Pompe submersible |
| Puits profond (>100 m), hauteur de refoulement élevée | Distribution sur longue distance | Pompe submersible multicellulaire |
| Eau propre, haute pression requise | Serre, systèmes sous pression | Pompe verticale multicellulaire |
| Hors réseau, ensoleillement abondant | Irrigation goutte-à-goutte, abreuvement du bétail | Pompe alimentée par énergie solaire |
| Eau saline ou saumâtre | Agriculture côtière | Pompe pour eau de mer (SS duplex) |
Étape 5 : Sélectionner la source d'énergie
- Réseau électrique disponible → entraînement par moteur électrique. Les moteurs triphasés sont plus efficaces que les monophasés pour les pompes de plus de 5 HP (3,7 kW).
- Pas de réseau électrique, emplacement éloigné → entraînement par moteur diesel ou pompe alimentée par énergie solaire. Les pompes diesel offrent une autonomie et un déploiement rapide mais nécessitent une logistique de ravitaillement.
- Alimentation réseau intermittente → système hybride solaire-réseau avec batterie de secours pour une irrigation ininterrompue.
Étape 6 : Évaluer le coût total de possession
Le prix d'achat est une petite fraction du coût sur la durée de vie. Tenez compte de la consommation d'énergie (souvent 70–80 % du coût sur 10 ans pour les pompes électriques), de la main-d'œuvre et des pièces de rechange pour l'entretien, et du coût de production des temps d'arrêt de l'irrigation. Une pompe avec un rendement initial plus élevé mais un prix d'achat plus élevé peut offrir un coût total de possession inférieur sur 5 à 10 ans. Les ingénieurs d'application de Changyu Pump peuvent vous aider avec les calculs de TCO basés sur des données spécifiques au site.
Comment installer une pompe d'irrigation ?
Une installation correcte prolonge la durée de vie de la pompe et garantit des performances fiables. Les directives suivantes s'appliquent aux pompes centrifuges de surface—la configuration la plus courante pour l'irrigation agricole.
1 Sélection du site et fondation
Installez la pompe aussi près que possible de la source d'eau pour minimiser la hauteur d'aspiration et les pertes par frottement. Assurez un drainage adéquat autour du socle de la pompe pour éviter les inondations lors des épisodes de pluie. Prévoyez une ventilation pour les moteurs refroidis par air et un dégagement pour l'accès de maintenance.
Expérience terrain des ingénieurs de Changyu Pump : Les fondations de pompe surélevées d'au moins 15 cm au-dessus du niveau du sol réduisent considérablement les dommages au moteur causés par le ruissellement des eaux de surface et les inondations. Dans les régions soumises à de fortes précipitations saisonnières, envisagez de surélever la fondation à 30 cm ou plus.
2 Conception de la conduite d'aspiration
Utilisez un diamètre de tuyau d'aspiration égal ou supérieur à la bride d'aspiration de la pompe. Minimisez le nombre de coudes et de raccords — chaque raccord ajoute une perte par frottement. Installez un clapet de pied ou un clapet anti-retour à l'entrée d'aspiration pour maintenir l'amorçage. Montez un filtre ou une crépine d'admission pour empêcher les débris de pénétrer dans la pompe.
3 Conception de la conduite de refoulement
Installez un clapet anti-retour sur la conduite de refoulement pour empêcher le reflux lorsque la pompe s'arrête. Montez une vanne à opercule en aval du clapet anti-retour pour la régulation du débit et l'isolation de maintenance. Incluez un manomètre entre la pompe et le clapet anti-retour pour la surveillance des performances.
4 Connexions électriques et sécurité
Installez un disjoncteur ou un sectionneur à fusibles correctement dimensionné à portée de vue de la pompe. Assurez-vous que la pompe et le moteur sont correctement mis à la terre pour éviter les chocs électriques. Protégez les connexions électriques exposées de la pluie, de la poussière et des dommages mécaniques. Pour les pompes dans les zones sujettes aux inondations, surélevez les composants électriques au-dessus du niveau d'eau élevé prévu.
⚠️ Avertissement de sécurité : L'installation d'une pompe d'irrigation implique la combinaison d'électricité haute tension et d'eau — une combinaison potentiellement mortelle. Tout travail électrique doit être effectué par un électricien agréé conformément aux codes électriques locaux. Ne contournez ou ne désactivez jamais les dispositifs de protection contre les défauts à la terre. Débranchez toujours l'alimentation au niveau du disjoncteur principal avant d'effectuer toute opération de maintenance sur la pompe ou les connexions électriques. Si la pompe ou le câblage présente un signe de dommage, cessez immédiatement l'utilisation et consultez un technicien qualifié.
Comment entretenir et dépanner une pompe d'irrigation ?
6.1 Modes de défaillance courants
- La pompe ne s'amorce pas : Fuite d'air dans la conduite d'aspiration ; clapet de pied bloqué en position ouverte ; quantité d'eau insuffisante dans le corps de pompe pour une pompe auto-amorçante
- Faible débit : Crépine d'admission ou filtre obstrué ; roue ou bagues d'usure usées ; vanne de refoulement partiellement fermée
- Vibrations excessives : Désalignement entre la pompe et le moteur ; roue déséquilibrée ; cavitation due à une NPSH insuffisante
- Surchauffe du moteur : Surcharge due à un fonctionnement à débit élevé ; tension d'alimentation basse ; ventilation inadéquate
- Fuite au niveau du joint : Faces de garniture mécanique usées ; attaque chimique de l'élastomère de la garniture ; fonctionnement à sec
6.2 Calendrier d'entretien préventif
| Intervalle | Tâche |
|---|---|
| Avant chaque saison d'irrigation | Vérifiez la rotation de l'arbre de la pompe à la main ; inspectez la crépine d'admission et le clapet de pied ; vérifiez toutes les connexions électriques ; faites un essai de la pompe et vérifiez l'absence de fuites, de vibrations et une pression correcte |
| Mensuellement pendant la saison | Graissez les roulements du moteur et de la pompe selon les spécifications du fabricant ; vérifiez l'alignement de l'accouplement ; inspectez le manomètre pour détecter les pulsations |
| Mi-saison | Mesurez le débit de la pompe et comparez-le avec la référence ; inspectez la roue et les bagues d'usure si le débit a diminué de plus de 10 % |
| Fin de saison | Si la pompe ne fonctionne pas par temps froid, vidangez complètement l'eau du corps de pompe, de la conduite d'aspiration et de toute tuyauterie exposée pour éviter les dommages dus au gel. Astuce terrain de Changyu Pump : Après la vidange, faites fonctionner la pompe pendant 5 à 10 secondes (à sec) pour expulser l'eau résiduelle de la cavité de la roue — cela empêche la formation de cristaux de glace qui pourraient fissurer le corps de pompe dans des conditions de gel. |
| Annuellement | Démontage complet de la pompe ; mesurez et remplacez tous les composants d'usure ; vérifiez la résistance d'isolement du bobinage du moteur ; nettoyez ou remplacez la crépine d'admission |
6.3 Guide de dépannage rapide
| Symptôme | Cause probable | Mesures recommandées |
|---|---|---|
| La pompe ne démarre pas | Pas d'alimentation ; disjoncteur déclenché ; pressostat défectueux | Vérifiez l'alimentation électrique ; réarmez le disjoncteur ; testez et remplacez le pressostat si nécessaire |
| La pompe démarre mais ne fournit pas d'eau | Pompe non amorcée ; fuite d'air dans la conduite d'aspiration ; clapet de pied bloqué en position fermée | Remplissez le corps de pompe d'eau ; vérifiez l'étanchéité de toutes les connexions d'aspiration ; inspectez et nettoyez le clapet de pied |
| Faible pression d'eau | Crépine d'admission obstruée ; roue usée ; vanne partiellement fermée ; pompe sous-dimensionnée | Nettoyez la crépine ; mesurez le jeu de la roue ; ouvrez complètement toutes les vannes ; recalculez la HMT et vérifiez le dimensionnement de la pompe |
| La pompe s'allume et s'éteint fréquemment | Réservoir sous pression saturé d'eau ; différentiel du pressostat trop étroit | Vidangez et rechargez le réservoir sous pression ; ajustez les réglages du pressostat |
| Bruit ou vibrations excessifs | Cavitation ; désalignement ; roulements usés | Vérifiez la marge NPSH ; réalignez la pompe et le moteur ; inspectez et remplacez les roulements s'ils sont rugueux |
| Le moteur déclenche la surcharge | Pompe fonctionnant à un débit excessif ; basse tension ; défaillance des roulements du moteur | Étranglez la vanne de refoulement pour réduire le débit ; vérifiez la tension d'alimentation ; inspectez les roulements du moteur |
Comment optimiser l'efficacité énergétique d'une pompe d'irrigation ?
Pour une pompe d'irrigation qui fonctionne des milliers d'heures par an, la consommation d'énergie est le coût de cycle de vie dominant. Une pompe qui est 5 % plus efficace peut amortir son surcoût grâce aux économies d'énergie en deux à trois saisons d'irrigation.
1 Moteurs à haut rendement et variateurs de fréquence
Les moteurs à haut rendement (classe IE3 ou IE4) réduisent les pertes électriques par rapport aux conceptions à rendement standard. Le gain d'efficacité — généralement de 3 à 5 % — produit des économies annuelles mesurables dans les applications d'irrigation à usage intensif. Les variateurs de fréquence (VFD) ajustent la vitesse de la pompe pour correspondre à la demande réelle en eau. Au lieu d'étrangler une vanne pour réduire le débit (ce qui gaspille de l'énergie), un VFD ralentit la pompe, réduisant à la fois le débit et la consommation d'énergie proportionnellement. Dans les systèmes d'irrigation où la demande en eau varie — différentes zones, différents stades de culture, changements saisonniers — les VFD peuvent réduire la consommation d'énergie de 20 à 30 %.
2 Comparaison des coûts diesel vs électrique
Les pompes électriques ont un coût énergétique inférieur par unité d'eau délivrée et nécessitent moins d'entretien quotidien que les moteurs diesel. Les pompes diesel sont indépendantes du réseau électrique et offrent une plus grande mobilité. Le choix entre électrique et diesel dépend de la disponibilité du réseau et de la logistique du carburant. Pour les installations permanentes avec un accès fiable au réseau, l'entraînement électrique offre un coût total de possession inférieur sur la durée de vie de la pompe.
3 Économie des pompes d'irrigation solaires
Les pompes d'irrigation solaires éliminent les coûts continus de carburant ou d'électricité après l'investissement initial. Les périodes de récupération varient généralement de 3 à 7 ans en fonction des coûts locaux d'électricité ou de diesel, des niveaux de rayonnement solaire et de la taille du système. Les pompes solaires sont les plus économiquement viables pour les systèmes d'irrigation goutte à goutte, l'agriculture à petite échelle et l'abreuvement du bétail dans les sites hors réseau. Les subventions gouvernementales et les programmes d'incitation dans de nombreux pays améliorent encore le bilan économique.
4 Stratégies d'optimisation du coût du cycle de vie
- Dimensionner la pompe pour qu'elle fonctionne près de son point de meilleur rendement (BEP) dans des conditions normales—pas à la demande maximale possible
- Minimiser les pertes par frottement dans les tuyaux en utilisant des tuyaux de taille adéquate et en minimisant les coudes et les raccords
- Réparer rapidement les roues et les bagues d'usure usées—une augmentation de 5 % du jeu interne peut réduire le rendement de la pompe de 3 à 5 %
- Utiliser une minuterie ou un capteur d'humidité du sol pour éviter les cycles d'irrigation inutiles
- Pour plusieurs zones d'irrigation, envisager une pompe unique contrôlée par VFD plutôt que plusieurs pompes à vitesse fixe
Quels sont les principaux scénarios d'application des pompes d'irrigation ?
Irrigation des grandes cultures nécessite des pompes à haut débit délivrant 100–1 000 m³/h à des hauteurs manométriques modérées (20–80 m). Les pompes centrifuges horizontales puisant dans les rivières, canaux ou réservoirs servent la majorité de ces applications. Les pompes entraînées par diesel sur remorques offrent une mobilité pour les fermes sans alimentation électrique.
Irrigation des vergers et des vignobles utilise des débits modérés (20–200 m³/h) avec des exigences de pression déterminées par la méthode d'irrigation—systèmes goutte à goutte à 1–2 bar, micro-asperseurs à 2–3 bar. Les pompes submersibles sont courantes pour les sources d'eau de puits ; les pompes centrifuges horizontales servent les applications d'eau de surface. Les variateurs de fréquence permettent un contrôle précis de la pression sur plusieurs blocs d'irrigation.
Irrigation des serres et des pépinières exige un contrôle précis du débit et de la pression pour un arrosage uniforme. Les pompes à faible débit (5–100 m³/h) avec régulateurs de pression assurent une distribution constante aux bancs, plateaux ou pots individuels. Les pompes verticales multicellulaires fournissent la pression stable requise pour les goutteurs à compensation de pression et les systèmes de brumisation.
Irrigation des paysages et des terrains de golf nécessite des pompes haute pression (50–150 m de hauteur manométrique) pour faire fonctionner les asperseurs escamotables et les têtes rotatives sur de grandes surfaces. Les pompes centrifuges horizontales avec contrôle VFD permettent une optimisation de la pression en fonction des demandes variables des zones. Les pompes submersibles dans les lacs ou étangs éliminent le besoin d'une hauteur d'aspiration et d'un local de pompage.
Abreuvement du bétail utilise des pompes à faible débit (1–20 m³/h) pour remplir les abreuvoirs et fournir de l'eau potable. Les pompes solaires sont une solution économique pour les pâturages éloignés sans accès au réseau. Les pompes submersibles dans les puits ou forages fournissent une distribution d'eau fiable avec un entretien minimal.
Irrigation avec eau saline et saumâtre nécessite des pompes avec des matériaux résistants à la corrosion—acier inoxydable duplex ou composants revêtus de fluoroplastique. Les pompes pour eau de mer conçues en acier inoxydable duplex/super duplex offrent la résistance à la corrosion nécessaire pour un fonctionnement à long terme dans des environnements salins. Ces pompes desservent les régions agricoles côtières où l'eau douce est rare et où l'eau souterraine saumâtre ou l'eau de mer est la source d'irrigation disponible.
Quelle série de pompes d'irrigation Changyu propose-t-elle ?
Les séries de pompes Changyu suivantes répondent aux exigences clés de l'irrigation agricole et paysagère—chacune adaptée à des sources d'eau, plages de débit et conditions de fonctionnement spécifiques.

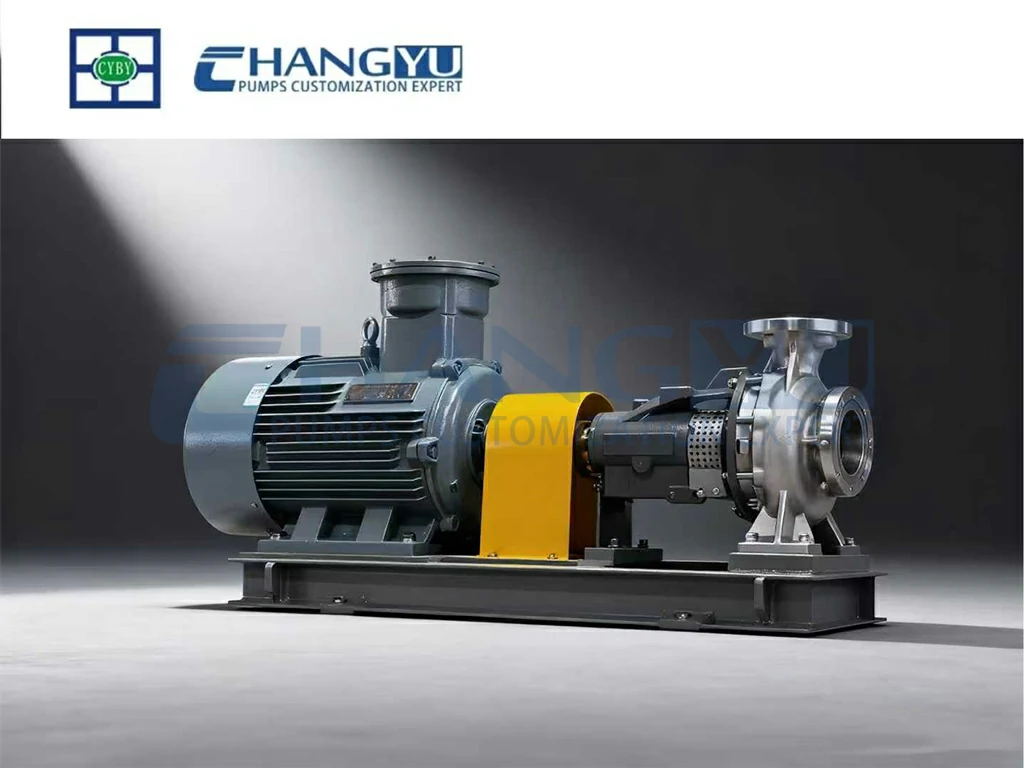

9.1 Série CYA Pompe centrifuge horizontale monocellulaire
La série CYA est une pompe centrifuge horizontale à aspiration en bout conçue pour le transport d'eau propre et de liquides aux propriétés similaires à l'eau. Avec des débits de 4,5 à 1 670 m³/h et des hauteurs manométriques de 5 à 100 m, elle couvre la majorité des applications d'irrigation des grandes cultures, des vergers et des paysages. La pompe est disponible en plusieurs configurations de matériaux—de la fonte HT250 économique à l'acier inoxydable duplex (2205, 2507) pour les applications d'eau corrosive ou saline. Cette polyvalence de matériaux permet un ajustement précis à la qualité de l'eau, de l'eau de rivière propre à l'eau souterraine légèrement saline.
Principales spécifications : Débit 4,5–1 670 m³/h | Hauteur manométrique 5–100 m | Puissance 0,55–315 kW | Température -15°C à 120°C
9.2 Série CDL Pompe d'irrigation verticale multicellulaire
La série CDL est une pompe centrifuge verticale multicellulaire conçue pour l'alimentation en eau à haute pression. Avec des débits de 0,4 à 240 m³/h et des hauteurs manométriques de 4 à 305 m, elle dessert les systèmes d'irrigation sous pression, les usines de traitement de l'eau et les processus industriels. La conception multicellulaire fournit la pression requise pour la distribution d'eau sur de longues distances et les systèmes d'asperseurs à haute hauteur manométrique. La pompe peut être configurée avec un protecteur intelligent pour éviter la marche à sec, la perte de phase et la surcharge—essentiel pour un fonctionnement d'irrigation sans surveillance.
Principales spécifications : Débit 0,4–240 m³/h | Hauteur manométrique 4–305 m | Puissance 0,37–110 kW | Température -15°C à 120°C
9.3 Série CYW Horizontale Pompe d'irrigation à eau Pompe
La série CYW est une pompe centrifuge monocellulaire à simple aspiration à haut rendement conçue conformément aux normes ISO 2858 et JB/T53058-93. Conçue avec des modèles hydrauliques optimisés et une structure compacte, elle offre des performances stables, une faible consommation d'énergie et une longue durée de vie. Avec des débits de 4,5 à 1 660 m³/h et des hauteurs manométriques de 5,2 à 150 m, la série CYW est adaptée aux systèmes industriels, municipaux et CVC.
Pour les applications d'irrigation, la série CYW est mieux déployée dans les scénarios de service continu où la conformité à la norme ISO 2858 est spécifiée et où la consommation d'énergie est le facteur de coût dominant. Par rapport à la série CYA, la série CYW offre une efficacité hydraulique optimisée pour les systèmes d'irrigation à grande échelle et à installation fixe où la conception standardisée et les économies d'énergie maximales sont la priorité. La série CYA, en revanche, offre une plus grande flexibilité de matériaux pour les conditions de qualité d'eau difficiles.
Principales spécifications : Débit 4,5–1 660 m³/h | Hauteur 5,2–150 m | Puissance 0,75–160 kW | Température -10°C à 85°C
9.4 Série CYH Pompe Centrifuge pour Eau de Mer Pompe d'Irrigation
La série CYH est une pompe centrifuge à un étage, à aspiration unique et en porte-à-faux, spécialement conçue pour la manipulation efficace de l'eau de mer, de l'eau saumâtre, de l'eau salée et des liquides légèrement corrosifs. Construite avec des options en acier inoxydable duplex et super duplex, elle offre une résistance à la corrosion supérieure pour un fonctionnement à long terme en eau de mer. Pour les régions agricoles côtières où l'eau douce est rare et où l'eau souterraine saline ou saumâtre est la source d'irrigation disponible, la série CYH offre la protection contre la corrosion que les pompes standard en fonte ou en acier inoxydable ne peuvent pas fournir.
Principales spécifications : Débit 0,8–750 m³/h | Hauteur 3–130 m | Puissance 2,2–110 kW | Température -20°C à 165°C
5 Référence Rapide pour la Sélection de Pompe d'Irrigation
| Série de pompes | Type | Meilleure application | Matériaux clés | Plage de débit |
|---|---|---|---|---|
| CYA | Centrifuge horizontale | Irrigation des grandes cultures, vergers, paysages ; eau de surface | HT250, SS304/316/316L, 2205, 2507 | 4,5–1 670 m³/h |
| CDL | Verticale multicellulaire | Irrigation haute pression, distribution d'eau sur longue distance | Fonte, acier inoxydable | 0,4–240 m³/h |
| CYW | Centrifuge horizontale | Industriel, municipal, CVC, irrigation ; transfert d'eau propre en service continu | HT250, QT450-12, Bronze, SS304/316 | 4,5–1 660 m³/h |
| CYH | Centrifuge horizontale | Irrigation à l'eau saline, saumâtre et de mer ; agriculture côtière | 304, 316, 316L, Acier Inoxydable Duplex | 0,8–750 m³/h |
Foire Aux Questions sur les Pompes d'Irrigation
Q1 : Comment calculer la taille correcte de la pompe d'irrigation pour ma ferme ?
R : Calculez la hauteur manométrique totale (TDH)—élévation statique plus pertes de charge par frottement dans les tuyaux plus pression de refoulement requise. Déterminez ensuite le débit requis en fonction de votre surface irriguée et des besoins en eau des cultures. Faites correspondre la pompe à ces deux valeurs, en vous assurant que le point de fonctionnement se situe près du point de meilleur rendement (BEP) de la pompe.
Q2 : Quel type de pompe est le meilleur pour un système d'irrigation par puits profond ?
R : Les pompes submersibles sont le choix standard pour les puits de plus de 6 mètres de profondeur. Pour des profondeurs de puits de 100 mètres ou plus, les pompes submersibles multicellulaires fournissent la hauteur nécessaire. Le diamètre de la pompe doit correspondre au diamètre du tubage du puits, et le moteur doit être refroidi par l'eau pompée qui passe dessus.
Q3 : Puis-je utiliser une pompe centrifuge pour puiser l'eau d'une rivière ?
R : Oui, si la pompe est installée à portée d'aspiration de la rivière—généralement dans les 6 mètres verticaux. Utilisez un clapet de pied à l'entrée d'aspiration pour maintenir l'amorçage. Si le niveau de la rivière fluctue considérablement, une pompe auto-amorçante ou une pompe submersible peut être plus appropriée.
Q4 : Quelle est la différence entre une pompe auto-amorçante et une pompe centrifuge standard ?
R : Une pompe auto-amorçante peut évacuer l'air de la conduite d'aspiration et aspirer l'eau sans amorçage manuel. Une pompe centrifuge standard doit être remplie d'eau avant le démarrage. Les pompes auto-amorçantes sont les meilleures pour les applications où la source d'eau est en dessous de la pompe et où la commodité d'amorçage est importante.
Q5 : À quelle fréquence dois-je entretenir ma pompe d'irrigation ?
R : Avant chaque saison d'irrigation, effectuez une inspection complète. Mensuellement pendant la saison, graissez les roulements et vérifiez l'alignement de l'accouplement. En milieu de saison, mesurez le débit et inspectez la roue si le débit a diminué de plus de 10%. À la fin de la saison, vidangez complètement la pompe si des températures de gel sont prévues.
Q6 : Pourquoi ma pompe d'irrigation perd-elle son amorçage ?
R : Les causes les plus courantes sont une fuite d'air dans la conduite d'aspiration (vérifiez tous les raccords et joints), un clapet de pied qui reste ouvert ou obstrué par des débris, ou le niveau d'eau dans la source qui descend en dessous de l'entrée du tuyau d'aspiration.
Q7 : Les pompes d'irrigation solaires valent-elles l'investissement ?
R : Les pompes d'irrigation solaires éliminent les coûts continus de carburant ou d'électricité. Les périodes de récupération varient généralement de 3 à 7 ans en fonction des coûts locaux d'électricité ou de diesel. Elles sont les plus économiquement viables pour l'irrigation goutte à goutte, l'agriculture à petite échelle et l'abreuvement du bétail dans des endroits ensoleillés et hors réseau.
Q8 : Comment puis-je réduire le coût énergétique de ma pompe d'irrigation ?
R : Installez un variateur de fréquence (VFD) pour adapter la vitesse de la pompe à la demande réelle en eau. Réparez rapidement les roues et les bagues d'usure usées. Dimensionnez la tuyauterie de manière adéquate pour minimiser les pertes par frottement. Utilisez une minuterie ou un capteur d'humidité du sol pour éviter les cycles d'irrigation inutiles. Envisagez l'énergie solaire pour une alimentation hors réseau ou d'appoint.
11. Conclusion
Un pompe d'irrigation doit correspondre à la source d'eau, à la demande hydraulique du système d'irrigation et à l'infrastructure électrique disponible. La hauteur manométrique totale (TDH) détermine la capacité de pression requise de la pompe. La source d'eau détermine le type de pompe—centrifuge horizontale pour l'eau de surface, submersible pour les puits profonds, auto-amorçante pour les sources en contrebas. La source d'énergie détermine la configuration du moteur ou du groupe motopropulseur, et l'efficacité énergétique détermine le coût d'exploitation à long terme.
Le cadre de sélection est cohérent pour toutes les applications d'irrigation : identifier la source et la qualité de l'eau, calculer le débit requis, calculer la hauteur manométrique totale, faire correspondre le type de pompe à l'application, sélectionner la source d'énergie et évaluer le coût total de possession. Une installation correcte et un entretien saisonnier garantissent que la pompe fournit un service fiable pendant des années de saisons d'irrigation.
Contact Changyu Pump avec vos besoins d'irrigation. Notre équipe d'ingénierie fournira une recommandation de pompe détaillée et un devis adapté à la source d'eau, au type de culture et à la conception du système d'irrigation spécifiques de votre ferme.
