1. Pendahuluan
Pompa sirkulasi asam adalah masalah teknik yang didefinisikan oleh satu kata: kontinu. Tidak seperti pompa transfer asam yang memindahkan cairan dari titik A ke titik B dan kemudian berhenti, pompa sirkulasi beroperasi dalam loop tertutup, mensirkulasi ulang media korosif yang sama selama berjam-jam, berhari-hari, atau berbulan-bulan tanpa gangguan. Perbedaan operasional tunggal ini - tugas 24/7 yang berkelanjutan - pada dasarnya mengubah kriteria pemilihan untuk sistem penyegelan pompa, pengaturan bantalan, dan ketentuan pendinginan.
Dalam layanan transfer, segel mekanis yang bocor sedikit pada saat penyalaan dapat mengendap dalam operasi yang stabil saat pompa mencapai keseimbangan termal. Dalam layanan sirkulasi, pompa tidak pernah mendapatkan kesempatan itu. Panas menumpuk terus menerus di dalam ruang segel. Asam yang dipompa, yang sudah korosif, menjadi lebih agresif saat suhunya naik. Tekanan uap meningkat, mengurangi head hisap positif bersih yang tersedia (NPSHa) dan meningkatkan risiko kavitasi. Permukaan seal yang bertahan dalam siklus transfer dua jam dapat mengalami kegagalan besar setelah 72 jam sirkulasi terus menerus.
Ini adalah tantangan yang membedakan pompa sirkulasi dari pompa transfer. Panduan ini mencakup jenis pompa yang disesuaikan dengan resirkulasi asam kontinu, kompatibilitas material untuk paparan bahan kimia yang berkelanjutan, strategi penyegelan untuk tugas 24/7, dan kerangka kerja pemilihan terstruktur - memberikan referensi teknik yang diperlukan untuk menentukan pompa sirkulasi yang beroperasi dengan andal di bawah beban termal dan kimiawi yang berkelanjutan. Menggambar lebih dari dua dekade pengalaman merekayasa pompa tahan korosi untuk aplikasi kimia yang menuntut, Changyu Pump menghadirkan keahlian mendalam untuk layanan sirkulasi asam di seluruh industri pelapisan listrik, manufaktur semikonduktor, pemrosesan kimia, dan finishing logam. Hubungi kami dengan parameter loop sirkulasi Anda untuk rekomendasi spesifik.
2. Apa yang dimaksud dengan Pompa Sirkulasi Asam?
Sebuah pompa sirkulasi asam adalah pompa yang secara khusus dikonfigurasikan untuk operasi kontinu dalam sistem loop tertutup di mana fluida korosif yang sama disirkulasi ulang berulang kali. Pompa tidak hanya memindahkan fluida dari satu lokasi ke lokasi lain; pompa ini mempertahankan aliran kontinu, tekanan, dan sering kali keseragaman suhu di seluruh loop proses yang dapat mencakup bejana reaksi, penukar panas, sistem penyaringan, dan tangki proses.
2.1 Bagaimana Pompa Sirkulasi Asam Berbeda dengan Pompa Transfer Asam
Pompa sirkulasi (juga disebut pompa resirkulasi atau pompa loop) menjaga media tetap bergerak dalam sistem tertutup, sebagian besar beroperasi dengan prinsip sentrifugal: impeler mengatur media dalam gerakan radial, menghasilkan aliran dan head. Pompa transfer, sebaliknya, memindahkan fluida dari satu lokasi ke lokasi lain secara terputus-putus - membongkar kapal tanker, mengisi reaktor, mengosongkan drum - lalu berhenti.
Konsekuensi teknik dari perbedaan ini adalah bahwa pompa sirkulasi harus mengatasi tiga tantangan yang tidak dihadapi oleh pompa transfer pada tingkat yang sama:
- Beban panas yang berkelanjutan pada segel. Dalam operasi berkelanjutan, ruang segel mekanis mengakumulasi panas yang akan menghilang di antara siklus dalam layanan transfer. Tanpa pendinginan yang memadai, suhu permukaan segel meningkat, lapisan cairan di antara permukaan menjadi tidak stabil, dan terjadi kegagalan segel dini.
- Keausan yang terakumulasi dari paparan yang terus-menerus. Sementara komponen yang dibasahi pompa transfer terpapar cairan korosif hanya selama siklus pemompaan aktif, komponen pompa sirkulasi terus menerus terendam. Laju korosi yang dapat dikelola dalam layanan intermiten dapat menjadi tidak dapat diterima di bawah paparan terus menerus.
- Persyaratan denyut rendah dan aliran yang stabil. Loop sirkulasi-khususnya yang mengumpankan nozel semprotan, penukar panas, atau membran filtrasi-membutuhkan aliran yang stabil dan bebas denyut. Denyut tekanan dari mekanisme perpindahan positif dapat mengganggu keseragaman proses dan merusak peralatan hilir.
2.2 Konfigurasi Lingkaran Sirkulasi Asam yang Khas
Lingkaran sirkulasi asam yang representatif terdiri dari:
- Tangki proses atau bah yang berisi larutan asam
- Pompa sirkulasi, yang dapat dipasang secara vertikal di dalam tangki (desain kantilever vertikal) atau secara horizontal di luar tangki (dengan kemampuan pengisapan banjir atau pemancing otomatis)
- Saluran pembuangan yang merutekan asam melalui peralatan proses-penukar panas, unit filtrasi, header semprotan, atau bejana reaksi
- Saluran balik yang membawa asam kembali ke tangki, menyelesaikan putaran
Memahami di mana pompa berada dalam lingkaran ini dan apakah pompa harus mengangkat cairan dari tangki di bawah permukaan atau beroperasi dengan pengisapan banjir adalah titik awal untuk pemilihan jenis pompa.
3. Jenis Pompa Sirkulasi Asam dan Kesesuaiannya untuk Resirkulasi
Lima jenis pompa melayani sebagian besar aplikasi sirkulasi asam. Masing-masing memiliki konfigurasi pemasangan, strategi penyegelan, dan kesesuaian yang berbeda untuk tugas berkelanjutan.
3.1 Pompa Sirkulasi Kantilever Vertikal
Pompa kantilever vertikal dirancang khusus untuk pemasangan langsung di dalam tangki proses atau bak penampung, dengan motor dan bantalan yang dipasang pada pelat dasar di atas penutup tangki dan poros panjang yang memanjang ke bawah ke impeler yang terendam. Konfigurasi ini menempatkan semua bearing dan seal di atas level cairan, sepenuhnya terisolasi dari asam korosif.
Untuk sirkulasi asam, desain ini memberikan tiga keuntungan penting. Pertama, tanpa bantalan atau segel yang terendam, pompa mentolerir paparan bahan kimia terus menerus dari layanan sirkulasi tanpa titik kegagalan yang paling umum dari desain horizontal. Kedua, orientasi vertikal menghilangkan kebutuhan akan pipa hisap dan pelapisan awal - impeler sudah terendam dalam cairan proses. Ketiga, banyak desain kantilever vertikal dapat mentolerir pengoperasian kering yang terputus-putus jika level tangki turun, sebuah perlindungan praktis di lingkungan produksi.
Pompa kantilever vertikal dalam bahan tahan korosi (FRPP, PVDF, berlapis fluoroplastik) adalah spesifikasi pekerja keras untuk sirkulasi elektroplating, resirkulasi larutan etsa PCB, dan sirkulasi bah proses kimia, di mana kombinasi kesederhanaan, keandalan, dan ketahanan terhadap korosi sulit ditandingi.
3.2 Pompa Sirkulasi Penggerak Magnetik
Pompa penggerak magnetik menghilangkan segel poros mekanis sepenuhnya dengan mentransmisikan torsi dari motor ke impeler melintasi cangkang penahanan stasioner menggunakan kopling magnetik. Impeler, poros, dan rotor magnet bagian dalam sepenuhnya tertutup di dalam selubung pompa yang disegel - tidak ada poros yang berputar yang menembus batas tekanan. Desain tanpa segel ini mencapai nol kebocoran secara desain, menjadikannya spesifikasi standar untuk sirkulasi asam beracun, mudah terbakar, kemurnian tinggi, atau bernilai tinggi di mana kebocoran segel kecil pun tidak dapat diterima.
Khusus untuk layanan sirkulasi, pompa penggerak magnetik menawarkan keunggulan yang menarik dibandingkan pompa yang disegel secara mekanis: pompa ini menghilangkan segel sebagai jalur kebocoran dan item perawatan. Dalam sirkulasi berkelanjutan, segel mekanis memerlukan pemantauan berkelanjutan, suplai air siram, dan penggantian berkala - beban yang dihilangkan oleh pompa penggerak magnetik sepenuhnya.
Namun, pompa penggerak magnetik membutuhkan cairan yang bersih. Bantalan internal yang dilumasi produk dan jalur sirkulasi pendingin dapat rusak oleh padatan abrasif atau zat terlarut yang mengkristal yang terakumulasi selama sirkulasi terus menerus. Untuk aliran asam yang mengandung partikel katalis halus atau garam yang mengkristal, pompa yang disegel secara mekanis dengan rencana penyiraman yang sesuai atau pompa diafragma listrik mungkin merupakan pilihan yang lebih praktis. Selain itu, dalam sirkulasi asam bersuhu tinggi yang terus menerus, pemanasan arus pusar di dalam kopling magnetik dapat meningkatkan suhu selubung penahanan di luar suhu proses yang diharapkan, sehingga memerlukan pemantauan dan, dalam beberapa kasus, pendinginan eksternal pada area magnet.
Untuk aplikasi pabrik petrokimia dan kimia tugas berat, pompa penggerak magnetik dirancang sesuai dengan API 685 menyediakan standar yang mengatur untuk pompa sentrifugal tanpa seal dalam layanan berbahaya, yang mencakup desain minimum, pengujian, dinamika, dan persyaratan material.

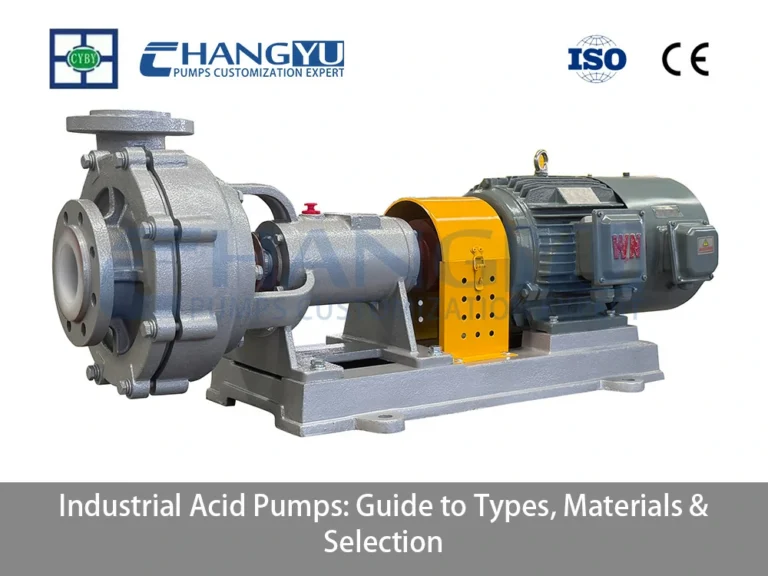

3.3 Pompa Sirkulasi Sentrifugal Berlapis Fluoroplastik
Pompa sentrifugal berlapis fluoroplastik adalah pekerja keras industri untuk sirkulasi asam aliran tinggi. Pompa ini menggabungkan kelembaman kimiawi dari lapisan PTFE, PFA, atau FEP dengan kekuatan struktural dari casing baja, memungkinkan laju aliran dari sekitar 1 hingga 2.600 m³/jam dengan debit head hingga 130 m.
Untuk layanan sirkulasi, pompa berlapis fluoroplastik menawarkan dua keuntungan praktis. Pertama, lapisan ini mengisolasi komponen logam struktural pompa dari asam korosif sepenuhnya, memberikan ketahanan kimiawi yang hampir universal untuk asam kuat dan aliran kimiawi campuran. Kedua, pompa sentrifugal menghasilkan aliran kontinu dan bebas denyut yang dibutuhkan oleh loop sirkulasi - tidak seperti desain perpindahan positif yang menghasilkan denyut tekanan.
Pompa ini dirancang untuk tugas kontinu dalam berbagai aplikasi proses, termasuk transfer asam, sirkulasi, dan umpan reaktor. Sistem sirkulasi internal khusus memastikan bahwa cincin seal mekanis tetap berada di dalam zona cair dan terus menerus dibilas dan didinginkan oleh media yang dipompa, mempertahankan operasi seal yang stabil selama proses sirkulasi yang lama.
Ketika menentukan pompa sentrifugal berlapis fluoroplastik untuk layanan sirkulasi, seal mekanis dan rencana flush harus disesuaikan dengan kimia dan suhu asam. Untuk asam panas atau asam dengan pelumasan yang buruk, segel mekanis ganda dengan cairan penghalang (API Plan 53) atau ruang segel berjaket dengan pendingin eksternal mungkin diperlukan untuk menjaga keandalan segel dalam operasi berkelanjutan.
3.4 Pompa Sirkulasi Pemancing Otomatis
Pompa sentrifugal self-priming dirancang untuk mengevakuasi udara dari saluran hisap, menciptakan vakum yang diperlukan untuk menarik cairan ke dalam pompa tanpa priming manual. Dalam layanan sirkulasi asam, desain self-priming melayani ceruk khusus: instalasi di mana pompa harus dipasang di atas tangki asam dan tidak dapat mengandalkan hisapan banjir yang diumpankan secara gravitasi.
Kemampuan self-priming sangat berharga dalam loop sirkulasi di mana pompa dapat kehilangan priming selama penggantian tangki, siklus pembersihan, atau gangguan proses. Pompa sentrifugal standar akan membutuhkan pemancing ulang secara manual setelah setiap kejadian; pompa pemancing otomatis akan menyala kembali secara otomatis.
Untuk servis asam, pompa self-priming biasanya dibuat dengan lapisan fluoroplastik (FEP atau PFA) untuk menggabungkan ketahanan korosi dengan desain hidraulik self-priming. Segel mekanis bellow eksternal, yang dapat ditentukan dalam konfigurasi yang tahan terhadap bahan kimia, memberikan keandalan penyegelan yang diperlukan untuk sirkulasi asam yang berkelanjutan.
3.5 Pompa Sirkulasi Diafragma Listrik
Untuk loop sirkulasi asam di mana asam mengandung partikel abrasif, padatan yang mengkristal, atau kondisi viskositas tinggi di mana pompa penggerak sentrifugal dan magnetik mengalami keausan yang dipercepat - pompa diafragma listrik menawarkan alternatif pemancing otomatis tanpa seal. Diafragma mengisolasi cairan proses dari mekanisme penggerak, menghilangkan segel mekanis dan jalur kebocoran yang terkait.
Pompa diafragma listrik memberikan aliran yang stabil dan kontinu tanpa infrastruktur udara bertekanan yang diperlukan oleh model pneumatik (AODD). Kemampuannya untuk menangani asam yang sarat padatan dan mengeringkan tanpa kerusakan menjadikannya pilihan praktis untuk loop sirkulasi yang melibatkan pemulihan asam limbah, proses asam berbasis bubur, dan sirkulasi terputus-putus dengan sering berhenti dan mulai.
3.6 Perbandingan Jenis Pompa untuk Sirkulasi Asam
| Jenis Pompa | Instalasi | Metode Penyegelan | Kebocoran Nol | Toleransi Uji Coba Kering | Aplikasi Sirkulasi Terbaik |
|---|---|---|---|---|---|
| Kantilever Vertikal | Tangki bagian dalam (dipasang di atas) | Tidak ada segel yang terendam | Tidak (segel di atas cairan) | Baik (terputus-putus) | Tangki elektroplating, sirkulasi bah |
| Penggerak Magnetik | Eksternal (horizontal) | Tanpa penutup (cangkang statis) | Ya (sesuai desain) | Buruk (bantalan membutuhkan cairan) | Sirkulasi asam yang beracun, dengan kemurnian tinggi, dan berbahaya |
| Sentrifugal Berlapis Fluoroplastik | Eksternal (horizontal) | Segel mekanis | Tidak (bergantung pada segel) | Miskin | Sirkulasi asam curah aliran tinggi |
| Sentrifugal Pemancing Otomatis | Eksternal (di atas tangki) | Segel mekanis | Tidak (bergantung pada segel) | Terbatas | Sirkulasi di atas tangki dengan sering berhenti |
| Diafragma Listrik | Eksternal (di atas tangki) | Tanpa penutup (diafragma) | Ya (sesuai desain) | Luar biasa | Sirkulasi asam yang sarat padatan, mengkristal, atau memiliki viskositas tinggi |
4. Cara Memilih Bahan dan Penyegelan untuk Sirkulasi Asam Kontinu
Pemilihan bahan untuk sebuah pompa sirkulasi asam harus memperhitungkan efek kumulatif dari paparan bahan kimia yang terus menerus. Bahan yang tidak menunjukkan degradasi yang terlihat setelah satu jam kontak terputus-putus dapat kehilangan integritas mekanis setelah berminggu-minggu perendaman tanpa henti dalam asam yang sama pada suhu tinggi.
4.1 Kompatibilitas Bahan untuk Asam Umum
PP (Polypropylene) memberikan ketahanan ekonomis terhadap asam sulfat encer (≤40%), asam klorida (≤37% pada suhu sekitar), dan natrium hidroksida (≤50%) pada suhu di bawah 80°C. Ini adalah bahan standar untuk loop sirkulasi elektroplating di mana kimia asam sedang dan biaya merupakan pertimbangan utama. PP tidak kompatibel dengan asam nitrat (pengoksidasi kuat) atau dengan asam klorida pekat di atas 37%.
PVDF (Polivinilidena Fluorida) memberikan ketahanan yang sangat baik terhadap asam sulfat pekat (hingga 98%), asam klorida pada semua konsentrasi, asam nitrat, dan sebagian besar pelarut organik pada suhu hingga 100°C. Untuk asam konsentrasi tinggi dan sirkulasi suhu tinggi, PVDF menawarkan kompatibilitas yang terverifikasi. Kekuatan mekanisnya yang lebih tinggi dibandingkan dengan PP juga membuatnya cocok untuk pompa sirkulasi yang mengalami siklus termal dan variasi tekanan.
PTFE (Polytetrafluoroethylene) menawarkan ketahanan kimiawi yang hampir universal hingga sekitar 120°C. PFA (Perfluoroalkoksi) memperluas kemampuan ini hingga sekitar 160°C untuk komponen pompa struktural, meskipun bahan PFA sendiri dapat menahan suhu operasi terus menerus hingga sekitar 210°C dalam aplikasi statis di mana beban mekanis minimal. Keduanya inert terhadap hampir semua bahan kimia industri yang ditemui dalam layanan sirkulasi asam. Untuk aliran asam campuran di mana bahan kimia yang tepat dapat bervariasi - umum dalam pemrosesan kimia dan manufaktur farmasi - pompa berlapis PTFE dan PFA memberikan margin keamanan material yang paling luas.
Untuk sebagian besar asam, PVDF adalah bahan yang lebih disukai untuk konstruksi pompa sirkulasi karena kombinasi ketahanan kimia dan kekuatan mekanisnya. Bahan harus dipilih berdasarkan asam tertentu, konsentrasinya, dan suhu operasi.
Baja Tahan Karat 316L memiliki batas yang terdokumentasi dengan baik dengan asam mineral - gagal dengan cepat dalam asam klorida pada konsentrasi apa pun dan dalam asam sulfat di atas sekitar 15% - dan tidak disarankan untuk layanan sirkulasi asam tanpa verifikasi kompatibilitas menyeluruh. UHMW-PE memberikan perlindungan keausan dan korosi gabungan untuk loop sirkulasi di mana asam mengandung partikel abrasif, pada suhu hingga sekitar 90 ° C. Dalam kondisi uji keausan abrasif standar, ketahanan aus UHMW-PE kira-kira empat kali lipat dari PA66 dan PTFE, dan 7-10 kali lipat dari baja karbon dan baja tahan karat.
4.2 Referensi Cepat Kompatibilitas Material
| Asam | Konsentrasi / Suhu | PP | PVDF | PTFE / PFA | 316L SS |
|---|---|---|---|---|---|
| Asam sulfat | ≤40%, ≤25°C | ✅ | ✅ | ✅ | ❌ |
| Asam sulfat | 40-98% | ❌ | ✅ | ✅ | ❌ |
| Asam klorida | ≤37%, ≤25°C | ✅ | ✅ | ✅ | ❌ |
| Asam klorida | > 37% atau panas | ❌ | ✅ | ✅ | ❌ |
| Asam nitrat | Konsentrasi apa pun | ❌ | ✅ | ✅ | ⚠️ |
| Asam fosfat | ≤85%, ≤80°C | ✅ | ✅ | ✅ | ⚠️ |
| Natrium hidroksida | ≤50% | ✅ | ✅ | ✅ | ✅ |
| Hidrogen peroksida (H₂O₂) | Konsentrasi apa pun | ❌ | ✅ | ✅ | ❌ |
Catatan: Untuk asam klorida pada suhu tinggi (>80 ° C), lapisan PTFE dan PFA dapat mengalami perembesan uap HCl melalui lapisan ke antarmuka selubung logam, yang berpotensi menyebabkan korosi bagian belakang. Untuk kondisi ini, lapisan PFA dengan ketebalan minimum 8-12 mm direkomendasikan, dan pengujian integritas ultrasonik secara berkala pada lapisan harus dilakukan sebagai bagian dari program pemeliharaan pompa.
4.3 Pemilihan Segel untuk Tugas Sirkulasi Berkelanjutan
Segel mekanis adalah komponen yang paling rentan terhadap degradasi tugas kontinu dalam pompa sirkulasi asam. Tiga strategi penyegelan biasanya digunakan:
Segel mekanis tunggal dengan pendinginan sirkulasi internal. Dalam desain ini, saluran sirkulasi internal mengarahkan sebagian asam yang dipompa melalui ruang segel, mendinginkan permukaan segel dan membuang panas. Pendekatan ini berfungsi untuk sirkulasi suhu sedang (di bawah sekitar 80 ° C) dengan asam yang tidak mengkristal. Sistem sirkulasi internal khusus memastikan bahwa cincin seal selalu berada dalam zona cair dan terus menerus disiram dengan media yang dipompa, yang memberikan pendinginan dan pembersihan yang cukup pada permukaan seal.
Segel mekanis ganda dengan cairan penghalang (API Plan 53). Cairan penghalang bertekanan bersirkulasi di antara dua segel mekanis, menjaga permukaan segel tetap dingin dan terisolasi dari asam proses. Setiap kebocoran yang melintasi segel inboard adalah cairan penghalang ke dalam proses, bukan asam ke atmosfer. Tekanan fluida penghalang harus dipertahankan di atas tekanan fluida proses pada permukaan seal untuk memastikan arah kebocoran ke dalam. Konfigurasi ini wajib untuk sirkulasi asam panas (di atas 80 ° C), servis asam berbahaya, atau ketika asam memiliki pelumasan yang buruk.
Penggerak magnetik (tanpa seal). Menghilangkan segel mekanis sepenuhnya. Torsi disalurkan melintasi cangkang penahanan yang tidak bergerak, dan asam proses tertutup sepenuhnya. Konfigurasi ini digunakan ketika asam beracun, mudah terbakar, bernilai sangat tinggi, atau ketika menghilangkan pemeliharaan segel adalah prioritas. Kompensasinya adalah bahwa pompa penggerak magnetik membutuhkan cairan bersih untuk melindungi bantalan internal.
4.4 Perlindungan Uji Coba Kering
Dalam layanan sirkulasi, pompa dapat mengalami kekeringan jika level tangki proses turun di bawah saluran masuk hisap - selama penggantian tangki, operasi pembersihan, atau gangguan proses. Desain kantilever vertikal dapat mentolerir pengoperasian kering yang terputus-putus karena semua bantalan berada di atas level cairan. Pompa self-priming dengan desain rongga pompa khusus juga dapat menahan kondisi vakum sementara dan mencegah pengeringan. Untuk pompa horizontal yang disegel secara mekanis, perlindungan pengoperasian kering-seperti sensor level tangki yang saling bertautan dengan motor pompa-adalah perlindungan yang direkomendasikan.
5. Bagaimana Memilih Pompa Sirkulasi Asam yang Tepat: Kerangka Kerja 5 Langkah
Langkah 1: Mengkarakterisasi Kimia Asam dan Parameter Lingkaran Sirkulasi
Dokumentasikan jenis asam, konsentrasi, suhu (termasuk setiap kunjungan proses dan suhu sirkulasi kondisi-mapan), berat jenis, viskositas, dan keberadaan padatan, zat terlarut yang mengkristal, atau evolusi gas. Untuk loop sirkulasi, dokumentasikan juga volume total sistem, laju aliran sirkulasi yang diperlukan (dalam perputaran per jam), dan head statis yang harus diatasi oleh pompa.
Langkah 2: Tentukan Laju Aliran yang Dibutuhkan dan Total Head Dinamis
Hitung laju aliran sirkulasi yang diperlukan dan head dinamis total (TDH), dengan memperhitungkan kerugian gesekan melalui seluruh loop sirkulasi-pipa, penukar panas, filter, nosel semprot, dan saluran balik. Untuk sirkulasi loop tertutup, komponen head statis biasanya kecil (pompa mengangkat fluida ke titik tertinggi dalam loop, dan saluran balik memberikan efek sifon), tetapi kerugian gesekan melalui peralatan loop bisa menjadi signifikan. Untuk sistem sirkulasi, laju aliran sering ditentukan dalam hal perputaran tangki per jam, dengan 2-10 perputaran per jam biasanya tergantung pada persyaratan proses.
Langkah 3: Pilih Jenis Pompa Berdasarkan Persyaratan Instalasi dan Tugas
| Kondisi Operasi | Jenis Pompa yang Direkomendasikan |
|---|---|
| Pompa dipasang langsung di tangki proses; kimia asam sedang | Kantilever vertikal |
| Beracun, mudah terbakar, atau asam bernilai tinggi; tidak diperlukan kebocoran | Penggerak magnetik |
| Sirkulasi asam curah aliran tinggi; perawatan segel mekanis dapat diterima | Sentrifugal berlapis fluoroplastik |
| Pompa dipasang di atas tangki; tidak dapat mengandalkan hisapan banjir | Sentrifugal pemancing otomatis |
| Sirkulasi asam yang sarat padatan, mengkristal, atau memiliki viskositas tinggi | Diafragma listrik |
Langkah 4: Sesuaikan Bahan dan Penyegelan dengan Kondisi Tugas Kontinu
Pilih sistem bahan berdasarkan data kompatibilitas khusus asam. Untuk sirkulasi kontinu pada suhu tinggi, pilih material dengan kompatibilitas jangka panjang yang terdokumentasi pada suhu sirkulasi kondisi tunak-bukan hanya suhu proses nominal. Untuk pompa yang disegel secara mekanis, pastikan bahwa rencana pembilasan segel memadai untuk beban panas yang terus menerus.
Langkah 5: Verifikasi Margin NPSH dan Ukuran Motor
Untuk pompa sentrifugal, pastikan NPSH yang tersedia (NPSHa) melebihi NPSH yang dibutuhkan pompa (NPSHR) dengan margin minimum 1 meter. Untuk asam pada suhu tinggi, hitung NPSHa menggunakan tekanan uap pada suhu sirkulasi maksimum-kenaikan suhu sebesar 10°C dapat mengurangi NPSHa sebesar 2-3 meter untuk cairan encer. Pastikan bahwa motor memiliki ukuran yang sesuai dengan berat jenis asam pada laju aliran desain. Untuk sirkulasi kontinu, tentukan motor dengan faktor servis minimal 1,15 untuk mengakomodasi penuaan termal pada belitan motor selama jam kerja yang lama.
6. Aplikasi Pompa Sirkulasi Asam di Seluruh Industri Utama
Elektroplating dan Finishing Logam: Sirkulasi larutan pelapisan berbasis asam secara terus menerus (asam sulfat, asam klorida, asam kromat) melalui tangki pengolahan dan sistem penyaringan. Pompa harus mempertahankan aliran yang stabil dan menahan kimia asam spesifik dari rendaman pelapisan. Pompa sirkulasi untuk pelapisan listrik memastikan komposisi dan suhu rendaman yang seragam.
Manufaktur Semikonduktor dan Elektronik: Resirkulasi larutan etsa, pengupas fotoresis, dan asam pembersih melalui peralatan pemrosesan yang dikontrol suhu. Persyaratan kemurnian tinggi menuntut komponen yang dibasahi dengan lapisan PTFE atau PFA tanpa risiko kontaminasi logam. Pompa penggerak magnetik banyak digunakan untuk aplikasi ini karena desainnya yang tanpa segel mencegah kebocoran dan pembentukan partikel.
Pengolahan Kimia: Sirkulasi asam curah melalui reaktor, penukar panas, dan sistem distilasi. Pompa sentrifugal berlapis fluoroplastik melayani tugas ini, dengan laju aliran dari sekitar 10 hingga 2.600 m³/jam tergantung pada skala proses.
Pengawetan Baja: Sirkulasi terus menerus dari asam klorida atau asam sulfat yang dipanaskan melalui bak pengawetan. Pompa harus menangani suhu tinggi dan menahan asam tertentu pada konsentrasi operasinya. Pompa kantilever vertikal biasanya ditentukan untuk aplikasi ini karena toleransinya terhadap lingkungan kimiawi yang agresif dan pemeliharaannya yang disederhanakan.
Pengolahan Air dan Air Limbah: Sirkulasi larutan asam untuk penyesuaian pH, takaran bahan kimia, dan resirkulasi scrubber. Pompa pemancing otomatis atau penggerak magnetik yang lebih kecil digunakan untuk aplikasi pengukuran.
Manufaktur Farmasi: Sirkulasi larutan pembersih berbasis asam melalui sistem reaktor baja tahan karat (CIP). Pompa penggerak magnetik berlapis PFA memadukan ketahanan bahan kimia yang diperlukan untuk bahan kimia pembersih yang agresif dengan penahanan tanpa kebocoran yang penting untuk lingkungan produksi farmasi.
7. Kiat Praktis untuk Pemasangan dan Pengoperasian
Rancang pipa untuk ekspansi termal. Loop sirkulasi yang beroperasi pada suhu tinggi harus mengakomodasi pemuaian pipa. Gunakan sambungan ekspansi atau sambungan fleksibel pada flensa hisap dan pelepasan pompa untuk mencegah tekanan pipa disalurkan ke selubung pompa.
Pasang saringan penghisap. Saringan pada hisapan pompa melindungi pompa dari serpihan yang dapat merusak impeler atau menyumbat saluran pembilasan seal. Untuk pompa penggerak magnetik, saringan hisap sangat penting, karena padatan dapat menumpuk di bantalan internal dan saluran pendingin.
Memantau suhu ruang segel. Dalam layanan sirkulasi kontinu, suhu ruang seal yang meningkat menunjukkan aliran flush yang tidak memadai, akumulasi padatan pada permukaan seal, atau timbulnya degradasi permukaan seal. Suhu ruang segel yang sedang tren memberikan peringatan dini tentang kegagalan segel yang akan datang.
Memberikan perlindungan saat kering. Untuk pompa horizontal yang disegel secara mekanis yang dipasang di luar tangki proses, sensor level rendah di dalam tangki yang saling bertautan dengan motor pompa mencegah pompa menjadi kering jika level tangki turun.
Siram pompa setelah dimatikan. Jika loop sirkulasi tidak digunakan selama lebih dari 24 jam, siram pompa dengan air atau larutan pembersih yang sesuai untuk mencegah residu asam mengkristal pada permukaan seal, impeler, dan permukaan casing.
8. Solusi Pompa Changyu untuk Sirkulasi Asam
Changyu Pump menawarkan empat platform pompa yang dirancang untuk layanan sirkulasi asam di seluruh industri elektroplating, pemrosesan kimia, manufaktur semikonduktor, dan finishing logam.
Pompa Sentrifugal Fluoroplastik Seri CYF
Seri CYF adalah pompa sentrifugal satu tahap, hisap tunggal yang dirancang sesuai dengan standar internasional dengan menggunakan teknologi pompa non-logam yang canggih. Casing dan komponen aliran-aliran dilapisi dengan FEP, PFA, atau PTFE fluoroplastik, memberikan kompatibilitas kimiawi yang terverifikasi untuk asam sulfat, asam klorida, asam nitrat, asam fluorida, alkali kuat, zat pengoksidasi, dan air limbah korosif pada kisaran suhu -20°C hingga 180°C. Untuk layanan sirkulasi, Seri CYF memberikan aliran kontinu dan bebas pulsa yang diperlukan oleh sistem proses loop tertutup. Sistem sirkulasi internal khusus memastikan bahwa cincin segel mekanis terus menerus dibilas dan didinginkan oleh media yang dipompa, menjaga operasi segel yang stabil selama proses sirkulasi yang diperpanjang. Ini berarti Anda dapat menentukan satu pompa untuk sirkulasi asam aliran tinggi dan tugas transfer asam yang terputus-putus tanpa mengubah arsitektur pompa.
Spesifikasi Utama: Aliran 1,6-2,600 m³/jam | Head 5-130 m | Daya 1,5-110 kW | Kecepatan 1.450-2.900 rpm | Temperatur -20°C hingga 180°C | Bahan: FEP, PFA, PTFE
Pompa Lumpur Baja Tahan Karat Seri HB
Seri HB adalah pompa sentrifugal horizontal efisiensi tinggi, satu tahap, hisap tunggal yang dirancang sesuai dengan ISO 2858 dan sesuai dengan Standar CE. Dibangun dengan struktur yang dibasahi baja tahan karat - dapat disesuaikan dalam 304, 316, 316L, 2205, dan 2507-menangani bubur abrasif dan cairan korosif sedang di lingkungan industri yang menuntut. Untuk aplikasi sirkulasi asam, Seri HB dalam duplex stainless (2205, 2507) berfungsi di mana bahan kimia asam kompatibel dengan jalur yang dibasahi logam dan loop sirkulasi membutuhkan daya tahan mekanis pompa logam. Hal ini menjadikan Seri HB pilihan yang tahan lama dan dapat diservis untuk aplikasi seperti sirkulasi air proses di pabrik asam dan resirkulasi lumpur yang agak asam, di mana pompa berlapis fluoroplastik mungkin tidak diperlukan tetapi stainless standar tidak akan memberikan masa pakai yang memadai.
Spesifikasi Utama: Aliran 10-60 m³/jam | Head 20-120 m | Daya 3-45 kW | Kecepatan 2.900 rpm | Suhu -20°C hingga 120°C | Bahan: 304, 316, 316L, 2205, 2507
Pompa Sentrifugal Pemancing Otomatis Berjajar Fluorin Seri FZB
Seri FZB adalah pompa sentrifugal pemancing otomatis dengan komponen aliran-aliran yang dilapisi FEP (F46) atau PFA. Setelah diisi pada awalnya, pompa secara otomatis mengeluarkan udara dari saluran hisap dan mempertahankan operasi terus menerus tanpa sistem priming eksternal. Untuk aplikasi sirkulasi asam di mana pompa dipasang di atas tangki, kemampuan self-priming menghilangkan kebutuhan akan hisap yang banjir dan menyediakan restart yang andal setelah gangguan proses - keuntungan praktis di lingkungan produksi di mana tangki diganti atau dibersihkan secara berkala. Segel mekanis bellow eksternal tahan terhadap serangan kimia, dan pompa menangani asam, alkali, dan pelarut pada suhu dari -20 ° C hingga 150 ° C.
Spesifikasi Utama: Aliran 2,5-100 m³/jam | Head 15-50 m | Daya 0,75-55 kW | Kecepatan 968-3.450 rpm | Temperatur -20°C hingga 150°C | Bahan: FEP (F46), PFA
Pompa Semi-Submersible Fluoroplastik Seri FYH
Seri FYH adalah pompa semi-submersible vertikal yang dirancang untuk pemasangan di dalam tangki penyimpanan bahan kimia, bah proses, dan bejana sirkulasi asam. Desain vertikal menempatkan motor di atas penutup tangki, sehingga tidak ada lagi bearing dan seal yang terendam. Komponen yang dibasahi dibuat dari FEP atau UHMW-PE, tahan terhadap asam kuat, basa kuat, pelarut organik, dan zat pengoksidasi kuat. Pompa beroperasi secara stabil di bawah fluktuasi suhu dari -20 ° C hingga 90 ° C. Untuk loop sirkulasi di mana pompa harus dipasang langsung di dalam tangki - yang umum terjadi pada operasi pelapisan logam, pemrosesan kimia, dan pencucian asam - Seri FYH menggabungkan kesederhanaan pemasangan vertikal dengan perlindungan korosi fluoroplastik penuh, sehingga mengurangi kerumitan pemasangan dan persyaratan perawatan jangka panjang dibandingkan dengan konfigurasi pompa yang dipasang secara eksternal.
Spesifikasi Utama: Aliran 5-400 m³/jam | Head 5-50 m | Daya 0,75-90 kW | Kecepatan 968-3.450 rpm | Temperatur -20°C hingga 90°C | Bahan: FEP, UHMW-PE
9. Pertanyaan yang Sering Diajukan Tentang Pompa Sirkulasi Asam
T1: Apa perbedaan antara pompa sirkulasi asam dan pompa transfer asam?
J: Sebuah pompa sirkulasi asam beroperasi secara terus menerus dalam loop tertutup, mensirkulasi ulang cairan korosif yang sama untuk waktu yang lama. Pompa transfer memindahkan fluida dari satu lokasi ke lokasi lain secara terputus-putus. Pompa sirkulasi harus mengatasi beban panas yang berkelanjutan pada seal, akumulasi korosi dari paparan terus menerus, dan kebutuhan akan aliran bebas pulsa - tantangan yang dihadapi pompa transfer pada tingkat yang jauh lebih rendah. Seperti yang dicatat oleh Pumpworks, pompa sirkulasi membantu mensirkulasi ulang cairan yang sama untuk menjaga aliran, tekanan, dan suhu yang konsisten, sedangkan pompa transfer digunakan untuk memindahkan cairan dari satu lokasi ke lokasi lain.
T2: Jenis pompa mana yang terbaik untuk sirkulasi asam kontinu?
J: Untuk asam beracun, mudah terbakar, atau bernilai tinggi, a pompa penggerak magnetik menyediakan penahanan tanpa kebocoran dan meniadakan perawatan seal. Untuk pelapisan listrik dan sirkulasi bah, a pompa kantilever vertikal menawarkan pemasangan yang sederhana dan toleransi uji coba kering. Untuk sirkulasi asam curah aliran tinggi, a pompa sentrifugal berlapis fluoroplastik dengan rencana pembilasan seal yang sesuai memberikan layanan berkelanjutan yang hemat biaya. Untuk instalasi di atas tangki, a pompa sentrifugal pemancing otomatis dengan lapisan fluoroplastik meniadakan kebutuhan akan penyedotan banjir. Untuk aliran asam yang sarat padatan atau mengkristal, sebuah pompa diafragma listrik memberikan toleransi padatan yang tidak dapat ditandingi oleh jenis pompa lainnya.
T3: Dapatkah pompa penggerak magnetik digunakan untuk sirkulasi asam?
J: Ya. Pompa penggerak magnetik sangat cocok untuk sirkulasi asam karena pompa ini menghilangkan segel mekanis-komponen yang paling rentan terhadap degradasi tugas berkelanjutan. Desain tanpa segel memberikan penahanan tanpa kebocoran dan menghilangkan pemeliharaan segel yang sedang berlangsung. Namun, pompa penggerak magnetik memerlukan cairan bersih, karena padatan dapat merusak bantalan internal yang dilumasi produk dan terakumulasi dalam saluran pendingin. Dalam sirkulasi asam suhu tinggi yang terus menerus, pemanasan arus pusar di dalam kopling magnetik dapat meningkatkan suhu selubung penahanan di atas suhu proses yang diharapkan, sehingga memerlukan pemantauan suhu pada selubung penahanan.
T4: Bahan apa yang kompatibel dengan sirkulasi asam kontinu?
J: Untuk asam mineral umum dalam layanan sirkulasi, PVDF memberikan ketahanan yang sangat baik terhadap asam sulfat (hingga 98%), asam klorida pada semua konsentrasi, dan asam nitrat, pada suhu hingga 100°C. PP ekonomis untuk asam encer pada suhu sedang (≤40% sulfat, ≤37% hidroklorida, ≤25°C). PTFE dan PFA memberikan ketahanan kimiawi yang hampir universal hingga sekitar 120°C dan 160°C pada komponen struktural, masing-masing, meskipun bahan PFA itu sendiri dapat bertahan hingga sekitar 210°C dalam aplikasi statis. Bahan harus dipilih berdasarkan asam spesifik, konsentrasinya, dan suhu operasi.
T5: Bagaimana cara melindungi segel mekanis dalam sirkulasi asam yang terus menerus?
J: Untuk sirkulasi suhu sedang, segel mekanis tunggal dengan pendinginan sirkulasi internal-di mana media yang dipompa secara terus menerus menyiram dan mendinginkan permukaan segel-mungkin sudah cukup. Untuk suhu yang lebih tinggi atau asam berbahaya, a segel mekanis ganda dengan cairan penghalang (API Plan 53) menyediakan pendinginan dan penahanan tambahan. Untuk persyaratan tanpa kebocoran, a pompa penggerak magnetik (tanpa sambungan) menghilangkan segel sepenuhnya.
T6: Dapatkah saya memasang pompa sirkulasi asam di atas tangki?
J: Ya, dua konfigurasi memungkinkan pemasangan di atas tangki. A pompa sentrifugal pemancing otomatis dengan lapisan fluoroplastik dapat mengevakuasi udara dari saluran hisap dan mengangkat asam dari tangki tanpa priming manual. Pompa sentrifugal standar dapat dipasang di atas tangki hanya jika pompa tersebut memiliki hisap yang banjir - yang berarti level cairan di dalam tangki berada di atas saluran masuk hisap pompa - atau jika katup kaki dipasang untuk mempertahankan kondisi prima di antara siklus.
T7: Apa yang menyebabkan pompa sirkulasi asam rusak sebelum waktunya?
J: Penyebab paling umum adalah: pendinginan seal yang tidak memadai dalam operasi berkelanjutan, yang menyebabkan degradasi termal pada permukaan seal; pemilihan material berdasarkan data pemaparan intermiten daripada data pencelupan kontinu; kavitasi akibat NPSHA yang tidak mencukupi pada suhu sirkulasi yang tinggi; dan operasi kering ketika level tangki proses turun di bawah saluran masuk hisap tanpa penghentian pompa secara otomatis.
T8: Bagaimana cara mengukur pompa sirkulasi asam?
J: Hitung laju aliran sirkulasi yang diperlukan dalam hal perputaran tangki per jam (biasanya 2-10 perputaran per jam tergantung pada prosesnya). Tentukan total head dinamis, dengan memperhitungkan kerugian gesekan melalui semua komponen loop-pipa, penukar panas, filter, dan nosel semprot. Verifikasi NPSHa pada suhu sirkulasi maksimum. Ukuran motor untuk berat jenis asam pada laju aliran desain, dengan faktor servis minimal 1,15 untuk tugas kontinu.
10. Rekomendasi Ahli dari Insinyur Pompa Changyu
- Pilih jenis pompa berdasarkan persyaratan instalasi dan penahanan, bukan hanya aliran dan head. Pompa kantilever vertikal menyederhanakan sirkulasi yang dipasang di tangki. Pompa penggerak magnetik menyediakan penahanan tanpa kebocoran untuk asam berbahaya. Pompa sentrifugal berlapis fluoroplastik melayani sirkulasi aliran tinggi secara ekonomis. Pompa self-priming memungkinkan pemasangan di atas tangki. Pompa diafragma listrik menangani aliran asam yang sarat padatan atau mengkristal. Sesuaikan jenis pompa dengan persyaratan instalasi dan keselamatan terlebih dahulu.
- Verifikasi kompatibilitas material pada suhu sirkulasi kondisi tunak, bukan pada suhu proses nominal. Dalam sirkulasi kontinu, suhu asam sering kali naik di atas titik setel nominal karena input energi pompa dan panas proses. Bahan yang kompatibel pada suhu 25°C mungkin gagal pada suhu 65°C. Konfirmasikan kompatibilitas pada suhu sirkulasi maksimum yang diharapkan.
- Rancang pendingin segel untuk tugas yang berkelanjutan. Dalam layanan sirkulasi, seal tidak mendapatkan periode pendinginan yang disediakan oleh transfer intermiten. Tentukan rencana pembilasan seal (pendinginan sirkulasi internal untuk suhu sedang, seal ganda dengan cairan penghalang untuk suhu tinggi atau asam berbahaya) yang dapat menopang beban panas yang terus menerus.
- Lindungi pompa dari pengoperasian kering. Pasang sensor level tangki yang saling bertautan dengan motor pompa untuk pompa yang disegel secara mekanis. Untuk desain kantilever vertikal dan pemancing otomatis, verifikasi toleransi pengoperasian kering pompa dalam kondisi kimia asam dan suhu tertentu dari loop sirkulasi.
11. Kesimpulan
Sebuah pompa sirkulasi asam ditentukan oleh siklus kerja yang harus dipertahankannya. Tidak seperti pompa transfer yang memindahkan asam secara intermiten, pompa sirkulasi beroperasi terus menerus dalam loop tertutup, mensirkulasi ulang media korosif untuk waktu yang lama di bawah beban termal dan kimiawi yang berkelanjutan. Profil operasional ini menuntut jenis pompa, bahan, dan strategi penyegelan yang secara khusus disesuaikan dengan tugas berkelanjutan.
Pompa kantilever vertikal menyederhanakan sirkulasi yang dipasang di tangki tanpa segel yang terendam. Pompa penggerak magnetik menyediakan penahanan tanpa kebocoran untuk asam berbahaya dan asam dengan kemurnian tinggi. Pompa sentrifugal berlapis fluoroplastik melayani sirkulasi curah aliran tinggi dengan pengiriman bebas pulsa. Pompa sentrifugal self-priming memungkinkan pemasangan di atas tangki dengan kemampuan repriming otomatis. Pompa diafragma elektrik menangani aliran asam yang sarat padatan dan mengkristal yang sulit ditangani oleh jenis pompa lainnya.
Di semua jenis, prinsip-prinsipnya tetap konsisten: pilih bahan untuk asam tertentu pada suhu sirkulasi maksimum, rancang pendingin seal untuk beban panas yang terus menerus, lindungi pompa dari pengoperasian yang kering, dan ukuran motor untuk tugas yang terus menerus dengan faktor servis yang memadai.
Hubungi Changyu Pump dengan parameter loop sirkulasi dan kimia asam Anda. Tim teknisi kami akan memberikan rekomendasi pompa dan penawaran harga yang terperinci yang disesuaikan dengan aplikasi sirkulasi asam Anda.
