Panduan Pompa Lumpur Sentrifugal: Jenis, Pemilihan & Pemeliharaan

Daftar Isi

1. Apa Itu Pompa Lumpur Sentrifugal?
2. Mengapa Percayai Panduan Ini: Pengalaman Lapangan Changyu Pump Selama 20+ Tahun
3. Cara Kerja Pompa Lumpur Sentrifugal
4. Jenis-jenis Pompa Lumpur Sentrifugal
5. Bahan Keausan Utama untuk Konstruksi Pompa Lumpur Sentrifugal
6. Bagaimana Memilih Pompa Lumpur Sentrifugal yang Tepat: Kerangka Kerja 6 Langkah
7. Perawatan Pompa Lumpur Sentrifugal: Daftar Periksa Lengkap
8. Solusi Pompa Lumpur Sentrifugal Pompa Changyu
9. Kontrol Kualitas: Bagaimana Pompa Changyu Memastikan Keandalan Pompa
10. Studi Kasus: Mengurangi Total Biaya Kepemilikan di Pabrik Pengolahan Mineral
11. Pertanyaan yang Sering Diajukan (FAQ)
12. 6 Kriteria Keputusan Insinyur Pompa Changyu untuk Pemilihan Pompa Lumpur Sentrifugal

1. Apa Itu Pompa Lumpur Sentrifugal?

Pompa lumpur sentrifugal - pompa sentrifugal tugas berat yang dirancang khusus untuk mengangkut campuran padat-cair dengan kepadatan tinggi yang abrasif (secara kolektif dikenal sebagai bubur) di lingkungan industri yang menuntut seperti pertambangan, pengolahan mineral, manufaktur kimia, dan pembangkit listrik. Tidak seperti pompa sentrifugal standar yang dirancang untuk air bersih atau cairan proses ringan, pompa pompa lumpur sentrifugal menggabungkan bagian casing yang diperkuat, komponen yang dibasahi tahan aus, dan rakitan bantalan tugas berat yang dibuat khusus untuk menahan gaya erosi tanpa henti yang dihasilkan ketika partikel padat tersuspensi bergerak dengan kecepatan tinggi melalui impeler dan volute pompa.

Perbedaan mendasar antara pompa lumpur sentrifugal dan pompa sentrifugal konvensional terletak pada tiga elemen desain yang penting: (1) ketebalan dinding casing dan impeler - pompa lumpur menggunakan bagian yang jauh lebih tebal, biasanya 30-50% lebih besar dari pompa standar, untuk menunda kerusakan casing dari keausan abrasif; (2) manajemen izin internal - pompa lumpur beroperasi dengan jarak bebas yang lebih besar antara impeler dan volute untuk mengakomodasi partikel padat tanpa menyumbat, namun tetap mempertahankan efisiensi hidraulik melalui penyesuaian celah hidung yang tepat; dan (3) filosofi pemilihan material - di mana pompa standar memprioritaskan ketahanan korosi atau biaya, pompa lumpur memprioritaskan ketahanan abrasi-korosi gabungan, sering kali menggunakan paduan besi putih berkrom tinggi yang melebihi 600 BHN kekerasan atau lapisan fluoroplastik tingkat lanjut seperti PTFE dan UHMW-PE.

Insinyur di Changyu Pump telah mengamati lebih dari dua dekade operasi lapangan bahwa pompa lumpur sentrifugal dapat mencapai peningkatan usia pakai 3 hingga 5 kali lipat dibandingkan dengan unit yang kurang spesifik yang beroperasi dalam kondisi yang sama. Hal ini membuat pemilihan pompa awal - bukan harga pembelian - merupakan satu-satunya keputusan yang paling berpengaruh terhadap biaya operasi jangka panjang dan waktu kerja produksi dalam instalasi penanganan lumpur.

2. Mengapa Percayai Panduan Ini: Pengalaman Lapangan Changyu Pump 20+ Tahun

Rekomendasi dalam panduan ini tidak diambil dari buku teks atau model teoritis saja - rekomendasi ini dibuat berdasarkan pengalaman teknik langsung selama lebih dari 20 tahun dalam mendesain, membuat, dan menerapkan di lapangan. pompa lumpur sentrifugal solusi di seluruh industri pertambangan, pemrosesan kimia, produksi baja, teknik lingkungan, dan pembangkit listrik. Tim teknisi kami telah menyaksikan secara langsung mode kegagalan yang memperpendek masa pakai pompa: erosi impeller dari partikel bersudut, perforasi casing akibat gabungan korosi dan abrasi, kegagalan bearing prematur akibat masuknya padatan, dan kebocoran seal yang kronis pada tugas-tugas yang mengandung padatan tinggi.

Masing-masing mode kegagalan ini mewakili biaya waktu henti yang nyata bagi operator - dan masing-masing telah menginformasikan peningkatan desain yang tertanam dalam pompa lumpur sentrifugal lini produk. Panduan ini memberikan akumulasi pengalaman tersebut kepada Anda dalam format yang terstruktur dan dapat ditindaklanjuti.

3. Cara Kerja Pompa Lumpur Sentrifugal

Memahami prinsip pengoperasian sangat penting sebelum mengevaluasi model tertentu atau membuat keputusan pemilihan. A pompa lumpur sentrifugal beroperasi berdasarkan prinsip gaya sentrifugal - impeler yang berputar mengubah energi mekanik dari motor penggerak menjadi energi kinetik di dalam fluida, menghasilkan tekanan yang diperlukan untuk memindahkan media padat yang sarat padatan melalui sistem pipa.

Urutan pengoperasian mengikuti empat tahap yang berbeda:

1. Pelapisan dan pengisapan: Bubur masuk ke dalam pompa melalui saluran masuk hisap di bagian tengah impeler (“mata”). Saat impeler berputar dengan kecepatan yang biasanya berkisar antara 750 hingga 3.450 RPM, maka gaya sentrifugal yang dihasilkan oleh baling-baling yang berputar melemparkan bubur ke luar secara radial dari pusat impeler ke arah pinggiran.
2. Konversi energi: Energi kinetik rotasi yang diberikan oleh impeler diubah menjadi energi tekanan saat bubur melambat dalam penampang melintang yang mengembang dari selubung volute. Kenaikan tekanan inilah yang memungkinkan pompa untuk mengatasi head sistem - efek gabungan dari pengangkatan statis, kerugian gesekan pipa, dan persyaratan tekanan pelepasan.
3. Pelepasan: Bubur bertekanan keluar melalui nosel pelepasan dan memasuki sistem pipa, membawa padatan tersuspensi ke tempat tujuan.
4. Aliran terus menerus: Saat bubur dibuang, zona tekanan rendah terbentuk di mata impeler, menarik bubur segar ke dalam pompa, mempertahankan operasi yang berkelanjutan.

Apa artinya ini bagi Anda: The pompa lumpur sentrifugal Prinsip kerja pada dasarnya digerakkan oleh kecepatan. Kecepatan yang sama yang menghasilkan aliran juga menghasilkan keausan - kecepatan ujung impeler dalam layanan lumpur biasanya berkisar antara 15 hingga 25 m/s, dan keausan abrasif sebanding dengan kira-kira pangkat dua dari kecepatan ini. Memilih pompa dengan kecepatan operasi rendah yang tepat untuk tugas yang diperlukan dapat secara dramatis mengurangi tingkat keausan. Pompa yang beroperasi pada 1.200 RPM mungkin hanya menghasilkan aliran 15% lebih sedikit daripada pompa pada 1.450 RPM, tetapi tingkat keausan dapat dikurangi lebih dari 30%. Inilah sebabnya mengapa para insinyur Changyu Pump secara konsisten merekomendasikan pemilihan kecepatan operasi praktis terendah untuk titik tugas tertentu.

Jika dibandingkan dengan pompa lumpur perpindahan positif, desain sentrifugal menawarkan kapasitas aliran yang lebih tinggi dengan biaya modal yang lebih rendah, menjadikannya pilihan yang lebih disukai untuk sebagian besar aplikasi pertambangan dan pengolahan. Namun, pada viskositas lumpur yang tinggi mendekati 800-1.000 cP, pompa sentrifugal mengalami kerugian head ≥ 8 m dan pengurangan efisiensi hingga 20%, di mana pada titik ini pompa perpindahan positif dapat menawarkan penghematan energi yang lebih baik.

4. Jenis-jenis Pompa Lumpur Sentrifugal

Memahami konfigurasi pompa yang mendasar sangat penting sebelum mengevaluasi model tertentu. Jenis pompa lumpur sentrifugal yang Anda pilih secara langsung memengaruhi fleksibilitas pemasangan, akses pemeliharaan, dan biaya pengoperasian jangka panjang.

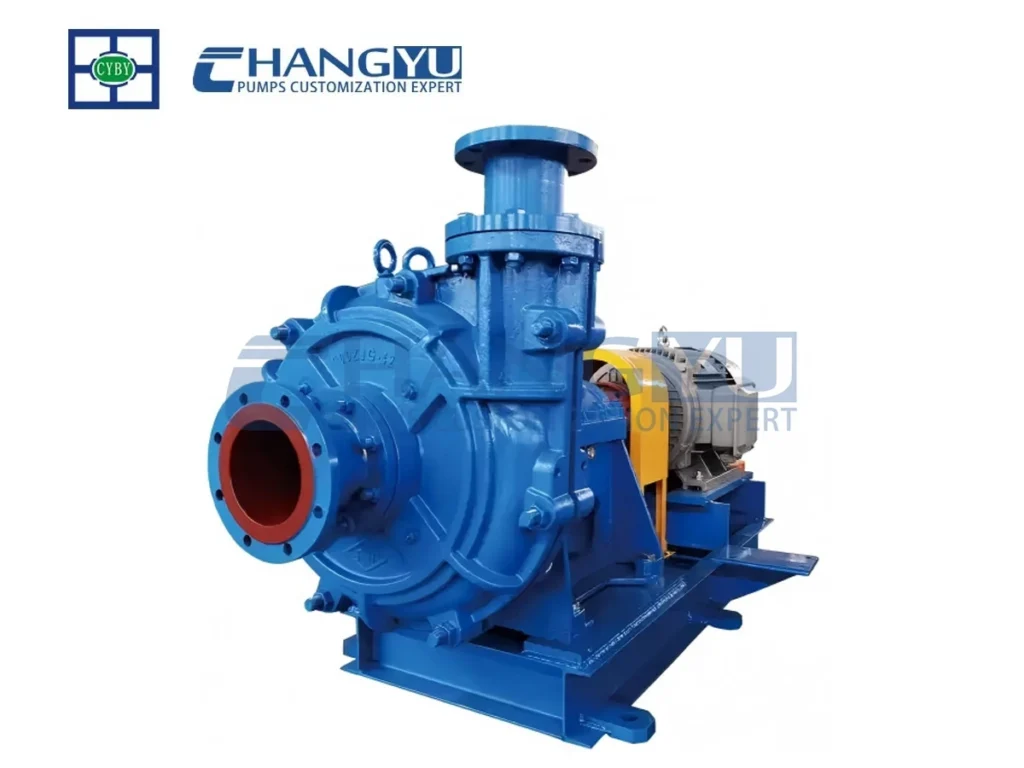

4.1 Pompa Lumpur Sentrifugal Horisontal - Pekerja Keras Industri

Horisontal pompa lumpur sentrifugal adalah konfigurasi yang paling banyak digunakan di pertambangan, pengolahan mineral, dan pabrik kimia di seluruh dunia. Pompa ini biasanya dipasang kering pada pelat dasar atau selip, dengan poros pompa berorientasi horizontal. Desain kantilevernya memungkinkan rakitan bantalan tetap terisolasi dari ujung basah, sehingga mengurangi risiko kontaminasi.

Keunggulan utama:

• Akses yang lebih mudah ke komponen wet-end untuk perawatan rutin
• Efisiensi yang lebih tinggi pada titik-titik tugas desain dibandingkan dengan alternatif vertikal
• Berbagai macam ukuran - dari diameter pelepasan 25 mm (1″) hingga 450 mm (18″)
• Kompatibel dengan paduan krom tinggi dan konstruksi berlapis elastomer

Apa artinya ini bagi Anda: Jika aplikasi Anda melibatkan instalasi tetap dengan ruang lantai yang memadai dan pompa beroperasi pada head sistem sedang hingga tinggi, pompa horizontal pompa lumpur sentrifugal hampir selalu memberikan total biaya kepemilikan terendah.

4.2 Pompa Lumpur Sentrifugal Vertikal - Untuk Aplikasi Wet Pit & Sump

Vertikal pompa lumpur sentrifugal menempatkan motor di atas permukaan cairan, dengan poros panjang yang menjulur ke bawah ke dalam bah atau lubang. Konfigurasi kantilever menghilangkan bantalan yang terendam, sehingga ideal untuk aplikasi di mana pompa harus beroperasi sebagian atau seluruhnya terendam.

4.3 Pompa Lumpur Sentrifugal Submersible - Untuk Lokasi yang Dalam dan Sulit Diakses

Dapat direndam pompa lumpur sentrifugal mengintegrasikan motor dan pompa ke dalam satu rakitan tertutup yang beroperasi sepenuhnya terendam. Pompa lumpur celup modern dari produsen terkemuka dapat menangani konsentrasi padatan hingga 70% menurut beratnya.

4.4 Perbandingan Cepat: Horisontal vs. Vertikal vs. Submersible

Faktor Seleksi	Pompa Lumpur Sentrifugal Horisontal	Pompa Lumpur Sentrifugal Vertikal	Pompa Lumpur Submersible
Instalasi	Dipasang kering pada pelat dasar / selip	Motor di atas cairan; poros terendam	Motor + unit pompa yang terendam penuh
Paling Cocok	Sistem proses tetap, tugas-tugas kepala tinggi, transportasi jarak jauh	Bak penampungan, lubang, tingkat cairan yang berfluktuasi	Tempat penampungan yang dalam dan tidak dapat diakses, ruang terbatas
Akses Pemeliharaan	Akses mudah ke wet-end; servis rutin di tempat	Motor dapat diakses; inspeksi poros membutuhkan pengangkatan	Membutuhkan pengambilan unit yang lengkap
Penanganan Padatan	Hingga 40% menurut standar berat	Tergantung pada desain impeler; biasanya hingga 40%	Hingga 70% dengan model berbantuan agitator
Toleransi Uji Coba Kering	Terbatas	Desain kantilever mentolerir lari kering yang terputus-putus	Membutuhkan perendaman untuk pendinginan

5. Bahan Keausan Utama untuk Konstruksi Pompa Lumpur Sentrifugal

Pemilihan bahan bisa dibilang merupakan keputusan yang paling penting dalam menentukan pompa lumpur sentrifugal. Komponen yang dibasahi - impeler, volute atau casing, pelat aus, dan selongsong poros - selalu bersentuhan dengan media yang abrasif dan sering kali korosif yang bergerak dengan kecepatan tinggi. Memilih bahan yang tidak tepat dapat mengurangi masa pakai pompa dari tahun ke tahun.

5.1 Besi Putih Berkrom Tinggi - Standar Emas untuk Ketahanan Abrasi

Besi putih berkrom tinggi, dengan kandungan kromium mulai dari 25% hingga 30%, mencapai nilai kekerasan Brinell yang melebihi 600 BHN, menjadikannya salah satu bahan cor terkeras yang tersedia untuk konstruksi pompa. Luar biasa tahan abrasi menjadikannya bahan pilihan pertama untuk partikel kasar, bersudut, dan berkekerasan tinggi yang khas dalam pertambangan dan pengolahan mineral.-

Apa artinya ini bagi Anda: Untuk bubur abrasif dengan pH netral, besi putih berkrom tinggi memberikan usia pakai terpanjang per dolar yang diinvestasikan. Namun, besi ini memiliki ketahanan korosi yang terbatas di bawah sekitar pH 4.

5.2 Lapisan Elastomer - Karet & Poliuretan untuk Partikel Halus

Untuk lumpur yang didominasi oleh partikel-partikel halus dan bulat (seperti tailing atau lumpur batu kapur), selongsong dan impeler yang dilapisi elastomer menawarkan keuntungan yang berbeda. Lapisan karet alam menyerap energi tumbukan partikel, sementara poliuretan memberikan ketahanan yang sangat baik terhadap keausan pemotongan dari partikel yang lebih tajam. Ini biasanya terbatas pada suhu di bawah ini 70°C (160°F).

5.3 Baja Tahan Karat Dupleks - Menyeimbangkan Keausan dan Ketahanan Korosi

Apabila media yang dipompa menimbulkan keausan abrasif dan korosi kimiawi, baja tahan karat dupleks (seperti CD4MCu) memberikan ketahanan korosi lubang dan celah yang unggul sekaligus mempertahankan kekerasan yang wajar (280-350 BHN). Paduan ini menjembatani kesenjangan antara besi berkrom tinggi (keausan yang sangat baik, korosi yang buruk) dan lapisan fluoroplastik (korosi yang sangat baik, keausan sedang).

5.4 Lapisan Fluoroplastik - Korosi Tertinggi + Perlindungan Abrasi Sedang

Untuk aplikasi tugas gabungan - di mana bubur mengandung padatan abrasif dan bahan kimia yang sangat korosif - konstruksi berlapis fluoroplastik menawarkan perlindungan yang tak tertandingi. Bahan-bahan seperti PTFE, FEP, dan UHMW-PE memberikan ketahanan kimiawi yang hampir universal sambil menyerap dampak partikel sedang. Lapisan fluoroplastik dari Changyu Pump pompa lumpur sentrifugal memiliki ketebalan lapisan dari 8 hingga 20 mm, sehingga memungkinkannya untuk menangani bubur asam yang akan menghancurkan komponen logam dalam beberapa hari.

5.5 Tabel Perbandingan Pemilihan Bahan

Bahan	Kekerasan	Ketahanan Abrasi	Ketahanan Korosi	Suhu Maks	Aplikasi Terbaik
Besi Putih Berkrom Tinggi (Cr25-30%)	600+ BHN	Luar biasa	Rendah (buruk di bawah pH 4)	110°C	Partikel abrasif kasar, pH netral
Lapisan Karet Alam	N/A (elastomer)	Bagus (partikel halus)	Sedang	70°C	Partikel bulat halus, tailing
Lapisan Poliuretan	N/A (elastomer)	Sangat Baik (keausan pemotongan)	Sedang	70°C	Partikel halus yang tajam
Baja Tahan Karat Dupleks (CD4MCu)	280-350 BHN	Sedang	Baik (pH 2-12)	110°C	Korosi & abrasi gabungan
Dilapisi Fluoroplastik (FEP/PTFE/UHMW-PE)	N/A (lapisan)	Sedang	Luar biasa (hampir universal)	90-120°C	Asam kuat, zat pengoksidasi

6. Bagaimana Memilih Pompa Lumpur Sentrifugal yang Tepat: Kerangka Kerja 6 Langkah

Metodologi pemilihan yang sistematis adalah perbedaan antara pompa lumpur sentrifugal yang memberikan layanan yang andal selama bertahun-tahun dan yang menjadi beban pemeliharaan berulang. Insinyur di Changyu Pump merekomendasikan pendekatan terstruktur berikut ini.-

Langkah 1: Mengkarakterisasi Properti Bubur

Sebelum memilih pompa apa pun, Anda harus mengukur media yang akan ditanganinya. Sifat-sifat bubur yang penting meliputi:

• Konsentrasi padatan (berdasarkan berat atau volume)
• Distribusi ukuran partikel (PSD) - partikel bersudut dan kasar menyebabkan keausan yang lebih signifikan
• Berat jenis bubur (SG) - mempengaruhi kebutuhan daya
• pH dan komposisi kimia - menentukan komponen korosi
• Suhu - berdampak pada pemilihan bahan dan segel
• Viskositas - bubur non-Newtonian memerlukan pendekatan hidraulik yang berbeda

Langkah 2: Tentukan Titik Tugas Sistem

Pompa harus memberikan laju aliran yang diperlukan terhadap total head dinamis (TDH), dengan memperhitungkan head statis, kerugian gesekan, head kecepatan, dan persyaratan tekanan pelepasan.

Langkah 3: Tentukan Kecepatan Setoran Batas

Untuk mengendapkan bubur, pompa harus mempertahankan kecepatan aliran di atas kecepatan setoran batas (LDV) - kecepatan minimum di mana padatan tetap berada dalam suspensi. Fenomena ini terkait erat dengan prinsip-prinsip fluida non-Newtonian perilaku. Beroperasi di bawah LDV adalah salah satu kesalahan yang paling sering diabaikan dan merugikan dalam pemilihan pompa lumpur.

Langkah 4: Mencocokkan Konfigurasi dan Bahan

Berdasarkan sifat bubur, titik tugas, persyaratan LDV, dan kendala pemasangan, identifikasi:

• Jenis pompahorisontal, vertikal, atau submersible
• Skema materialbesi krom tinggi, berlapis elastomer, stainless dupleks, atau berlapis fluoroplastik
• Jenis segelexpeller / segel dinamis, pengemasan kelenjar, atau segel mekanis

Langkah 5: Mengevaluasi Total Biaya Kepemilikan (TCO)

A pompa lumpur sentrifugal keputusan pembelian yang hanya berfokus pada harga awal adalah ekonomi yang salah. Benar total biaya kepemilikan (TCO) harus diperhitungkan:

• Konsumsi energi (biasanya 60-70% dari biaya seumur hidup)
• Frekuensi dan biaya penggantian komponen aus
• Tenaga kerja pemeliharaan dan biaya waktu henti
• Biaya tercatat persediaan suku cadang

Langkah 6: Minta Kurva Performa Terperinci

Selalu minta kurva kinerja pompa lumpur menunjukkan head, efisiensi, dan konsumsi daya di seluruh rentang operasi. Untuk aplikasi bubur, terapkan faktor koreksi: rasio kepala (SDM) biasanya 0,85-0,95 dan rasio efisiensi (ER) biasanya 0,80-0,90 untuk konsentrasi padatan sedang. Pastikan titik tugas yang dipilih berada di dekat titik efisiensi terbaik (BEP).

Kapan Sebaiknya Mempertimbangkan Pompa Perpindahan Positif

Sementara pompa lumpur sentrifugal adalah pilihan yang lebih disukai untuk sebagian besar aplikasi pertambangan dan pengolahan, pompa perpindahan positif (PD) menawarkan keuntungan dalam kondisi tertentu: (1) ketika viskositas lumpur melebihi 800-1.000 cP, di mana pompa sentrifugal mengalami kehilangan efisiensi yang signifikan; (2) ketika tekanan pelepasan di atas 6.000 kPa (60 bar) diperlukan untuk pengangkutan jarak jauh; dan (3) untuk konsentrasi padatan yang sangat tinggi di mana kinerja pompa sentrifugal memburuk secara tajam. Dalam skenario ini, konsultasikan dengan teknisi pompa untuk mengevaluasi apakah pompa PD memberikan total keekonomisan yang lebih baik.

7. Perawatan Pompa Lumpur Sentrifugal: Daftar Periksa Lengkap

Pemeliharaan yang efektif secara langsung berdampak pada pompa lumpur sentrifugal masa pakai dan biaya operasional. Studi kasus industri menunjukkan bahwa program pemeliharaan preventif terstruktur dapat memperpanjang waktu rata-rata antara kegagalan (MTBF) sebesar 200-400% dibandingkan dengan pendekatan reaktif, pendekatan yang berjalan menuju kegagalan.

7.1 Jadwal Pemeriksaan Rutin

• Setiap hari: Periksa suhu bearing, aliran air siram seal, dan getaran/noise yang tidak biasa
• Mingguan: Memeriksa tingkat kebocoran kemasan kelenjar, tingkat dan kondisi oli pelumas
• Bulanan: Mengukur jarak bebas impeler ke volute (celah hidung), memeriksa pelat aus
• Triwulanan: Inspeksi ujung basah penuh, penggantian pelumasan bantalan
• Setiap tahun: Pembongkaran pompa secara menyeluruh, pengukuran dan penggantian semua komponen yang aus

7.2 Penyetelan Jarak Bebas Impeler (Celah Hidung)

Celah antara selubung depan impeler dan pelat aus sisi hisap - yang dikenal sebagai celah hidung - adalah satu-satunya penyesuaian perawatan yang paling penting. Saat jarak bebas ini meningkat karena keausan, resirkulasi internal meningkat, mengurangi aliran dan efisiensi. Operator harus menyesuaikan rumah bantalan untuk mengembalikan celah hidung ke spesifikasi desain setiap kali laju aliran turun 5-10% di bawah garis dasar pada kecepatan konstan.

7.3 Perawatan Segel dan Bantalan

• Segel mekanis: Membutuhkan air siram yang bersih dan konsisten. Tekanan air pembilasan harus melebihi tekanan pelepasan pompa sebesar 1-2 bar untuk mencegah masuknya lumpur.
• Pengemasan kelenjar: Pertahankan kebocoran 30-60 tetes per menit selama pengoperasian - kebocoran yang tidak mencukupi menyebabkan kemasan terbakar; kebocoran yang berlebihan akan membuang air dan dapat mengindikasikan selongsong poros yang aus.
• Bantalan: Bantalan yang dilumasi oli harus diganti seluruhnya setiap 2.000-3.000 jam operasi atau setiap tiga bulan, mana saja yang lebih dulu.

7.4 Lima Tanda dan Intervensi Kegagalan Umum

Tanda Kegagalan	Kemungkinan Penyebab	Tindakan yang Disarankan
Penurunan aliran/tekanan secara bertahap	Erosi impeler dan/atau pelat aus	Sesuaikan celah hidung; ganti komponen yang aus jika celah habis
Peningkatan getaran secara tiba-tiba	Penyumbatan atau kavitasi impeler parsial	Matikan dan periksa impeler; periksa saringan hisap
Meningkatnya konsumsi daya	Gesekan internal atau kerusakan bantalan	Periksa jarak bebas; periksa bantalan
Kebocoran yang terlihat pada segel	Permukaan segel mekanis yang sudah aus atau kemasan kelenjar	Ganti komponen segel; sesuaikan atau kemas ulang kelenjar
Mengadu pada eksterior casing	Korosi gabungan + abrasi	Mengevaluasi peningkatan material ke lapisan duplex stainless atau fluoroplastik

8. Solusi Pompa Lumpur Sentrifugal Pompa Changyu

Changyu Pump menawarkan rangkaian lengkap pompa lumpur sentrifugal solusi yang dirancang untuk memenuhi beragam permintaan yang diuraikan dalam panduan ini. Setiap seri produk direkayasa dengan bahan yang ditargetkan dan pengoptimalan hidraulik untuk profil aplikasi tertentu.

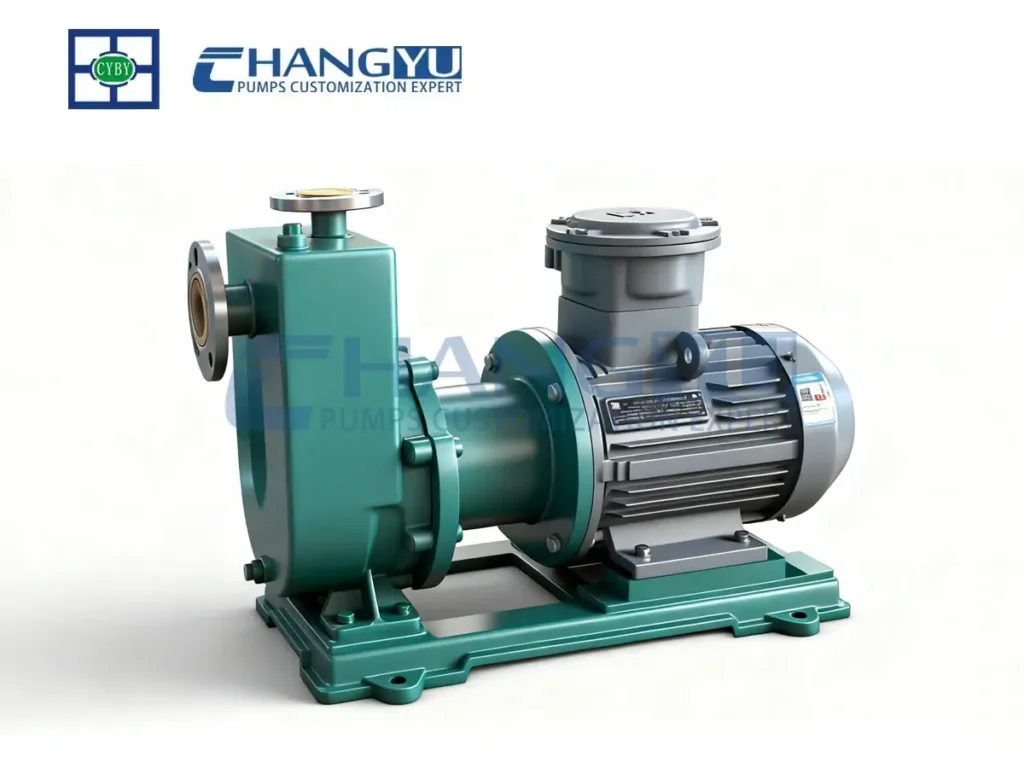

8.1 Pompa Transfer Bahan Kimia Korosif Seri CYB-ZKJ

Seri CYB-ZKJ adalah performa tinggi pompa lumpur sentrifugal dirancang untuk mengalirkan media korosif asam atau basa yang mengandung partikel padat fleksibel hingga 20%. Dibangun dengan bahan lapisan FEP, pompa ini menggunakan teknologi lapisan plastik yang dipatenkan untuk menahan deformasi termal, retak, dan delaminasi dalam kondisi operasi yang berat. Untuk aplikasi suhu tinggi, bahan pelapis PFA dapat dipilih sebagai alternatif.

Spesifikasi Utama:

• Rentang Laju Aliran: 3-2.600 m³/jam
• Kepala Rentang: 5-100 m
• Daya Motor: 0,75-300 kW
• Kecepatan: 968-3.450 r/menit
• Kisaran Suhu Sedang: -80°C hingga 120°C
• Bahan yang Dapat Disesuaikan: FEP (PFA tersedia untuk kondisi suhu tinggi)

Apa artinya ini bagi Anda: Seri CYB-ZKJ adalah pilihan optimal untuk pabrik kimia, operasi peleburan, industri asam sulfat dan pupuk fosfat, dan proyek teknik lingkungan yang membutuhkan pengangkutan cairan korosif yang andal termasuk asam, alkali, dan bubur mineral korosif. Rentang aplikasinya yang luas mencakup segala hal, mulai dari asam encer hingga berbagai aliran air limbah.

8.2 Pompa Lumpur Baja Tahan Karat Seri HB

Seri HB Pompa Changyu adalah efisiensi tinggi, satu tahap, hisap tunggal horisontal pompa lumpur sentrifugal, dirancang sesuai dengan ISO 2858 dan sesuai dengan Standar CE. Dibangun dengan struktur yang dibasahi baja tahan karat, alat ini secara khusus dirancang untuk bubur abrasif dan cairan korosif sedang, memberikan kinerja yang stabil, daya tahan yang ditingkatkan, dan masa pakai yang lebih lama di lingkungan industri yang menuntut.

Spesifikasi Utama:

• Rentang Laju Aliran: 10-60 m³/jam
• Kepala Rentang: 20-120 m
• Daya Motor: 3-45 kW
• Kecepatan: 2.900 r/menit
• Kisaran Suhu Sedang: -20°C hingga 120°C
• Bahan yang Dapat Disesuaikan: 304, 316, 316L, 2205, 2507

Apa artinya ini bagi Anda: Seri HB sangat cocok untuk aplikasi yang membutuhkan perangkat yang tahan lama dan sesuai standar pompa lumpur sentrifugal dengan ketahanan korosi baja tahan karat. Ketersediaan opsi baja tahan karat dupleks dan super dupleks (2205, 2507) memberikan jalur peningkatan yang jelas bagi operator yang menangani tugas korosi-abrasi gabungan.

8.3 Pompa Lumpur Industri Seri UHB

Pompa lumpur industri Seri UHB memiliki desain sentrifugal satu tahap kantilever dengan impeler semi-terbuka dan segel mekanis kartrid, yang secara khusus dirancang untuk mengalirkan media korosif yang sarat dengan padatan atau kristal. Changyu pompa lumpur sentrifugal dalam seri ini memberikan ketahanan aus yang luar biasa, ketahanan benturan, ketahanan mulur, dan ketahanan korosi yang unggul, memastikan kapasitas aliran yang tinggi dengan perlindungan ganda.

Spesifikasi Utama:

• Rentang Laju Aliran: 3-2.600 m³/jam
• Kepala Rentang: 5-100 m
• Daya Motor: 0,75-300 kW
• Kecepatan: 750-2.900 r/menit
• Kisaran Suhu Sedang: -20°C hingga 90°C
• Bahan yang Dapat Disesuaikan: UHMW-PE

Apa artinya ini bagi Anda: Seri UHB dibuat khusus untuk peleburan logam non-besi, produksi baja, pembuatan titanium dioksida, dan operasi pemrosesan kimia di mana lumpur abrasif konsentrasi tinggi harus dipindahkan secara andal dengan intervensi perawatan minimal. Bahan pelapis UHMW-PE memberikan keseimbangan yang luar biasa antara ketahanan aus dan kelembaman kimiawi - menangani bubur asam atau kaustik yang akan dengan cepat menurunkan komponen pompa logam.

9. Kontrol Kualitas: Bagaimana Changyu Pump Memastikan Keandalan Pompa

Setiap pompa lumpur sentrifugal meninggalkan fasilitas manufaktur Changyu Pump menjalani program jaminan kualitas multi-tahap yang ketat yang dirancang untuk mencegah cacat sebelum terjadi.

Verifikasi Material: Semua bahan baku yang masuk - termasuk paduan krom tinggi, baja tahan karat kelas 304/316/316L/2205/2507, resin fluoroplastik (FEP, PFA), dan senyawa UHMW-PE - menjalani analisis spektral untuk memverifikasi komposisi kimia terhadap spesifikasi. Setiap batch material menerima sertifikasi terdokumentasi sebelum dirilis ke produksi.

Inspeksi Dalam Proses: Dimensi kritis impeler, casing, pelat aus, dan rakitan poros diukur terhadap toleransi desain pada setiap tahap pemesinan. Ketebalan lapisan diverifikasi menggunakan pengujian ultrasonik untuk memastikan cakupan yang seragam dan tidak adanya rongga.

Pengujian Kinerja Hidraulik: Setiap pompa yang dirakit menjalani uji kinerja hidraulik penuh terhadap kurva yang dipublikasikan. Laju aliran, head, konsumsi daya, dan efisiensi dicatat pada beberapa titik kerja dan dibandingkan dengan spesifikasi desain.

Audit Perakitan Akhir: Sebelum pengemasan, setiap pompa menjalani verifikasi torsi baut, pemeriksaan integritas seal, konfirmasi preload bearing, dan uji rotasi bebas pada rakitan yang berputar.

Apa artinya ini bagi Anda: Ketika Anda pompa lumpur sentrifugal tiba di lokasi dengan dokumentasi kualitas penuh, Anda dapat menugaskannya dengan percaya diri - mengurangi penundaan startup, klaim garansi, dan risiko operasional yang terkait dengan peralatan yang belum diverifikasi.

10. Studi Kasus: Mengurangi Total Biaya Kepemilikan di Pabrik Pengolahan Mineral

Tantangan Pelanggan: Sebuah konsentrator tembaga di Amerika Selatan mengalami kegagalan keausan kronis pada pompa lumpur sentrifugal unit yang menangani bubur umpan hidrosiklon. Pompa paduan krom tinggi yang ada saat ini memerlukan penggantian impeler setiap 4-5 bulan dan penggantian ujung basah secara menyeluruh setiap 10-12 bulan. Setiap acara penggantian menyebabkan waktu henti produksi selama 8-12 jam. Biaya tahunan gabungan untuk suku cadang pengganti, tenaga kerja pemeliharaan, dan produksi yang hilang mendekati USD 55.000 per pompa.

Solusi dari Changyu Pump: Setelah menganalisis sampel lumpur (ukuran partikel d50 = 280 μm, berat jenis = 1,45, pH = 6,8), para insinyur Changyu Pump mengidentifikasi bahwa pompa yang ada beroperasi pada 1.450 RPM dengan kecepatan ujung impeler 23 m/s - jauh di atas kisaran optimal untuk tugas abrasif ini. Solusi yang direkomendasikan melibatkan dua perubahan: (1) mengganti unit dengan Changyu Pump UHB Series pompa lumpur sentrifugal beroperasi pada 1.200 RPM dengan pelapis UHMW-PE, mengurangi kecepatan ujung hingga 19 m/s; dan (2) menerapkan program perawatan pencegahan terstruktur dengan penyesuaian celah hidung setiap tiga bulan.

Hasil Terukur: Setelah 18 bulan beroperasi secara terus menerus:

• Umur servis impeler diperpanjang dari 4-5 bulan menjadi lebih dari 14 bulan - peningkatan 180%+
• Biaya perawatan tahunan per pompa berkurang sekitar 54%
• Waktu henti produksi yang tidak direncanakan menurun lebih dari 65%
• Konsumsi energi berkurang sekitar 12% karena kecepatan operasi yang lebih rendah

Sejak saat itu, pabrik ini telah menstandarisasi pompa Changyu Pump UHB Series di semua tugas pengumpanan hidrosiklon. Siap untuk mencapai hasil yang serupa? Kirimkan spesifikasi Anda ke tim teknisi kami untuk mendapatkan analisis TCO yang terperinci.

11. Pertanyaan yang Sering Diajukan (FAQ)

T1: Apa yang dimaksud dengan pompa lumpur sentrifugal?
A: A pompa lumpur sentrifugal adalah pompa sentrifugal tugas berat yang dirancang khusus untuk mengangkut campuran padat-cair yang bersifat abrasif (bubur) dalam pertambangan, pemrosesan kimia, dan aplikasi industri. Pompa ini dilengkapi dengan selubung yang diperkuat, suku cadang yang dibasahi tahan aus, dan rakitan bantalan yang kuat untuk masa pakai yang lebih lama.

T2: Bagaimana cara kerja pompa lumpur sentrifugal?
A: A pompa lumpur sentrifugal bekerja dengan menggunakan impeler yang berputar untuk mengubah energi mekanik menjadi energi kinetik melalui gaya sentrifugal. Impeler yang berputar melemparkan bubur ke luar, menciptakan tekanan yang menggerakkan campuran melalui selubung volute dan masuk ke dalam pipa pembuangan.

T3: Apa perbedaan antara pompa lumpur sentrifugal dan pompa perpindahan positif?
A: A pompa lumpur sentrifugal menghasilkan aliran dengan menambahkan kecepatan pada fluida melalui impeler yang berputar, ideal untuk aplikasi aliran tinggi, head sedang. A pompa perpindahan positif memindahkan volume bubur yang tetap per siklus, lebih cocok untuk cairan dengan viskositas tinggi (>800 cP) dan tugas bertekanan sangat tinggi (>60 bar).

T4: Apa saja jenis utama pompa lumpur sentrifugal?
J: Jenis utamanya adalah horizontal, kantilever vertikal, dan kapal selam konfigurasi. Pompa horizontal mendominasi aplikasi proses; pompa vertikal melayani tugas-tugas bah dan lubang; pompa submersible menangani lokasi yang dalam dan sulit diakses.

T5: Bagaimana cara memilih pompa lumpur sentrifugal yang tepat?
J: Pemilihan mengikuti kerangka kerja 6 langkah: mengkarakterisasi sifat bubur (konsentrasi padatan, ukuran partikel, pH, suhu, viskositas), menentukan titik tugas sistem, menghitung kecepatan deposit batas, mencocokkan konfigurasi dan bahan, mengevaluasi total biaya kepemilikan, dan meminta kurva kinerja yang diverifikasi.

T6: Bahan apa yang digunakan dalam konstruksi pompa lumpur sentrifugal?
J: Bahan yang umum meliputi besi putih berkrom tinggi (25-30% Cr, 600+ BHN) untuk ketahanan terhadap abrasi, karet alam dan poliuretan untuk partikel halus, baja tahan karat dupleks (CD4MCu) untuk gabungan korosi-abrasi, dan lapisan fluoroplastik (PTFE, FEP, UHMW-PE) untuk lingkungan kimiawi yang agresif.

T7: Bagaimana Anda memelihara pompa lumpur sentrifugal?
J: Efektif perawatan pompa lumpur sentrifugal meliputi pemeriksaan suhu dan getaran bearing harian, pengukuran jarak bebas impeler (nose gap) bulanan, pemeriksaan wet-end triwulanan, dan pembongkaran lengkap tahunan. Penggantian pelumasan yang tepat setiap 2.000-3.000 jam sangat penting.

T8: Apa saja tanda-tanda bahwa pompa lumpur sentrifugal membutuhkan perawatan?
J: Tanda-tanda peringatan utama meliputi penurunan aliran/tekanan secara bertahap (mengindikasikan erosi impeler atau pelat aus), peningkatan getaran tiba-tiba (penyumbatan atau kavitasi), peningkatan konsumsi daya (penurunan kualitas bearing), kebocoran seal yang terlihat, dan lubang di bagian luar casing.

12. 6 Kriteria Keputusan Insinyur Pompa Changyu untuk Pemilihan Pompa Lumpur Sentrifugal

Menggambar lebih dari dua dekade pengalaman lapangan, para insinyur Changyu Pump merekomendasikan untuk mengevaluasi enam kriteria ini sebelum menyelesaikan apa pun pompa lumpur sentrifugal spesifikasi:

1. Memprioritaskan kecepatan operasi rendah untuk tugas-tugas yang bersifat abrasif. Pengoperasian pada 1.200 RPM dan bukan 1.450 RPM dapat mengurangi aliran sebesar 15% tetapi mengurangi tingkat keausan lebih dari 30%. Selalu pilih kecepatan praktis terendah untuk titik tugas Anda.
2. Hitunglah keenam sifat bubur sebelum memilih bahan. Konsentrasi padatan, distribusi ukuran partikel, berat jenis, pH, suhu, dan viskositas masing-masing secara independen memengaruhi desain hidraulik dan kompatibilitas material. Kehilangan satu parameter saja dapat mengurangi usia pompa yang diprediksi sebesar 50% atau lebih.
3. Hitung kecepatan deposit batas sebelum menentukan ukuran pompa. Beroperasi di bawah LDV menyebabkan penyumbatan pipa dan mempercepat keausan lokal - ini adalah salah satu kesalahan pemilihan yang paling umum dan merugikan.
4. Minta kurva performa yang dikoreksi bubur, bukan hanya kurva air. Terapkan koreksi rasio kepala (HR: 0,85-0,95) dan rasio efisiensi (ER: 0,80-0,90). Pastikan titik tugas yang dipilih berada di dekat titik efisiensi terbaik (BEP).
5. Evaluasi TCO selama 5 tahun, bukan harga beli. Termasuk energi (60-70% biaya seumur hidup), frekuensi penggantian suku cadang, tenaga kerja pemeliharaan, dan biaya waktu henti. Pompa murah yang memerlukan pembangunan ulang setiap tiga bulan jauh lebih mahal daripada pompa premium dengan harga dua kali lipat dari harga awal, tetapi masa pakai tiga kali lipat.
6. Sesuaikan jenis segel dengan sifat bubur dan ketersediaan air di lokasi. Segel expeller menghilangkan air siram tetapi kehilangan efektivitas di bawah kecepatan pengenal 50%. Segel mekanis tidak memberikan kebocoran tetapi membutuhkan air siram yang bersih dan konsisten dan sensitif terhadap masuknya padatan.

Kesimpulan

A pompa lumpur sentrifugal bukanlah sebuah komoditas - ini adalah aset produksi penting yang pemilihannya secara langsung berdampak pada biaya operasi, waktu kerja produksi, dan keandalan proses. Kunci untuk memaksimalkan kinerja pompa lumpur terletak pada pencocokan sistematis konfigurasi pompa, pemilihan material, desain hidraulik, dan praktik pemeliharaan dengan sifat lumpur spesifik dan kondisi operasi Anda. Panduan ini telah memberikan kerangka kerja terstruktur yang diperlukan untuk membuat kecocokan itu dengan percaya diri.

Apakah Anda menentukan pompa baru untuk proyek greenfield atau berusaha untuk menyelesaikan kegagalan keausan kronis dalam instalasi yang ada, tim teknik di Changyu Pump tersedia untuk mendukung proses pemilihan Anda dengan analisis teknis, rekomendasi khusus aplikasi, dan penawaran komprehensif.

Hubungi Changyu Pump hari ini untuk mendiskusikan persyaratan penanganan bubur Anda. Kirimkan parameter operasi Anda ke tim teknisi kami, dan kami akan memberikan rekomendasi pompa yang terperinci dan penawaran harga yang disesuaikan dengan aplikasi Anda.
