دليل مضخة الطرد المركزي الطينية: الأنواع والاختيار والصيانة

جدول المحتويات

1. ما هي مضخة الطرد المركزي للطين؟
2. لماذا تثق بهذا الدليل: خبرة تشانغيو بومب التي تزيد عن 20 عاماً في هذا المجال
3. كيف تعمل مضخة الطرد المركزي للملاط بالطرد المركزي
4. أنواع مضخات الطرد المركزي للملاط بالطرد المركزي
5. المواد الرئيسية للتآكل في بناء مضخة الطرد المركزي للطين الطارد المركزي
6. كيفية اختيار مضخة الطرد المركزي المناسبة: إطار من 6 خطوات
7. صيانة مضخة الطرد المركزي الطينية: قائمة المراجعة الكاملة
8. حلول مضخة الطرد المركزي لمضخة الطين بالطرد المركزي Changyu
9. مراقبة الجودة: كيف تضمن مضخة تشانغيو موثوقية المضخة
10. دراسة حالة: تخفيض التكلفة الإجمالية للملكية في مصنع لمعالجة المعادن
11. الأسئلة المتداولة (FAQ)
12. معايير القرار الستة لمهندسي مضخة تشانغيو لاختيار مضخة الطرد المركزي للمضخة الطينية

1. ما هي مضخة الملاط بالطرد المركزي؟

مضخة الملاط بالطرد المركزي - مضخة طرد مركزي للخدمة الشاقة مصممة خصيصًا لنقل المخاليط الصلبة والسائلة الكاشطة عالية الكثافة (المعروفة مجتمعة باسم الطين) في البيئات الصناعية الصعبة مثل التعدين ومعالجة المعادن والتصنيع الكيميائي وتوليد الطاقة. على عكس مضخات الطرد المركزي القياسية المصممة للمياه النظيفة أو سوائل المعالجة الخفيفة، فإن مضخات مضخة الملاط بالطرد المركزي تشتمل على أقسام غلاف مقوّى، ومكونات مبللة مقاومة للتآكل، ومجموعات محامل شديدة التحمل مصممة خصيصًا لتحمل قوى التآكل القاسية التي تتولد عندما تنتقل الجسيمات الصلبة العالقة بسرعات عالية عبر دافع المضخة والفلطية.

الفرق الأساسي بين مضخة الملاط بالطرد المركزي ومضخة الطرد المركزي التقليدية تكمن في ثلاثة عناصر تصميمية حاسمة: (1) سمك الغلاف وجدار المكره - تستخدم مضخات الطين أقسامًا أكثر سمكًا إلى حد كبير، عادةً ما تكون 30-50% أكبر من المضخات القياسية، لتأخير خرق الغلاف من التآكل الكاشطة؛ (2) إدارة التصاريح الداخلية - تعمل مضخات الطين مع خلوص تشغيل أكبر بين الدافعة والفلطية لاستيعاب الجسيمات الصلبة دون انسداد، مع الحفاظ على الكفاءة الهيدروليكية من خلال الضبط الدقيق للفجوة الأنفية؛ و(3) فلسفة اختيار المواد - في حين تعطي المضخات القياسية الأولوية لمقاومة التآكل أو التكلفة، تعطي مضخات الملاط الأولوية لمقاومة التآكل والتآكل معًا، وغالبًا ما تستخدم سبائك حديد أبيض عالية الكروم تتجاوز 600 BHN الصلابة أو البطانات البلاستيكية الفلورية المتقدمة مثل PTFE و UHMW-PE.

لاحظ المهندسون في شركة Changyu Pump على مدى عقدين من العمليات الميدانية أن المضخة المحددة بشكل صحيح مضخة الملاط بالطرد المركزي يمكن أن يحقق تحسنًا من 3 إلى 5 أضعاف في عمر التآكل مقارنةً بوحدة غير مطابقة للمواصفات تعمل في ظروف مماثلة. وهذا يجعل الاختيار الأولي للمضخة - وليس سعر الشراء - القرار الوحيد الأكثر أهمية الذي يؤثر على تكلفة التشغيل على المدى الطويل ووقت تشغيل الإنتاج في أي منشأة لمعالجة الطين.

2. لماذا تثق بهذا الدليل: خبرة تشانجيو بومب التي تزيد عن 20 عاماً في هذا المجال

لم يتم استخلاص التوصيات الواردة في هذا الدليل من الكتب الدراسية أو النماذج النظرية فقط - فهي مبنية على أكثر من 20 عامًا من الخبرة الهندسية العملية في التصميم والتصنيع والنشر الميداني مضخة الملاط بالطرد المركزي حلول في صناعات التعدين والمعالجة الكيميائية وإنتاج الصلب والهندسة البيئية وتوليد الطاقة. لقد شهد فريقنا الهندسي عن كثب أنماط الفشل التي تقصر من عمر خدمة المضخة: تآكل المكره من الجسيمات الزاوية، وثقب الغلاف من التآكل والتآكل معًا، وفشل المحمل المبكر من دخول المواد الصلبة، والتسرب المزمن لمانع التسرب في مهام المواد الصلبة العالية.

وتمثل كل حالة من حالات الفشل هذه تكلفة تعطل حقيقية للمشغلين - وقد استرشدنا بكل منها في تحسينات التصميم المضمنة في مضخة الملاط بالطرد المركزي خطوط الإنتاج. يقدم لك هذا الدليل هذه الخبرة المتراكمة في شكل منظم وقابل للتنفيذ.

3. كيف تعمل مضخة الطرد المركزي للملاط بالطرد المركزي

من الضروري فهم مبدأ التشغيل قبل تقييم نماذج محددة أو اتخاذ قرار الاختيار. A مضخة الملاط بالطرد المركزي تعمل على مبدأ قوة الطرد المركزي - تقوم المكرهة الدوارة بتحويل الطاقة الميكانيكية من محرك الدفع إلى طاقة حركية داخل السائل، مما يولد الضغط المطلوب لتحريك الوسائط الكثيفة المحملة بالمواد الصلبة عبر أنظمة خطوط الأنابيب.

يتبع تسلسل التشغيل أربع مراحل متميزة:

1. التحضير والشفط: يدخل الطين إلى المضخة من خلال مدخل الشفط في مركز المكره (“العين”). بينما تدور المكره بسرعات تتراوح عادةً بين 750 إلى 3,450 دورة في الدقيقة، فإن قوة الطرد المركزي المتولدة من الريش الدوارة تقذف الملاط إلى الخارج شعاعيًا من مركز المكره نحو المحيط.
2. تحويل الطاقة: يتم تحويل الطاقة الحركية الدورانية التي تنقلها المكرهة إلى طاقة ضغط مع تباطؤ الملاط في المقطع العرضي المتوسع للغلاف الحلزوني. هذا الارتفاع في الضغط هو ما يمكّن المضخة من التغلب على رأس النظام - التأثير المشترك للرفع الساكن، وفقدان احتكاك الأنابيب، ومتطلبات ضغط التفريغ.
3. التفريغ: يخرج الملاط المضغوط من خلال فوهة التفريغ ويدخل نظام خط الأنابيب، حاملاً المواد الصلبة العالقة إلى وجهتها.
4. التدفق المستمر: عندما يتم تفريغ الملاط، تتشكل منطقة ضغط منخفض عند عين الدافع، مما يسحب ملاطًا جديدًا إلى المضخة، مما يحافظ على التشغيل المستمر.

ما يعنيه ذلك بالنسبة لك: إن مضخة الملاط بالطرد المركزي مبدأ العمل مدفوع بالسرعة بشكل أساسي. نفس السرعة التي تولد التدفق تنتج أيضًا التآكل - تتراوح سرعة طرف المكره في خدمة الملاط عادةً من 15 إلى 25 م/ثانية، ويتناسب التآكل الكاشطة مع مكعب هذه السرعة تقريبًا. يمكن أن يؤدي اختيار مضخة ذات سرعة تشغيل منخفضة مناسبة للخدمة المطلوبة إلى تقليل معدلات التآكل بشكل كبير. قد توفر المضخة التي تعمل بسرعة 1,200 دورة في الدقيقة تدفقًا أقل بمقدار 15% فقط من المضخة التي تعمل بسرعة 1,450 دورة في الدقيقة، ولكن يمكن تقليل معدل التآكل بأكثر من 30%. هذا هو السبب في أن مهندسي مضخة Changyu يوصون باستمرار باختيار أقل سرعة تشغيل عملية لنقطة تشغيل معينة.

عند مقارنتها بمضخات الطين ذات الإزاحة الموجبة، توفر تصميمات الطرد المركزي قدرة تدفق أعلى بتكلفة رأسمالية أقل، مما يجعلها الخيار المفضل لغالبية تطبيقات التعدين والمعالجة. ومع ذلك، عند اللزوجة العالية للطين التي تقترب من 800-1000 سنتيمتر مكعب، تواجه مضخات الطرد المركزي خسائر في الرأس تصل إلى ≥ 8 أمتار وانخفاض في الكفاءة يصل إلى 20%، وعند هذه النقطة قد توفر مضخات الإزاحة الإيجابية اقتصاديات أفضل في الطاقة.

4. أنواع مضخات الطين بالطرد المركزي

من الضروري فهم التكوينات الأساسية للمضخة قبل تقييم نماذج محددة. نوع مضخة الملاط بالطرد المركزي الذي تختاره يؤثر بشكل مباشر على مرونة التركيب، والوصول إلى الصيانة، وتكلفة التشغيل على المدى الطويل.-

4.1 مضخات الطين بالطرد المركزي الأفقية - العمود الفقري للصناعة

الأفقي مضخة الملاط بالطرد المركزي هو التكوين الأكثر انتشارًا على نطاق واسع في مصانع التعدين ومعالجة المعادن والمصانع الكيميائية في جميع أنحاء العالم. عادةً ما يتم تركيب هذه المضخات جافة على لوحة أساسية أو مزلجة، مع توجيه عمود المضخة أفقيًا. يتيح تصميمها الكابولي أن تظل مجموعة المحامل معزولة عن الطرف الرطب، مما يقلل من مخاطر التلوث.

المزايا الرئيسية:

• سهولة الوصول إلى المكونات الطرفية الرطبة لإجراء الصيانة الروتينية
• كفاءة أعلى في نقاط العمل التصميمية مقارنة بالبدائل الرأسية
• مجموعة واسعة من الأحجام - من 25 مم (1″) إلى 450 مم (18″) أقطار التفريغ
• متوافق مع كل من السبائك عالية الكروم والإنشاءات المبطنة بالمطاط الصناعي

ما يعنيه ذلك بالنسبة لك: إذا كان التطبيق الخاص بك يتضمن تركيبًا ثابتًا مع مساحة أرضية كافية وكانت المضخة تعمل مقابل رأس نظام معتدل إلى مرتفع، فإن المضخة الأفقية مضخة الملاط بالطرد المركزي ستوفر دائماً تقريباً أقل تكلفة إجمالية للملكية.

4.2 مضخات الطين بالطرد المركزي العمودية - لتطبيقات الحفرة الرطبة والحوض الرطب

عمودي مضخة الملاط بالطرد المركزي تضع التصميمات المحرك فوق مستوى السائل، مع عمود طويل يمتد إلى أسفل في الحوض أو الحفرة. وتزيل التكوينات الكابولية أي محامل مغمورة، مما يجعلها مثالية للتطبيقات التي يجب أن تعمل فيها المضخة مغمورة جزئياً أو كلياً.

4.3 مضخات الطين بالطرد المركزي الغاطسة - للمواقع العميقة والتي يصعب الوصول إليها

غاطسة مضخة الملاط بالطرد المركزي تدمج الوحدات المحرك والمضخة في مجموعة واحدة محكمة الغلق تعمل مغمورة بالكامل. يمكن لمضخات الطين الغاطسة الحديثة من الشركات المصنعة الرائدة التعامل مع تركيزات مواد صلبة تصل إلى 70% بالوزن.

4.4 مقارنة سريعة: الأفقي مقابل العمودي مقابل الغاطس

عامل الاختيار	مضخة الملاط بالطرد المركزي الأفقية	مضخة الملاط بالطرد المركزي العمودية	مضخة الطين الغاطسة
التركيب	مثبتة على قاعدة/زلاجة جافة	المحرك فوق السائل؛ العمود مغمور	محرك مغمور بالكامل + وحدة مضخة مغمورة بالكامل
أفضل ملاءمة	أنظمة المعالجة الثابتة، ورسوم الرؤوس العالية، والنقل لمسافات طويلة	الأحواض، والحفر، وتذبذب مستويات السوائل	الأحواض العميقة التي يتعذر الوصول إليها والأماكن الضيقة
الوصول إلى الصيانة	سهولة الوصول إلى الطرف الرطب؛ خدمة روتينية في الموقع	يمكن الوصول إلى المحرك؛ يتطلب فحص العمود رفعه	يتطلب استرجاع الوحدة بالكامل
مناولة المواد الصلبة	ما يصل إلى 40% حتى 40% حسب الوزن القياسي	يعتمد على تصميم المكره؛ عادةً ما يصل إلى 40%	ما يصل إلى 70% مع الطرازات المزودة بآلة تقليب
تحمّل التشغيل الجاف	محدودة	تصميم الكابولي يتحمل التشغيل الجاف المتقطع	يتطلب الغمر في الماء للتبريد

5. مواد التآكل الرئيسية لبناء مضخة الطرد المركزي للطين الطرد المركزي

يمكن القول إن اختيار المواد هو القرار الأكثر أهمية في تحديد مواصفات مضخة الملاط بالطرد المركزي. تكون المكونات المبللة - المكرهة والفلطية أو الغلاف وألواح التآكل وأكمام العمود - على اتصال دائم مع وسط كاشط غالبًا ما يكون أكّالًا يتحرك بسرعة عالية. يمكن أن يؤدي اختيار مواد غير مناسبة إلى تقليل عمر خدمة المضخة من سنوات إلى أسابيع.

5.1 الحديد الأبيض عالي الكروم - المعيار الذهبي لمقاومة التآكل

حديد أبيض عالي الكروم، بمحتوى كروم يتراوح من 25% إلى 30%، يحقق قيم صلابة برينل تتجاوز 600 BHN, مما يجعلها من بين المواد المصبوبة الأكثر صلابة المتاحة لبناء المضخات. إنه استثنائي مقاومة للتآكل الخصائص التي تجعلها المادة المفضلة الأولى للجسيمات الخشنة والزاوية وعالية الصلابة المعتادة في التعدين ومعالجة المعادن.

ما يعنيه ذلك بالنسبة لك: بالنسبة للعجائن الكاشطة ذات الأس الهيدروجيني المحايد، يوفر الحديد الأبيض عالي الكروم أطول عمر تآكل لكل دولار مستثمر. ومع ذلك، فإن مقاومته للتآكل محدودة تحت الرقم الهيدروجيني 4 تقريبًا.

5.2 بطانات المطاط الصناعي - المطاط والبولي يوريثين للجسيمات الدقيقة

بالنسبة للعجائن التي تهيمن عليها جسيمات دقيقة ومستديرة (مثل المخلفات أو ملاط الحجر الجيري)، توفر الأغلفة والمضخات المبطنة بالمطاط الصناعي مزايا مميزة. تمتص بطانات المطاط الطبيعي طاقة تأثير الجسيمات، بينما يوفر البولي يوريثان مقاومة ممتازة لتآكل القطع من الجسيمات الأكثر حدة. وتقتصر هذه عادةً على درجات حرارة أقل من 70 درجة مئوية (160 درجة فهرنهايت).

5.3 الفولاذ المقاوم للصدأ المزدوج - الموازنة بين مقاومة التآكل والتآكل

عندما يمثل الوسط الذي يتم ضخه كلاً من التآكل الكاشط والتآكل الكيميائي, الفولاذ المقاوم للصدأ المزدوج (مثل CD4MCu) توفر مقاومة فائقة للتآكل والتآكل الشقوق مع الحفاظ على صلابة معقولة (280-350 BHN). تعمل هذه السبائك على سد الفجوة بين الحديد عالي الكروم (تآكل ممتاز، تآكل ضعيف) والبطانات الفلورية (تآكل ممتاز، تآكل معتدل).

5.4 البطانات الفلوروبلاستيكية - حماية قصوى من التآكل + حماية معتدلة من التآكل

بالنسبة للتطبيقات ذات المهام المشتركة - حيث يحتوي الطين على مواد صلبة كاشطة ومواد كيميائية شديدة التآكل - توفر الإنشاءات المبطنة بالفلور البلاستيك حماية لا مثيل لها. مواد مثل PTFE, FEP, و UHMW-PE توفر مقاومة كيميائية شبه شاملة مع امتصاص تأثير الجسيمات المعتدل. مضخة تشانغيو المبطنة بالفلور البلاستيك مضخة الملاط بالطرد المركزي تتميز الموديلات بسماكة تبطين تتراوح من 8 إلى 20 مم، مما يمكّنها من التعامل مع الملاط الحمضي الذي قد يدمر المكونات المعدنية في غضون أيام.

5.5 جدول مقارنة اختيار المواد

المواد	الصلابة	مقاومة التآكل	مقاومة التآكل	درجة الحرارة القصوى	أفضل تطبيق
حديد أبيض عالي الكروم (Cr25-30%)	600 + BHN 600+	ممتاز	منخفض (ضعيف تحت الأس الهيدروجيني 4)	110°C	جسيمات كاشطة خشنة، أس هيدروجيني متعادل
بطانة مطاطية طبيعية	غير متاح (المطاط الصناعي)	جيد (جسيمات دقيقة)	معتدل	70°C	جسيمات مدورة دائرية دقيقة، مخلفات
بطانة من البولي يوريثين	غير متاح (المطاط الصناعي)	جيد جداً (تآكل القطع)	معتدل	70°C	الجسيمات الدقيقة الحادة
الفولاذ المقاوم للصدأ المزدوج (CD4MCu)	280-350 BHN 280-350	معتدل	جيد (أس هيدروجيني 2-12)	110°C	التآكل والتآكل معاً
مبطنة بالفلور البلاستيك (FEP/PTFE/UHMW-PE)	غير متاح (تبطين)	معتدل	ممتاز (شبه عالمي)	90-120°C	الأحماض القوية والعوامل المؤكسدة

6. كيفية اختيار مضخة الطين بالطرد المركزي المناسبة: إطار من 6 خطوات

إن منهجية الاختيار المنهجي هي الفرق بين مضخة الملاط بالطرد المركزي التي توفر سنوات من الخدمة الموثوقة والتي تصبح عبء صيانة متكررة. ويوصي المهندسون في شركة Changyu Pump باتباع النهج المنظم التالي.

الخطوة 1: توصيف خصائص الملاط

قبل اختيار أي مضخة، يجب عليك تحديد الوسيط الذي ستتعامل معه. وتشمل خصائص الطين الرئيسية ما يلي:

• تركيز المواد الصلبة (بالوزن أو الحجم)
• توزيع حجم الجسيمات (PSD) - تسبب الجسيمات الخشنة الزاوية والخشنة تآكلًا أكثر بكثير
• الثقل النوعي للطين (SG) - يؤثر على متطلبات الطاقة
• الأس الهيدروجيني والتركيب الكيميائي - يحدد مكون التآكل
• درجة الحرارة - اختيار مواد التأثيرات ومانع التسرب
• اللزوجة - تتطلب الملاط غير النيوتوني أساليب هيدروليكية مختلفة

الخطوة 2: تحديد نقطة واجب النظام

يجب أن توفر المضخة معدل التدفق المطلوب مقابل الرأس الديناميكي الكلي (TDH)، مع مراعاة الرأس الساكن وفقد الاحتكاك ورأس السرعة ومتطلبات ضغط التفريغ.

الخطوة 3: تحديد سرعة الإيداع القصوى

بالنسبة لملاط الترسيب، يجب أن تحافظ المضخة على سرعة تدفق أعلى من سرعة الإيداع الحدية (LDV) - السرعة الدنيا التي تبقى عندها المواد الصلبة معلقة. ترتبط هذه الظاهرة ارتباطًا وثيقًا بمبادئ مائع غير نيوتوني السلوك. يعد التشغيل بأقل من LDV أحد أكثر الأخطاء التي يتم تجاهلها وتكلفتها في اختيار مضخة الطين.

الخطوة 4: مطابقة التكوين والمواد

استنادًا إلى خصائص الطين، ونقطة العمل، ومتطلبات مركبات التشغيل، وقيود التركيب، حدد:

• نوع المضخة:: أفقيًا أو رأسيًا أو غاطسًا
• مخطط المواد:: حديد عالي الكروم، أو مبطن باللدائن المطاطية، أو الفولاذ المقاوم للصدأ المزدوج، أو مبطن بالفلور
• نوع الختم:: الطارد/مانع التسرب الديناميكي، أو التعبئة الغددية، أو مانع التسرب الميكانيكي

الخطوة 5: تقييم التكلفة الإجمالية للملكية (TCO)

A مضخة الملاط بالطرد المركزي قرار الشراء الذي يركز فقط على السعر المبدئي هو قرار اقتصادي زائف. صحيح التكلفة الإجمالية للملكية (TCO) يجب أن تأخذ في الحسبان:

• استهلاك الطاقة (عادةً 60-701 تيرابايت 3 تيرابايت من تكلفة العمر الافتراضي)
• تكرار استبدال الأجزاء البالية وتكلفة الاستبدال
• تكلفة عمالة الصيانة ووقت التعطل
• تكلفة حمل مخزون قطع الغيار

الخطوة 6: طلب منحنى الأداء التفصيلي

اطلب دائماً منحنى أداء مضخة الطين إظهار الرأس والكفاءة واستهلاك الطاقة عبر نطاق التشغيل الكامل. بالنسبة لتطبيقات الطين، طبِّق عوامل التصحيح: نسبة الرأس (HR) عادةً 0.85-0.95 و نسبة الكفاءة (ER) عادةً 0.80-0.90 لتركيزات المواد الصلبة المعتدلة. تأكد من أن نقطة العمل المحددة تقع بالقرب من أفضل نقطة كفاءة (BEP).

متى يجب التفكير في مضخات الإزاحة الإيجابية بدلاً من ذلك

في حين أن مضخات الطين بالطرد المركزي هي الخيار المفضل لغالبية تطبيقات التعدين والمعالجة، توفر مضخات الإزاحة الإيجابية (PD) مزايا في ظل ظروف محددة: (1) عندما تتجاوز لزوجة الملاط 800-1000 سنتم مكعب، حيث تتعرض مضخات الطرد المركزي لخسائر كبيرة في الكفاءة؛ (2) عندما تكون ضغوط التفريغ فوق 6000 كيلو باسكال (60 بار) مطلوبة للنقل لمسافات طويلة؛ و(3) لتركيزات المواد الصلبة العالية للغاية حيث يتدهور أداء مضخة الطرد المركزي بشكل حاد. في هذه السيناريوهات، استشر مهندسي المضخات لتقييم ما إذا كانت مضخة PD توفر اقتصاديات إجمالية أفضل.

7. صيانة مضخة الطرد المركزي الطينية: قائمة المراجعة الكاملة

تؤثر الصيانة الفعالة بشكل مباشر على مضخة الملاط بالطرد المركزي عمر الخدمة وتكلفة التشغيل. وتوضح دراسات الحالة الصناعية أن برنامج الصيانة الوقائية المنظمة يمكن أن يمدد متوسط الوقت الفاصل بين الأعطال (MTBF) بمقدار 200-400% مقارنة بنهج التشغيل حتى الفشل.

7.1 جدول الفحص الروتيني

• يومياً: افحص درجة حرارة المحمل، وتدفق مياه تدفق مانع التسرب، والاهتزاز/الضوضاء غير المعتادة
• أسبوعياً: فحص معدل تسرب عبوة الغدة ومستوى زيت التشحيم وحالته
• شهرياً: قياس الخلوص بين المكره والمذنب (الفجوة الأمامية)، وفحص ألواح التآكل
• ربع سنوي: الفحص الكامل للطرف الرطب، واستبدال تزييت المحمل
• سنوياً: التفكيك الكامل للمضخة، وقياس جميع مكونات التآكل واستبدالها

7.2 تعديل خلوص المكره (فجوة الأنف)

الفجوة بين الغطاء الأمامي للمكرهة الأمامية وصفيحة التآكل من جانب الشفط - المعروفة باسم فجوة الأنف - هو التعديل الوحيد الأكثر أهمية للصيانة. مع زيادة هذا الخلوص بسبب التآكل، تزداد إعادة الدوران الداخلي، مما يقلل من التدفق والكفاءة. يجب على المشغلين ضبط مبيت المحمل لاستعادة الفجوة الأمامية إلى مواصفات التصميم كلما انخفض معدل التدفق 5-10% عن خط الأساس عند سرعة ثابتة.

7.3 العناية بمانع التسرب والمحامل

• الأختام الميكانيكية: تتطلب مياه تدفق نظيفة ومتسقة. يجب أن يتجاوز ضغط مياه التدفق ضغط تصريف المضخة بمقدار 1-2 بار لمنع دخول الطين.
• تعبئة الغدة: الحفاظ على تسرب من 30-60 قطرة في الدقيقة أثناء التشغيل - يؤدي التسرب غير الكافي إلى احتراق العبوة؛ التسرب المفرط يهدر المياه وقد يشير إلى تآكل أكمام العمود.
• المحامل: يجب استبدال المحامل المشحمة بالزيت بالكامل كل 2,000-3,000 ساعة تشغيل أو كل ثلاثة آلاف ساعة تشغيل، أيهما أقرب.

7.4 علامات الفشل الشائعة الخمسة والتدخلات

علامة الفشل	السبب المحتمل	الإجراء الموصى به
انخفاض التدفق/الضغط التدريجي	تآكل المكره و/أو لوحة التآكل	اضبط فجوة الأنف؛ استبدل مكونات التآكل إذا استنفدت الفجوة
زيادة الاهتزاز المفاجئ	انسداد أو تجويف جزئي في المكرهة	إيقاف التشغيل وفحص المكرهة؛ فحص مصفاة الشفط
ارتفاع استهلاك الطاقة	الاحتكاك الداخلي أو تدهور المحمل	فحص الخلوص؛ فحص المحامل
تسرب مرئي عند الختم	واجهات مانع التسرب الميكانيكية البالية أو تغليف الغدة	استبدال مكونات مانع التسرب؛ ضبط أو إعادة حزم الغدة
تنقر على الغلاف الخارجي	الجمع بين التآكل + التآكل + التآكل	تقييم ترقية المواد إلى تبطين مزدوج غير قابل للصدأ أو تبطين الفلوروبلاستيك

8. حلول مضخة الطرد المركزي لمضخة الطين بالطرد المركزي Changyu

تقدم مضخة تشانغيو مجموعة شاملة من مضخة الملاط بالطرد المركزي حلول مصممة لتلبية المتطلبات المتنوعة الموضحة في هذا الدليل. تم تصميم كل سلسلة من المنتجات باستخدام مواد مستهدفة وتحسينات هيدروليكية لملامح استخدامات محددة.

8.1 مضخة نقل المواد الكيميائية المسببة للتآكل من سلسلة CYB-ZKJ

سلسلة CYB-ZKJ هي سلسلة CYB-ZKJ عالية الأداء مضخة الملاط بالطرد المركزي مصممة لنقل الوسائط الحمضية أو القلوية المسببة للتآكل التي تحتوي على جسيمات صلبة مرنة تصل إلى 20%. هذه المضخة مصنوعة من مادة التبطين FEP، وتستخدم تقنية تبطين بلاستيكية حاصلة على براءة اختراع لمقاومة التشوه الحراري والتشقق والتفكك في ظل ظروف التشغيل الصعبة. بالنسبة للتطبيقات ذات درجات الحرارة العالية، يمكن اختيار مادة التبطين PFA كبديل.

المواصفات الرئيسية:

• نطاق معدل التدفق: 3-2,600 متر مكعب/ساعة
• نطاق الرأس: 5-100 m
• قوة المحرك: 0.75-300 كيلوواط
• السرعة: 968 - 3450 دورة/دقيقة
• نطاق درجة الحرارة المتوسطة: -80 درجة مئوية إلى 120 درجة مئوية
• مواد قابلة للتخصيص: FEP (يتوفر PFA لظروف درجات الحرارة العالية)

ما يعنيه ذلك بالنسبة لك: تُعد سلسلة CYB-ZKJ الخيار الأمثل للمصانع الكيميائية وعمليات الصهر وصناعات حمض الكبريتيك والأسمدة الفوسفاتية والمشروعات الهندسية البيئية التي تتطلب نقلًا موثوقًا للسوائل المسببة للتآكل بما في ذلك الأحماض والقلويات والمواد المعدنية المسببة للتآكل. ويغطي نطاق استخداماته الواسع كل شيء بدءًا من الأحماض المخففة إلى تيارات مياه الصرف الصحي المختلفة.

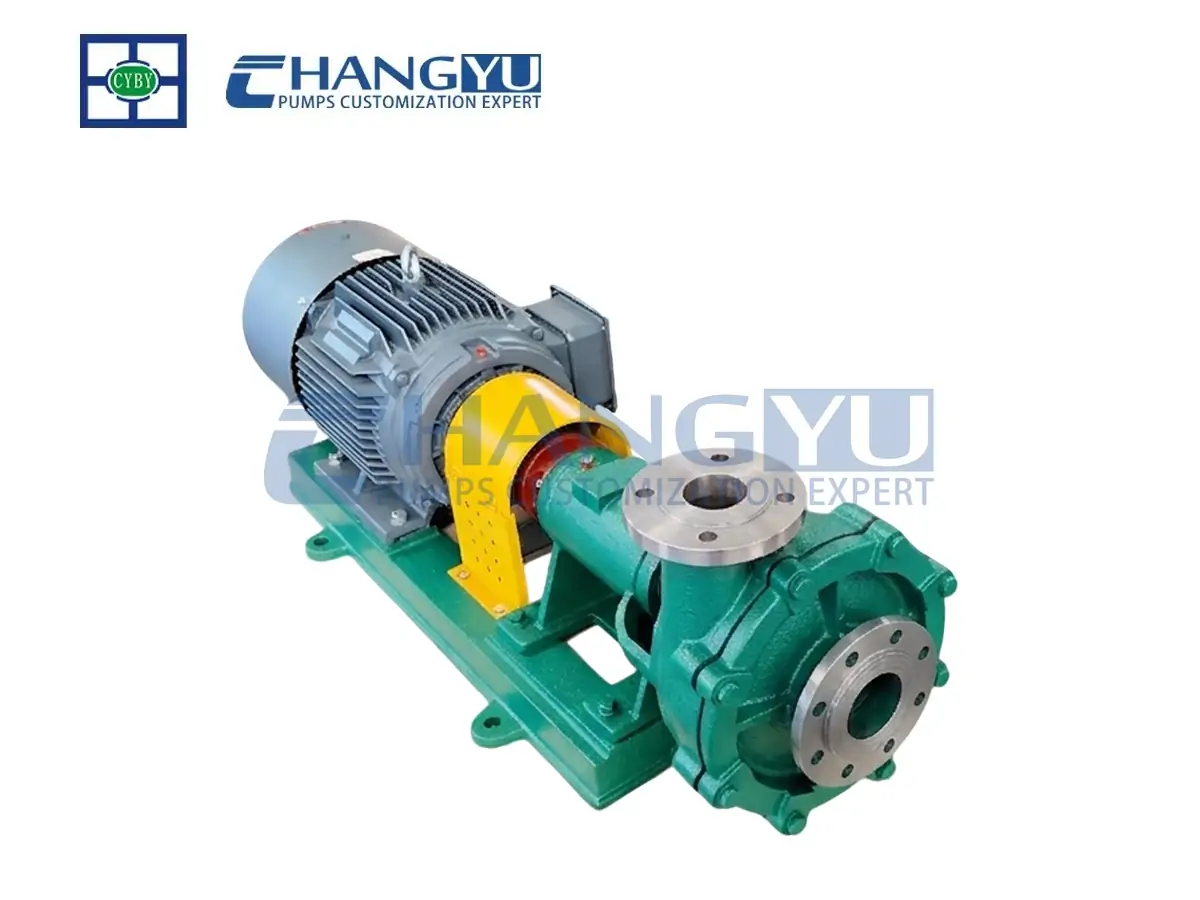

8.2 مضخة الملاط الفولاذ المقاوم للصدأ من سلسلة HB

مضخة Changyu Pump HB Series هي مضخة أفقية عالية الكفاءة، أحادية المرحلة، أحادية الشفط مضخة الملاط بالطرد المركزي, مصممة وفقًا لـ ISO 2858 ومتوافق مع معايير CE. تم تصميمها بهيكل مبلل بالكامل من الفولاذ المقاوم للصدأ، وهي مصممة خصيصًا للطين الكاشطة والسوائل متوسطة التآكل، مما يوفر أداءً مستقرًا ومتانة محسنة وعمر خدمة طويل في البيئات الصناعية الصعبة.

المواصفات الرئيسية:

• نطاق معدل التدفق: 10-60 م³/ساعة
• نطاق الرأس: 20-120 m
• قوة المحرك: 3-45 كيلوواط
• السرعة: 2,900 دورة/دقيقة
• نطاق درجة الحرارة المتوسطة: -20 درجة مئوية إلى 120 درجة مئوية
• مواد قابلة للتخصيص: 304, 316, 316L, 2205, 2507

ما يعنيه ذلك بالنسبة لك: تُعد سلسلة HB مناسبة بشكل مثالي للتطبيقات التي تتطلب متانة ومتوافقة مع المعايير مضخة الملاط بالطرد المركزي مع مقاومة الفولاذ المقاوم للصدأ للتآكل. يوفر توفر خيارات الفولاذ المقاوم للصدأ المزدوج والفولاذ المقاوم للصدأ المزدوج الفائق (2205، 2507) مسار ترقية واضح للمشغلين الذين يتعاملون مع مهام التآكل والتآكل معًا.

8.3 مضخة الملاط الصناعية من سلسلة UHB

تتميز مضخة الطين الصناعية من سلسلة UHB بتصميم الطرد المركزي الكابولي أحادي المرحلة مع دافع شبه مفتوح ومانع تسرب ميكانيكي خرطوشة، مصممة خصيصًا لنقل الوسائط المحملة بالصلب أو البلورية المسببة للتآكل. تشانغيو مضخات الطين بالطرد المركزي في هذه السلسلة مقاومة استثنائية للتآكل، ومقاومة التآكل، ومقاومة الصدمات، ومقاومة الزحف، ومقاومة فائقة للتآكل، مما يضمن قدرة تدفق عالية مع حماية مزدوجة.

المواصفات الرئيسية:

• نطاق معدل التدفق: 3-2,600 متر مكعب/ساعة
• نطاق الرأس: 5-100 m
• قوة المحرك: 0.75-300 كيلوواط
• السرعة: 750-2,900 دورة/دقيقة
• نطاق درجة الحرارة المتوسطة: -20 درجة مئوية إلى 90 درجة مئوية
• مواد قابلة للتخصيص: UHMW-PE

ما يعنيه ذلك بالنسبة لك: سلسلة UHB مصممة خصيصًا لصهر المعادن غير الحديدية، وإنتاج الصلب، وتصنيع ثاني أكسيد التيتانيوم، وعمليات المعالجة الكيميائية حيث يجب نقل الملاط الكاشطة عالية التركيز بشكل موثوق مع الحد الأدنى من تدخل الصيانة. توفر مادة التبطين UHMW-PE توازنًا استثنائيًا في مقاومة التآكل والخمول الكيميائي - التعامل مع الملاط الحمضي أو الكاوية التي من شأنها أن تتحلل بسرعة مكونات المضخة المعدنية.

9. مراقبة الجودة: كيف تضمن مضخة تشانغيو موثوقية المضخة

كل مضخة الملاط بالطرد المركزي تخضع منشأة تصنيع مضخة تشانغيو التي تغادر منشأة تصنيع مضخة تشانغيو لبرنامج صارم متعدد المراحل لضمان الجودة مصمم لمنع العيوب قبل حدوثها.

التحقق من المواد: وتخضع جميع المواد الخام الواردة - بما في ذلك السبائك عالية الكروم، ودرجات الفولاذ المقاوم للصدأ 304/316/316L/2205/2507، وراتنجات البلاستيك الفلوري (FEP، PFA)، ومركبات UHMW-PE - للتحليل الطيفي للتحقق من التركيب الكيميائي مقابل المواصفات. تحصل كل دفعة من المواد على شهادة موثقة قبل طرحها للإنتاج.

الفحص أثناء العملية: يتم قياس الأبعاد الحرجة للدوافع، والأغلفة، وألواح التآكل، وتجميعات الأعمدة مقابل تفاوتات التصميم في كل مرحلة من مراحل التصنيع. يتم التحقق من سُمك البطانة باستخدام الاختبار بالموجات فوق الصوتية لضمان تغطية موحدة وعدم وجود فراغات.

اختبار الأداء الهيدروليكي: تخضع كل مضخة مجمعة لاختبار أداء هيدروليكي كامل مقابل المنحنى المنشور. يتم تسجيل معدل التدفق والرأس واستهلاك الطاقة والكفاءة عند نقاط تشغيل متعددة ومقارنتها بمواصفات التصميم.

التدقيق النهائي للتجميع النهائي: قبل التغليف، تخضع كل مضخة للتحقق من عزم دوران البراغي وفحص سلامة مانع التسرب وتأكيد التحميل المسبق للمحمل واختبار الدوران الحر للمجموعة الدوارة.

ما يعنيه ذلك بالنسبة لك: عندما مضخة الملاط بالطرد المركزي عند وصولها إلى الموقع مع وثائق الجودة الكاملة، يمكنك تشغيلها بثقة - مما يقلل من التأخير في بدء التشغيل ومطالبات الضمان والمخاطر التشغيلية المرتبطة بالمعدات غير المتحقق منها.

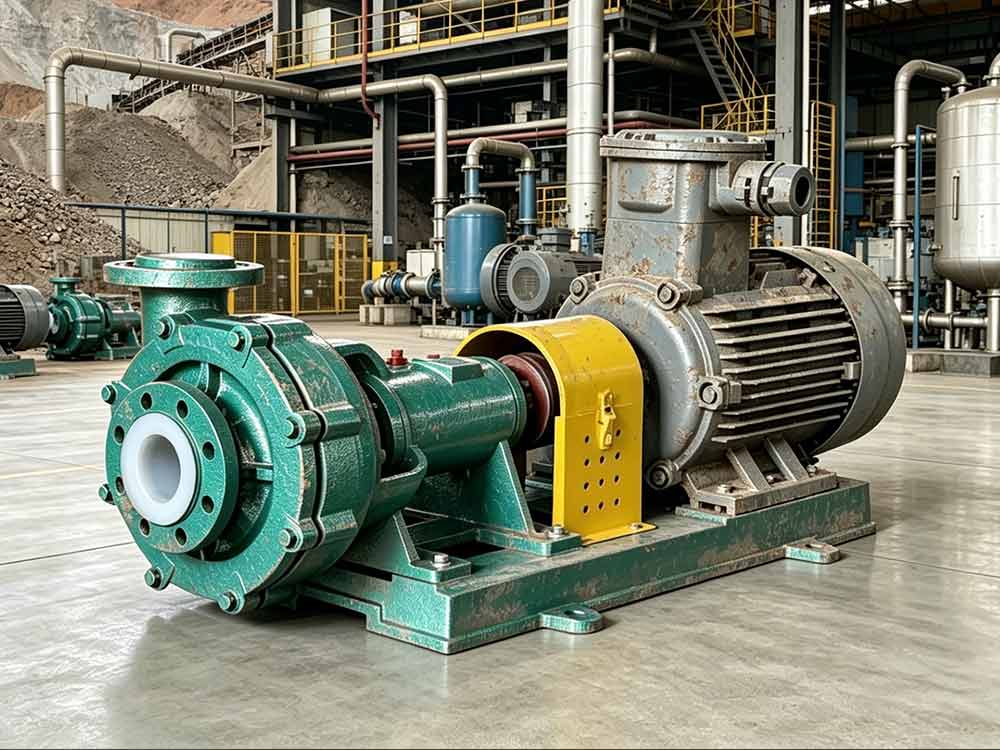

10. دراسة حالة إفرادية: تخفيض التكلفة الإجمالية للملكية في مصنع لمعالجة المعادن

تحدي العميل: كان أحد مُركّزات النحاس في أمريكا الجنوبية يعاني من أعطال مزمنة في مركز النحاس في مضخة الملاط بالطرد المركزي وحدات مناولة ملاط التغذية بالأعاصير المائية. تطلبت المضخات الحالية المصنوعة من سبائك الكروم العالية استبدال المكره كل 4-5 أشهر واستبدال الطرف الرطب بالكامل كل 10-12 شهرًا. وتسبب كل عملية استبدال في توقف الإنتاج من 8 إلى 12 ساعة. كانت التكلفة السنوية المجمعة لقطع الغيار وعمالة الصيانة وفقدان الإنتاج تقترب من 55,000 دولار أمريكي لكل مضخة.

حل مضخة تشانغيو: بعد تحليل عينات الطين (حجم الجسيمات d50 = 280 ميكرومتر، والجاذبية النوعية = 1.45، والأس الهيدروجيني = 6.8)، حدد مهندسو مضخة Changyu أن المضخة الحالية كانت تعمل بسرعة 1,450 دورة في الدقيقة مع سرعة طرف المكره 23 م/ث - أعلى بكثير من النطاق الأمثل لهذه المهمة الكاشطة. تضمن الحل الموصى به تغييرين: (1) استبدال الوحدات بمضخة Changyu Pump UHB Series مضخات الطين بالطرد المركزي تعمل بسرعة 1,200 دورة في الدقيقة مع بطانات UHMW-PE، مما يقلل من سرعة الطرف إلى 19 م/ث؛ و(2) تنفيذ برنامج صيانة وقائية منظم مع تعديلات ربع سنوية للفجوة الأمامية.

نتائج محددة كمياً: بعد 18 شهراً من التشغيل المستمر

• تمديد عمر خدمة الدفاعة من 4-5 أشهر إلى أكثر من 14 شهرًا - أ 180%+ تحسين 180%
• انخفاض تكلفة الصيانة السنوية لكل مضخة بحوالي 54%
• انخفض وقت تعطل الإنتاج غير المخطط له بأكثر من 65%
• انخفاض استهلاك الطاقة بحوالي 121 تيرابايت 3 تيرابايت تقريبًا بسبب انخفاض سرعة التشغيل المنخفضة

ومنذ ذلك الحين تم توحيد المصنع على مضخات Changyu Pump UHB Series في جميع مهام تغذية الأعاصير المائية. هل أنت مستعد لتحقيق نتائج مماثلة؟ أرسل المواصفات الخاصة بك إلى فريقنا الهندسي للحصول على تحليل مفصل للملكية الفكرية.

11. الأسئلة الشائعة (FAQ)

س1: ما هي مضخة الطرد المركزي للطين؟
ج: أ: أ مضخة الملاط بالطرد المركزي هي مضخة طرد مركزي للخدمة الشاقة مصممة خصيصًا لنقل المخاليط الصلبة والسائلة الكاشطة (الطين) في التعدين والمعالجة الكيميائية والتطبيقات الصناعية. وهي تتميز بأغلفة مقواة وأجزاء مبللة مقاومة للتآكل ومجموعات محامل قوية لإطالة عمر الخدمة.

س2: كيف تعمل مضخة الطرد المركزي للطين؟
ج: أ: أ مضخة الملاط بالطرد المركزي تعمل باستخدام دافع دوّار لتحويل الطاقة الميكانيكية إلى طاقة حركية عبر قوة الطرد المركزي. تقوم المكرهة الدوارة بقذف الملاط إلى الخارج، مما يخلق ضغطًا يحرك الخليط عبر الغلاف الحلزوني إلى خط أنابيب التفريغ.

س3: ما الفرق بين مضخة الطين الطاردة المركزية ومضخة الإزاحة الموجبة؟
ج: أ: أ مضخة الملاط بالطرد المركزي يولد التدفق عن طريق إضافة سرعة للسائل من خلال دافع دوار، وهو مثالي للتطبيقات ذات التدفق العالي والرأس المعتدل. A مضخة الإزاحة الموجبة ينقل كميات ثابتة من الطين في كل دورة، وهو مناسب بشكل أفضل للسوائل عالية اللزوجة (>800 سنتي بسكسل) ومهام الضغط العالي جدًا (>60 بار).

س4: ما هي الأنواع الرئيسية لمضخات الطرد المركزي للطين؟
ج: الأنواع الرئيسية هي أفقياً, ناتئ رأسي, و غاطسة التكوينات. تهيمن المضخات الأفقية على تطبيقات المعالجة؛ وتخدم المضخات العمودية مهام الحوض والحفرة؛ وتتعامل المضخات الغاطسة مع المواقع العميقة التي يصعب الوصول إليها.

س 5: كيف يمكنني اختيار مضخة الطرد المركزي المناسبة؟
ج: يتبع الاختيار إطار عمل مكون من 6 خطوات: توصيف خصائص الملاط (تركيز المواد الصلبة، وحجم الجسيمات، ودرجة الحموضة، ودرجة الحرارة، واللزوجة)، وتحديد نقطة عمل النظام، وحساب سرعة الترسيب الحدية، ومطابقة التكوين والمواد، وتقييم التكلفة الإجمالية للملكية، وطلب منحنيات أداء تم التحقق منها.

س6: ما هي المواد المستخدمة في بناء مضخة الطرد المركزي؟
ج: تشمل المواد الشائعة ما يلي حديد أبيض عالي الكروم (25-30% Cr، 600+ BHN) لمقاومة التآكل, المطاط الطبيعي و البولي يوريثين للجسيمات الدقيقة, الفولاذ المقاوم للصدأ المزدوج (CD4MCu) للتآكل والتآكل معًا، و البطانات الفلوروبلاستيكية (PTFE، FEP، UHMW-PE) للبيئات الكيميائية العدوانية.

س7: كيف تحافظ على مضخة الطرد المركزي للطين؟
ج: فعالة صيانة مضخة الطرد المركزي للملاط بالطرد المركزي تشمل فحوصات يومية لدرجة حرارة المحمل والاهتزاز، وقياس خلوص المكره (فجوة الأنف) شهريًا، وفحص ربع سنوي للطرف الرطب، وتفكيك كامل سنوي. استبدال التشحيم المناسب كل 2,000-3,000 ساعة أمر ضروري.

س8: ما هي العلامات التي تشير إلى أن مضخة الطرد المركزي الطينية تحتاج إلى صيانة؟
ج: تشمل علامات التحذير الرئيسية انخفاض التدفق/الضغط التدريجي (يشير إلى تآكل المكره أو لوحة التآكل)، وزيادة الاهتزاز المفاجئ (الانسداد أو التجويف)، وارتفاع استهلاك الطاقة (تدهور المحمل)، وتسرب واضح في مانع التسرب، وتنقر على الغلاف الخارجي.

12. معايير القرار الستة لمهندسي مضخة تشانغيو لاختيار مضخة الطرد المركزي للمضخة الطينية

بالاعتماد على أكثر من عقدين من الخبرة الميدانية، يوصي مهندسو مضخة تشانغيو بتقييم هذه المعايير الستة قبل الانتهاء من أي مضخة الملاط بالطرد المركزي المواصفات:

1. إعطاء الأولوية لسرعة التشغيل المنخفضة للمهام الكاشطة. التشغيل بسرعة 1200 دورة في الدقيقة بدلاً من 1450 دورة في الدقيقة قد يقلل من التدفق بمقدار 15% ولكنه يقلل من معدلات التآكل بأكثر من 30%. اختر دائمًا أقل سرعة عملية لنقطة التشغيل الخاصة بك.
2. قياس جميع خصائص الملاط الستة قبل اختيار المواد. يؤثر كل من تركيز المواد الصلبة، وتوزيع حجم الجسيمات، والجاذبية النوعية، والأس الهيدروجيني، ودرجة الحرارة، واللزوجة، بشكل مستقل على التصميم الهيدروليكي وتوافق المواد. يمكن أن يؤدي فقدان حتى معلمة واحدة إلى تقليل العمر المتوقع للمضخة بمقدار 50% أو أكثر.
3. احسب سرعة الترسيب الحدية قبل وضع اللمسات الأخيرة على حجم المضخة. يؤدي التشغيل بأقل من LDV إلى انسداد خط الأنابيب وتسارع التآكل الموضعي - وهذا أحد أكثر أخطاء الاختيار شيوعًا وتكلفة.
4. اطلب منحنيات أداء مصححة للطين وليس منحنيات الماء فقط. تطبيق تصحيحات نسبة الرأس (HR: 0.85-0.95) ونسبة الكفاءة (ER: 0.80-0.90). تحقق من أن نقطة التشغيل المحددة تقع بالقرب من أفضل نقطة كفاءة (BEP).
5. تقييم التكلفة الإجمالية للملكية على مدى 5 سنوات، وليس سعر الشراء. تضمين الطاقة (60-70% من تكلفة العمر الافتراضي)، وتكرار استبدال الأجزاء البالية، وعمالة الصيانة، وتكلفة وقت التعطل. المضخة غير المكلفة التي تتطلب إعادة بناء ربع سنوية تكلف أكثر بكثير من مضخة ممتازة بضعف السعر الأولي ولكن بثلاثة أضعاف العمر الافتراضي.
6. طابق نوع مانع التسرب مع كل من خصائص الطين وتوافر المياه في الموقع. تعمل موانع تسرب الطارد على التخلص من مياه التدفق ولكنها تفقد فعاليتها تحت 50% من السرعة المقدرة. لا توفر موانع التسرب الميكانيكية أي تسرب ولكنها تتطلب مياه تدفق نظيفة ومتسقة وحساسة لدخول المواد الصلبة.

الخاتمة

A مضخة الملاط بالطرد المركزي ليست سلعة - إنها أحد أصول الإنتاج الهامة التي يؤثر اختيارها بشكل مباشر على تكلفة التشغيل ووقت تشغيل الإنتاج وموثوقية العملية. ويكمن مفتاح تعظيم أداء مضخة الطين في المطابقة المنهجية لتكوين المضخة، واختيار المواد، والتصميم الهيدروليكي، وممارسات الصيانة لخصائص الطين وظروف التشغيل الخاصة بك. وقد وفر هذا الدليل الإطار المنظم اللازم لإجراء هذه المطابقة بثقة.

سواء كنت تقوم بتحديد مضخة جديدة لمشروع جديد أو تسعى إلى حل أعطال التآكل المزمنة في منشأة قائمة، فإن الفريق الهندسي في Changyu Pump متاح لدعم عملية الاختيار الخاصة بك من خلال التحليل الفني والتوصيات الخاصة بالتطبيق وعروض الأسعار الشاملة.

اتصل بمضخة تشانغيو اليوم لمناقشة متطلبات معالجة الطين الخاصة بك. أرسل معلمات التشغيل الخاصة بك إلى فريقنا الهندسي، وسنقدم توصية مفصلة للمضخة وعرض أسعار مصمم خصيصًا لاستخدامك.
