مضخات الأحماض الصناعية: دليل الأنواع والمواد والاختيار

1. مقدمة

مضخات الأحماض الصناعية ليست مضخات كيميائية عامة تحمل علامة مقاومة للتآكل. يهاجم كل حمض المواد من خلال آلية مختلفة بشكل أساسي: حمض الهيدروكلوريك يذيب المعادن من خلال التنقر الناجم عن الكلوريد، ويتغير تآكل حمض الكبريتيك بشكل كبير مع التركيز، وحمض النيتريك مؤكسد قوي يحط من العديد من البوليمرات، ويتخلل حمض الهيدروفلوريك بطانات البوليمر الفلوري ليهاجم الركيزة المعدنية الأساسية. قد تفشل مادة المضخة التي تتحمل حمضًا واحدًا عند درجة حرارة معينة بشكل كارثي عند تعرضها لحمض آخر - أو حتى نفس الحمض بتركيز أو درجة حرارة أعلى.

يستمر سوق مضخات نقل الأحماض العالمية في النمو بشكل مطرد، مدفوعًا بتوسيع قدرة المعالجة الكيميائية، وتشديد اللوائح البيئية على الانبعاثات الهاربة، وزيادة اعتماد تقنيات المضخات غير القابلة للتسرب التي تقضي على مانع التسرب الميكانيكي - وهو أكثر مسارات التسرب شيوعًا في خدمة الأحماض.

أمضت مضخة Changyu أكثر من عقدين من الزمن في هندسة معدات مناولة السوائل المقاومة للتآكل لأكثر التطبيقات عدوانية كيميائياً في العالم. يوفر هذا الدليل مرجعًا منظمًا يغطي أنواع المضخات لخدمة الأحماض، ومصفوفة اختيار المواد منظمة حسب نوع الحمض، وتقنيات الختم والسلامة، وإطار عمل للاختيار خطوة بخطوة، وصناعات التطبيقات الرئيسية. اتصل بنا مع معلمات الحمض الخاص بك للحصول على توصية محددة.

2. ما هي مضخة الأحماض الصناعية؟

2.1 التعريف الأساسي

أن مضخة حمض صناعي هي مضخة مصممة خصيصًا لنقل الوسائط الحمضية - الكبريتيك والهيدروكلوريك والنتريك والفسفوريك والهيدروفلوريك ومخاليطها - في المنشآت الصناعية. يجب التحقق من أن مكوناتها المبللة (الغلاف، والدافع، والعمود، وموانع التسرب، والحلقات على شكل حرف O، والحشيات) متوافقة كيميائيًا مع الحمض المحدد عند تركيز التشغيل ودرجة حرارة التشغيل. تستخدم الأجزاء المبللة لمضخة الأحماض مواد مقاومة للتآكل مثل PP أو PVDF أو PTFE أو بطانات البوليمر الفلوري أو السبائك المتخصصة وتصميمات منع التسرب - خاصةً المحرك المغناطيسي غير القابل للغلق وخيارات الإغلاق المزدوج - لحماية العاملين والبيئة.

يكمن التمييز الهندسي بين المضخة الحمضية الصناعية والمضخة الكيميائية للأغراض العامة في ثلاثة عناصر تصميمية. أولًا، استراتيجية المواد خاصة بالأحماض: يفرض كل حمض آلية تآكل متميزة تستبعد فئات معينة من المواد تمامًا - حمض الهيدروكلوريك يستبعد المعادن، وحمض النيتريك يستبعد البولي بروبلين، وحمض الهيدروفلوريك يتطلب تركيبات متخصصة من البوليمر الفلوري بسماكة تبطين كافية. ثانيًا، يتم اختيار تقنية مانع التسرب لتصنيف مخاطر الحمض: توفر مضخات الدفع المغناطيسي احتواءً بدون تسرب للأحماض الخطرة، بينما تخدم الموانع الميكانيكية المزدوجة مع سائل الحاجز التطبيقات متوسطة السمية. ثالثًا، التصميم الهيدروليكي يستوعب الجاذبية النوعية للحمض - حمض الكبريتيك المركز عند SG 1.84 يتطلب طاقة محرك أكبر بكثير من الماء بنفس التدفق والرأس.

2.2 ما يميز مضخة الأحماض الصناعية عن المضخة الكيميائية القياسية

الميزة	مضخة كيميائية قياسية	مضخة الأحماض الصناعية
استراتيجية المواد المبللة	مقاومة التآكل العامة	مطابقة المواد الخاصة بالأحماض (PP، PVDF، PTFE، PFA، PFA، مزدوج الفولاذ المقاوم للصدأ، Hastelloy)
تقنية الختم	مانع تسرب ميكانيكي واحد (افتراضي)	محرك مغناطيسي (بدون تسرب)، أو مانع تسرب ميكانيكي مزدوج مع سائل حاجز، أو غشاء بدون مانع تسرب
تحجيم المحرك	الحجم المناسب لمقياس SG الشبيه بالماء (1.0 تقريبًا)	المقاس المناسب للحمض SG (حتى 1.84 لـ H₂SO₄SO₄ المركزة)
شهادة السلامة	غير مطلوب عادةً	ATEX/IECEx لبيئات الأحماض القابلة للاشتعال؛ API 685 للتصميمات غير القابلة للاختراق

2.3 التطبيقات النموذجية

تخدم مضخات الأحماض الصناعية مجموعة واسعة من مهام العمليات في صناعات متعددة. يمكن الاطلاع على مناقشة تفصيلية للمتطلبات المحددة لكل صناعة في القسم 7.

الصناعة	الأحماض النموذجية	متطلبات المضخة
الطلاء الكهربائي وتشطيب المعادن	كبريتيك، هيدروكلوريك، هيدروكلوريك، كروم، نيتريك	إعادة تدوير مستمر؛ مسار مبلل مقاوم للتآكل
المعالجة الكيميائية	الكبريتيك، والهيدروكلوريك، والنتريك، والفوسفوريك	النقل بالجملة بين أوعية التخزين والمعالجة
معالجة المياه ومياه الصرف الصحي	حمض الكبريتيك، حمض الهيدروكلوريك	تحديد الجرعات وتعديل الأس الهيدروجيني؛ القياس الدقيق
تخليل الفولاذ	حمض الهيدروكلوريك، حمض الكبريتيك (ساخن)	دوران مستمر عالي التدفق؛ مواد مقاومة لدرجات الحرارة
تصنيع أشباه الموصلات	حمض الهيدروفلوريك، الأحماض عالية النقاء	مسار مبلل فائق النقاء؛ تلوث معدني صفري
المستحضرات الصيدلانية والمواد الكيميائية الدقيقة	الأحماض المختلفة، تيارات الأحماض المختلطة	احتواء غير محكم الإغلاق أو مزدوج الإغلاق

3. ما هي الأنواع الرئيسية لمضخات الأحماض الصناعية؟

خمسة أنواع من المضخات تغطي معظم تطبيقات نقل الأحماض الصناعية. لكل منها بنية منع تسرب مميزة تحدد مدى ملاءمتها لخدمة الأحماض الخطرة أو عالية النقاء أو عالية التدفق. للحصول على إرشادات حول اختيار تكوين مانع التسرب المناسب لكل نوع مضخة، راجع القسم 5.

3.1 مضخات الأحماض الطاردة المركزية (المبطنة والبلاستيكية بالكامل)

الطرد المركزي المضخات الحمضية هي التكوين الأكثر انتشارًا على نطاق واسع للتدفق العالي والنقل المستمر للأحماض - تدوير محاليل حمام التخليل، ونقل الأحماض بين صهاريج التخزين، وتغذية مفاعلات المعالجة. بالنسبة لخدمة الأحماض، تُصنع مضخات الطرد المركزي في تكوينين: مضخات الطرد المركزي المبطنة بالفلور البلاستيك (غلاف معدني مع بطانة داخلية من PTFE أو PFA أو FEP) ومضخات بلاستيكية بالكامل (غلاف ودافعة من البولي بروبيلين أو PVDF). تعزل البطانة الفلوروبلاستيكية الغلاف المعدني عن الحمض، وتجمع بين المقاومة الكيميائية للبوليمر الفلوري والقوة الهيكلية للغلاف المعدني. وتتعامل هذه المضخات مع معدلات تدفق تتراوح بين 1 إلى 2,600 متر مكعب/ساعة تقريبًا برؤوس تصريف تصل إلى 130 مترًا.

مضخات الطرد المركزي هي الأنسب للأحماض منخفضة إلى متوسطة اللزوجة (أقل من 200 سنتيمتر مكعب تقريبًا). وهي تعتمد على مانع تسرب ميكانيكي حيث يخرج العمود من الغلاف، مما يجعل توافق مادة مانع التسرب مع الحمض أمرًا بالغ الأهمية مثل مادة الغلاف والدافعة. للحصول على فهم أعمق لأساسيات مضخة الطرد المركزي في التطبيقات الكيميائية، انظر دليل مضخة العمليات الكيميائية.

3.2 مضخات الأحماض ذات الدفع المغناطيسي

محرك مغناطيسي المضخات الحمضية التخلص من مانع تسرب عمود الدوران الميكانيكي بالكامل. يتم نقل عزم الدوران من المحرك إلى المكره عبر غلاف احتواء ثابت باستخدام اقتران مغناطيسي. يتم إحاطة سائل المعالجة بالكامل داخل الغلاف المحكم الإغلاق - لا يخترق عمود الدوران حدود الضغط. يحقق هذا التصميم غير القابل للإغلاق تسربًا صفريًا حسب التصميم، مما يجعل مضخات الدفع المغناطيسي المواصفات القياسية للأحماض الخطرة أو السامة أو القابلة للاشتعال أو الأحماض عالية القيمة حيث يكون التسرب الطفيف لمانع التسرب غير مقبول.

لا تستخدم مضخة الدفع المغناطيسية عديمة الختم أي مانع تسرب ميكانيكي للعمود. بالمقارنة مع المضخات التقليدية من نوع ختم العمود الميكانيكي، فإن التصميم عديم الختم لا يعاني من أي مشكلة تسرب ويستخدم عادة لنقل السوائل الكيميائية الخطرة أو القابلة للاشتعال أو المتفجرة أو الحمضية القوية أو القلوية القوية أو السامة. هذه المضخات محكومة بما يلي API 685 للخدمة الشاقة في مصانع البتروكيماويات والكيماويات، كما أنها توفر احتواءً خالٍ من التسرب للتطبيقات التي قد يؤدي فيها تسرب مانع التسرب الميكانيكي إلى خطر تعرض الأفراد أو إطلاق انبعاثات بيئية.

بالنسبة لخدمة الأحماض القوية، توفر مضخات المحرك المغناطيسي المبطنة بالفلور البلاستيكي (PTFE أو PFA أو FEP) توافقًا كيميائيًا معتمدًا عبر الطيف الحمضي الكامل - الهيدروكلوريك والكبريت والنتريك والفسفوريك والهيدروفلوريك - عند تصنيعها بمواد مبللة مناسبة. للحصول على مناقشة أعمق لتكنولوجيا المحرك المغناطيسي، انظر المضخة المغناطيسية الكيميائية: الدليل الكامل لمناولة السوائل المسببة للتآكل (2026).

3.3 مضخات الأحماض الغشائية (الكهربائية والهوائية)

الحجاب الحاجز المضخات الحمضية استخدام غشاء مرن تبادلي لإزاحة السائل. ويشكل الحجاب الحاجز حاجزًا عديم مانع للتسرب بين سائل العملية وآلية القيادة - لا يلزم وجود مانع تسرب دوار للعمود. وهذا يجعل مضخات الحجاب الحاجز مناسبة للأحماض التي تحتوي على جزيئات كاشطة أو مواد صلبة متبلورة من شأنها أن تدمر مانع تسرب ميكانيكي أو تسد دافع الطرد المركزي.

مضخات الحجاب الحاجز الكهربائية توفر تدفق مستقر ومستمر بدون بنية تحتية للهواء المضغوط. وهي تتعامل مع الأحماض عالية اللزوجة والسوائل المتطايرة والمواد الصلبة الصغيرة، مع مواد هيكلية تشمل البولي بروبيلين بولي بروبيلين وPVDF والفولاذ المقاوم للصدأ. مضخات الحجاب الحاجز المزدوج التي تعمل بالهواء (AODD) هي المواصفات القياسية لنقل الأحماض الخطرة القابلة للاشتعال. تعمل بالكامل عن طريق الهواء المضغوط، وهي بطبيعتها عديمة التسرب وذاتية التحضير ويمكن أن تعمل جافة دون تلف. بالنسبة للمنطقة المصنفة ATEX المنطقة 1 أو المنطقة المصنفة 2، فإن مضخات AODD المزودة بمواد موصلة للمواد وتأريض معتمد هي المواصفات القياسية.

3.4 مضخات الأحماض العمودية والغاطسة

ناتئ عمودي المضخات الحمضية وضع المحرك والمحامل فوق الحوض أو الخزان، مع وجود عمود طويل يمتد لأسفل إلى المكره المغمور. يزيل هذا التصميم المحامل المغمورة وموانع التسرب المغمورة - وهما المكونان الأكثر عرضة للهجوم التآكل - مما يجعله مناسبًا بطبيعته لتصريف الأحواض الحمضية وحفر خطوط التخليل ونقل خزان تخزين الأحماض. يُصنع الطرف المبلل من مكونات مبطنة بالفلور البلاستيك أو من مواد بلاستيكية بالكامل اعتمادًا على الكيمياء المحددة.

3.5 مضخات حمض القياس 3.5

القياس المضخات الحمضية توفر معدلات تدفق دقيقة وقابلة للتعديل لتطبيقات الجرعات في معالجة المياه وتعديل الأس الهيدروجيني والحقن الكيميائي. توفر مضخات القياس الغشائية أحجام حقن قابلة للتكرار للتطبيقات التي تكون فيها دقة التدفق أمرًا بالغ الأهمية.

3.6 مقارنة نوع المضخة الحمضية

نوع المضخة	طريقة الختم	التسرب الصفري	أفضل تطبيق	نطاق اللزوجة	نطاق التدفق
طارد مركزي (مبطن/بلاستيك بالكامل)	مانع تسرب ميكانيكي واحد	لا (يعتمد على الختم)	النقل المستمر عالي التدفق، وإعادة التدوير	< 200 سنتيمتر مكعب	1-2,600 متر مكعب/ساعة
محرك مغناطيسي	بدون قفل (غلاف احتواء ثابت)	نعم (حسب التصميم)	الأحماض الخطرة والسامة والقابلة للاشتعال وذات القيمة العالية	< 200 سنتيمتر مكعب	3-800 متر مكعب/ساعة
الحجاب الحاجز الكهربائي	عديم القفل (حاجز الحجاب الحاجز)	نعم (حسب التصميم)	الأحماض المتبلورة المحملة بالجسيمات وعالية اللزوجة	> 200 سنتيمتر مكعب	حتى 480 لتر/دقيقة
AODD	عديم القفل (حاجز الحجاب الحاجز)	نعم (حسب التصميم)	خطرة وقابلة للاشتعال ومتقطعة العمل	> 200 سنتيمتر مكعب	حتى 1,041 لتر/دقيقة
ناتئ عمودي	لا توجد أختام مغمورة	نعم (لا يوجد ختم ديناميكي مغمور)	تصريف الأحواض الحمضية، نقل الخزان	< 200 سنتيمتر مكعب	5-400 متر مكعب/ساعة

4. كيف تحدد الأحماض المختلفة المواد واختيار المضخة

يهاجم كل حمض المواد من خلال آلية تآكل مميزة. يجب أن تكون مادة المضخة مطابقة للحمض المحدد وتركيزه ودرجة حرارته - وليس لعلامة عامة “مقاومة للأحماض”.

4.1 حمض الكبريتيك (H₂SO₄SO₄)

يُظهر حمض الكبريتيك منحنى تآكل يعتمد على التركيز. الفولاذ المقاوم للصدأ العادي مثل 304 و316 له استخدام محدود لوسائط حامض الكبريتيك. يقاوم الفولاذ الكربوني حمض الكبريتيك المركز فوق 80% في درجات حرارة منخفضة في ظروف التخزين الساكنة، حيث تتشكل طبقة واقية من كبريتات الحديد. في ظروف التدفق - مثل داخل غلاف المضخة - تتآكل هذه الطبقة، ولا يناسب الفولاذ الكربوني المكونات المبللة للمضخة. أعلى من تركيز 80% في درجات الحرارة المرتفعة، يهاجم الحمض المركز العديد من البوليمرات، وتصبح المضخات المبطنة بالفلور البلاستيك (PTFE أو PFA) هي المواصفات القياسية.

منطق اختيار المواد لحامض الكبريتيك هو:

• ≤40%، ≤25 درجة مئوية: مضخات PP، أو PVDF، أو المضخات المبطنة بالمطاط الطبيعي تعمل بشكل اقتصادي
• 40-80%: مضخات مبطنة ب PVDF أو UHMW-PE
• 80-981 تي بي 3 تي، ≤80 درجة مئوية: مضخات مبطنة ب UHMW-PE أو PFA أو PTFE
• جميع التركيزات، ودرجة الحرارة المرتفعة: مضخات مبطنة بمادة PFA (حتى 160 درجة مئوية تقريبًا في التطبيقات الهيكلية)

4.2 حمض الهيدروكلوريك (HCl)

يهاجم حمض الهيدروكلوريك بشدة معظم المعادن، بما في ذلك جميع أنواع الفولاذ المقاوم للصدأ، من خلال التنقر الناجم عن الكلوريد والتشقق الإجهادي. تتمتع معظم المواد غير المعدنية بمقاومة جيدة للتآكل لحمض الهيدروكلوريك، لذا فإن المضخات المبطنة بالمطاط والمضخات البلاستيكية (مثل البولي بروبلين والبلاستيك الفلوري وغيرها) هي الخيار الأفضل لنقل حمض الهيدروكلوريك. يوفر Hastelloy-C مقاومة معدنية في التركيزات ودرجات الحرارة المنخفضة، ولكن المضخات غير المعدنية مفضلة بشدة لخدمة HCl.

اختيار المواد لحمض الهيدروكلوريك:

• ≤37%، ≤25 درجة مئوية: يخدم PP اقتصاديًا
• >37% أو درجات الحرارة المرتفعة: مضخات مبطنة ب PVDF أو PTFE/PFA
• جميع التركيزات، أقصى مقاومة للمواد الكيميائية: مضخات الدفع المغناطيسي المبطنة ب PTFE/PFA

4.3 حمض النيتريك (HNO₃)

حمض النيتريك هو عامل مؤكسد قوي يعمل على تحلل الـ PP عند أي تركيز. يقاوم PVDF حمض النيتريك بتركيزات ودرجات حرارة معتدلة. الفولاذ المقاوم للصدأ هو المادة الأكثر استخدامًا لمقاومة حمض النيتريك ويتمتع بمقاومة جيدة للتآكل لجميع تركيزات حمض النيتريك في درجة حرارة الغرفة. بالنسبة لحمض النيتريك المركز فوق 50% تقريبًا أو في درجات حرارة مرتفعة، توفر المضخات المبطنة بحمض النيتريك المبطنة بـ PTFE وPFA التوافق الكيميائي المؤكد المطلوب.

4.4 حمض الفوسفوريك (H₃PO₄)

يتوافق حمض الفسفوريك النقي مع البولي بروبيلين بولي بروبيلين وPVDF و316 من الفولاذ المقاوم للصدأ في درجات حرارة معتدلة. ويحتوي حمض الفسفوريك الرطب - وهو الدرجة الصناعية الأكثر شيوعًا - على شوائب الفلورايد وجزيئات الجبس الكاشطة التي تخلق بيئة تآكل وتآكل مشتركة. بالنسبة لحامض الفوسفوريك للمعالجة الرطبة، توفر المضخات المبطنة بال UHMW-PE صلابة الصدمات والمقاومة الكيميائية المطلوبة.

4.5 حمض الهيدروفلوريك (HF)

إن حمض الهيدروفلوريك متوافق كيميائيًا مع PTFE وPFA على المستوى السائب، ولكن كحمض صغير الجزيئات يتخلل HF من خلال بطانات البوليمر الفلوري عند درجات حرارة مرتفعة ويهاجم الغلاف المعدني الأساسي. يتم تحديد بطانات PFA بسماكة لا تقل عن 15-20 مم، ويجب التحقق من سلامة البطانة بشكل دوري من خلال اختبار السماكة بالموجات فوق الصوتية. يجب استبعاد كربيد السيليكون والمواد الأخرى المحتوية على السيليكون بشكل صارم - يتفاعل الفلوريد الهيدروجيني مع السيليكون لتكوين غاز رباعي فلوريد السيليكون، الذي يدمر المادة.

4.6 الأحماض المختلطة وأحماض النفايات

تمثل تيارات الأحماض المختلطة بيئة تآكل لا يمكن التنبؤ بها. يمكن أن ينتج عن الجمع بين الأحماض تأثيرات تآزرية لا يمكن لأي من الأحماض إنتاجها منفردة. توفر المضخات المبطنة بالفلور البلاستيك (PTFE أو PFA) أوسع نافذة أمان لخدمة الأحماض المختلطة، حيث أن هذه المواد خاملة لجميع تركيبات الأحماض تقريبًا ضمن حدود درجة الحرارة الخاصة بها.

4.7 مرجع سريع لتوافق الأحماض والمواد

حمض	التركيز/درجة الحرارة	ص	PVDF	PTFE	الاتحاد الفلسطيني لكرة القدم	316 SS	هاستيلوي C-276
حمض الكبريتيك	≤40%، ≤25 درجة مئوية	✅	✅	✅	✅	❌	✅
حمض الكبريتيك	40-80%	❌	✅	✅	✅	❌	✅
حمض الكبريتيك	80-981 تي بي 3 تي، ≤80 درجة مئوية	❌	✅	✅	✅	❌	✅
حمض الهيدروكلوريك	≤37%، ≤25 درجة مئوية	✅	✅	✅	✅	❌	⚠️
حمض الهيدروكلوريك	>37% أو ساخن	❌	✅	✅	✅	❌	⚠️
حمض النيتريك	≤50%، ≤50 درجة مئوية	❌	✅	✅	✅	✅	✅
حمض النيتريك	>50% أو ساخن	❌	❌	✅	✅	❌	✅
حمض الهيدروفلوريك	أي	❌	❌	❌	✅*	❌	❌
حمض الفوسفوريك (نقي)	≤85%، ≤80 درجة مئوية	✅	✅	✅	✅	✅	✅
حمض الفوسفوريك (المعالجة الرطبة)	يحتوي على F- + مواد صلبة	❌	⚠️	✅	✅	❌	✅

*PFA بسماكة 15-20 مم كحد أدنى؛ يلزم إجراء فحص دوري بالموجات فوق الصوتية. المواد المحتوية على السيليكون مستبعدة تماماً. مادة PTFE مصنفة حتى 120 درجة مئوية تقريبًا في التطبيقات الهيكلية؛ مادة PFA مصنفة حتى 160 درجة مئوية تقريبًا في التطبيقات الهيكلية وحتى 260 درجة مئوية تقريبًا في المهام غير الهيكلية (الختم الساكن).

4.8 شجرة قرار نوع المادة-المضخة 4.8

لتحديد نظام المواد ونوع المضخة المناسبين لاستخدام حمض معين، اتبع هذا المنطق المتسلسل:

1. توصيف الحمض. حدد نوع الحمض وتركيزه ودرجة حرارة التشغيل القصوى. وهذا يحدد نافذة توافق المواد.
2. تحديد المتطلبات المادية السائدة. هل الحمض مهاجم معدني (HCl) → مضخة غير معدنية مطلوبة. هل هو مؤكسد (HNO₃) → تم التخلص من PP؛ تم تقييم مضخة PVDF أو مضخة معدنية. هل هو متخلل (HF) → PFA مبطنة بـ PFA بسماكة لا تقل عن 15-20 مم. هل هو مدمج بين التآكل والتآكل → تم تقييم UHMW-PE أو مزدوج غير قابل للصدأ.
3. تقييم تصنيف المخاطر. هل الحمض سام أو قابل للاشتعال أو عالي القيمة؟ إذا كانت الإجابة بنعم ← محرك مغناطيسي أو مضخة AODD لاحتواء التسرب الصفري. إذا كانت الإجابة لا → مضخة طرد مركزي مع مانع تسرب ميكانيكي قد تكون فعالة من حيث التكلفة.
4. تقييم التدفق واللزوجة. هل معدل التدفق أعلى من 50 متر مكعب/ساعة واللزوجة أقل من 200 سنتيمتر مكعب؟ ← مضخة طرد مركزي. هل اللزوجة أعلى من 200 سنتي بسكسل أم أن الحمض يحتوي على مواد صلبة؟ → مضخة غشائية (كهربائية أو AODD).
5. تحقق من كل مكون مبلل. تأكد ليس فقط من أن الغلاف والدافعة ولكن أيضًا موانع التسرب والحلقات الدائرية والحشيات متوافقة مع الحمض المحدد عند درجة حرارة التشغيل القصوى.

5. تقنيات الختم والسلامة لمنع تسرب الأحماض

5.1 المحرك المغناطيسي: حل غلاف الاحتواء الثابت

تنقل مضخات المحرك المغناطيسي عزم الدوران عبر غلاف احتواء ثابت باستخدام اقتران مغناطيسي. لا يخترق أي عمود دوّار حدود الضغط، مما يحقق تسربًا صفريًا حسب التصميم. بالنسبة للأحماض الخطرة - الهيدروكلوريك، والهيدروفلوريك، والكبريت المركز، والنتريك - حيث يمكن أن يؤدي تسرب مانع التسرب الميكانيكي إلى خطر تعرض الأفراد أو إطلاق بيئي، فإن مضخات الدفع المغناطيسي هي المواصفات القياسية. كما أنها تقضي على تكلفة الصيانة المستمرة لاستبدال مانع التسرب واستهلاك مياه التنظيف.

5.2 موانع التسرب الميكانيكية المزدوجة مع سائل حاجز (خطة API 53/54)

عندما تكون مضخة الطرد المركزي محكمة الغلق ميكانيكيًا هي الخيار الهيدروليكي المفضل - عندما تكون مضخة الطرد المركزي محكمة الغلق ميكانيكيًا - حيث قد لا تتوفر مضخات الدفع المغناطيسي بالحجم المطلوب - يوفر مانع تسرب ميكانيكي مزدوج مع سائل حاجز مضغوط (API Plan 53) أو حاجز غاز (API Plan 74) الاحتواء المطلوب. يجب أن يتجاوز ضغط سائل الحاجز ضغط سائل العملية عند واجهات مانع التسرب بحيث يكون أي تسرب هو سائل الحاجز في العملية، وليس الحمض في الغلاف الجوي.

5.3 متطلبات ATEX/IECEx لبيئات الأحماض القابلة للاشتعال

عندما يكون الحمض نفسه غير قابل للاشتعال ولكن قد تكون أبخرته أو بيئة المعالجة قابلة للاشتعال - على سبيل المثال، حمض الهيدروكلوريك في المنشآت التي تتعامل أيضًا مع المذيبات - يجب أن يحمل محرك المضخة شهادة ATEX (الاتحاد الأوروبي) أو IECEx (الدولية) المناسبة لتصنيف المنطقة الخطرة. في المنشآت ذات بيئة الغازات أو الغبار القابلة للانفجار، يتطلب توجيه ATEX استخدام معدات معتمدة من Ex. بالنسبة للسوق المحلية الصينية، تطبق معايير GB 3836 المقاومة للانفجار.

5.4 التأريض الساكن وكشف التسرب

الكهرباء الساكنة المتولدة من تدفق السوائل عبر مكونات المضخة غير الموصلة هي خطر اشتعال مستقل عن قابلية الحمض للاشتعال. المواد الموصلة للمضخة ومسار التأريض المتحقق منه إلزامي حيثما تتعامل المضخة مع المواد القابلة للاشتعال أو تقع بالقرب من المواد القابلة للاشتعال. بالنسبة لمضخات المحرك المغناطيسي في خدمة الأحماض، تكتشف مراقبة درجة حرارة غلاف الاحتواء الجفاف وتراكم المواد الصلبة قبل حدوث فشل الاحتواء.

6. كيفية اختيار مضخة الأحماض الصناعية: إطار من 6 خطوات

الخطوة 1: توصيف الحمض

قم بتوثيق نوع الحمض وتركيزه وجاذبيته النوعية ولزوجته ودرجة حرارته (بما في ذلك أي تجاوزات في العملية فوق نقطة الضبط الاسمية) ووجود أي مواد صلبة أو شوائب أو جزيئات كاشطة. تحدد هوية الحمض - وليس ملصق “حمض” عام - نافذة توافق المواد.

الخطوة 2: تحديد كمية المواد الصلبة واللزوجة

قم بقياس تركيز المواد الصلبة (النسبة المئوية بالوزن)، وتوزيع حجم الجسيمات، ولزوجة الملاط عند معدل القص التشغيلي. تحدد هذه المعلمات ما إذا كانت مضخة الطرد المركزي أو مضخة الإزاحة الإيجابية هي الخيار المناسب.

الخطوة 3: تحديد معدل التدفق والرأس الديناميكي الكلي

احسب معدل التدفق المطلوب والرأس الديناميكي الكلي، مع مراعاة الرفع الاستاتيكي وخسائر الاحتكاك عبر خط الأنابيب وأي متطلبات ضغط في الوجهة. بالنسبة لحامض الكبريتيك المركز عند الجاذبية النوعية 1.84، تحقق من أن المحرك يتناسب مع الطلب المرتفع على الطاقة.

الخطوة 4: التحقق من هامش الضغط الصافي والضغط السطحي العالي

بالنسبة لمضخات الطرد المركزي التي تتعامل مع الأحماض في درجات حرارة مرتفعة، يجب حساب صافي رأس الشفط الموجب المتاح (NPSHA) باستخدام ضغط بخار السائل عند درجة حرارة التشغيل القصوى. يمكن أن يؤدي ارتفاع درجة الحرارة بمقدار 10 درجات مئوية إلى تقليل رأس الشفط الموجب الصافي لعدة أمتار. بالنسبة للأحماض الشبيهة بالماء، يجب أن يكون الحد الأدنى لهامش رأس الشفط الإيجابي الموجب (NPSHA)> 1 متر (أو NPSHA > 1.3 × NPSHR). بالنسبة للأحماض المتطايرة أو تلك التي تقع في حدود 20 درجة مئوية من درجة غليانها، يوصى بهامش أكبر من 2-3 أمتار. يمكن أن يؤدي التجويف الناجم عن عدم كفاية NPSH إلى تدمير المكره في غضون أسابيع.

الخطوة 5: مطابقة المواد، ونوع المضخة، وتقنية منع التسرب

اختر مواد المضخة بناءً على بيانات التوافق بين المواد الحمضية والمواد في القسم 4 للحمض المحدد عند درجة حرارة التشغيل القصوى. تأكد من كل مكون مبلل مقابل بيانات التوافق. طابق نوع المضخة مع متطلبات التدفق والضغط والمواد الصلبة. اختر تقنية منع التسرب بناءً على تصنيف مخاطر الحمض: محرك مغناطيسي للأحماض الخطرة، أو مانع تسرب ميكانيكي مزدوج للسمية المعتدلة، أو مانع تسرب ميكانيكي مزدوج للسميات المعتدلة، أو مانع تسرب AODD للأحماض القابلة للاشتعال.

الخطوة 6: تقييم التكلفة الإجمالية للملكية

ضع في اعتبارك التكلفة الرأسمالية، واستهلاك الطاقة (غالبًا ما يتراوح بين 60-701 تيرابايت 3 تيرابايت من تكلفة العمر الافتراضي)، وتكرار استبدال مانع التسرب، وعمالة الصيانة، وتكلفة وقت التوقف غير المخطط له. قد توفر مضخة ذات محرك مغناطيسي بسعر أولي أعلى ولكن بدون صيانة متعلقة بمانع التسرب أقل من مضخة محكمة الغلق ميكانيكيًا تتطلب استبدال مانع التسرب كل ثلاثة أشهر. قم بالتقييم على مدى ثلاث إلى خمس سنوات لإجراء مقارنة دقيقة.

7. صناعات التطبيقات الرئيسية

الطلاء بالكهرباء وتشطيب المعادن يتطلب إعادة تدوير مستمر لمحاليل الطلاء القائمة على حامض الكبريتيك والهيدروكلوريك والكروميك من خلال خزانات المعالجة. يمكن أن يؤدي انقطاع إعادة التدوير هذه إلى فقدان دفعة إنتاج كاملة، مما يجعل موثوقية المضخة محددًا مباشرًا لجودة المنتج.

المعالجة الكيميائية تتضمن النقل السائب للأحماض بين صهاريج التخزين والمفاعلات، وتغذية المفاعلات، ومناولة نفايات الأحماض. إن الجمع بين معدلات التدفق المرتفعة، وتركيزات الأحماض المتغيرة، والحاجة إلى سلامة الاحتواء الموثقة يجعل مضخات الطرد المركزي المبطنة بالفلور البلاستيك ومضخات الدفع المغناطيسي المتوافقة مع API 685 هي المواصفات القياسية.

معالجة المياه ومياه الصرف الصحي تتطلب جرعات دقيقة من حمض الكبريتيك أو حمض الهيدروكلوريك لتعديل الأس الهيدروجيني. توفر مضخات القياس الغشائية الكهربائية الدقة ومقاومة التآكل المطلوبة لتحديد الجرعات الكيميائية الموثوقة.

تخليل الفولاذ تتضمن تدويرًا مستمرًا عالي التدفق لحمض الهيدروكلوريك أو حمض الكبريتيك الساخن من خلال حمامات التخليل. وتخدم مضخات الطرد المركزي المبطنة بمادة PFA أو PTFE هذه المهمة، مع مواد مقاومة لدرجات الحرارة المحددة لدرجات حرارة التشغيل المرتفعة.

تصنيع أشباه الموصلات تتطلب توصيل حمض فائق النقاء مع عدم وجود تلوث معدني. تعد مضخات الدفع المغناطيسي المبطنة ب PFA هي المواصفات القياسية، حيث توفر كلاً من الخمول الكيميائي والاحتواء بدون تسرب المطلوب لتوزيع الأحماض عالية النقاء.

تصنيع المستحضرات الصيدلانية والمواد الكيميائية الدقيقة تتطلب احتواءً بدون غلق أو احتواءً مزدوجًا للمركبات السامة للخلايا، والمواد الوسيطة لمركبات API، وتدفقات الأحماض المختلطة. تخدم مضخات المحرك المغناطيسي المبطنة بالفلوروبوليمر هذه التطبيقات من خلال عزل المكونات المعدنية عن سائل المعالجة.

8. الصيانة وإدارة تكاليف دورة الحياة

8.1 أنماط الفشل الشائعة في خدمة المضخات الحمضية

أنماط الفشل الأكثر شيوعًا في خدمة المضخات الحمضية الصناعية هي: تسرب مانع التسرب من الهجوم الكيميائي على واجهات مانع التسرب أو اللدائن؛ وتآكل الغلاف من اختيار المواد غير الصحيحة؛ وتلف التجويف من هامش NPSH غير الكافي في درجات الحرارة المرتفعة؛ وفشل المحمل من تلوث مواد التشحيم بواسطة الأبخرة الحمضية.

8.2 جدول الصيانة الوقائية

الفاصل الزمني	المهمة
يومياً	مراقبة تيار المحرك، وضغط التفريغ، والتحقق من وجود تسرب مرئي أو اهتزاز غير عادي
أسبوعياً	التحقق من تدفق وضغط تدفق مانع التسرب والضغط؛ التحقق من درجة حرارة المحمل وحالة مادة التشحيم
شهرياً	قياس خلوص الدافعة؛ فحص الحلقات الدائرية والحشيات بحثًا عن أي هجوم كيميائي
ربع سنوي	فحص الطرف الرطب بالكامل؛ استبدال مادة تشحيم المحمل؛ التحقق من سلامة مانع التسرب
سنوياً	التفكيك الكامل للمضخة؛ قياس واستبدال جميع مكونات التآكل؛ التحقق من سلامة مواد الغلاف والمضخة الدافعة

في ظل الظروف العادية، يجب فحص المضخة الحمضية كل ستة أشهر، مع تحديد فترة الإصلاح حسب الحمض المحدد واختيار المواد وظروف التشغيل. يجب أن يسبق كل فحص تنظيف شامل للمضخة لإزالة الحمض المتبقي. يجب أن يرتدي العاملون قفازات مقاومة للأحماض وواقيات للوجه ومآزر واقية.

8.3 تقييم تكلفة دورة الحياة

يجب أن يأخذ تقييم تكلفة دورة الحياة في الاعتبار التكلفة الرأسمالية، والطاقة، وقطع الغيار البالية، وعمالة الصيانة، وتكاليف وقت التعطل على مدى 3-5 سنوات. توفر المضخة المبطنة بالفلور البلاستيك أو المضخة ذات المحرك المغناطيسي ذات السعر الأولي الأعلى ولكن عمر خدمة أطول بكثير في الخدمة المسببة للتآكل باستمرار تكلفة إجمالية أقل للملكية من البديل الاقتصادي الذي يتطلب إعادة بناء متكررة.

علامات التحذير الحرجة في خدمة المضخات الحمضية:

• التدفق التدريجي أو انخفاض الضغط التدريجي → تآكل الدفاعة أو تآكل الغلاف أو الخلوص الداخلي المفرط
• الاهتزاز المفاجئ أو الضوضاء المفاجئة → التجويف (عدم كفاية الضغط غير الكافي للضغط السطحي غير الكافي)، أو تراكم المواد الصلبة على المكره، أو تدهور المحمل
• تسرب مرئي في مانع التسرب → تلف واجهة مانع التسرب من الهجوم الكيميائي أو التبلور أو الإجهاد الحراري
• ارتفاع تيار المحرك ← زيادة اللزوجة بما يتجاوز حدود التصميم، أو الاحتكاك الداخلي، أو تعطل المحمل

9. حلول مضخات تشانغيو لنقل الأحماض الصناعية

تقدم مضخة Changyu خمس منصات مضخات مصممة لنقل الأحماض الصناعية، كل منها يتوافق مع متطلبات توافق الأحماض والمتطلبات التشغيلية المحددة.

مضخة UHB سلسلة UHMWPE UHMWPE المقاومة للتآكل

سلسلة UHB عبارة عن مضخة طرد مركزي أحادية المرحلة ناتئ ذات مرحلة واحدة مع مضخة طرد مركزي مبطنة بالفولاذ UHMW-PE غلاف (بسُمك 8-20 مم)، مصمم خصيصًا للعجائن المسببة للتآكل التي تحتوي على جسيمات دقيقة. ويستفيد هيكلها المتطور “البلاستيك المبطن بالفولاذ” من مقاومة التآكل الاستثنائية التي تتمتع بها UHMW-PE - التي تتجاوز بكثير مقاومة المضخات المعدنية التقليدية - والتوافق الكيميائي الواسع مع الأحماض والقلويات والأملاح في درجات حرارة تصل إلى 90 درجة مئوية.

المواصفات الرئيسية: التدفق 3-2,600 متر مكعب/ساعة | الرأس 5-100 متر | الطاقة 0.75-300 كيلوواط | السرعة 750-2,900 دورة/الدقيقة | درجة الحرارة -20 درجة مئوية إلى 90 درجة مئوية

مضخة الأحماض ذات المحرك المغناطيسي من السلسلة CYQ

سلسلة CYQ عبارة عن مضخة ذات محرك مغناطيسي عديم العزل مع مكونات مبللة مبطنة FEP أو PFA أو PTFE. يتم نقل عزم الدوران من محرك قياسي عبر غلاف عزل ثابت عبر دوّار مغناطيسي دائم، مما يحيط بسائل المعالجة في غرفة محكمة الغلق تمامًا ويحقق تسربًا صفريًا حسب التصميم. بالنسبة للأحماض الخطرة - الهيدروكلوريك والهيدروفلوريك والكبريت المركز - فإن تصميم المحرك المغناطيسي يزيل مانع التسرب الميكانيكي ومسار التسرب المرتبط به. يتم تصنيف غلاف العزل الثابت بقدرة 1.6 ميجا باسكال.

المواصفات الرئيسية: التدفق 3-800 متر مكعب/ساعة | الرأس 15-125 م | الطاقة 2.2-110 كيلوواط | السرعة 2,950 دورة/دقيقة | درجة الحرارة -20 درجة مئوية إلى 180 درجة مئوية

مضخة الطرد المركزي المبطنة بالفلور البلاستيك من سلسلة IHF

سلسلة IHF عبارة عن مضخة طرد مركزي ذات غلاف ومكونات تدفق مبطنة في FEP أو PFA أو PTFE. تعزل البطانة الفلورية البلاستيكية الفلورية الغلاف المعدني عن الحمض، مما يوفر توافقًا كيميائيًا مؤكدًا لأحماض الكبريتيك والهيدروكلوريك والنتريك والفسفوريك والهيدروفلوريك ضمن تصنيف درجة حرارة البطانة (PFA إلى 180 درجة مئوية تقريبًا). تزيل البطانة البلاستيكية الفلورية المفاضلة بين الحماية من التآكل والمتانة الميكانيكية - حيث توفر طبقة PTFE أو PFA مقاومة كيميائية شبه شاملة، بينما يمتص الغلاف الفولاذي أحمال الأنابيب وضغوط الضغط.

المواصفات الرئيسية: التدفق 1.6 - 2,600 متر مكعب/ساعة | الرأس 5 - 130 م | الطاقة 1.5 - 110 كيلوواط | السرعة 1,450 - 2,900 دورة/دقيقة | درجة الحرارة -20 درجة مئوية إلى 180 درجة مئوية

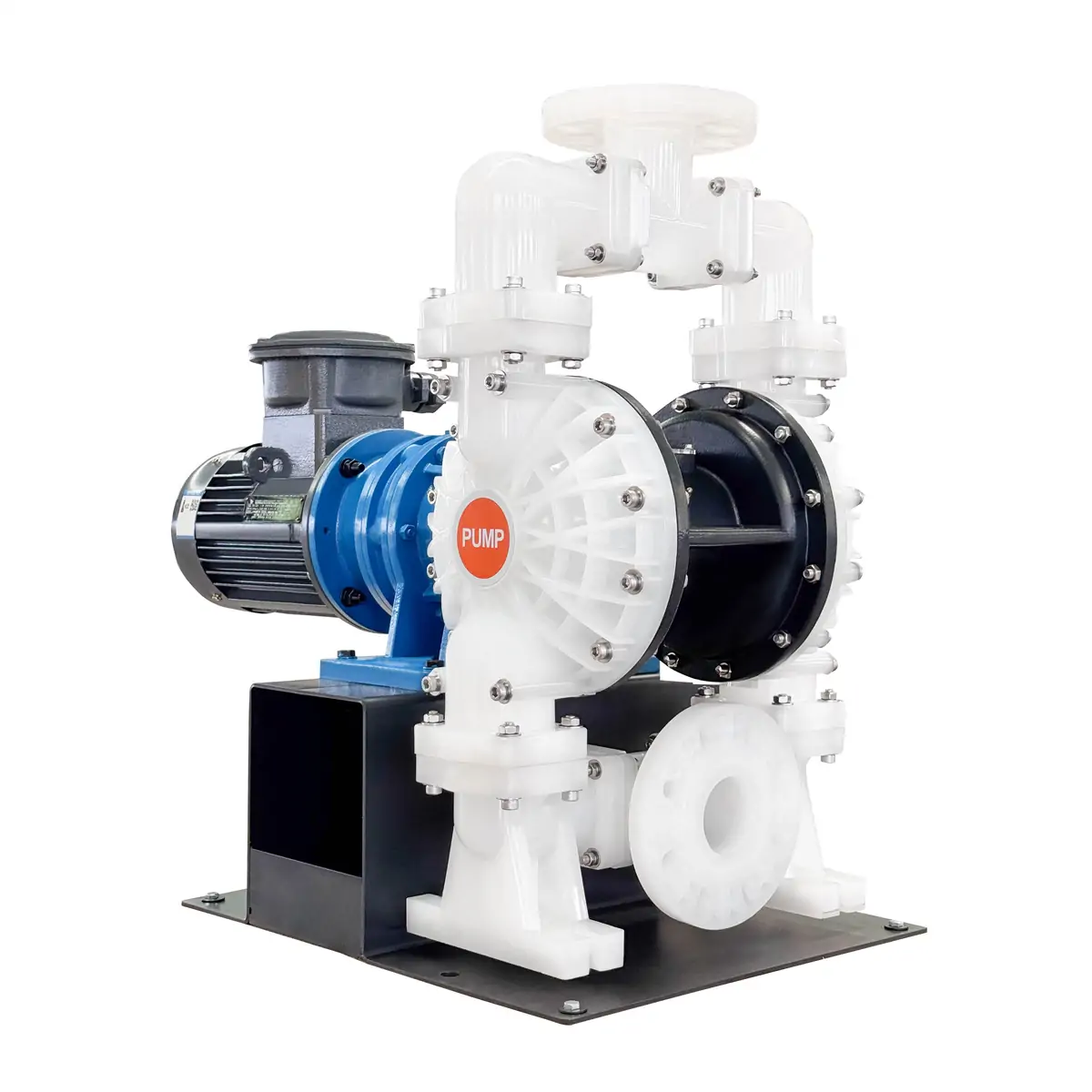

مضخة الحجاب الحاجز الكهربائي من سلسلة BFD

سلسلة BFD عبارة عن مضخة غشائية كهربائية تعمل بمحرك توفر تدفقًا مستقرًا ومستمرًا بدون بنية تحتية للهواء المضغوط. ويشكل الحجاب الحاجز حاجزًا عديم العزل بين سائل المعالجة وآلية المحرك، مما يجعلها مناسبة للأحماض المسببة للتآكل والكاشطة وعالية اللزوجة والمتطايرة. مواد الجسم تمتد الفولاذ المصبوب، وحديد الدكتايل، وسبائك الألومنيوم، والبولي بروبيلين، والفولاذ المقاوم للصدأ، وPVDF, مما يتيح مطابقة المواد مع كيمياء الحمض المحدد.

المواصفات الرئيسية: تدفق يصل إلى 480 لتر/دقيقة | رأس يصل إلى 84 م | طاقة 0.75-45 كيلوواط | درجة الحرارة -20 درجة مئوية إلى 120 درجة مئوية

مضخة غشائية مزدوجة تعمل بالهواء من سلسلة BFQ

سلسلة BFQ عبارة عن مضخة غشائية مزدوجة تعمل بالهواء مع مواد هيكلية تمتد من الفولاذ المصبوب، وحديد الدكتايل، وسبائك الألومنيوم، والبولي بروبيلين، والفولاذ المقاوم للصدأ، وPVDF. بالنسبة لنقل الأحماض الخطرة والقابلة للاشتعال، يوفر خيار جسم PVDF توافقًا كيميائيًا تم التحقق منه، ويتعامل التصميم عديم السدادات وذاتي التحضير مع رفع الشفط من البراميل وحاويات الحاويات الوسيطة للسوائب دون تحضير يدوي. سلسلة BFQ هي المضخة التي يتم اختيارها عندما يفتقر موقع النقل إلى طاقة كهربائية موثوقة أو عندما يكون الحمض قابلاً للاشتعال ويكون الحل الذي يعمل بالهواء المضغوط هو الخيار الأكثر أمانًا.

المواصفات الرئيسية: أقصى تدفق عمل يصل إلى 1,041 لتر/دقيقة | ضغط العمل 0.84 ميجا باسكال | رفع الشفط 7.6 م | ممر المواد الصلبة 9.4 مم

مرجع سريع لاختيار مضخة الأحماض الصناعية

سلسلة المضخات	النوع	أفضل تطبيق	نطاق درجة الحرارة	المواد الأساسية
UHB	طاردة مركزية مبطنة بال UHMW-PE	عجائن أكالة ذات جزيئات دقيقة؛ حمض الفوسفوريك، TiO₂	-20 درجة مئوية إلى 90 درجة مئوية	UHMW-PE
سي واي كيو	محرك مغناطيسي (بدون قفل)	احتواء التسرب الصفري للأحماض الخطرة والسامة وعالية القيمة	-20 درجة مئوية إلى 180 درجة مئوية	FEP، PFA، PTFE
IHF	طاردة مركزية مبطنة بالفلور البلاستيك	نقل الأحماض عالية التدفق، تغذية المفاعل، إعادة التدوير	-20 درجة مئوية إلى 180 درجة مئوية	FEP، PFA، PTFE
BFD	الحجاب الحاجز الكهربائي	أحماض متطايرة محملة بالجسيمات وعالية اللزوجة	-20 درجة مئوية إلى 120 درجة مئوية	الفولاذ المصبوب، والصلب الصلب، والبولي بروبيلين، والبولي فينيل متعدد الفينيل متعدد الكلور
ب ف كيو	غشاء مزدوج يعمل بالهواء	نقل الأحماض الخطرة والقابلة للاشتعال والمتقطعة	-20 درجة مئوية إلى 120 درجة مئوية	الفولاذ المصبوب، والصلب الصلب، والبولي بروبيلين، والبولي فينيل متعدد الفينيل متعدد الكلور

10. مراقبة الجودة: كيف تضمن مضخة تشانغيو موثوقية مضخة الأحماض

كل مضخة حمض صناعي من مضخة Changyu تخضع لبرنامج منظم لضمان الجودة مصمم لمنع العيوب قبل وصول المضخة إلى الحقل.

التحقق من المواد: وتخضع جميع المواد الخام الواردة - مركبات UHMW-PE، وراتنجات البلاستيك الفلوري (FEP، PFA، PTFE)، ودرجات الفولاذ المقاوم للصدأ، واللدائن الغشائية - لتحليل طيفي للتحقق من التركيب الكيميائي مقابل المواصفات. تحمل كل دفعة من المواد شهادة موثقة قبل إطلاقها للإنتاج.

الفحص أثناء العملية: يتم قياس أبعاد الدفاعة، وتفاوتات الغلاف، وسُمك البطانة وسلامة الترابط، واستقامة العمود، ودرجة التوازن الديناميكي في كل مرحلة إنتاج حرجة. بالنسبة للمضخات المبطنة بالفلوروبلاستيك، يؤكد الاختبار بالموجات فوق الصوتية تغطية البطانة المنتظمة - يمكن أن يصبح فراغ واحد نقطة بدء الفشل تحت الهجوم الحمضي.

اختبار الأداء الهيدروليكي: يتم اختبار كل مضخة مجمعة عبر نقاط عمل متعددة. يتم قياس معدل التدفق والرأس واستهلاك الطاقة والكفاءة والتحقق من كفاءتها مقابل منحنيات الأداء المنشورة.

التدقيق النهائي للتجميع النهائي: يتم التأكد من عزم دوران البراغي وسلامة مانع التسرب والتحميل المسبق للمحمل والدوران الحر قبل التعبئة. وتخضع موانع التسرب الميكانيكية لاختبار هيدروستاتيكي ثابت؛ ويتم التحقق من سلامة الوصلة في المضخات ذات المحرك المغناطيسي.

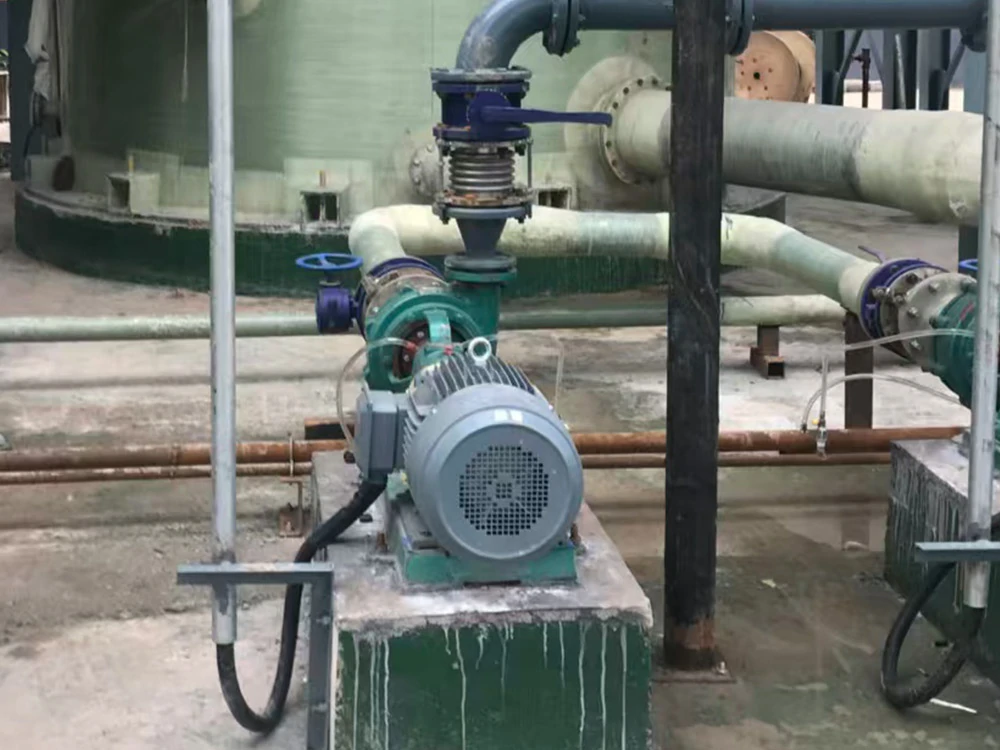

11. دراسة حالة: التخلص من أعطال مانع التسرب في تطبيق نقل الأحماض في مصنع كيميائي

تحدي العميل: كان أحد مصانع المعالجة الكيميائية يعاني من أعطال ميكانيكية متكررة في مانعات التسرب الميكانيكية في المضخات التي تتعامل مع نقل وسيط قائم على حمض الهيدروكلوريك عند درجة حرارة 65 درجة مئوية. كانت الأختام الميكانيكية ذات الخرطوشة الواحدة تتسرب في المتوسط كل 3-4 أشهر، مما أدى إلى إطلاق أبخرة حمض الهيدروكلوريك في مكان العمل. وتجاوزت تكاليف الصيانة السنوية لكل مضخة 18,000 دولار أمريكي، وكان سجل الامتثال البيئي للمصنع تحت المجهر.

التحليل الهندسي: تم تحديد السبب الجذري على أنه تنقر ناتج عن الكلوريد على واجهات مانع التسرب المصنوعة من الفولاذ المقاوم للصدأ مع ضغط تدفق غير كافٍ لمانع التسرب. كان حمض الهيدروكلوريك يهاجم مادة واجهة مانع التسرب، مما أدى إلى تكوين حفر دقيقة منعت تكوين طبقة هيدروديناميكية مستقرة بين الأوجه الدوارة والثابتة.

تم نشر الحل: استبدلت مضخة تشانغيو المضخات محكمة الغلق ميكانيكيًا بـ مضخات الدفع المغناطيسي من سلسلة CYQ المبطنة ب PTFE. عالج الحل الفشل من خلال ثلاثة تغييرات منسقة:

• القضاء على مسار التسرب: استبعد تصميم المحرك المغناطيسي مانع تسرب العمود الميكانيكي تمامًا، مما أدى إلى إزالة الواجهة الديناميكية حيث كان يهاجم حمض الهيدروكلوريك كلوريك أوجه مانع التسرب.
• التحقق من التوافق الكيميائي: يوفر المسار المبلل المبطن بمادة PTFE توافقًا كيميائيًا موثقًا مع تيار حمض الهيدروكلوريك في درجة حرارة التشغيل، مما يقضي على آلية التآكل التي أضرت بالمضخات السابقة.
• تبسيط الصيانة: أزال التصميم بدون مانع التسرب التكلفة المستمرة لاستبدال مانع التسرب ومياه تدفق مانع التسرب وعمالة الصيانة المرتبطة به.

نتائج محددة كمياً (تقييم لمدة 24 شهراً):

• صفر تدخلات الصيانة المتعلقة بالسدود على مدار فترة التقييم البالغة 24 شهرًا
• انخفاض تكلفة التشغيل السنوية لكل مضخة بنسبة 65% تقريباً
• تم التخلص من انبعاثات بخار حمض الهيدروكلوريك في مكان العمل في موقع المضخة
• تقليل وقت التعطل غير المخطط له المتعلق بالمضخات إلى صفر ساعة

12. الأسئلة الشائعة حول مضخات الأحماض الصناعية

س1: ما هي المواد المتوافقة مع حمض الهيدروكلوريك؟

ج: تقاوم معظم المواد غير المعدنية - PP، PVDF، PVDF، PTFE، PFA، FEP - حمض الهيدروكلوريك بفعالية. PP متوافق مع HCl حتى 37% تقريبًا في درجات حرارة أقل من 25 درجة مئوية. ويتعامل PVDF مع حمض الهيدروكلوريك في جميع التركيزات حتى 100 درجة مئوية تقريبًا. يتعرّض الفولاذ المقاوم للصدأ للهجوم بواسطة HCl من خلال تأليب الكلوريد ويجب عدم تحديده للمكونات المبللة. يوفر Hastelloy-C مقاومة معدنية في التركيزات ودرجات الحرارة المنخفضة، ولكن يفضل بشدة المضخات غير المعدنية لخدمة HCl. يوفر التيتانيوم مقاومة محدودة للغاية ولا يوصى به للمكونات المبللة للمضخات في خدمة HCl.

س2: هل يمكن لمضخة الطرد المركزي التعامل مع حمض الكبريتيك المركز؟

ج: نعم، عند تصنيعها من المواد الصحيحة. توفر مضخة الطرد المركزي المبطنة بـ PFA أو PTFE توافقًا كيميائيًا تم التحقق منه لحمض الكبريتيك المركز (80-98%) في درجات حرارة تصل إلى 160 درجة مئوية تقريبًا (مبطنة بـ PFA). يفشل الفولاذ المقاوم للصدأ 316 في حمض الكبريتيك فوق تركيز 15% تقريبًا ويجب عدم تحديده. يقاوم الفولاذ الكربوني حمض الكبريتيك المركز في درجات حرارة منخفضة في التخزين الساكن ولكنه غير مناسب لمكونات المضخة في ظروف التدفق.

س3: متى يجب أن أختار مضخة ذات محرك مغناطيسي بدلاً من مضخة محكمة الغلق ميكانيكيًا لخدمة الأحماض؟

ج: اختر مضخة محرك مغناطيسي عندما يكون الحمض خطيرًا أو سامًا أو قابلًا للاشتعال أو عالي القيمة - وهي ظروف يكون فيها حتى التسرب البسيط لمانع التسرب غير مقبول. مضخات الدفع المغناطيسي تحقق تسربًا صفريًا حسب التصميم، مع عدم وجود عمود دوار يخترق حدود الضغط. يتم استرداد التكلفة الرأسمالية الإضافية من خلال إلغاء استبدال مانع التسرب وتجنب الإبلاغ عن الانبعاثات.

س4: هل PP أم PVDF أفضل لنقل الأحماض؟

ج: PP هو الخيار الأكثر اقتصادًا لحمض الكبريتيك المخفف (≤40%) وحمض الهيدروكلوريك (≤37%) في درجات الحرارة المحيطة. يوفر PVDF مقاومة كيميائية فائقة - فهو يتعامل مع حمض الكبريتيك المركز (حتى 98%)، وحمض الهيدروكلوريك بجميع تركيزاته وحمض النيتريك - ويوفر قوة ميكانيكية أعلى وقدرة على تحمل درجات الحرارة (حتى 100 درجة مئوية تقريبًا). بالنسبة للأحماض المركزة أو درجات الحرارة المرتفعة أو الأحماض المؤكسدة، فإن PVDF هي المواصفات القياسية.

س5: كيف يمكنني اختيار مضخة لحمض الهيدروفلوريك؟

ج: يتطلب حمض الهيدروفلوريك مضخات مبطنة بمادة PFA بسماكة تبطين لا تقل عن 15-20 مم. يتوافق PFA مع حمض الهيدروفلوريك على المستوى السائب، ولكن يتخلل حمض الهيدروفلوريك البوليمرات الفلورية كجزيء صغير ويهاجم الغلاف المعدني الأساسي - وهو نمط فشل غير مرئي للفحص الخارجي. يجب استبعاد جميع المواد المحتوية على السيليكون بشكل صارم. يجب إجراء اختبار دوري للسمك بالموجات فوق الصوتية للتحقق من سلامة البطانة.

س6: ما هي أفضل مضخة لنقل حمض النيتريك؟

ج: بالنسبة لحمض النيتريك بتركيزات ودرجات حرارة معتدلة (≤50%، ≤50 درجة مئوية)، تعمل مضخات الطرد المركزي PVDF أو مضخات الفولاذ المقاوم للصدأ 316 بشكل جيد - 316 SS هي واحدة من المعادن القليلة المتوافقة مع حمض النيتريك. بالنسبة لحمض النيتريك المركز (>50%) أو درجات الحرارة المرتفعة، حدد المضخات المبطنة ب PTFE أو PFA. يهاجم حمض النيتريك حمض النيتريك في أي تركيز ويجب عدم تحديده.

س7: ما هي الصيانة التي تتطلبها مضخة الأحماض الصناعية؟

ج: يوميًا: مراقبة تيار المحرك وضغط التفريغ وفحص التسرب المرئي. أسبوعيًا: التحقق من تدفق تدفق تدفق مانع التسرب ودرجة حرارة المحمل. شهريًا: قياس خلوص الدافعة وفحص الحلقات الدائرية. ربع سنوي: فحص كامل للطرف الرطب. سنويًا: التفكيك الكامل واستبدال جميع مكونات التآكل. يجب فحص المضخة كل ستة أشهر، مع تحديد فترة الإصلاح حسب الحمض المحدد واختيار المواد وظروف التشغيل. يجب أن يسبق كل فحص التنظيف الشامل لإزالة الحمض المتبقي.

س8: كيف يمكنني تقييم التكلفة الإجمالية لمضخة الأحماض؟

ج: عامل تكلفة رأس المال، واستهلاك الطاقة (غالبًا ما يتراوح بين 60-701 تيرابايت 3 تيرابايت من تكلفة العمر الافتراضي)، وتكرار استبدال مانع التسرب، وعمالة الصيانة، وتكلفة الإنتاج لوقت التوقف غير المخطط له على مدى 3-5 سنوات. توفر مضخة ذات محرك مغناطيسي أو مضخة مبطنة بالفلور البلاستيك بسعر أولي أعلى ولكن عمر خدمة أطول بكثير في خدمة الأحماض بشكل روتيني تكلفة تكلفة إجمالية للملكية أقل من مضخة الميزانية التي يتم استبدالها بشكل متكرر.

13. توصيات اختيار الخبراء من مهندسي مضخة تشانغيو

1. قم بمطابقة المواد مع الحمض المحدد، وليس مع الملصق العام “مقاوم للأحماض”. يهاجم حمض الهيدروكلوريك المعادن من خلال تأليب الكلوريد؛ ويهاجم حمض النيتريك البولي بروبيلين من خلال الأكسدة؛ ويتخلل حمض الهيدروفلوريك البوليمرات الفلورية. يجب التحقق من المواد ضد الحمض المحدد عند تركيز التشغيل ودرجة الحرارة القصوى.
2. تحديد احتواء صفري التسرب للأحماض الخطرة. تعمل مضخات الدفع المغناطيسي على التخلص من مانع التسرب الميكانيكي - وهو مسار التسرب الأكثر شيوعًا. بالنسبة للأحماض الهيدروكلورية والهيدروفلورية والكبريتية المركزة والنتريك، فإن تصميم المحرك المغناطيسي غير القابل للتسرب هو المواصفات القياسية للتشغيل الآمن والمتوافق.
3. تحقق من تحجيم المحرك بالنسبة للجاذبية النوعية للحمض. يتطلب حمض الكبريتيك المركز عند SG 1.84 طاقة محرك أكبر بكثير من الماء بنفس التدفق والرأس. يؤدي المحرك الأقل حجمًا الذي يتعطل عند التحميل الزائد إلى خطر على السلامة عندما تتوقف المضخة مع وجود الحمض في الغلاف.
4. حدد نوع المضخة المطابق للخصائص الفيزيائية للحمض. تعمل مضخات الطرد المركزي (المبطنة أو البلاستيكية بالكامل) على خدمة نقل الأحماض عالية التدفق ومنخفضة اللزوجة. توفر مضخات الدفع المغناطيسي احتواءً بدون تسرب للأحماض الخطرة. تتعامل المضخات الغشائية الكهربائية مع الأحماض التي تحتوي على جسيمات أو مواد صلبة أو لزوجة عالية.
5. قم بتقييم التكلفة الإجمالية للملكية على مدى عدة سنوات، وليس سعر الشراء وحده. عامل الطاقة، وقطع الغيار البالية، وعمالة الصيانة، ووقت التعطل. المضخة التي تكلف أكثر في البداية ولكنها تدوم لفترة أطول بكثير في خدمة الأحماض توفر بشكل روتيني تكلفة إجمالية للملكية أقل.

14. خاتمة

أن مضخة حمض صناعي يجب أن يتم تحديدها كنظام متكامل: يتم اختيار مادة المضخة ونوع المضخة وتقنية منع التسرب معًا بناءً على كيمياء الحمض المحدد وتركيزه ودرجة حرارته. يحدد الحمض المادة. وتحدد المواد وظروف التشغيل ما إذا كانت مضخة الطرد المركزي أو مضخة الدفع المغناطيسي أو المضخة الغشائية هي الخيار المناسب. ويحدد تصنيف مخاطر الحمض ما إذا كان مانع التسرب الميكانيكي، أو مانع التسرب المزدوج مع سائل حاجز، أو تصميم محرك مغناطيسي بدون مانع للتسرب يوفر الاحتواء المطلوب.

ويتطلب اختيار المضخة المناسبة التحقق المنهجي من كيمياء الحمض عند درجة حرارة التشغيل القصوى، والتصنيف في نوع المضخة المناسبة ونظام المواد، واختيار تقنية الختم المطابقة، وبرنامج صيانة منظم يكتشف التدهور قبل أن يتحول إلى تسرب.

للتواصل مع مضخة تشانغيو مع معلمات الحمض ومتطلبات العملية الخاصة بك. سيقدم فريقنا الهندسي توصية مفصلة بالمضخة وعرض أسعار مصمم خصيصًا لاستخدام الحمض الصناعي الخاص بك.
