Comment choisir la bonne pompe à boues pour semi-conducteurs ?

Introduction

Pompe à boues pour semi-conducteurs est motivée par une seule préoccupation primordiale : protéger le rendement des plaquettes de silicium. Dans une usine de fabrication de 300 mm, les défauts de boue induits par les pompes peuvent rendre plusieurs puces non fonctionnelles sur une seule plaquette, ce qui se traduit par des pertes de revenus mesurées en dizaines de milliers de dollars par plaquette affectée.

Ce risque trouve son origine dans la physique des boues de CMP. Il s'agit de suspensions colloïdales de particules abrasives nanométriques - généralement de la silice, de l'alumine ou de la cérium de 20 à 200 nm - stabilisées par répulsion électrostatique dans des solutions chimiquement agressives. Bien que les particules individuelles de cette taille soient trop petites pour endommager les plaquettes, la contrainte de cisaillement générée par la pompe peut surmonter les barrières répulsives entre elles, forçant les particules à former des agglomérats de plus de 0,5 μm. Ce sont ces agglomérats - et non les particules de boue d'origine - qui produisent des micro-rayures sur les surfaces polies des plaquettes et augmentent la densité des défauts. Des recherches publiées comparant les configurations de pompes à soufflet, à diaphragme et à lévitation magnétique ont confirmé cette chaîne de causalité : un cisaillement plus élevé produit plus de grosses particules, et plus de grosses particules produisent plus de défauts sur les plaquettes de silicium.

Dans ce contexte, le choix de la pompe n'est donc pas principalement lié au débit ou à la pression de tête. La véritable mesure de performance est préservation de la santé du lisierLe choix d'une pompe à lisier doit se faire en fonction des critères suivants : capacité de la pompe à déplacer le lisier sans modifier la distribution granulométrique de celui-ci. Ce guide fournit un cadre structuré pour effectuer cette sélection, couvrant la comparaison des technologies de pompage, la compatibilité des matériaux et les considérations relatives à la conception du système complet. Changyu Pump apporte plus de deux décennies d'expérience en ingénierie des pompes dans le domaine du traitement des fluides résistant à la corrosion et à l'usure. pompe à boues dans l'industrie des semi-conducteurs secteur.

Pourquoi le choix de la pompe est essentiel pour l'intégrité des boues de CMP

La chimie colloïdale en jeu

Les boues de CMP sont des systèmes intrinsèquement métastables. Leur stabilité dépend d'un équilibre des forces à l'échelle nanométrique :

• La répulsion électrostatique entre les particules les maintient séparées et en suspension.
• Le force de van der Waals-toujours attractif - attire constamment les particules les unes vers les autres.
• Lorsque la contrainte de cisaillement appliquée de l'extérieur dépasse la barrière électrostatique, les particules sont suffisamment rapprochées pour que les forces d'attraction dominent et qu'elles se collent les unes aux autres de manière irréversible.

La conséquence pratique est que le cisaillement généré par la pompe augmente directement le nombre de particules surdimensionnées dans la circulation.

Comment les pompes à boues pour semi-conducteurs sont-elles évaluées ?

La fonction première de la pompe étant de préserver la qualité de la boue, les paramètres utilisés pour l'évaluer diffèrent fondamentalement de ceux utilisés pour les pompes à boue industrielles :

Métrique	Ce qu'il mesure	Pourquoi c'est important
Comptage des particules de grande taille (LPC)	Nombre de particules >0,5 μm après circulation.	Signale directement l'agglomération induite par la pompe
Densité des défauts de la plaquette	Micro-rayures et piqûres par unité de surface	Détermine le rendement de la matrice par plaquette
Durée de vie du filtre	Temps entre les remplacements de filtres	Reflète la charge d'agglomérés générée par la pompe

Une pompe à boues industrielle est conçue pour résister à l'abrasion. A pompe à boues pour semi-conducteurs est conçue pour éviter qu'elle ne se produise.

Pourquoi les pompes à boues industrielles conventionnelles doivent-elles être évaluées avec soin ?

Standard pompes centrifuges Les pompes volumétriques traditionnelles - à membrane ou à soufflet - produisent un débit pulsé avec des pics de pression qui endommagent de la même manière les suspensions de particules. Les pompes volumétriques traditionnelles - à membrane et à soufflet - produisent un débit pulsatile avec des pics de pression qui endommagent de la même manière les suspensions de particules.

Cependant, grâce à une optimisation spécifique de la conception - comme la suspension magnétique des paliers et la géométrie du rotor à grand écart - les pompes centrifuges peuvent atteindre un cisaillement suffisamment faible pour le traitement des boues de CMP. La distinction réside dans la conception spécifique et le profil de cisaillement mesuré, et non dans la catégorie de pompe elle-même. Pour mieux comprendre les principes de base des pompes centrifuges, consultez notre guide sur les pompes centrifuges. Comprendre les pièces et le fonctionnement d'une pompe centrifuge.

Technologies de base des pompes à boues CMP pour la fabrication de semi-conducteurs

Quatre technologies de pompe sont couramment rencontrées dans le traitement des boues de CMP. Chacune a un profil de cisaillement distinct, un principe de fonctionnement et une application optimale dans le système d'alimentation en boues.

Pompes centrifuges à lévitation magnétique (MagLev)

Les pompes MagLev adoptent une approche fondamentalement différente de la conception des pompes centrifuges. Au lieu de soutenir la roue sur des roulements mécaniques et d'étancher l'arbre avec un joint dynamique, une pompe MagLev suspend l'ensemble du rotor de la roue dans un champ magnétique contrôlé. Le rotor tourne sans contact physique avec une quelconque surface stationnaire - pas de roulements à user, pas de joints à fuir, pas de surfaces de frottement à générer des débris particulaires.

Pour le traitement des boues de CMP, deux conséquences découlent directement de cette conception :

• L'absence de contact signifie qu'il n'y a pas de production de particules. La pompe ne rejette pas de matériau de roulement ou de débris de joint dans le flux de boue, ce qui élimine une source de contamination que les pompes à étanchéité mécanique ne peuvent éviter.
• La géométrie du rotor à grand écart permet d'obtenir un cisaillement nettement plus faible. Comme il n'est pas nécessaire d'avoir des jeux serrés autour d'une garniture mécanique, la roue peut être conçue avec des espaces internes plus importants qui soumettent la boue à une accélération beaucoup plus douce que celle d'une pompe centrifuge classique.

Les données quantitatives confirment ces avantages. Lors d'expériences comparatives, une pompe centrifuge maglev n'a augmenté le nombre de grosses particules que d'un cinquième à un tiers de l'augmentation produite par des pompes à soufflet sur plusieurs cycles de circulation de la boue. Les tranches de silicium polies avec des boues à circulation maglev ont montré des augmentations nettement plus faibles de la rugosité de surface et de la densité des défauts par rapport à celles polies avec des boues circulées par des pompes à déplacement positif conventionnelles.

Meilleure application : La recirculation des boues en vrac dans les usines de semi-conducteurs de pointe - la norme établie où la prévention de l'agglomération des particules est une exigence non négociable du processus.

Limites : Coût d'investissement plus élevé que les alternatives à étanchéité mécanique. Optimisé pour les boues propres et homogènes ; ne convient pas aux mélanges contenant de grosses particules ou des particules abrasives.

Pompes péristaltiques (tuyau/tube)

Pompes péristaltiques fonctionnent en comprimant un tube flexible à l'aide de rouleaux rotatifs. Cela crée une série de chambres étanches qui se déplacent de l'aspiration au refoulement, le fluide n'entrant en contact qu'avec l'intérieur du tube - pas de joints, pas de vannes, pas de composants rotatifs sur le trajet du flux.

Trois caractéristiques font que les pompes péristaltiques sont bien adaptées aux tâches spécifiques du CMP :

• Livraison à faible cisaillement. Le mécanisme de compression douce soumet les particules de boue à une contrainte mécanique minimale, préservant ainsi la distribution de la taille des particules.
• Trajet d'écoulement droit et sans obstruction. Il n'y a pas de zones mortes, de crevasses ou de points de stagnation où la boue peut s'accumuler, s'agglomérer ou durcir - un problème courant dans les pompes à géométrie interne complexe.
• Grande précision de mesure. Le débit peut être contrôlé à ±0,5% du point de consigne, ce qui répond à la précision requise pour la distribution de la boue sur le tampon de polissage pendant le traitement des plaquettes.

La durée de vie des tubes des pompes péristaltiques est inversement proportionnelle à la vitesse de fonctionnement et à la pression de refoulement. Pour un débit donné, le choix d'un tube de plus grand diamètre fonctionnant à une vitesse plus faible peut considérablement allonger les intervalles de remplacement du tube. Les tubes en silicone durcis au platine sont compatibles avec la plupart des produits chimiques CMP aqueux ; pour les formulations de boues contenant des solvants, les tubes en fluoropolymère évitent le gonflement qui peut faire perdre aux tubes en silicone leur stabilité dimensionnelle et leur précision de dosage.

Meilleure application : Distributeur de suspension au point d'utilisation (POU) - pompe qui délivre un volume de suspension précisément dosé sur la plaquette au moment du polissage.

Limites : Le débit pulsatile est moins adapté aux longues boucles de distribution. L'usure des tubes due à un fonctionnement continu nécessite un remplacement périodique, qui doit être pris en compte dans le coût total de possession.

Pompes à soufflet et à membrane

Les pompes à soufflet et les pompes à double diaphragme pneumatiques (AODD) utilisent une membrane souple ou un soufflet à mouvement alternatif pour déplacer le fluide. Leur construction sans joint élimine la garniture mécanique de l'arbre, et elles ont été utilisées historiquement dans les applications de boues CMP.

Cependant, l'action réciproque qui définit ces pompes constitue également leur principale limite pour les boues sensibles au cisaillement. Chaque course génère une pulsation de pression qui soumet les particules à des contraintes mécaniques cycliques. Des études publiées comparant les pompes à soufflet, à membrane et MagLev ont montré que l'agglomération des particules était nettement plus importante avec les pompes à déplacement positif. Les pompes AODD nécessitent en outre une alimentation en air comprimé, ce qui augmente à la fois le coût de l'infrastructure et la consommation d'énergie.

Meilleure application : Livraison de précurseurs chimiques et traitement des flux de déchets, où les conséquences de l'agglomération des particules sont moins graves et où la conception sans joint offre des avantages compensatoires.

Comparaison des technologies

Type de pompe	Contrainte de cisaillement	Croissance des particules	Type de débit	Meilleure application
Centrifugeuse MagLev	Très faible	Minime	Continu sans impulsion	Recirculation en vrac, boucles de distribution
Péristaltique	Faible	Minime	Pulsatile (±0,5%)	Dosage POU, dosage de précision
Soufflet / Diaphragme	Modéré	Augmentation mesurable	Pulsatile	Livraison de produits chimiques, flux de déchets

Matériaux compatibles avec le service de boues de semi-conducteurs

Les matériaux qui entrent en contact avec la boue CMP doivent simultanément résister aux attaques chimiques de la solution porteuse, qui peut contenir du KOH, du NH₄OH, du H₂O₂ ou d'autres oxydants agressifs, et résister à l'abrasion mécanique des particules abrasives en suspension. La contamination par les ions métalliques est un problème distinct et critique : tous les ions métalliques lessivés dans la boue à partir des composants de la pompe peuvent se diffuser dans la plaquette pendant le polissage, altérant ses propriétés électriques et dégradant les performances de l'appareil.

Options de matériaux pour les composants en contact avec le liquide

UHMW-PE (Polyéthylène de très haut poids moléculaire) offre le meilleur équilibre entre la résistance à l'usure et la compatibilité chimique pour les boues abrasives. Dans le cadre d'essais normalisés de résistance à l'usure par abrasion, sa perte de volume est nettement inférieure à celle de l'acier inoxydable, de l'acier au carbone et de la plupart des plastiques techniques. Il résiste à une large gamme d'acides, de bases et de sels à des températures allant jusqu'à environ 90°C, et conserve ses propriétés à des températures aussi basses que -196°C. Pour les applications de pompes à boues où les particules abrasives sont le principal défi et où la température du processus reste modérée, les composants en contact avec le fluide revêtus d'UHMW-PE constituent une solution matérielle éprouvée.

PTFE (Polytétrafluoroéthylène) et PFA (Perfluoroalkoxy) sont parmi les matériaux de pompe les plus chimiquement inertes disponibles. Ils sont tous deux compatibles avec la gamme complète des produits chimiques des boues de CMP, y compris les oxydants agressifs. Le PFA permet d'augmenter la température jusqu'à environ 180°C dans les applications structurelles et offre une perméabilité aux gaz inférieure à celle du PTFE. Il convient de noter une limitation physique : les polymères fluorés ne sont pas entièrement imperméables. En cas d'exposition prolongée à des fluides très perméables tels que le HF ou des oxydants puissants à des températures élevées, des traces de produits chimiques peuvent lentement migrer à travers le revêtement jusqu'à l'interface de l'enveloppe métallique, où elles peuvent provoquer une corrosion de la face arrière. Pour ces conditions de service, le PFA est préférable au PTFE, l'épaisseur du revêtement doit être spécifiée en conséquence et des tests périodiques d'intégrité par ultrasons sont recommandés.

Compatibilité des matériaux Référence rapide

Matériau	Résistance chimique	Résistance à l'abrasion	Temp. max.	Adéquation des semi-conducteurs	Pourquoi pas (si évité)
UHMW-PE	Large (acides, alcalis, sels)	Excellent	~90°C	✅ Préférence pour les boues abrasives	—
PTFE	Quasi universelle	Modéré	~120°C	✅ Norme de haute pureté	—
PFA	Quasi universelle	Modéré	~180°C	✅ Boues à température élevée	—
ACIER INOXYDABLE 316L	Limité (éviter les acides)	Modéré	~120°C	❌ Éviter	La contamination par les ions métalliques dégrade les propriétés électriques des plaquettes de silicium
Acier au carbone	Aucun	Bon	~200°C	❌ Éviter	Pas de résistance à la corrosion utile dans les produits chimiques CMP

Comment concevoir un système complet d'acheminement du lisier CMP

Le choix de la bonne pompe est nécessaire mais pas suffisant. Un système d'alimentation en boues de CMP doit être conçu comme un tout intégré, la pompe fonctionnant de concert avec une tuyauterie, une filtration et un dégazage correctement configurés. Les lignes directrices suivantes traitent des facteurs au niveau du système qui déterminent si la pompe, aussi bien choisie soit-elle, fournira une boue de qualité acceptable en production.

Architecture de la boucle de recirculation du lisier

La boucle de distribution du lisier relie le réservoir journalier, la pompe, la tuyauterie d'alimentation, les gouttes au point d'utilisation et la tuyauterie de retour en un circuit continu. Principales exigences en matière de conception :

• Circulation continue à vitesse contrôlée. La vitesse d'écoulement de la boucle doit être supérieure à la vitesse de sédimentation des plus grosses particules de la boue pour maintenir une suspension uniforme. Une vitesse trop faible permet la décantation des particules ; une vitesse trop élevée augmente l'exposition cumulative au cisaillement. Une plage cible de 0,6 à 2,0 m/s dans les collecteurs de distribution principaux est typique, mais la valeur spécifique doit être calculée pour chaque formulation de suspension.
• Les conduites d'alimentation doivent avoir une longueur et des coudes minimums. Chaque coude, vanne et raccord de la conduite d'alimentation introduit un cisaillement supplémentaire. Utilisez des coudes à long rayon de préférence aux raccords à court rayon et placez les vannes d'isolement à des endroits stratégiques pour minimiser l'accumulation de cisaillement tout en maintenant la capacité de service.
• Lignes de retour à pente descendante continue. La tuyauterie de retour doit être inclinée de manière cohérente vers le réservoir journalier avec une pente minimale de 1:100 pour éviter la stagnation du lisier et la sédimentation des particules pendant les périodes de faible débit ou d'inactivité.

Élimination des jambes mortes et prévention de la stagnation

Les bras morts - sections de la tuyauterie où le lisier peut rester statique alors que la boucle principale continue de circuler - sont les principaux sites d'agglomération du lisier, de sédimentation des particules et de développement bactérien. Concevoir des pratiques pour les éliminer :

• Installer les raccordements de goutte à goutte du système POU directement sur la boucle principale, avec une longueur de dérivation nulle ou minimale jusqu'au point de distribution.
• Configurer les vannes d'isolement de manière à ce qu'aucune section de la boucle ne puisse être isolée sans être traversée par un flux continu.
• Pour les gouttes POU utilisées par intermittence, installer des lignes de purge qui renvoient un petit débit continu dans la boucle principale, ce qui permet au lisier de continuer à circuler dans la branche.

Intégration de la filtration

Les filtres situés en aval de la pompe capturent les particules agglomérées avant qu'elles n'atteignent la plaquette. La sélection et l'emplacement des filtres influencent la conception du système :

• Filtres au point d'utilisation à chaque goutte de POU interceptent les particules générées en amont, ce qui constitue une barrière finale avant que la boue n'entre en contact avec la tranche de silicium.
• Filtres à boucle en vrac protègent l'ensemble du système de distribution mais introduisent une perte de charge supplémentaire. La conception du boîtier du filtre doit éviter de créer des zones mortes à l'intérieur du filtre lui-même.
• La durée de vie du filtre sert de diagnostic : une pompe qui génère moins d'agglomérats prolonge les intervalles de remplacement du filtre, ce qui réduit à la fois le coût des consommables et les temps d'arrêt imprévus de l'outil.

Dégazage et contrôle de la température

Les boues de CMP - en particulier celles qui contiennent du peroxyde d'hydrogène - peuvent générer des bulles de gaz par décomposition chimique. L'accumulation de gaz dans la tête de pompe ou la tuyauterie crée un blocage de vapeur, une instabilité de l'écoulement et un cisaillement localisé. Les remèdes au niveau du système comprennent :

• Vannes d'aération automatiques aux points hauts de la boucle de distribution.
• Chambres de dégazage installées sur la ligne de retour du réservoir journalier.
• Contrôle de la température du réservoir journalier afin de maintenir le lisier dans la plage de fonctionnement spécifiée, en minimisant à la fois la décomposition et la variation de la viscosité.

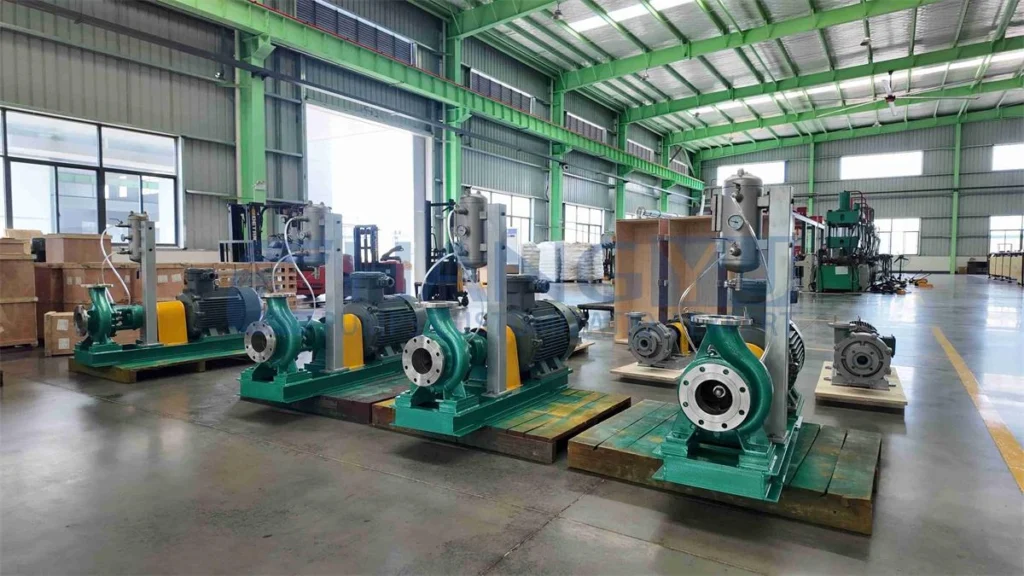

Comment choisir une pompe à boues pour semi-conducteurs : Un cadre en 4 étapes

Ce cadre traduit la discussion technique ci-dessus en un processus de sélection séquentiel exploitable.

Étape 1 : Caractériser le lisier

Documentez les points suivants avant d'évaluer un modèle de pompe :

• Composition chimique : solution porteuse, pH, type et concentration de l'oxydant
• Type de particules abrasives : silice, alumine ou cérium
• Distribution de la taille des particules et charge en solides (pourcentage en poids)
• Température de fonctionnement, y compris les éventuels écarts de processus

Ces informations définissent la fenêtre de compatibilité des matériaux pour tous les composants de la pompe en contact avec le liquide et établissent les caractéristiques de base de la boue par rapport auxquelles les performances de la pompe seront mesurées.

Étape 2 : Définir les exigences de votre processus

Déterminer l'emplacement de la pompe dans le système d'alimentation en lisier. La recirculation en vrac et la distribution au point d'utilisation sont des tâches fondamentalement différentes :

Position	Ce que la pompe doit faire	Caractéristique critique
Boucle de recirculation en vrac	Faire circuler le lisier en continu dans la tuyauterie de distribution pour maintenir la suspension et l'uniformité au cours de plusieurs rotations.	Cisaillement minimal pour éviter l'agglomération des particules
Distribution au point d'utilisation (POU)	Délivrer une boue précisément dosée sur le tampon de polissage pendant le traitement des plaquettes.	Précision du débit ±1%, réponse rapide au point de consigne

Documenter le débit requis, la pression de refoulement, le nombre de gouttes d'eau desservies et toute exigence de redondance.

Étape 3 : Adapter la technologie de la pompe à votre application

Application	Technologie recommandée	Type de débit	Ce qu'il faut vérifier
Recirculation des boues en vrac	Centrifuge MagLev ou centrifuge à faible cisaillement	Continu, sans impulsion	Dégagements internes et géométrie de la roue conçus pour un fonctionnement à faible cisaillement
POU slurry dispense	Péristaltique avec tube de qualité semi-conducteur	Pulsatile (±0,5%)	Réponse linéaire au débit ; matériau du tube adapté à la composition chimique de la boue

Étape 4 : Vérifier la compatibilité des matériaux et la performance du contrôle des particules

• S'assurer que chaque composant en contact avec le liquide est compatible avec le lisier à sa température maximale de fonctionnement.
• Fixer des priorités Revêtements en UHMW-PE pour les boues abrasives ; PTFE ou PFA pour les applications à haute pureté ou à température élevée.
• Valider que les performances démontrées de la pompe en matière de comptage de grosses particules (LPC) répondent aux exigences de densité de défauts de l'usine.
• Effectuer des essais de validation dans des conditions de boues réelles ou simulées avant de s'engager dans un déploiement en production.

Solutions de Changyu pour le traitement des boues de semi-conducteurs

Changyu Pump propose trois séries de pompes conçues pour un service combiné de corrosion et d'abrasion, chacune pouvant être configurée pour des tâches spécifiques de traitement des boues de semi-conducteurs.

Pompe à boues chimiques horizontale de la série UHB

La série UHB est une pompe centrifuge horizontale mono-étagée conçue pour les boues corrosives contenant des particules fines. Elle se caractérise par un corps en acier revêtu intérieurement d'une couche d'acier inoxydable. UHMW-PE-un matériau qui offre une résistance chimique vérifiée à une large gamme de boues CMP tout en offrant une résistance à l'usure supérieure à celle de la plupart des plastiques techniques et des métaux dans des conditions d'usure abrasive normalisées.

La conception semi-ouverte de la roue permet aux fluides chargés de solides de passer à travers la pompe sans se colmater, et la pompe est disponible avec des configurations de joints mécaniques ou dynamiques. Pour les tâches de recirculation et de transfert de boues de CMP de semi-conducteurs à des températures allant jusqu'à 90°C, l'extrémité humide en UHMW-PE offre une solution matérielle éprouvée qui répond à la fois aux exigences chimiques et mécaniques du service de boues.

Débit	Tête	Puissance	Température
3-2 600 m³/h	5-100 m	0,75-300 kW	De -20°C à 90°C

Pompe à boues en acier inoxydable de la série HB

La série HB est une pompe centrifuge horizontale mono-étagée à haut rendement, conçue conformément aux normes de l'Union européenne. ISO 2858 et conforme à la Normes CE. Sa structure en contact avec le fluide, entièrement en acier inoxydable - disponible en 304, 316, 316L, 2205 et 2507 - est conçue pour les boues abrasives et les fluides moyennement corrosifs lorsqu'une voie métallique en contact avec le fluide est compatible avec le flux de traitement.

Dans les installations de fabrication de semi-conducteurs, la série HB joue un rôle de soutien : circulation de l'eau de refroidissement du processus, transfert de l'eau DI et collecte des flux de déchets chimiques - des applications où le fluide ne nécessite pas l'inertie chimique extrême d'un revêtement en fluoropolymère et où la contamination par les ions métalliques n'est pas un problème pour le processus.

Débit	Tête	Puissance	Température
10-60 m³/h	20-120 m	3-45 kW	De -20°C à 120°C

Pompe de transfert de produits chimiques corrosifs de la série CYB-ZKJ

La série CYB-ZKJ est une pompe centrifuge haute performance conçue pour le transfert de fluides corrosifs dans une large gamme de concentrations et de températures. Le corps de la pompe et tous les composants de l'écoulement sont protégés par une membrane en acier inoxydable. FEP Le revêtement en plastique fluoré isole le fluide du processus de la structure métallique de la pompe. Pour les applications à haute température, PFA permet d'augmenter la capacité de température tout en maintenant une inertie chimique totale.

La pompe traite les liquides corrosifs, les boues minérales et les acides dilués contenant jusqu'à 20% de particules solides flexibles. Dans les applications de salles blanches de semi-conducteurs, telles que l'apport de produits chimiques après le processus de fabrication ou le transfert d'acides usés, où la chimie est agressive mais la charge abrasive modérée, la série CYB-ZKJ associe une large compatibilité chimique à la fiabilité éprouvée d'une plate-forme de pompe centrifuge.

Débit	Tête	Puissance	Température
3-2 600 m³/h	5-100 m	0,75-300 kW	De -80°C à 120°C

Questions fréquemment posées

Q1 : Que se passe-t-il si j'utilise une pompe à boues centrifuge standard pour la CMP ?
R : Les pompes centrifuges standard génèrent des contraintes de cisaillement élevées en bout de roue qui surmontent la répulsion électrostatique stabilisant les nanoparticules de boue. Cela force les particules à former des agglomérats de plus de 0,5 μm qui provoquent des micro-rayures sur les plaquettes polies, augmentant la densité des défauts et réduisant le rendement. Les particules de suspension originales de 20 à 200 nm sont trop petites pour causer des dommages par elles-mêmes ; ce sont les agglomérats induits par la pompe qui créent des défauts sur les plaquettes.

Q2 : Comment une pompe à sustentation magnétique empêche-t-elle l'agglomération des particules de boue ?
R : Une pompe centrifuge à lévitation magnétique suspend son rotor de roue entièrement dans un champ magnétique, ce qui élimine les roulements mécaniques et les joints d'arbre dynamiques. Lors d'expériences comparatives, une pompe centrifuge à sustentation magnétique n'a augmenté le nombre de grosses particules que d'un cinquième à un tiers de l'augmentation produite par les pompes à soufflet lors de multiples renouvellements de boues.

Q3 : Une pompe péristaltique est-elle adaptée à la recirculation de boues CMP en vrac ?
R : Les pompes péristaltiques excellent dans la distribution de boues au point d'utilisation, où leurs caractéristiques de faible cisaillement, leur trajectoire d'écoulement rectiligne et leur précision de dosage de ±0,5% sont précisément adaptées à l'application. Pour la recirculation en vrac dans de longues boucles de distribution, le débit pulsatile qu'elles produisent peut être indésirable, et l'usure continue des tubes augmente la fréquence de maintenance par rapport aux conceptions centrifuges.

Q4 : Une pompe à entraînement magnétique peut-elle être utilisée pour les boues CMP ?
R : Les pompes à entraînement magnétique doivent faire l'objet d'une évaluation minutieuse pour l'utilisation de boues. Les nanoparticules abrasives contenues dans les boues de CMP peuvent pénétrer dans le roulement interne et les passages de recirculation du refroidissement, accélérant ainsi l'usure du roulement. L'accumulation de particules sur la surface intérieure de l'enveloppe de confinement peut provoquer un échauffement par courants de Foucault et un découplage potentiel. Pour la circulation des boues, il est généralement préférable d'utiliser des pompes avec des plans de rinçage externes ou des conceptions spécifiquement conçues pour un service chargé en matières solides.

Q5 : Quels sont les matériaux compatibles avec le lisier de CMP ?
R : L'UHMW-PE, le PTFE et le PFA sont les principaux matériaux compatibles avec les produits chimiques des boues CMP. L'UHMW-PE offre le meilleur équilibre entre la résistance à l'usure et la compatibilité chimique pour les boues abrasives à des températures modérées (jusqu'à ~90°C). Le PTFE et le PFA offrent une inertie chimique quasi universelle pour les applications à haute pureté et à température élevée. Les métaux, y compris les aciers inoxydables, doivent être évités pour les composants en contact avec le liquide en raison du risque de contamination par les ions métalliques.

Q6 : Comment évaluer si une pompe préserve la santé des boues ?
A : Établir une mesure de référence du nombre de grosses particules (LPC >0,5 μm) avant le début de la circulation de la pompe. Après chaque renouvellement complet de la boue, mesurer à nouveau le CPL. Une pompe qui préserve la santé de la boue présentera une augmentation minimale du LPC sur plusieurs rotations. Complétez ces mesures par des mesures périodiques de la densité des défauts des plaquettes sur des plaquettes de test polies avec de la boue circulée.

Q7 : Comment les conduites de retour et d'alimentation en lisier du CMP doivent-elles être configurées ?
R : Les conduites de retour doivent être continuellement inclinées vers le bas en direction du réservoir journalier, avec une pente minimale de 1:100. Les conduites d'alimentation doivent avoir une longueur pratique minimale et un nombre minimal de coudes et de vannes. La vitesse d'écoulement de la boucle doit être supérieure à la vitesse de sédimentation des particules les plus grosses (objectif type : 0,6-2,0 m/s). Les bras morts et les zones stagnantes doivent être éliminés, car ce sont les principaux sites d'agglomération des boues.

Q8 : Quelles sont les tendances du marché qui influencent le choix des pompes à boues pour semi-conducteurs ?
R : Le marché mondial des pompes pour équipements de semi-conducteurs est principalement porté par des fabricants clés tels que Trebor International, White Knight (Graco), Saint-Gobain et Levitronix. La technologie des pompes centrifuges Maglev continue de gagner des parts de marché dans les installations de fabrication de pointe, en raison des exigences de plus en plus strictes en matière de contrôle des particules dans les nœuds de processus inférieurs à 10 nm. Le segment des équipements d'alimentation en boues CMP croît proportionnellement à l'augmentation du nombre d'étapes CMP par plaquette dans les dispositifs logiques et mémoriels avancés.

Recommandations d'experts de Changyu Pump Engineers

1. Privilégier la minimisation du cisaillement au prix d'achat. Dans le domaine du CMP des semi-conducteurs, une pompe qui génère une agglomération de particules coûte bien plus cher en pertes de matrices qu'en économies de capital. Des données expérimentales comparatives confirment que la technologie à faible cisaillement permet systématiquement de réduire le coût total de possession lorsque le rendement des plaquettes est pris en compte dans le calcul.
2. Adapter la technologie de la pompe à la position du système. Les boucles de recirculation en vrac nécessitent un débit continu, sans impulsion et à faible cisaillement, ce qui est le domaine des pompes maglev ou des pompes centrifuges optimisées à faible cisaillement. La distribution au point d'utilisation nécessite un dosage précis et répétable, ce qui est le domaine des pompes péristaltiques.
3. Sélectionner les matériaux en contact avec l'eau pour une attaque chimique et mécanique combinée. L'UHMW-PE offre un équilibre optimal entre la résistance à l'usure et la résistance chimique pour les boues abrasives à des températures modérées. Le PTFE et le PFA offrent la plus grande inertie chimique pour les applications à haute pureté et à haute température. Réserver les matériaux métalliques aux fonctions de soutien non critiques.
4. Valider les performances dans des conditions réelles de boues. Les tests de débit d'eau ne permettent pas de prédire comment une pompe interagira avec une boue colloïdale sensible au cisaillement. Les essais LPC sur plusieurs cycles, combinés à la vérification de la densité des défauts des plaquettes, constituent la seule méthode fiable pour qualifier une pompe pour le service CMP de production.
5. Concevoir le système complet, et pas seulement la pompe. La disposition des tuyauteries, la sélection des filtres, la conception du réservoir journalier, les dispositions de dégazage et l'élimination des bras morts sont autant d'éléments qui influencent l'état des boues. Une pompe qui fonctionne bien de manière isolée peut produire des résultats inacceptables si le système environnant introduit un cisaillement secondaire ou des zones de stagnation.

Conclusion

Choisir le bon pompe à boues dans l'industrie des semi-conducteurs exige un changement de perspective technique : la tâche principale de la pompe est de protéger la boue, et non l'inverse. Le succès est mesuré par le nombre de grosses particules et la densité des défauts des plaquettes, et non par la durée de vie de la pompe ou l'efficacité hydraulique.

Le marché mondial des pompes pour équipements de semi-conducteurs continue d'être façonné par les exigences de plus en plus strictes en matière de contrôle des particules dans les nœuds de processus avancés. Les pompes centrifuges Maglev et les pompes péristaltiques représentent les deux piliers technologiques autour desquels sont construits les systèmes modernes d'alimentation en boues CMP - les premières pour la recirculation en vrac, les secondes pour la distribution au point d'utilisation. Elles sont toutes deux spécifiées pour leur capacité démontrée à préserver la distribution granulométrique de la boue pendant un fonctionnement prolongé.

Les séries UHB (revêtement UHMW-PE), HB (acier inoxydable) et CYB-ZKJ (revêtement FEP/PFA) de Changyu Pump constituent des plates-formes de pompage résistantes à la corrosion et à l'usure pour le traitement des boues de semi-conducteurs et les applications de transfert de produits chimiques. Contactez notre équipe d'ingénieurs avec les paramètres de votre boue et les exigences de votre procédé. Nous vous fournirons une recommandation détaillée sur la pompe et un devis adapté à vos besoins de fabrication.
