Réponse rapide
A pompe à boue horizontale monocellulaire utilise une roue montée sur un arbre horizontal pour transporter des boues abrasives à haute densité dans les applications minières, de traitement des minéraux et industrielles. Cette configuration est le type de pompe à boue le plus largement utilisé car elle combine une capacité de pression suffisante pour la majorité des tâches de process avec une construction simple qui facilite la maintenance. Caractéristiques clés :
- Une roue unique génère toute la hauteur de refoulement en un seul passage: Les limites pratiques pour les pompes à boue centrifuges monocellulaires vont d’environ 60 à 80 mètres de hauteur, selon le diamètre de la roue et la vitesse de rotation. Dans cette plage, une pompe monocellulaire est plus simple, moins coûteuse et plus facile à entretenir qu’une alternative multicellulaire.
- L’orientation horizontale offre un accès complet à la maintenance au niveau du sol: Les roues, les revêtements d’usure, les roulements et les garnitures d’arbre peuvent tous être entretenus sans levage par grue ni entrée en puisard. La construction à double enveloppe permet de remplacer les revêtements usés sans déconnecter les tuyauteries d’aspiration et de refoulement.
- Le réglage externe du jeu de la roue maintient l’efficacité à mesure que les composants s’usent: Un boulon ou une vis de vérin déplace axialement l’ensemble du support de roulement et de l’arbre, rétablissant le jeu d’origine entre la roue et la buse de gorge sans ouvrir le corps de pompe.
A pompe centrifuge avec une roue unique montée horizontalement est le cheval de trait des usines de traitement des minéraux dans le monde entier. Décharge de broyeur, alimentation de cyclone, résidus de flottation, sous-verse d’épaississeur — les pompes traitant ces tâches sont presque exclusivement des conceptions horizontales monocellulaires. La raison est pratique. Une roue unique dans un corps horizontal fournit suffisamment de hauteur pour la majorité des exigences de transport de boues. Lorsque la roue et les revêtements s’usent — comme c’est inévitablement le cas en service abrasif — l’orientation horizontale place chaque composant d’usure au niveau de l’opérateur, accessible sans les levages par grue et les entrées en espaces confinés qu’exige la maintenance des pompes verticales.
Ce guide couvre les caractéristiques de conception qui rendent les pompes à boue horizontales monocellulaires fiables, la plage de fonctionnement dans laquelle un seul étage est suffisant, les matériaux d’usure disponibles, ainsi que les pratiques de sélection et de maintenance qui déterminent la durée de vie.
Quelles sont les caractéristiques clés d’une pompe à boue horizontale monocellulaire ?
La configuration de pompe à boue horizontale monocellulaire est devenue la norme industrielle car elle permet des caractéristiques de conception spécifiques qui améliorent directement la fiabilité et la maintenabilité.
Construction à double corps avec garnitures remplaçables
La pompe utilise un corps à deux couches. Le corps extérieur — fonte ductile ou acier moulé — assure la contenance de pression et le support structurel. Le corps intérieur est constitué de composants d’usure remplaçables : un revêtement de volute, une buse de gorge côté aspiration et un revêtement de plaque de cadre côté entraînement. Lorsque l’usure abrasive atteint le seuil de remplacement, les revêtements usés sont dévissés et remplacés avec la pompe restant sur son socle et connectée aux tuyauteries d’aspiration et de refoulement. L’équipe de maintenance n’a pas besoin de déconnecter les brides, de réaligner la pompe et le moteur, ni de planifier une grue.
Ensemble de roulements robuste
Une boue avec une densité de 1,5 impose des charges radiales et axiales 50 % plus élevées que la même pompe traitant de l’eau. L’ensemble de roulement absorbe ces charges en continu. Des roulements à rouleaux surdimensionnés lubrifiés par bain d’huile avec des durées de vie nominales L10 calculées pour la densité de boue spécifique sont standard. Le support de roulement est divisé horizontalement, permettant de retirer la moitié supérieure pour inspection sans déranger l’arbre ou la roue.
Réglage du jeu de la roue
Le jeu entre le flasque avant de la roue et la buse de gorge côté aspiration affecte directement les performances de la pompe. Lorsque la pompe est neuve, ce jeu est réglé selon la spécification minimale du fabricant — généralement 0,4 à 0,8 mm. À mesure que la roue et la buse de gorge s’usent, le jeu augmente, permettant une recirculation interne qui réduit l’efficacité. Un mécanisme de réglage du jeu de la roue de pompe à boue monocellulaire — un boulon externe ou une vis de vérin — déplace axialement le support de roulement et l’ensemble de l’arbre, rétablissant le jeu d’origine sans ouvrir le corps. Sur une pompe consommant plusieurs centaines de kilowatts, ce réglage peut récupérer 3 à 5 points de pourcentage d’efficacité perdue.
Système d’étanchéité de l’arbre
La garniture d’arbre doit empêcher la boue abrasive de s’échapper le long de l’arbre rotatif. Pour les pompes monocellulaires fonctionnant à des pressions de refoulement modérées — jusqu’à environ 80 mètres de hauteur — un expulseur centrifuge combiné à un presse-étoupe fournit la solution la plus fiable et la plus économique pour l’étanchéité de l’arbre de pompe à boue monocellulaire L’expulseur réduit la pression au niveau de la boîte à garniture à une valeur quasi atmosphérique pendant le fonctionnement. Le presse-étoupe fournit une étanchéité statique à l’arrêt. Cette combinaison prolonge considérablement la durée de vie de la garniture par rapport à une garniture mécanique fonctionnant contre la pleine pression de refoulement. Pour les applications exigeant zéro fuite visible, une garniture mécanique avec un système de fluide barrière sous pression selon le plan API 54 est spécifiée.
Pompes à boue horizontales monocellulaires vs multicellulaires : quand un seul étage est-il suffisant ?
La distinction principale entre une pompe à boue monocellulaire et une pompe multicellulaire est le nombre de roues. Une pompe monocellulaire contient une roue qui doit générer toute la pression de refoulement requise. Une pompe multicellulaire contient deux roues ou plus disposées en série, chacune contribuant une hauteur incrémentale.
Quand un seul étage est suffisant
Une pompe à boue centrifuge monocellulaire est la spécification appropriée lorsque la hauteur de refoulement requise se situe dans une plage d’environ 60 à 80 mètres. Cela englobe la majorité des applications de traitement des minéraux : alimentation de cyclone (généralement 15 à 40 mètres), alimentation de flottation (10 à 25 mètres), sous-verse d’épaississeur (20 à 50 mètres) et transfert de résidus sur courte à moyenne distance (20 à 60 mètres).
Quand une pompe multicellulaire est requise
Une pompe multi-étages devient nécessaire lorsque la hauteur de refoulement requise dépasse environ 80 mètres, ou lorsque la hauteur approche la limite supérieure de la capacité mono-étage et que l'application exige un débit stable sur une large plage de fonctionnement. Les pipelines de résidus sur longues distances — s'étendant souvent sur 50 kilomètres ou plus — constituent la principale application des pompes à boues multi-étages. Le drainage des mines profondes, où l'eau contient des sédiments abrasifs, est un autre exemple où la vitesse spécifique peut favoriser une configuration multi-étages plutôt qu'une conception mono-étage fonctionnant près de ses limites hydrauliques.
Comparaison des configurations
| Facteur | Pompe mono-étagée | Pompe multi-étagée |
|---|---|---|
| Capacité de hauteur de refoulement | Jusqu'à 60–80 m | 80–300+ m |
| Manutention des solides | Bonne — passages d'impulseur larges | Modérée — passages plus étroits dans les étages suivants |
| Exigence de NPSH | Plus faible — aspiration à impulseur unique | Plus élevée — l'impulseur du premier étage peut nécessiter une hauteur d'aspiration supplémentaire |
| Complexité mécanique | Faible — moins de composants rotatifs | Modérée à élevée — multiple impulseurs, joints inter-étages |
| Maintenance | Plus simple — un impulseur, un jeu de revêtements | Plus complexe — multiple impulseurs et bagues d'usure |
| Coût d'investissement (relatif) | Meilleur type de particules | 2–5× |
| Meilleur pour | Alimentation de cyclone, alimentation de flottation, sous-verse d'épaississeur, résidus courts à moyens | Pipelines de résidus sur longues distances, applications haute pression |
Les ingénieurs de Changyu Pump notent: Si la hauteur de refoulement totale requise est inférieure à environ 70 mètres, une pompe mono-étage est presque toujours plus économique qu'une conception multi-étages — non seulement en coût d'investissement initial, mais aussi en coût de cycle de vie total. La construction plus simple réduit à la fois le nombre de pièces et les heures de maintenance par intervention. Une pompe multi-étages ne doit être spécifiée que lorsque l'exigence hydraulique ne peut pas être satisfaite par un seul étage, ou lorsque la hauteur est proche de la limite supérieure de la capacité mono-étage et que le processus exige un fonctionnement stable sur une large plage de débit.
Pour les considérations de conception spécifiques aux pompes à boues haute pression de grand format, consultez notre guide sur Grandes pompes à lisier : Guide complet de sélection et des matériaux.
Quels matériaux d'usure sont les meilleurs pour les pompes à boues mono-étage ?
La sélection des matériaux d'usure pour les pompes à boues horizontales mono-étage doit tenir compte de la dureté des particules, de leur forme, de leur taille et de l'environnement chimique de la boue. Cinq catégories de matériaux couvrent la majorité des applications.
Fonte blanche à haute teneur en chrome (CrMo)
La fonte blanche à haute teneur en chrome (600–700 HB, KIC 25–35 MPa√m) est le matériau d'usure standard pour les pompes mono-étage dans l'exploitation minière de roches dures. La nuance 28% Cr offre la fraction volumique de carbures la plus élevée et est spécifiée pour les circuits les plus abrasifs — minerai de fer, minerai d'or à forte teneur en quartz et résidus de cuivre grossiers. Pour les pompes mono-étage fonctionnant à des hauteurs modérées (< 80 m) avec un pH neutre, le CrMo offre le meilleur équilibre entre résistance à l'usure par coupe, tolérance aux chocs et coût.
Caoutchouc naturel
Les revêtements en caoutchouc protègent contre l'usure grâce à la résilience — le matériau se déforme élastiquement sous l'impact des particules et se rétablit. Ce mécanisme fonctionne avec des particules fines et arrondies à pH neutre et à des températures inférieures à 70 °C. Les pompes monocellulaires à revêtement caoutchouc sont utilisées pour les résidus de flottation du cuivre, les résidus fins d'or, la préparation du charbon et le traitement des sables minéraux.
Acier inoxydable duplex (2205/2507)
Pour les boues corrosives — solutions de lixiviation acides, eaux de procédé à haute teneur en chlorures ou boues mélangées à de l'eau de mer — le CrMo standard se corrode rapidement, quelle que soit sa résistance à l'usure. Le duplex 2205 (PREN 33–36, 250–300 HB) et le super duplex 2507 (PREN 40–44) offrent une résistance combinée à la corrosion et à l'usure. Les pompes monocellulaires traitant les solutions de lixiviation en tas de cuivre ou les sables minéraux côtiers avec des eaux souterraines salines sont des applications typiques.
Revêtements en PE-UHMW
Les revêtements en polyéthylène à très haute masse moléculaire offrent une résistance combinée à la corrosion et à l'usure pour les boues chimiquement agressives à des températures modérées (jusqu'à 90 °C). Le PE-UHMW est une alternative économique à l'acier inoxydable duplex pour les résidus acides, les boues d'usines chimiques et les boues de gypse de désulfuration des gaz de combustion.
Revêtements céramiques (SiC / Al₂O₃)
Pour les zones d'usure localisées élevées — becs de volute et bords d'attaque des aubes de roue — les revêtements ou inserts céramiques offrent une dureté maximale (HV 1500–2800). Les céramiques sont appliquées comme protection ciblée plutôt que comme revêtement complet de la pompe.
Matrice de sélection des matériaux
| Type de boue | pH | Taille des particules | Matériau recommandé |
|---|---|---|---|
| Minerai de fer, résidus d'or | 6-8 | Anguleux, grossier | CrMo à haute teneur en chrome (28% Cr) |
| Résidus de flottation du cuivre | 9–11 | Fines, arrondies | Caoutchouc naturel ou CrMo |
| Lixiviation en tas du cuivre | 5–3 | Fines | Acier inoxydable duplex ou PE-UHMW |
| Charbon, sables minéraux | 5–7 | Fin à moyen | Caoutchouc naturel ou CrMo |
| Boue de procédé chimique | 2–10 | Variable | PE-UHMW ou PTFE/PFA |
Pour une comparaison complète des matériaux d'usure pour toutes les applications de pompes à boues, consultez notre guide sur Pompe à boues résistante à l'usure : Guide complet des matériaux et de la sélection.
Comment sélectionner une pompe à boues horizontale monocellulaire ?
La sélection d'une pompe à boues monocellulaire suit un processus structuré. Les erreurs commises au début — en particulier dans la caractérisation des boues — se propagent dans toute la sélection.
Étape 1 : Caractérisation de la boue
Définissez la concentration en solides, la distribution granulométrique (d50 et d100), la forme des particules, la dureté du minerai (échelle de Mohs), le pH de la boue et la température. Le d100 détermine directement la taille minimale de passage de la roue. Pour les pompes monocellulaires traitant la décharge de broyeur, les surdimensionnements hors gabarit peuvent dépasser 100 mm.
Étape 2 : Calculer les exigences hydrauliques
Déterminez le débit requis et la hauteur manométrique totale. Si la hauteur totale dépasse environ 70 à 80 mètres, vérifiez qu'une pompe monocellulaire peut satisfaire l'exigence, ou envisagez une alternative multicellulaire. Appliquez des facteurs de déclassement pour boues afin de tenir compte des effets des solides sur les performances de la pompe.
Étape 3 : Sélectionner les matériaux d'usure
Faites correspondre le matériau d'usure aux caractéristiques du minerai à l'aide de la matrice de la section 3. Pour la plupart des applications minières de roches dures, le CrMo à haute teneur en chrome est la spécification appropriée.
Étape 4 : Spécifier la configuration d'étanchéité et de roulements
Pour des pressions de refoulement jusqu'à environ 80 mètres, une combinaison expulseur-garniture offre l'étanchéité d'arbre la plus économique. Spécifiez des roulements à rouleaux lubrifiés à bain d'huile avec surveillance de la température et des vibrations pour les pompes dépassant 100 kW.
Les ingénieurs de Changyu Pump recommandent: Lors de la sélection d'une pompe à boues monocellulaire, vérifiez que la hauteur requise se situe dans la plage de capacité de la pompe avec une marge adéquate. Incluez une marge de débit de 10 à 15 pour cent au-dessus de l'exigence de conception pour tenir compte des variations de procédé et de la perte d'efficacité à mesure que les composants côté humide s'usent. Si la hauteur requise dépasse 70 mètres, effectuez une comparaison du coût du cycle de vie entre une pompe monocellulaire et une pompe multicellulaire — la construction plus simple de la conception monocellulaire peut compenser une vitesse de fonctionnement ou un diamètre de roue légèrement plus élevés.
Étude de cas de pompe à boues horizontale monocellulaire : Optimisation d'une pompe à résidus monocellulaire
Une usine de concentration de minerai de fer en Australie-Occidentale exploitait une pompe à boues horizontale monocellulaire pour le service des résidus — évaluée à 800 m³/h à 65 m de hauteur — avec des composants côté humide en fonte blanche à haute teneur en chrome 26% Cr. Les résidus contenaient des particules anguleuses de magnétite et de quartz (Mohs 5,5–7,0) à une concentration en solides de 35%. Le remplacement du côté humide était nécessaire environ tous les 6 mois.
L'inspection a montré que l'alliage 26% Cr était coupé par les particules de quartz plus dures (Mohs 7). La perte de matière était concentrée au bec de volute et aux bords d'attaque des aubes de roue. De plus, le jeu de la roue avait augmenté au-delà du maximum recommandé par le fabricant en raison de l'usure, provoquant une recirculation interne qui accélérait encore l'usure localisée.
Changyu Pump a amélioré le côté humide avec un alliage 28% Cr avec chromage dur sur les bords d'attaque des aubes de roue et le bec de volute. Le mécanisme externe de réglage du jeu de la roue — une caractéristique standard de la pompe — a été utilisé pour rétablir la spécification de jeu d'origine sans ouvrir le corps de pompe. Ce réglage a pris environ 30 minutes et a été effectué pendant une fenêtre de maintenance planifiée.
L'intervalle de remplacement du côté humide est passé de 6 mois à 18 mois. L'usine a appliqué la même spécification de matériau et la même procédure de réglage du jeu à trois pompes à résidus monocellulaires supplémentaires.
Key takeaway: Sur une pompe à boues horizontale monocellulaire, deux facteurs déterminent la durée de vie du côté humide : la spécification du matériau et le jeu de la roue. Améliorer le matériau sans régler le jeu, ou régler le jeu sans améliorer le matériau, ne procure qu'une fraction de l'extension de durée de vie réalisable. Le mécanisme externe de réglage du jeu — une caractéristique standard des pompes monocellulaires bien conçues — permet cette optimisation combinée lors de la maintenance de routine.
Solutions de pompes à boues horizontales monocellulaires de Changyu Pump

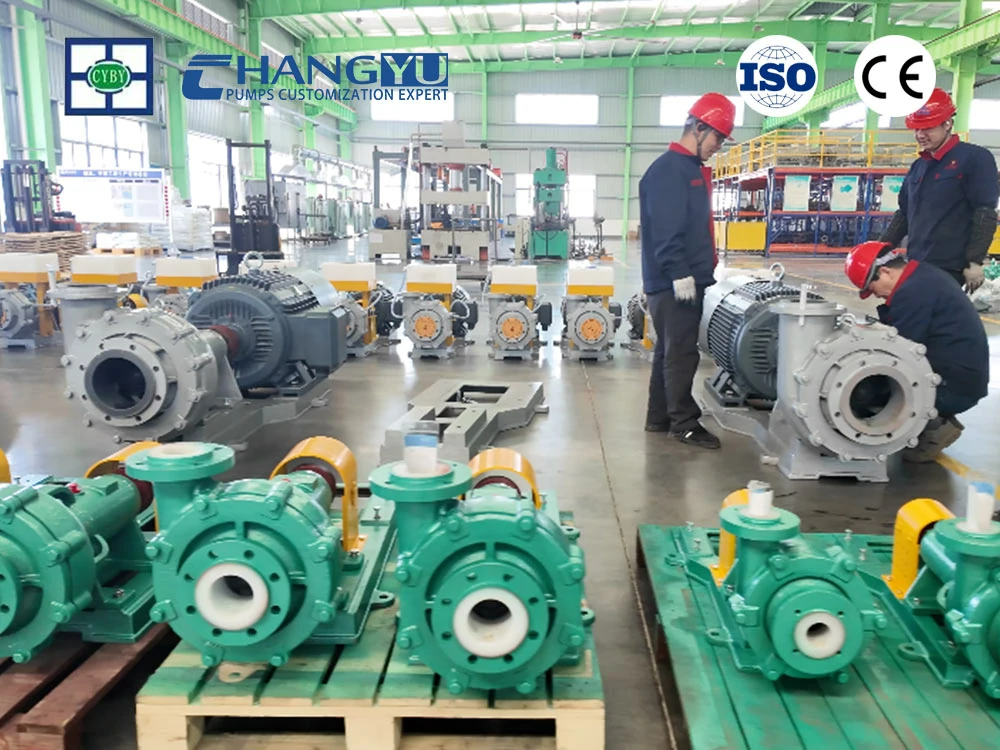

Changyu Pump fabrique des séries de pompes à boues horizontales monocellulaires pour l'ensemble du spectre des applications abrasives et corrosives.
| Application | Défi primaire | Série recommandée | Matériau clé |
|---|---|---|---|
| Boue corrosive, résidus acides | Corrosion + abrasion modérée | Série UHB | Doublure en UHMW-PE |
| Procédé chimique, corrosion modérée + usure | Usure + corrosion combinées | Série CYB-ZKJ | Revêtement FEP/PFA ; température jusqu'à 120 °C |
| Haute température, forte corrosion (conditions extrêmes, solides fins) | Corrosion + température + abrasion fine | Série CYG | Revêtement PFA (8–20 mm) ; température jusqu'à 160 °C |
Série UHB — Pompe à boues résistante à la corrosion à revêtement PE-UHMW
Pompe centrifuge horizontale monocellulaire à revêtement intérieur en UHMW-PE sur acier, conçue pour les boues corrosives et abrasives. Des passages élargis réduisent le risque de colmatage. Débits jusqu'à 2 600 m³/h, hauteurs de refoulement jusqu'à 100 m.
| Plage de débit : | 3m³/h~2600m³/h |
|---|---|
| Gamme de têtes : | 5m~100m |
| Puissance du moteur : | 0,75kw~300kw |
| Vitesse : | 750~2900 r/min |
| Gamme de température moyenne : | -20℃~90℃ |
| Matériaux personnalisables : | UHMW-PE |
Série CYB-ZKJ — Pompe Centrifuge Revêtue de Fluoropolymère
Pompe monocellulaire à revêtement FEP/PFA pour boues chimiquement agressives. Plage de température de -80 °C à 120 °C (FEP) ou 180 °C (PFA).
| Plage de débit : | 3m³/h~2600m³/h |
|---|---|
| Gamme de têtes : | 5m~100m |
| Puissance du moteur : | 0,75kw~300kw |
| Vitesse : | 968-3450 r/min |
| Gamme de température moyenne : | -80℃~ 120℃ |
| Matériaux personnalisables : | FEP |
Série CYG — Pompe chimique haute température
Pompe monocellulaire à revêtement PFA pour conditions extrêmes : températures élevées, substances corrosives et solides abrasifs fins. Revêtement PFA (8–20 mm), température jusqu'à 160 °C.
| Plage de débit : | 3m³/h~2600m³/h |
|---|---|
| Gamme de têtes : | 5 m ~ 100 m |
| Puissance du moteur : | 0,75 kw~300 kw |
| Vitesse : | 968 ~ 3450 r/min |
| Gamme de température moyenne : | -80℃~160℃ |
| Matériaux personnalisables : | PFA |
FAQ sur les pompes à boues horizontales monocellulaires
Q : Quelle est la hauteur de refoulement maximale d'une pompe à boues horizontale monocellulaire ?
R : Les pompes centrifuges à boues monocellulaires atteignent généralement une hauteur de refoulement de 60 à 80 mètres, selon le diamètre de la roue et la vitesse de rotation. Au-delà de cette plage, une pompe multicellulaire est requise. La limite exacte varie selon la taille de la pompe et les spécifications du fabricant.
Q : Quels sont les avantages d'une pompe monocellulaire par rapport à une pompe multicellulaire ?
R : Les pompes monocellulaires présentent une construction plus simple avec moins de composants rotatifs, des passages de roue plus larges pour une meilleure gestion des solides, des exigences NPSH plus faibles, ainsi que des coûts d'investissement et de maintenance nettement inférieurs. Elles constituent le choix privilégié lorsque les exigences hydrauliques se situent dans leur capacité de hauteur de refoulement.
Q : À quelle fréquence dois-je ajuster le jeu de la roue sur une pompe à boues monocellulaire ?
R : Vérifiez le jeu au moins trimestriellement sur les pompes en service abrasif. Le mécanisme de réglage externe permet d'effectuer cette opération en moins d'une heure sans ouvrir le corps de pompe. Un réglage régulier maintient l'efficacité et prolonge la durée de vie de la partie humide.
Q : Quelle méthode d'étanchéité d'arbre est recommandée pour les pompes à boues monocellulaires ?
R : Un expulseur centrifuge combiné à un presse-étoupe offre l'étanchéité la plus fiable et la plus rentable pour les pressions de refoulement modérées. L'expulseur réduit la pression dans la boîte à garniture pendant le fonctionnement, prolongeant ainsi la durée de vie de l'étanchéité.
Liste de contrôle des mesures de prévention pour les ingénieurs en pompes chez Changyu
- Vérifiez que la hauteur de refoulement requise se situe dans la capacité monocellulaire de la pompe — généralement de 60 à 80 mètres. Si la hauteur dépasse cette plage, évaluez une pompe multicellulaire.
- Spécifiez le mécanisme de réglage externe du jeu de la roue. Cette fonction permet de récupérer l'efficacité pendant le fonctionnement et constitue l'une des activités de maintenance au rendement le plus élevé sur une pompe à boues.
- Sélectionnez le matériau d'usure en fonction de la particule la plus dure présente dans la boue — et non du minéral cible. Une roche hôte en quartz exige des matériaux sélectionnés pour le quartz, que la cible soit le fer, le cuivre ou l'or.
- Pour les pressions de refoulement modérées, une disposition d'étanchéité d'arbre avec expulseur et presse-étoupe offre la solution d'étanchéité la plus rentable.
- Ajustez le jeu de la roue à intervalles planifiés — pas seulement lorsque les performances se dégradent. Un réglage régulier maintient l'efficacité et prévient l'usure accélérée par recirculation interne.
- Gardez un ensemble complet de pièces de rechange pour la partie humide en stock pour les positions de pompe critiques. Les délais de livraison pour les grandes pièces moulées peuvent s'étendre sur plusieurs mois.
Conclusion
La pompe à boues horizontale monocellulaire est la configuration de pompe la plus largement utilisée dans le traitement des minéraux, car elle offre la capacité de hauteur requise pour la majorité des tâches de procédé — alimentation de cyclone, alimentation de flottation, sous-verse d'épaississeur et transfert de résidus — avec la construction la plus simple possible. Une roue unique dans un corps horizontal, combinée à des revêtements remplaçables à double enveloppe, un réglage externe du jeu de la roue et un système d'étanchéité d'arbre à expulseur, assure un service fiable dans les boues abrasives avec des procédures de maintenance pouvant être effectuées au niveau du sol pendant les arrêts programmés. Lorsque la hauteur de refoulement requise se situe dans la plage de 60 à 80 mètres, la pompe monocellulaire est presque toujours le choix le plus économique — non seulement en prix d'achat, mais aussi en coût total de possession, déterminé par la main-d'œuvre de maintenance, le stock de pièces de rechange et la disponibilité de production.
L'équipe d'ingénierie de Changyu Pump fournit des recommandations de pompes à boues monocellulaires spécifiques à l'application, appuyées par plus de 20 ans d'expérience en fabrication de pompes dans les secteurs minier, du traitement des minéraux et des applications industrielles.
