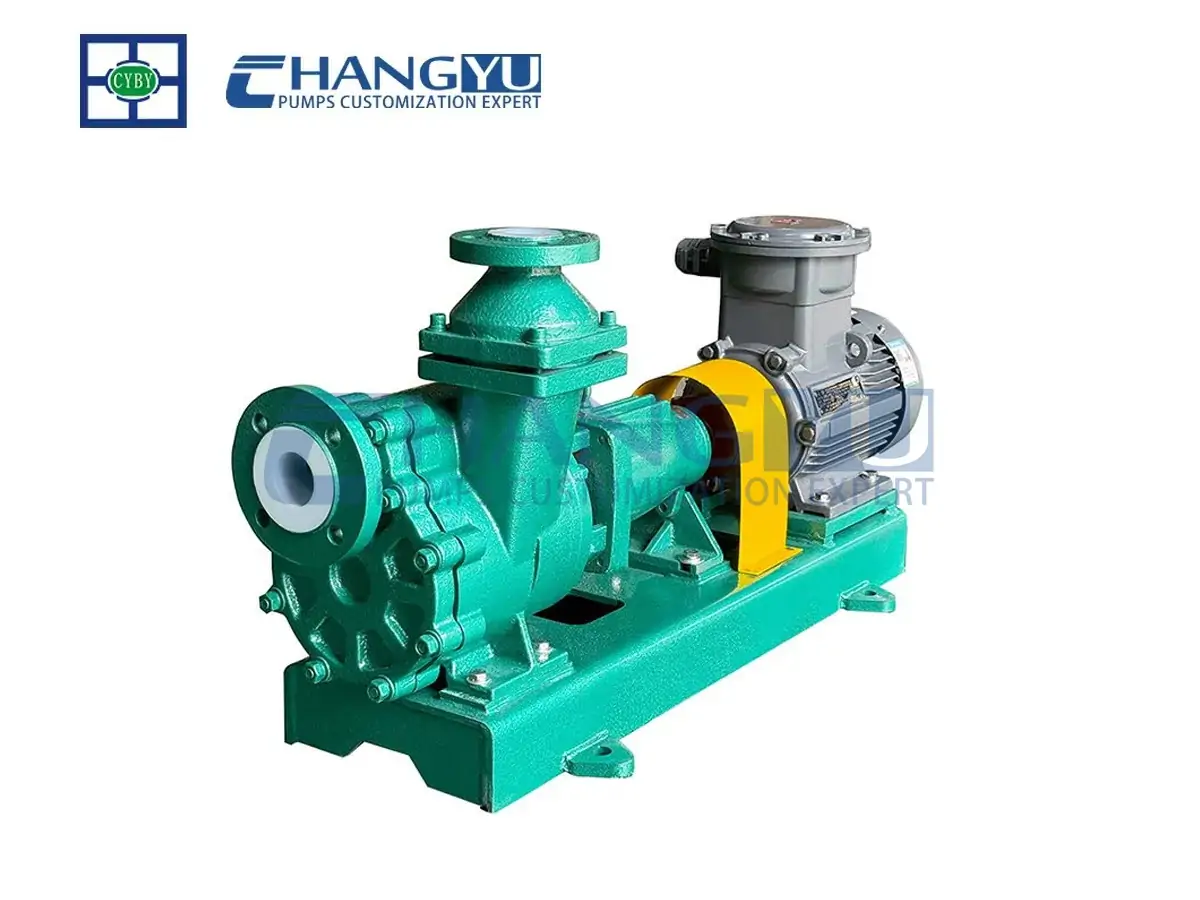

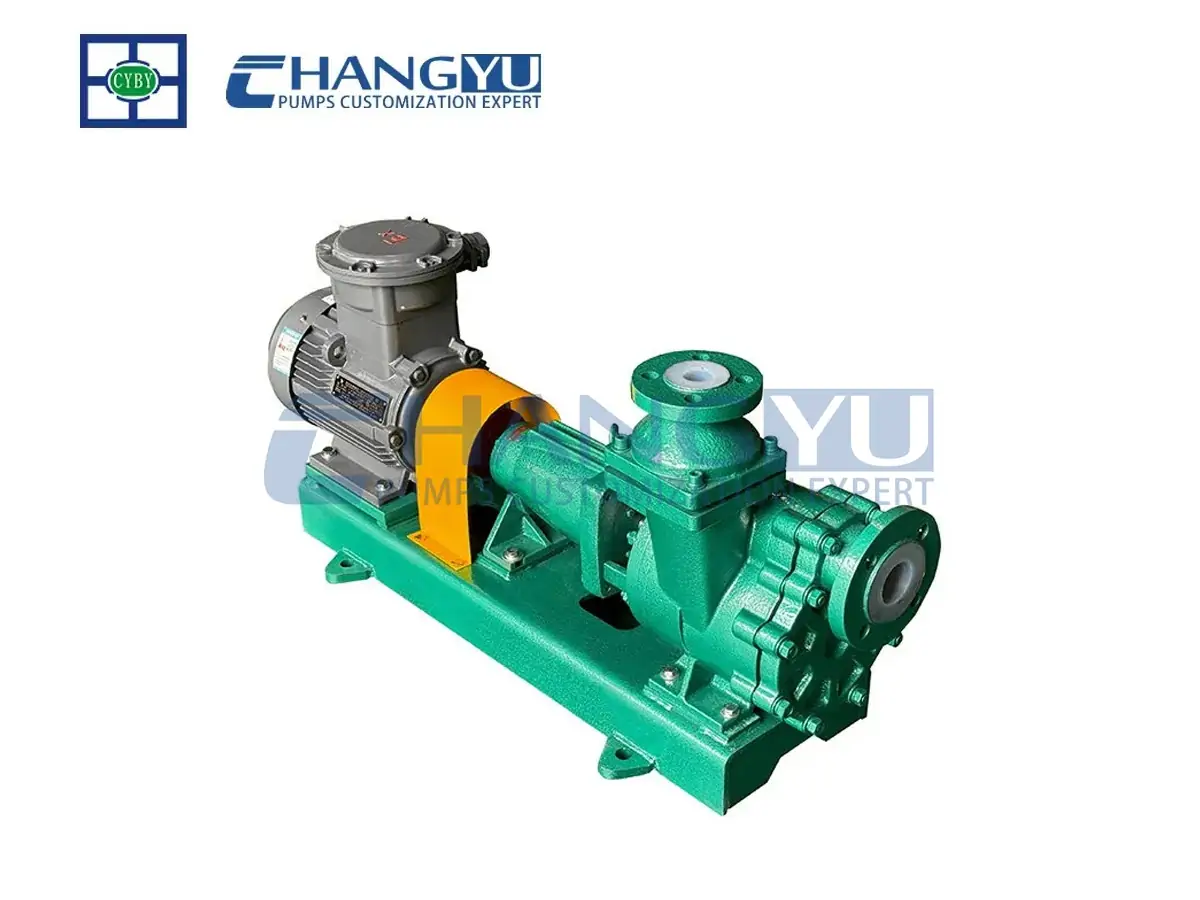

Pompe chimique auto-amorçante - FZB Fluorine Lined Centrifugal Pump
Le pompe chimique auto-amorçante développé par Pompe Changyu est conçue pour le transfert de liquides corrosifs lorsque les conditions d'aspiration sont difficiles ou que le niveau du liquide est inférieur à l'entrée de la pompe.
Cette pompe centrifuge à revêtement en fluorine FZB de Pompe Changyu est conçu pour les industries chimiques qui exigent un fonctionnement stable, une résistance à la corrosion et une capacité d'auto-amorçage automatique sans système d'amorçage externe.
Une fois remplie, la pompe peut automatiquement évacuer l'air de la ligne d'aspiration et maintenir un fonctionnement continu dans des conditions chimiques exigeantes.
Il est largement utilisé dans les systèmes de traitement chimique où les acides, les alcalis et les solvants doivent être transférés de manière sûre et efficace.
|
Plage de débit : |
2,5m³/h-100m³/h |
|---|---|
|
Gamme de têtes : |
15m-50m |
|
Puissance du moteur : |
0,75 kw~55 kw |
|
Vitesse : |
968-3450 r/min |
|
Gamme de température moyenne : |
-20℃~150℃ |
|
Matériaux personnalisables : |
FEP(F46)、PFA |
Pourquoi choisir une pompe chimique auto-amorçante
Dans les usines chimiques, les conditions de pompage sont souvent complexes :
- Les réservoirs de liquide sont installés sous le niveau du sol
- Les fluides sont très corrosifs ou volatils
- L'amorçage manuel n'est pas sûr ou pas pratique
- Le risque de fuite doit être minimisé
A pompe chimique auto-amorçante élimine le besoin de systèmes d'amorçage externes et réduit le risque opérationnel.
Avantages :
- Auto-amorçage automatique après le premier remplissage
- Manipulation sûre des liquides corrosifs
- Intervention réduite de l'opérateur
- Performances d'aspiration stables en cas de démarrage à sec
- Convient aux systèmes de transfert de produits chimiques en circuit fermé
Principe de fonctionnement
La pompe fonctionne sur la base d'une structure auto-amorçante de séparation gaz-liquide.
Lorsque la pompe démarre, la roue crée un vide dans la chambre de pompage. L'air et le liquide sont mélangés et circulent dans la chambre de séparation. L'air est évacué par la voie de retour, tandis que le liquide est retenu à l'intérieur du corps jusqu'à ce que l'amorçage soit complet.
Une fois amorcée, la pompe chimique auto-amorçante fonctionne comme une pompe centrifuge standard, en maintenant un débit continu sans interruption.
Pour plus d'informations sur l'amorçage et le démarrage des pompes centrifuges, veuillez lire : Comment amorcer une pompe centrifuge
Pièces détachées
Le revêtement en plastique fluoré de type FZB pompe chimique auto-amorçante se compose principalement d'éléments essentiels tels que le corps de pompe revêtu de plastique fluoré, la roue, le dispositif d'auto-amorçage, le système d'étanchéité de l'arbre et l'unité d'entraînement. Si vous avez des conditions de fonctionnement ou des exigences de sélection spécifiques, nous pouvons vous fournir une assistance technique supplémentaire et des services de produits personnalisés.
- Corps de pompe revêtu de plastique fluoré : Constitué d'un revêtement en plastique fluoré haute performance, il offre une excellente résistance aux milieux fortement corrosifs et convient à divers liquides chimiques tels que les acides, les alcalis et les solvants.
- Roue : Fabriqué en plastique fluoré ou en matériaux composites, il présente une résistance à la corrosion et des performances hydrauliques supérieures, ce qui permet un transport efficace des fluides.
- Dispositif d'auto-amorçage : La structure auto-amorçante intégrée permet à la pompe de s'amorcer rapidement dans la plage de hauteur d'aspiration (par exemple, 5 mètres) sans nécessiter de liquide d'amorçage.

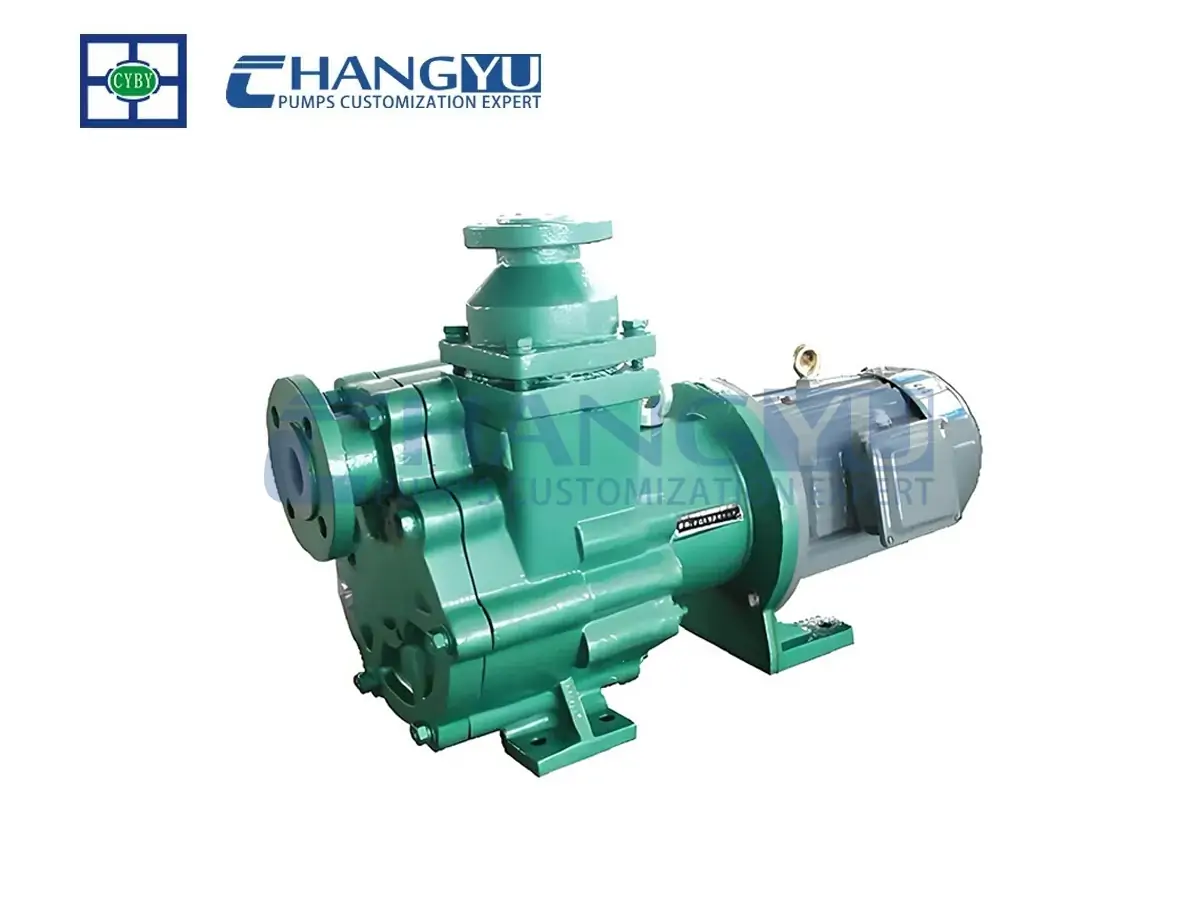

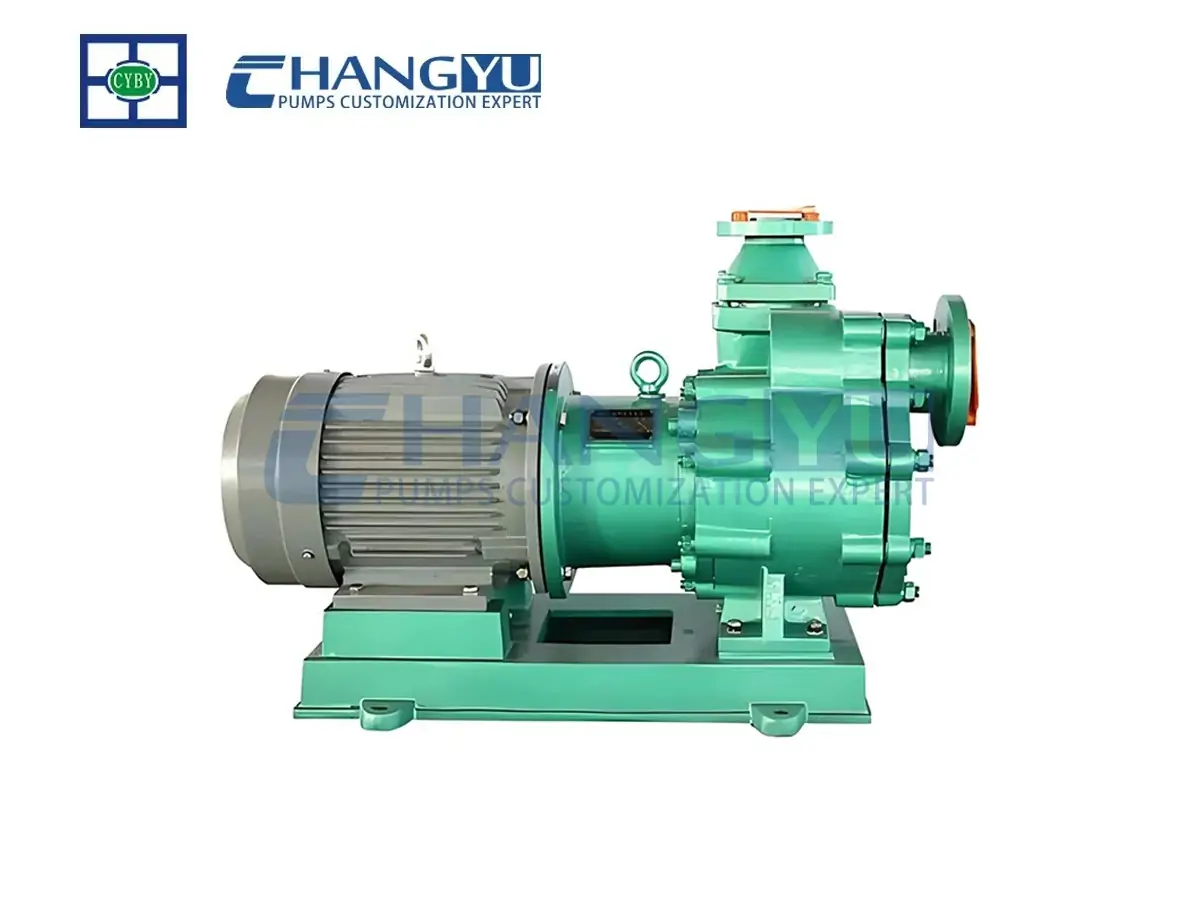

- Système d'étanchéité : Des garnitures mécaniques ou des systèmes d'entraînement magnétique sans fuite sont disponibles en option pour prévenir efficacement les fuites de produits dangereux et améliorer la sécurité opérationnelle.
- Unité d'entraînement : Équipés de moteurs à haut rendement en standard, ils offrent différentes puissances nominales et différentes qualités antidéflagrantes pour répondre aux besoins des différents environnements industriels.
Les parties en contact avec le liquide de la pompe sont revêtues de matériaux fluoroplastiques, ce qui leur confère une forte résistance aux produits chimiques agressifs.
Cette structure permet à la pompe de fonctionner :
- Acides forts (acide sulfurique, acide chlorhydrique, acide nitrique)
- Alcalis forts
- Solvants organiques
- Solutions chimiques oxydantes
Le revêtement en fluor isole le corps métallique du contact direct avec le fluide, ce qui prolonge considérablement la durée de vie dans les environnements corrosifs.
FZB Revêtement fluoré pompe chimique auto-amorçanteSpécifications
Pour obtenir des paramètres de performance plus détaillés ou une aide à la sélection, veuillez contacter notre équipe technique.
| Modèle | Débit (m³/h) | Tête (m) | Puissance du moteur (KW) | Vitesse (r/min) | Auto-amorçage Hauteur (m) | Temps d'auto-amorçage (s) | Efficacité (%) | NPSHr(m) | Entrée | Sortie |
|---|---|---|---|---|---|---|---|---|---|---|
| 25FZB-20LP | 1.5-6 | 16-19 | 2.2 | 2900 | 0.7 | 180 | 10-25 | 3 | 25 | 25 |
| 40FZB-20P | 5-12 | 17-22 | 3 | 2900 | 1 | 180 | 35-46 | 3 | 40 | 50 |
| 40FZB-30L | 5-12 | 28-32 | 4 | 2900 | 3 | 150 | 34-48 | 3.5 | 40 | 50 |
| 50FZB-20P | 8-15 | 17-22 | 3 | 2900 | 1 | 180 | 35-42 | 3 | 50 | 50 |
| 50FZB-30L | 8-15 | 28-32 | 4 | 2900 | 3 | 150 | 24-30 | 3.5 | 50 | 50 |
| 50FZB-45L | 8-15 | 43-47 | 7.5 | 2900 | 3 | 150 | 24-35 | 3.5 | 50 | 40 |
| 50FZB-70L | 8-15 | 68-72 | 15 | 2900 | 3 | 150 | 20-26 | 4 | 50 | 32 |
| 65FZB-30L | 15-35 | 27-32 | 7.5 | 2900 | 3 | 200 | 37-42 | 4 | 65 | 50 |
| 65FZB-45L | 15-35 | 38-47 | 11 | 2900 | 3 | 180 | 30-44 | 4 | 65 | 40 |
| 65FZB-70L | 15-35 | 65-72 | 22 | 2900 | 3 | 180 | 30-42 | 4 | 65 | 40 |
| 80FZB-30L | 35-60 | 28-35 | 11 | 2900 | 3.5 | 180 | 51-63 | 4.5 | 80 | 65 |
| 80FZB-45L | 35-60 | 42-47 | 15 | 2900 | 3.5 | 200 | 45-53 | 4.5 | 80 | 65 |
| 80FZB-70L | 35-60 | 65-72 | 30 | 2900 | 3.5 | 250 | 43-50 | 5 | 80 | 50 |
| 100FZB-30L | 65-110 | 28-32 | 18.5 | 2900 | 3.5 | 200 | 56-80 | 6 | 100 | 80 |
| 100FZB-45L | 65-110 | 40-46 | 30 | 2900 | 4 | 250 | 48-55 | 6 | 100 | 80 |
Avis : Faites confiance à notre série FZB de qualité industrielle Pompe auto-amorçante pour minimiser les temps d'arrêt et réduire le coût total de possession dans les applications chimiques hautement corrosives. En utilisant une structure horizontale auto-amorçante qui permet une aspiration automatique jusqu'à 5 mètres après le remplissage initial et des revêtements en plastique fluoré avancés (FEP/PFA), notre ingénierie garantit un environnement de manipulation des fluides plus sûr, plus stable et sans fuite pour vos fluides les plus agressifs.
Courriel : [email protected]
Téléphone : +86- +86-13651913727
Avantages de la pompe chimique auto-amorçante
Forte adaptabilité moyenne
Conçu pour les conditions chimiques difficiles, il gère les liquides corrosifs, les boues ≤5% solides et les températures allant jusqu'à 150°C.
Amorçage automatique à haut rendement et fonctionnement sans fuite
Auto-amorçage jusqu'à 5 m, pas besoin d'amorçage, l'entraînement magnétique ou sans joint garantit l'absence de fuites.
Excellente résistance à la corrosion
Le revêtement en fluoroplastique résiste aux acides forts, aux alcalis et aux solvants et remplace les pompes en titane, Hastelloy et Monel.
Conception nécessitant peu d'entretien
Structure modulaire compacte, revêtement résistant à l'usure, entretien facile, réduction des temps d'arrêt et des coûts d'exploitation.
Quand utiliser une pompe chimique auto-amorçante ?
Cette pompe est recommandée pour les conditions suivantes :
- Le réservoir de produits chimiques est installé sous le niveau du sol
- La tuyauterie d'aspiration ne peut pas être remplie manuellement
- Des cycles fréquents de démarrage et d'arrêt sont nécessaires.
- Les fuites doivent être strictement contrôlées
- Un transfert chimique continu est nécessaire dans les systèmes fermés
Les environnements d'installation typiques comprennent les zones de stockage de produits chimiques, les ateliers de production et les systèmes de circulation des processus.
Application
La pompe chimique auto-amorçante à revêtement en plastique fluoré de type FZB est largement utilisée dans les industries et applications suivantes :
- Industrie chimique et des nouveaux matériaux : Convient au transport de fluides corrosifs tels que les acides forts, les alcalis forts, les solvants organiques et les substances corrosives dans les processus de synthèse de nouveaux matériaux. Il est particulièrement adapté au chargement des matières premières dans les réacteurs, au transfert intermédiaire et au transport de produits chimiques de haute pureté, répondant aux exigences rigoureuses de résistance à la corrosion et d'absence de fuite dans des conditions d'exploitation difficiles.
- Protection de l'environnement et secteur des nouvelles énergies : Largement utilisé dans le traitement des eaux usées, la circulation des solutions de galvanoplastie, la collecte des liquides résiduaires des lignes de lavage acide, le transport de l'électrolyte dans la préparation des matériaux des batteries à énergie nouvelle, et les processus de désulfuration et de désacidification des gaz de combustion, capable de résister à des fluides corrosifs et complexes contenant des particules à l'état de traces.
- Ingénierie biopharmaceutique et alimentaire : Conforme aux exigences des BPF pour le transport de solutions pharmaceutiques, de milieux de culture, d'acides et d'alcalis dilués et de solvants de qualité alimentaire. Il peut réaliser un auto-amorçage propre et prévenir la contamination, ce qui le rend adapté aux réservoirs dont le niveau de liquide est inférieur à l'entrée de la pompe, à l'alimentation des cuves de fermentation et aux systèmes de nettoyage en place (NEP).
- Métallurgie, galvanoplastie et traitement de surface : Utilisé dans l'industrie minière et métallurgique pour les solutions de lixiviation et le transport des produits d'extraction, dans l'industrie de la galvanoplastie pour les solutions de placage et la circulation des solutions de cuivre acide, et dans l'industrie de la teinture pour l'ajout de colorants et d'additifs. Gère efficacement les environnements difficiles avec des températures élevées, la corrosion et les impuretés particulaires.
Comparaison avec les pompes chimiques standard
| Fonctionnalité | Pompe chimique auto-amorçante | Pompe chimique standard |
|---|---|---|
| Besoin d'amorçage | Pas nécessaire après le premier remplissage | Obligatoire à chaque départ |
| Flexibilité d'installation | Haut | Limitée |
| Capacité de démarrage à sec | Soutenu | Non recommandé |
| Risque de fuite | Plus bas | Plus élevé |
| Complexité de l'opération | Simple | Modéré |
Pompe chimique auto-amorçante sur mesure
Changyu Pump est un fabricant professionnel spécialisé dans la recherche, le développement et la production de pompes centrifuges. Avec 20 ans d'expérience dans l'industrie, ISO et CE, et une forte expertise technique, nous fournissons des solutions personnalisées de pompes chimiques auto-amorçantes à revêtement en plastique fluoré de type FZB, résistantes à la corrosion, à haut rendement, sûres et fiables, pour diverses industries. Notre équipe fournit des solutions de pompage professionnelles et rentables en fonction de vos besoins. Pour une consultation technique ou des informations sur les produits, veuillez nous contacter à tout moment.
Pour garantir une correspondance précise entre le type et la configuration de la pompe, veuillez fournir les informations suivantes :
- Propriétés moyennes : Veuillez préciser le nom chimique, la concentration, la température, la présence de particules (taille et teneur en particules) et les caractéristiques corrosives du fluide afin de nous permettre de sélectionner le matériau de pompe et la solution d'étanchéité les plus appropriés.
- Conditions de fonctionnement et exigences de performance : Indiquez des paramètres tels que la hauteur d'auto-amorçage, le débit, la hauteur manométrique, le diamètre d'entrée et la pression du système, afin que nous puissions déterminer la taille de la pompe et la configuration de l'entraînement en conséquence.
- Scénario d'application et industrie : Informez-nous du scénario d'application spécifique (par exemple, levage d'eaux usées, transport de produits chimiques, remplissage de liquides pharmaceutiques, etc.
- Exigences et normes particulières : S'il existe des exigences particulières telles que l'antidéflagrance, l'étanchéité, la certification des matériaux (par exemple, FDA, GMP) ou d'autres besoins spécifiques.
FAQ
Salon de l'usine
Blogs associés
Vitrines de projets

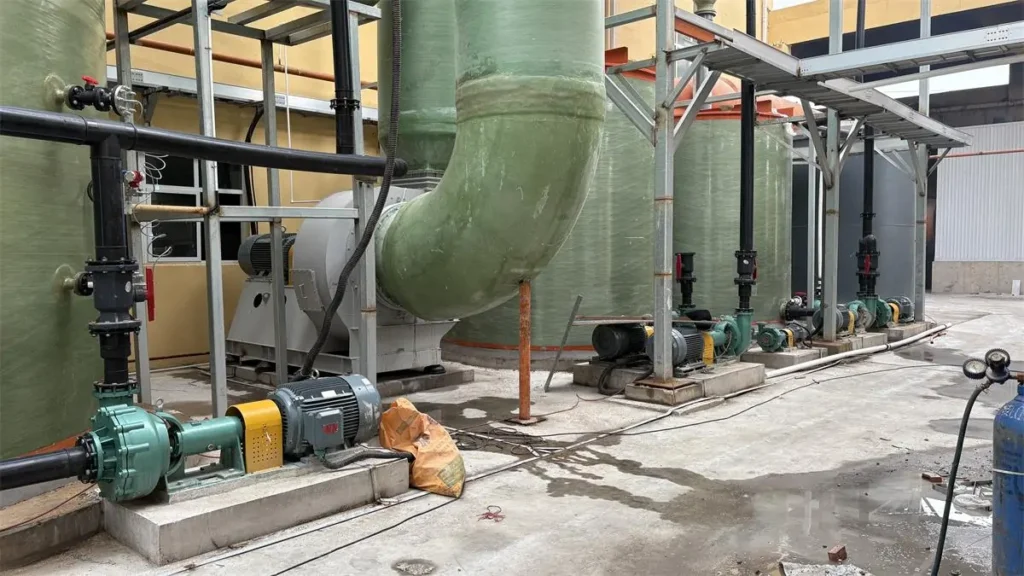

Pompe Changyu a déployé avec succès la pompe auto-amorçante en fluoroplastique dans plus de 500 projets industriels dans le monde entier, garantissant la sécurité de la manipulation des fluides dans des environnements extrêmes.
Demande de devis gratuit
Veuillez indiquer les détails du liquide pompé, notamment le débit, la hauteur de chute, la densité et la température, afin que nous puissions vous recommander la meilleure pompe et vous fournir un devis précis.
