Bomba para processos químicos da série CYQ
A bomba de processo químico da série CYQ da Changyu Pump apresenta um design de acionamento magnético totalmente selado de terceira geração, eliminando o risco de fugas do vedante do veio mecânico associado às bombas tradicionais.
As partes molhadas da bomba são sinterizadas e moldadas a partir de materiais revestidos a FEP/PFA (fluoroplástico), permitindo o manuseamento seguro e estável de ácido sulfúrico concentrado, água régia e solventes orgânicos inflamáveis e explosivos. O núcleo PEEK combinada com a tecnologia de reforço de fibra de carbono, não só aumenta o limite de pressão para 3,0 MPa, como também elimina fisicamente as perdas por correntes de Foucault, assegurando que a bomba mantém zero fugas e uma elevada eficiência energética, mesmo em condições de funcionamento difíceis, entre -20°C e 150°C.
|
Gama de caudais : |
3 m³/h~800 m³/h |
|---|---|
|
Gama de cabeças: |
15m~125m |
|
Potência do motor : |
2,2 kw~110 kw |
|
Velocidade: |
2950 r/min |
|
Gama de temperaturas médias: |
-20 °C~180 °C |
|
Materiais personalizáveis: |
Aço revestido com FEP, PFA ou PTFE |
Introdução
Concebida especificamente para meios altamente corrosivos, a série CYQ de Bombas para processos químicos incorpora uma tecnologia de acionamento de acoplamento magnético de terceira geração recentemente actualizada. Ao utilizar a transmissão sem contacto através de ímanes permanentes, elimina a necessidade de vedantes mecânicos do veio, resolvendo assim na origem problemas comuns como fugas, derrames, gotejamentos e infiltrações em aplicações de bombagem industrial. Os componentes de fluxo da bomba são sinterizados e moldados a partir de uma liga fluoroplástica revestida com FEP/PFA, permitindo-lhe lidar com ácido sulfúrico concentrado e água régia, bem como com vários solventes orgânicos. Em particular, o componente central, uma manga de reforço PEEK reforçada com fibra de carbono, não só aumenta a resistência à pressão do sistema para 3,0 MPa, como também elimina as perdas por correntes de Foucault normalmente associadas às mangas metálicas. Isto garante a transferência segura de meios de alto risco, melhorando significativamente a eficiência da conversão de energia.
Além de demonstrar uma durabilidade industrial excecional, esta bomba de processamento químico também possui ímanes NdFeB (neodímio-ferro-boro) de alta qualidade no seu conjunto magnético interno, combinados com um design avançado de circuito magnético push-pull, resultando num binário magnético potente e numa vida útil teórica superior a 10 anos; o eixo da bomba é feito de carboneto de silício (SiC) de alta dureza e a manga do eixo é engrossada em 4 mm, garantindo que permanece estável mesmo em condições de funcionamento difíceis com partículas vestigiais. Quer seja para a transferência de meios altamente tóxicos nas indústrias química e farmacêutica ou para operações de alta intensidade, como a galvanoplastia ecológica e a lavagem com ácido metalúrgico, as nossas Changyu A série CYQ está em conformidade com as normas internacionais e possui ISO fornecendo aos clientes globais soluções de controlo de fluidos que cumprem as normas de segurança internacionais.
Partes da bomba de processo químico
O Bomba para processos químicos da série CYQ consegue uma atualização abrangente - desde a transmissão de energia até à ausência de fugas do meio bombeado - através da integração perfeita de “materiais de elevado desempenho” e de um “design inovador do circuito magnético”.”
Os componentes principais são analisados da seguinte forma: desde a manga de reforço PEEK, que suporta pressões até 3,0 MPa e consome zero energia, até ao conjunto magnético NdFeB com um binário excecional, e a manga do eixo SiC (carboneto de silício) de 4 mm de espessura com uma dureza extrema - cada detalhe foi concebido à medida para condições de funcionamento altamente corrosivas e de alto risco. Esta seleção de materiais não só assegura a estabilidade a longo prazo da bomba em ambientes químicos, como também incorpora o compromisso técnico da Changyu Pump & Valve de “zero fugas”.”
Invólucro totalmente revestido e partes molhadas
A carcaça da bomba para processos químicos da série CYQ apresenta um invólucro de aço-carbono de alta qualidade revestido com FEP (F46) ou PFA (materiais opcionais ou personalizados). Este processo de moldagem sinterizada, que combina um “invólucro rígido com um revestimento flexível”, permite ao equipamento suportar pressões elevadas na tubagem, oferecendo uma resistência excecional à corrosão contra todos os ácidos fortes (como o ácido sulfúrico concentrado e o ácido nítrico) e solventes orgânicos.
Manga de reforço PEEK
Como núcleo da atualização de terceira geração, a manga de reforço é moldada por injeção a partir de PEEK, um plástico de engenharia especial. Em comparação com o aço inoxidável tradicional, não só oferece uma resistência excecional à pressão de 3,0 MPa, como também elimina as perdas por correntes parasitas, impedindo que o fluido se vaporize devido ao aumento da temperatura. Isto torna-o um fator chave para garantir o funcionamento seguro e sem vedações do sistema.
Acoplamento magnético NdFeB de alto desempenho
O sistema de acionamento magnético utiliza ímanes permanentes NdFeB (neodímio-ferro-boro) de alta qualidade e emprega um design avançado de circuito magnético push-pull. Apesar do volume interno mínimo do íman, proporciona um binário magnético excecionalmente forte. Dependendo das condições de funcionamento, oferecemos soluções personalizadas com resistência à temperatura até 180°C (38EH) ou 260°C (38AH), com desempenho magnético teoricamente estável durante mais de 10 anos.
Veio e manga de carboneto de silício espessado
Tanto o eixo da bomba como a manga são feitos de carboneto de silício (SiC) de alta pureza, um material que só fica atrás do diamante em termos de dureza. Em comparação com os padrões da indústria, a Changyu Pump aumentou a espessura da manga em mais 4 mm, melhorando significativamente a resistência ao impacto e ao desgaste do componente.
Impulsor de fluoroplástico fechado
O impulsor é fabricado utilizando um processo de moldagem por injeção de uma peça única com uma inserção metálica envolta em fluoroplástico, garantindo o equilíbrio dinâmico e a resistência mecânica durante a rotação a alta velocidade. O design da estrutura fechada melhora significativamente a eficiência hidráulica, assegurando a estabilidade da bomba de processo químico durante operações de bombagem a longa distância e a alta altura.
Aviso: Aviso: Escolher o nosso produto de qualidade industrial Série CYQ bombas de acionamento magnético (Bombas para processos químicos) pode reduzir significativamente o tempo de inatividade do equipamento e diminuir o seu custo total de propriedade. Ao utilizar um design avançado de acionamento magnético sem vedante, Changyupump elimina o risco de fuga de fluidos em ambientes altamente corrosivos. Combinadas com revestimentos FEP/PFA de elevado desempenho e tecnologia inovadora de manga de reforço PEEK, as nossas soluções de engenharia proporcionam um ambiente de manuseamento de fluidos mais seguro, mais estável e com emissões zero para os seus meios mais perigosos.
Correio eletrónico: [email protected]
Telefone: +86-13651913727
Especificações: Bomba de processo químico
| Tipo de parâmetro | Especificação / Gama |
|---|---|
| Série | Bomba para processos químicos da série CYQ |
| Diâmetro de entrada/saída | 16 mm - 300 mm |
| Caudal | 0,5 m³/h - 1000 m³/h |
| Cabeça | 1 m - 80 m |
| Potência | 0,025 kW - 185 kW |
| Temperatura de funcionamento | -20°C a 150°C (Funcionamento real recomendado ≤ 60°C) |
| Materiais de revestimento | FEP (F46), PFA, PTFE (F4) |
| Material do invólucro | HT200 / Aço fundido revestido com fluoroplástico |
| Pressão do sistema | ≤ 1,6 MPa (Até 3,0 MPa com reforço PEEK) |
| Limites médios | Partículas não cristalinas, densidade ≤ 1600 kg/m³ |
| Modo de condução | Acionamento magnético (sem vedação) |
Condições e limitações de funcionamento
| Parâmetro / Condição | Gama ou requisito padrão |
|---|---|
| Propriedades médias | Sem partículas duras (é necessária uma verificação personalizada, caso existam); viscosidade ≤ 30×10-⁶ m²/s; densidade ≤ 1600 kg/m³ |
| Gama de temperaturas | -20°C a 150°C; temperatura de funcionamento recomendada ≤ 60°C (para evitar o envelhecimento do material) |
| Limites de pressão | Pressão de aspiração ≤ 0,2 MPa; pressão máxima de funcionamento ≤ 1,6 MPa |
| Restrições de funcionamento | O funcionamento a seco é estritamente proibido (os rolamentos dependem de uma lubrificação média) Após uma falha de energia, o líquido deve ser drenado antes de reiniciar para evitar o funcionamento a seco |
| Requisitos de manutenção | Limpe imediatamente após manusear meios de cristalização; inspeccione os rolamentos e o desgaste do vedante mecânico a cada 500 horas; substitua quando a folga for superior a 0,5 mm |
Nota especial:
Mantenha os dispositivos sensíveis a campos magnéticos (como pacemakers e cartões magnéticos) afastados da bomba.
Personalização e Configurações
Para garantir o melhor desempenho para o seu transferência de produtos químicos corrosivos necessidades, a Changyu Pump oferece várias configurações derivadas para a Bomba de acionamento magnético da série CYQ:
- Motor à prova de explosão: Disponível nos graus Ex d II CT4 ou BT4 para garantir a máxima segurança em ambientes perigosos e explosivos.
- Acoplamento magnético de alta temperatura: Ímanes opcionais de elevada coercividade, incluindo 38EH (até 180°C) ou 38AH (até 260°C), para evitar a desmagnetização em caso de calor extremo.
- Actualizações de carboneto de silício (SiC): Casquilhos do veio e rolamentos de SiC espessos personalizáveis para uma maior resistência ao desgaste ao manusear fluidos com vestígios de partículas.
- Forro de material especial: Para além do FEP/PFA padrão, oferecemos produtos personalizados Liga fluoroplástica F50-1 revestimentos para aplicações químicas específicas de elevada concentração.
A escolha da configuração correta é fundamental para uma transferência de produtos químicos corrosivos. Bomba Changyu fornece consultas técnicas profissionais para o ajudar a selecionar o produto ideal Bomba para processos químicos da série CYQ com base nos seus requisitos específicos de caudal, cabeça e meio. Quer necessite de Mangas de reforço PEEK ou de grau personalizado Ímanes NdFeB, A nossa equipa de engenharia está pronta para fornecer uma solução personalizada de manuseamento de fluidos sem fugas.
Diretrizes de seleção
- Compatibilidade de suportes: Fornecer a composição química específica, o teor de partículas e os perfis de temperatura para determinar o material adequado (por exemplo, liga F50-1).
- Requisitos de instalação: Instale horizontalmente; o corpo de plástico da bomba não pode suportar o peso da tubagem. Quando instalado verticalmente, o motor deve estar virado para cima.
- Para parâmetros específicos, como o caudal e a potência de um determinado modelo, recomendamos que contacte o fabricante para obter uma solução adaptada às suas condições de funcionamento.
Contacte-nos hoje para uma seleção precisa do modelo e um orçamento profissional.
Correio eletrónico: [email protected]
Telefone: +86-13651913727
Código de identificação do modelo (exemplo)
Para ajudar os nossos engenheiros a selecionar o Changyupump Bomba resistente a produtos químicos da série CYQ para o seu projeto, consulte a seguinte convenção de nomes:
Exemplo: CYQ 50 - 32 - 125 F:
- CYQ: Nome da série (Bomba de acionamento magnético para processos químicos)
- 50: Diâmetro de entrada (mm)
- 32: Diâmetro de saída (mm)
- 125: Diâmetro nominal do impulsor (mm)
- F: Material molhado (FEP/Fluoroplástico)
Vantagens da bomba de processo químico
Resistência superior à corrosão
As partes húmidas são moldadas com PTFE/FEP (F46) / PFA proporcionando uma resistência fiável contra qualquer concentração de ácidos fortes, álcalis e solventes orgânicos.
Acionamento magnético sem fugas
Equipado com um Acoplamento magnético sem vedação, Esta bomba elimina os vedantes mecânicos tradicionais, assegurando um ambiente 100% com zero fugas para meios tóxicos, inflamáveis e explosivos.
Alta eficiência e sem perda de calor
Com um PEEK reforçado com fibra de carbono de contenção, a conceção impede completamente Perda de corrente parasita, evitando o aumento da temperatura e melhorando significativamente a eficiência energética em comparação com as bombas de manga metálica.
Durável e de fácil manutenção
Caixa metálica 2-4mm revestimento de fluoroplástico com um Carboneto de silício (SiC) veio e casquilhos espessos. A estrutura simples permite um funcionamento a longo prazo sem manutenção sob cargas pesadas.
Aplicações: Bomba para processos químicos
A bomba Changyu Série CYQ é uma linha de primeira linha de sem mar bombas centrífugas de acionamento magnético, concebidas com tecnologia avançada de revestimento fluoroplástico (FEP/PFA). Estas bombas foram especificamente concebidas para 100% sem fugas transferência de meios altamente corrosivos, perigosos, voláteis ou de elevada pureza.
Química e metalurgia
Transporte de ácidos fortes (ácido sulfúrico, ácido clorídrico, água régia), soluções alcalinas, solventes orgânicos e eletrólise de metais não ferrosos (cobre, zinco).
Ambiente e galvanoplastia
Circulação e filtragem de soluções de galvanoplastia, tratamento de águas residuais com componentes químicos agressivos e dosagem de produtos químicos em sistemas de dessulfuração.
Produtos farmacêuticos e alimentares
Transporte de solventes de alta pureza e de líquidos medicinais preciosos. O conceção sem mar assegura um ambiente livre de contaminação, cumprindo as rigorosas normas de higiene e segurança.
Manuseamento de meios de comunicação de alto risco
Transferência segura de líquidos altamente tóxicos, inflamáveis e explosivos (como benzeno e ésteres), proporcionando um ambiente operacional seguro para processos industriais de alto risco.
Sobre a Changyu Pump: O seu especialista em soluções de bombas de acionamento magnético de fluoroplástico
Criada em 2006, Bomba Changyu é um dos principais fabricantes profissionais especializados em produtos de alto desempenho bomba de acionamento magnético soluções. Com décadas de experiência em engenharia e precisão de fabrico com certificação ISO, a nossa Bomba para processos químicos da série CYQ é apoiado por várias patentes de modelos de utilidade de elevado valor, garantindo que cada unidade proporciona um desempenho estável e sem fugas nos ambientes químicos mais agressivos.
Quer se trate de transferência de ácido sulfúrico concentrado, solventes farmacêuticos voláteis ou processos industriais de alta pressão, a nossa equipa técnica fornece esquemas de adaptação personalizados. As nossas soluções são optimizadas acoplamentos magnéticos sem vedação e configurações de materiais especializados para reduzir o seu custo total de propriedade. Como fábrica direta, garantimos uma durabilidade de nível industrial, 100% eliminação de perda por corrente de Foucault, e apoio técnico abrangente para as suas necessidades críticas de manuseamento de fluidos.
Contacte-nos hoje para obter uma avaliação técnica profissional e descobrir porque é que as principais indústrias mundiais confiam na Changyu Pump para os seus requisitos críticos de transferência de produtos químicos corrosivos.
Fábrica Show
FAQs

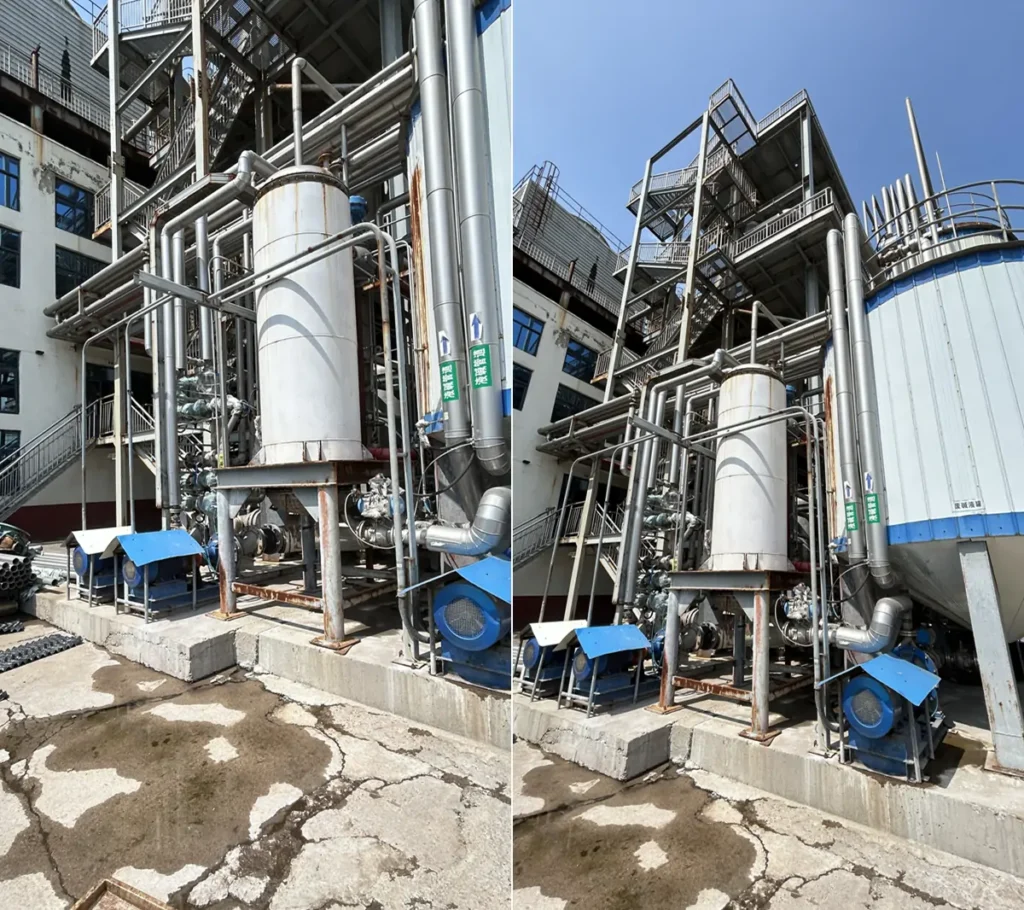

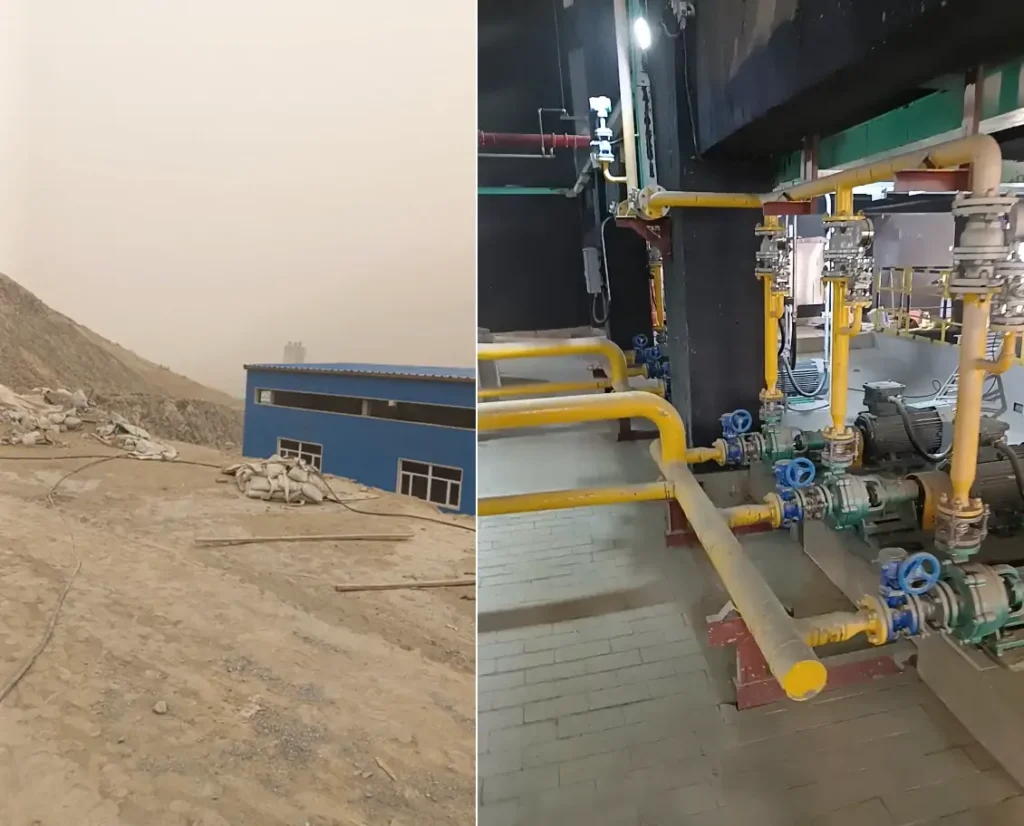

Vitrinas de projectos
Bomba Changyu implementou com sucesso a Bomba para Processos Químicos em mais de 500 projectos industriais em todo o mundo, garantindo o manuseamento seguro de fluidos em ambientes extremos.
