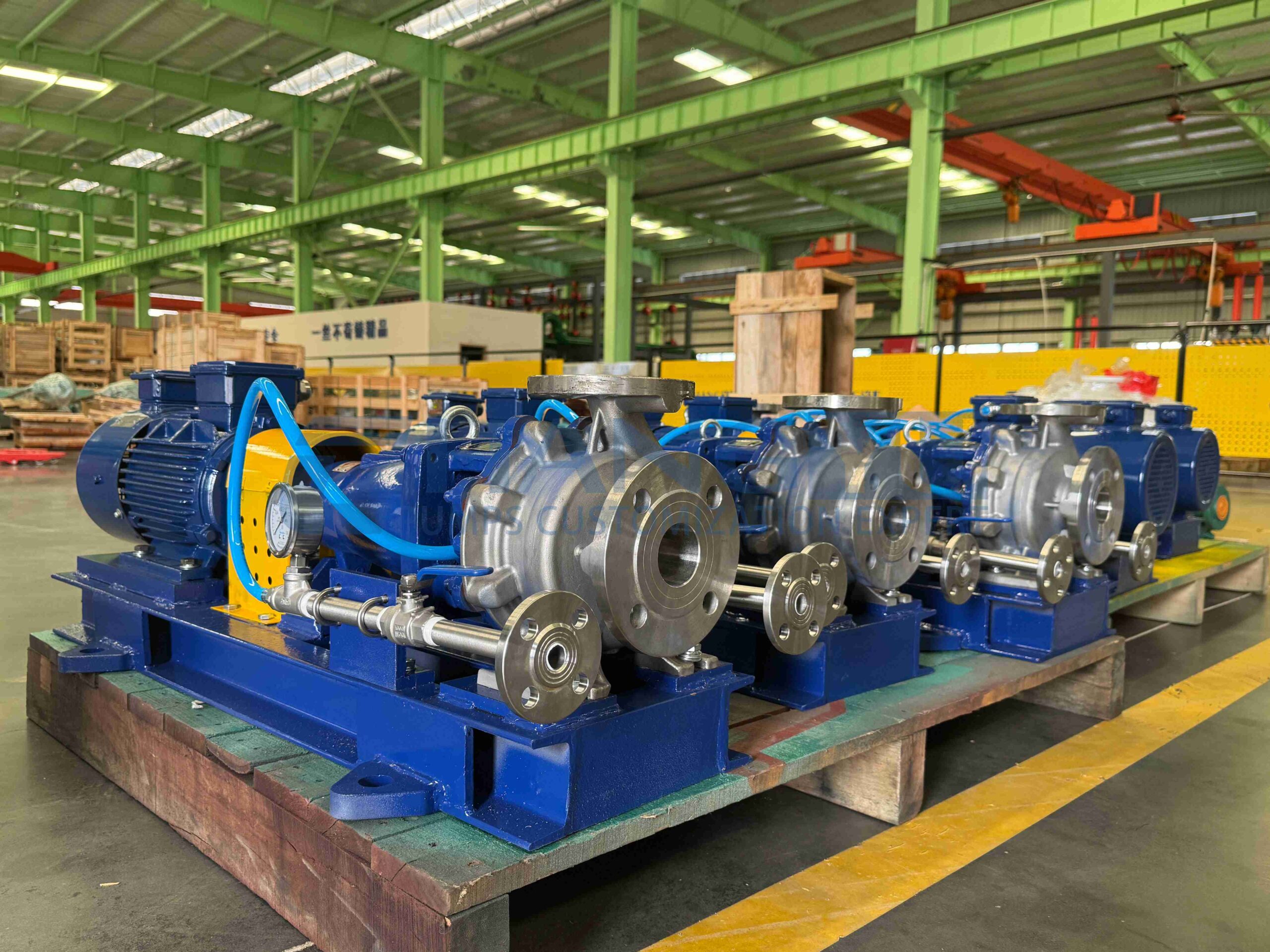

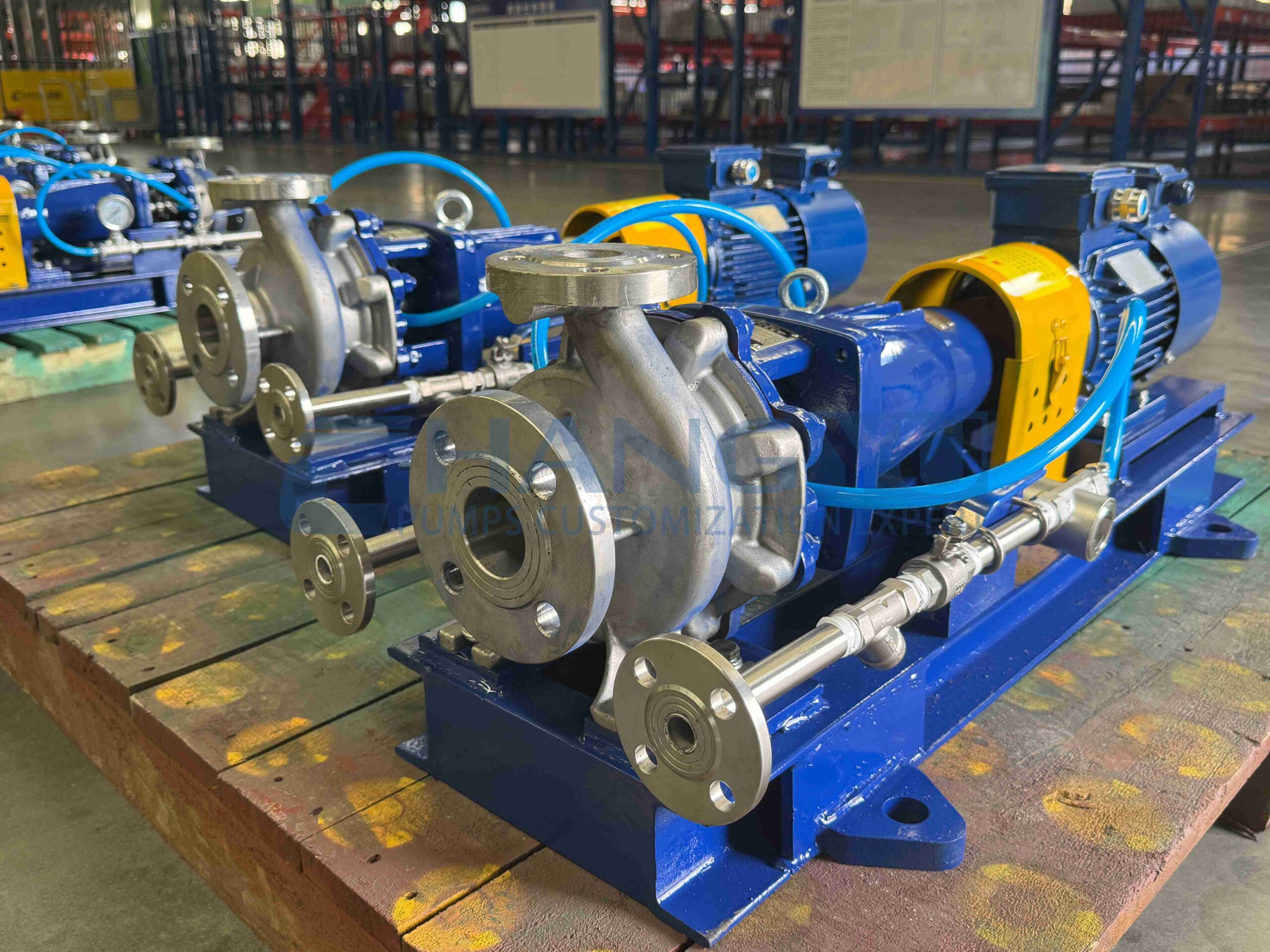

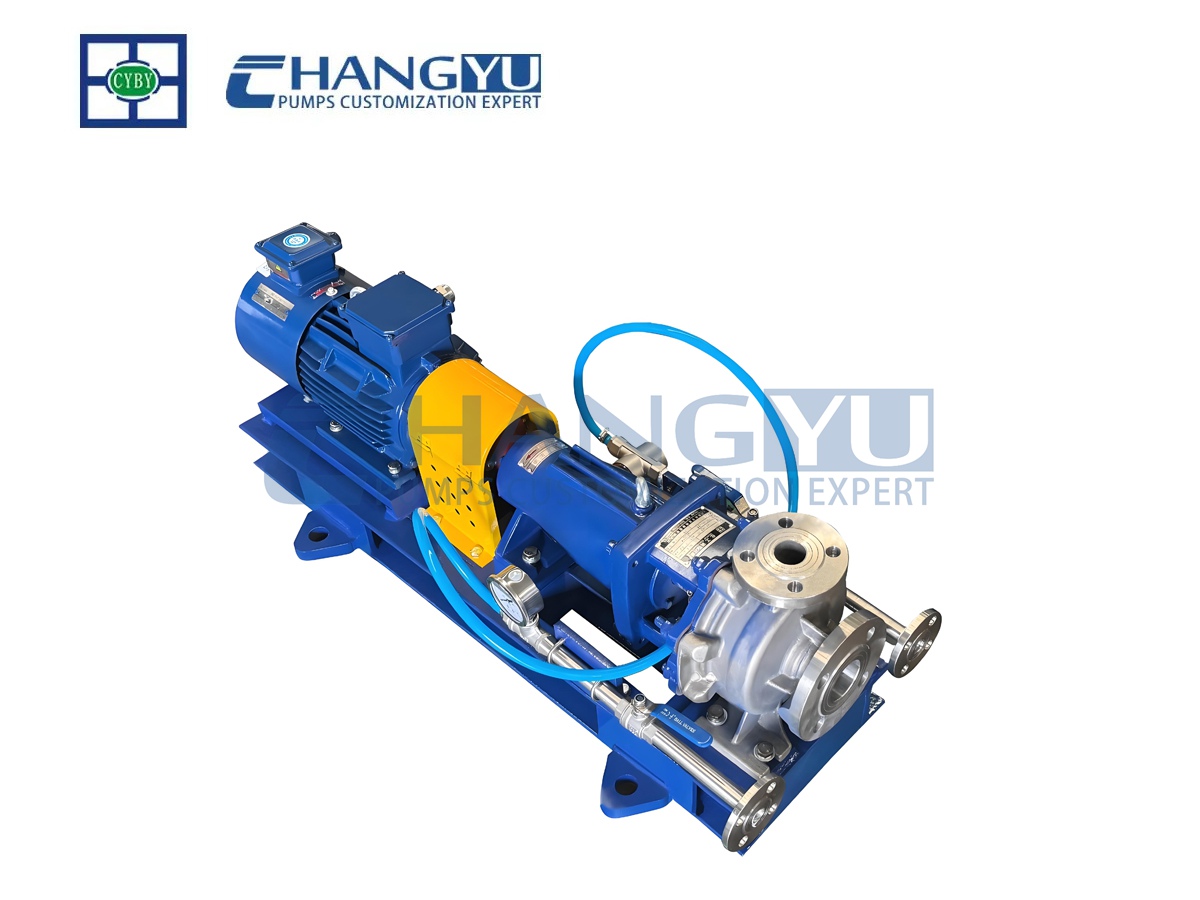

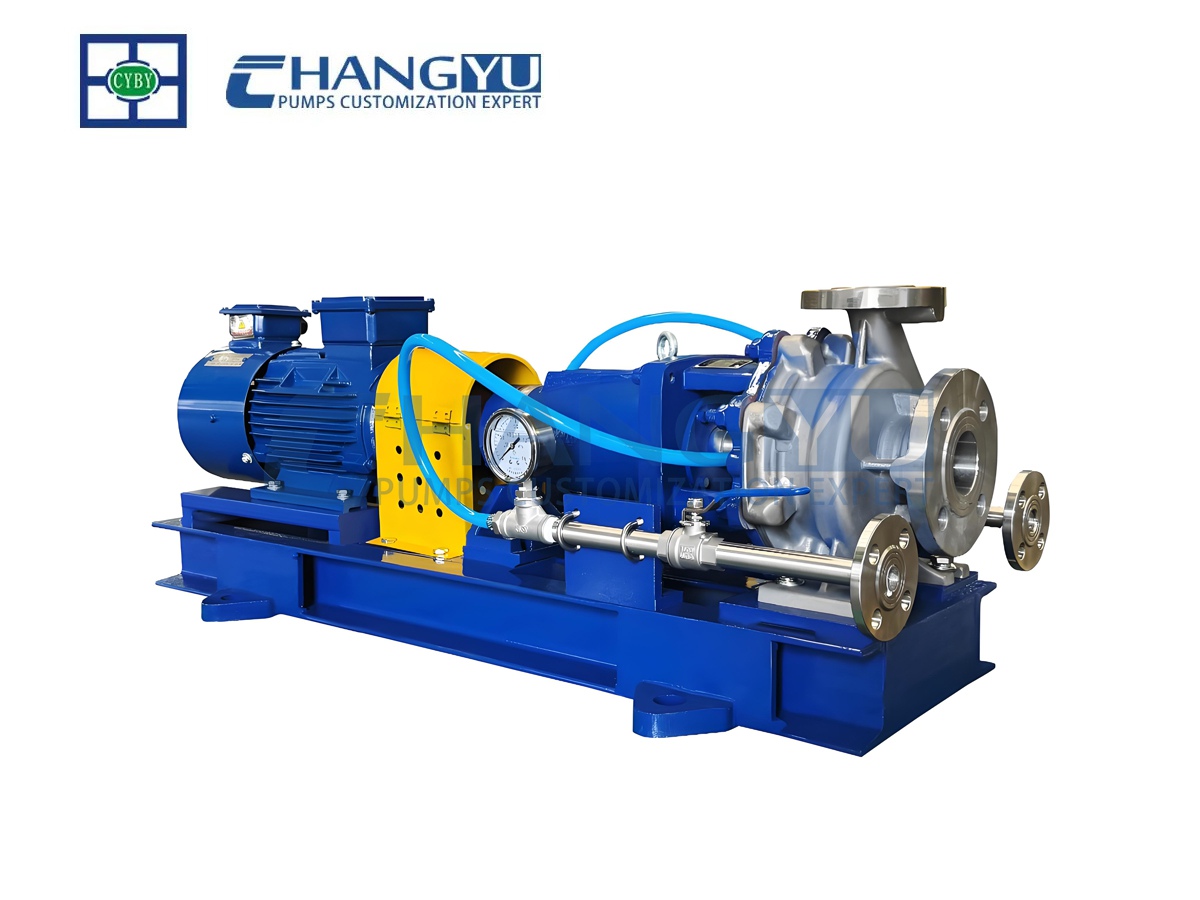

مضخة مياه البحر بالطرد المركزي من سلسلة CYH للتطبيقات البحرية المسببة للتآكل
مضخة مياه البحر بالطرد المركزي عبارة عن مضخة طرد مركزي أحادية المرحلة أحادية الشفط وذات شفط واحد ومصممة وفقًا لمعايير المنظمة الدولية للتوحيد القياسي. هذه المضخة مصممة خصيصًا للتعامل الفعال مع مياه البحر والمياه قليلة الملوحة والمياه المالحة والقلوية والسوائل المتآكلة بشكل معتدل، بالإضافة إلى السوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المشابهة للمياه العذبة والخالية من الجسيمات الصلبة.
Designed for long-term seawater operation with superior corrosion resistance and stable performance.
- Duplex / Super Duplex material options
- Anti-corrosion & anti-cavitation design
- 20+ years marine & desalination experience
|
نطاق معدل التدفق : |
0.8 م³/ساعة ~ 750 م³/ساعة |
|---|---|
|
نطاق الرأس: |
3 م ~ 130 م |
|
قوة المحرك : |
2.2 كيلو وات ~ 110 كيلو وات |
|
السرعة: |
968-3450 دورة/دقيقة |
|
نطاق درجة الحرارة المتوسطة: |
-20 درجة مئوية ~ 165 درجة مئوية |
|
مواد قابلة للتخصيص: |
الفولاذ المقاوم للصدأ (304، 316، 316L)، الفولاذ المزدوج، إلخ. |
Why Standard Pumps Fail in Seawater Applications
Seawater is one of the most aggressive fluids for industrial pumps. High salinity, chloride ions, and dissolved solids can rapidly damage standard centrifugal pumps, leading to unexpected failures and increased maintenance costs.
If your system operates in marine or desalination environments, using a standard pump design can result in serious operational risks:
Common Problems in Seawater Pumping Systems
- Severe Corrosion from Chloride Ions
Chloride-rich seawater causes pitting and crevice corrosion, especially in low-grade stainless steel such as 304. This leads to rapid material degradation and leakage. - Short Service Life & Frequent Replacement
Standard pumps are not designed for continuous seawater exposure, resulting in premature wear of impellers, casings, and shafts. - Cavitation & Performance Instability
Improper hydraulic design in seawater conditions can cause cavitation, vibration, and reduced efficiency. - High Maintenance & Downtime Costs
Frequent seal failures and corrosion-related damage increase maintenance frequency and total cost of ownership.
How CYH Centrifugal Sea Water Pump Solves These Problems
The CYH series is specifically engineered to handle the challenges of seawater environments:
- Advanced Corrosion-Resistant Materials
Available in 316L, Duplex (2205), and Super Duplex (2507) to withstand chloride attack. - Optimized Hydraulic Design
Reduces cavitation risk and ensures stable, long-term operation. - Heavy-Duty Structure for Marine Conditions
Designed for continuous duty in desalination plants, offshore platforms, and seawater cooling systems. - Extended Service Life with Lower Maintenance
Minimizes downtime and reduces lifecycle costs.
The centrifugal seawater pump is available in 304, 316, 316L,2205, 2507 stainless steel, and super duplex stainless steel materials, suitable for conveying seawater, brine, and organic solvents of various concentrations. Typical applications include ballast and firefighting systems on ships, seawater aquaculture operations, seawater desalination plants, seawater pressurization and lifting systems, and various industrial processes requiring reliable seawater conveyance.
Not sure if your current pump can handle seawater conditions?
Send us your operating parameters (flow rate, head, medium composition), and our engineers will recommend the most suitable solution within 24 hours.
البريد الإلكتروني: [email protected]
الهاتف +86-13651913727
التطبيق
Suitable for conveying medium with low flow rate, high flow rate, high head, low NPSH, high/low temperature, easy crystallization, easy solidification, flammable, explosive, easy vaporization, volatile, highly toxic, corrosive, precious, and clean particles.
الصناعة البحرية
أنظمة صابورة السفن، ومكافحة الحرائق البحرية، وتدوير تبريد مياه البحر

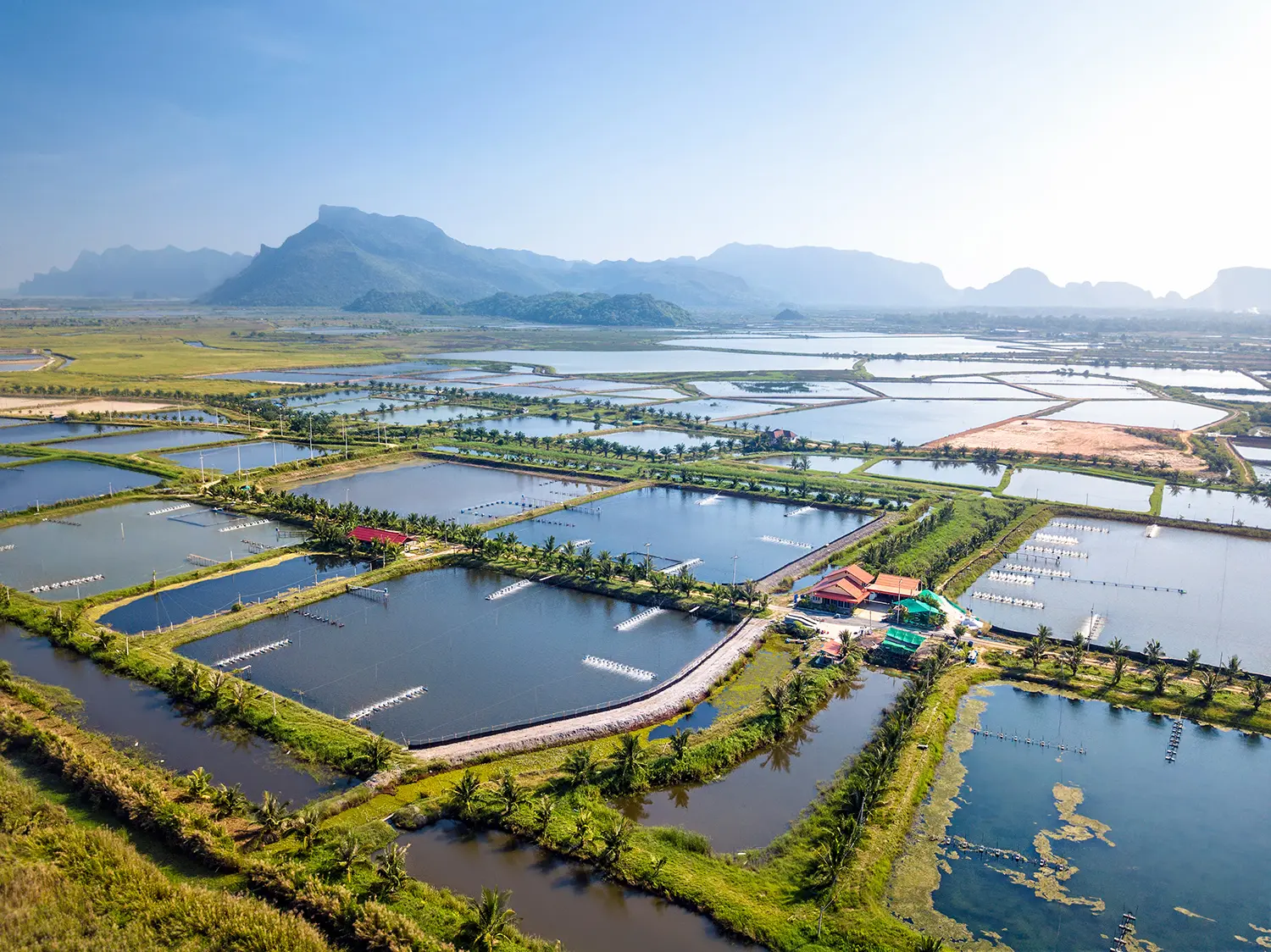

تربية الأحياء المائية
إمدادات مياه البحر لمزارع الأسماك، وتدوير المياه في أحواض تربية الأحياء المائية
محطات تحلية المياه
سحب مياه البحر، والضخ المعزز لأنظمة التناضح العكسي
محطات توليد الطاقة
تدوير مياه التبريد باستخدام مياه البحر كوسيط للتبادل الحراري
الموانئ والمرافق البحرية
أنظمة الرفع ومكافحة الحرائق والغسيل بمياه البحر
محطات المياه البلدية
مشاريع نقل المياه الساحلية ومحطات رفع مياه البحر
Oil & Gas Industry
Offshore seawater injection, cooling & firefighting applications.
Features of our Centrifugal Seawater Pump
Improved Hydraulic Efficiency
Advanced hydraulic design delivers higher efficiency compared to conventional pumps.
High Reliability & Corrosion Resistance
Excellent corrosion resistance and reliable mechanical seal help prevent leakage and extend service life.
Flexible Installation & Easy Maintenance
Horizontal structure fits various pipeline layouts, with simple maintenance and quick part replacement.
Strong Anti-Cavitation Performance
Effectively reduces cavitation damage to the pump body and impeller.
مبدأ العمل
تعمل مضخة مياه البحر بالطرد المركزي عن طريق تحويل الطاقة الميكانيكية من محرك - مثل محرك كهربائي أو محرك أو توربين - إلى طاقة حركية وطاقة ضغط للسائل. وبينما تدور المكرهة، المثبتة على عمود المضخة، بسرعة عالية داخل غلاف المضخة، تدخل مياه البحر من خلال جانب الشفط ويتم تسريعها إلى الخارج على طول شفرات المكرهة. ثم يقوم الغلاف بعد ذلك بتوجيه التدفق، وتحويل سرعة السائل إلى ضغط قبل تفريغه من خلال المخرج. يتيح هذا التصميم النقل المستمر والفعال لكميات كبيرة من مياه البحر تحت ضغط مستقر.
أجزاء مضخة مياه البحر بالطرد المركزي
تتكون مضخة مياه البحر بالطرد المركزي من مضخة مياه البحر في المقام الأول من المكره وغلاف المضخة ووحدة القيادة.
- يتم تثبيت المكرهة على عمود المضخة داخل الغلاف، وعندما تدور بسرعة عالية، يتم سحب مياه البحر من خلال عين المكرهة وطردها بسرعة من أطراف الشفرات.
- يقوم الغلاف بتوجيه التدفق وتحويل الطاقة الحركية إلى ضغط، بينما تدعم المحامل داخل المبيت عمود المضخة.
- توفر وحدة المحرك الطاقة الدورانية المطلوبة، عادةً عن طريق محرك كهربائي، على الرغم من أنه يمكن أيضاً استخدام المحركات أو التوربينات.
- إمبيل: نحن نستخدم الفولاذ المقاوم للصدأ على الوجهين أو الفولاذ المقاوم للصدأ 316L (المواد المخصصة متاحة). تعتمد المكره على تصميم شبه مفتوح لتحسين كفاءة مرور مياه البحر. يقلل شكلها الهيدروليكي الأمثل من التجويف ويضمن التشغيل المستقر في البيئات البحرية المسببة للتآكل.
- غلاف المضخة: يتم تصنيع غلاف المضخة من مواد الفولاذ المقاوم للصدأ المقاومة للتآكل. يوفر حدود ضغط موثوقة ويضمن توجيه تدفق سلس داخل المضخة. يحافظ الهيكل المقوى على أداء مستقر أثناء التشغيل طويل الأجل لمياه البحر.
- العمود: العمود مصنوع من الفولاذ المقاوم للصدأ عالي القوة مع معالجة مقاومة للتآكل. يتم تشكيله بدقة لضمان محاذاة دقيقة ونقل عزم دوران ثابت، مما يقلل من الاهتزاز أثناء التشغيل المستمر في التطبيقات البحرية.

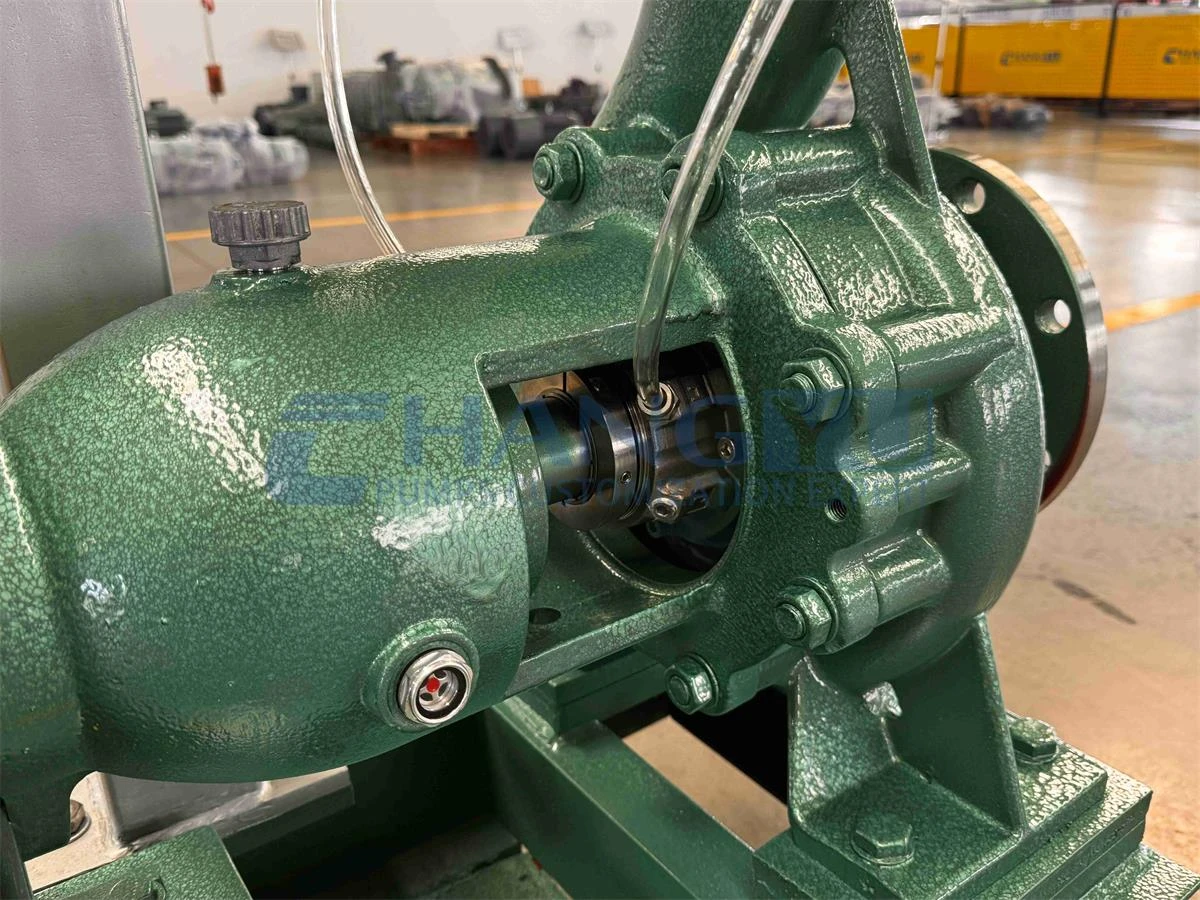

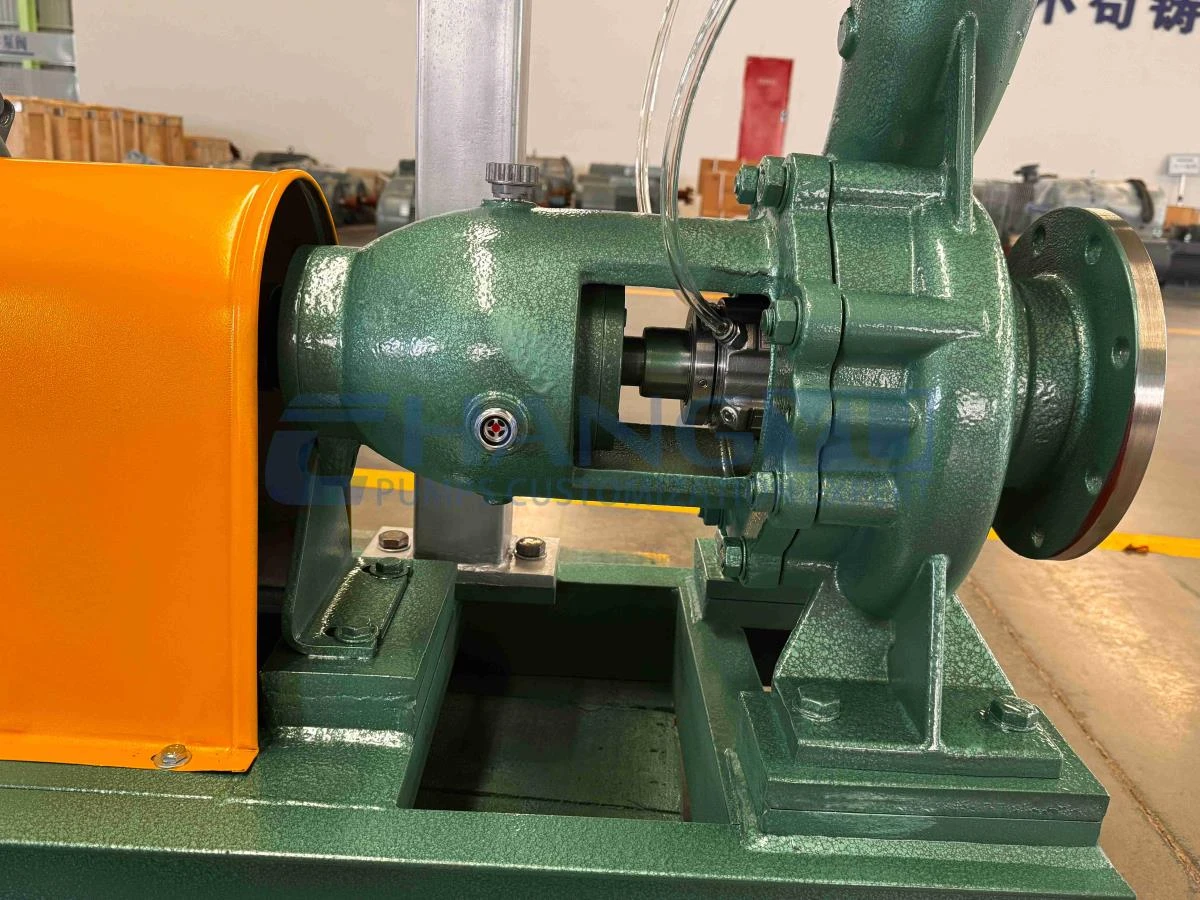

- ختم ميكانيكي: نستخدم مواد مانع تسرب ميكانيكية من كربيد السيليكون أو كربيد التنجستن. تم تصميم هيكل مانع التسرب لمنع تسرب مياه البحر في ظل ظروف الملوحة والضغط العالية، مما يضمن أداءً موثوقًا في منع التسرب وعمر خدمة طويل.
- تجميع المحمل: تم تصميم مجموعة المحمل للتشغيل المستمر للخدمة الشاقة. وهي تستخدم مكونات مقاومة للتآكل لتقليل الاحتكاك والحفاظ على ثبات دوران العمود، مما يضمن أداءً موثوقًا في ظل دورات التشغيل الطويلة.
- الإطار الأساسي: الإطار الأساسي مصنوع من الفولاذ الكربوني المقوى مع طلاء مضاد للتآكل. وهو يضمن تركيب ثابت للمضخة والمحرك، ويقلل من الاهتزاز أثناء التشغيل، ويدعم التركيب المرن في البيئات البحرية.
المكرهة
مبيت المضخة
المحامل
عمود المضخة
طريقة الختم
قوس القاعدة
دليل اختيار المواد
| المواد | مقاومة التآكل | التطبيق |
|---|---|---|
| 304 | منخفضة | محلول ملحي طازج/ضعيف |
| 316L | متوسط | مياه البحر المعتدلة |
| 2205 دوبلكس | عالية | أنظمة مياه البحر |
| 2507 سوبر دوبلكس 2507 | متطرف | تحلية المياه/في البحر |
Specifications of our Centrifugal Seawater Pump
| البند | المواصفات |
|---|---|
| نوع المضخة | Horizontal centrifugal sea water pump |
| الطراز | CYH Series |
| سعة التدفق | 0.8 م³/ساعة ~ 750 م³/ساعة |
| نطاق الرأس | 3 م ~ 130 م |
| السرعة | 968-3450 دورة/دقيقة |
| Inlet / Outlet Diameter | DN32 – DN300 |
| ضغط العمل | ≤ 1.6 MPa (higher pressure available on request) |
| نطاق درجة الحرارة | -20 درجة مئوية ~ 165 درجة مئوية |
| Liquid Type | Seawater, brine, mildly corrosive liquids |
| الكفاءة | Up to 82% (depending on model) |
| NPSH | Optimized for anti-cavitation performance |
| نوع الختم | Mechanical seal (SiC / WC / optional cartridge seal) |
| نوع المحمل | Heavy-duty rolling bearing system |
| نوع التثبيت | قاعدة أفقية مثبتة على قاعدة أفقية |
| طريقة القيادة | Electric motor / diesel engine coupling |
| المواد | الفولاذ المقاوم للصدأ (304، 316، 316L)، الفولاذ المزدوج، إلخ. |
| Coating | Anti-corrosion marine-grade coating available |
| عمر الخدمة | Designed for long-term continuous operation |
فيما يلي مجموعة نماذج منتجاتنا للرجوع إليها. إذا لم تكن متأكدًا من الطراز الذي تختاره، يرجى تواصل مع فريقنا; سنكون سعداء بمساعدتك في غضون 24 ساعة.
لماذا تختار تشانغيو؟
الشركة المصنعة لمضخة مياه البحر
تشانجيو is a leading centrifugal seawater pump manufacturer and supplier with 20 years of expertise in pump design, production, and R&D. We offer a wide range of industrial centrifugal pumps tailored to diverse operating conditions, including seawater pumps, acid pumps, alkali pumps, and magnetic drive pumps. We have over 25 patented technologies and rich OEM/ODM experience, providing reliability, efficiency, and long service life. Certified to ISO 9001, CE, and ATEX standards, our products meet stringent quality and safety requirements for global markets. Whether you need a standard model or a fully customized design, our professional team is ready to provide the optimal solution. Contact us today to discuss your project requirements and receive a tailored proposal.

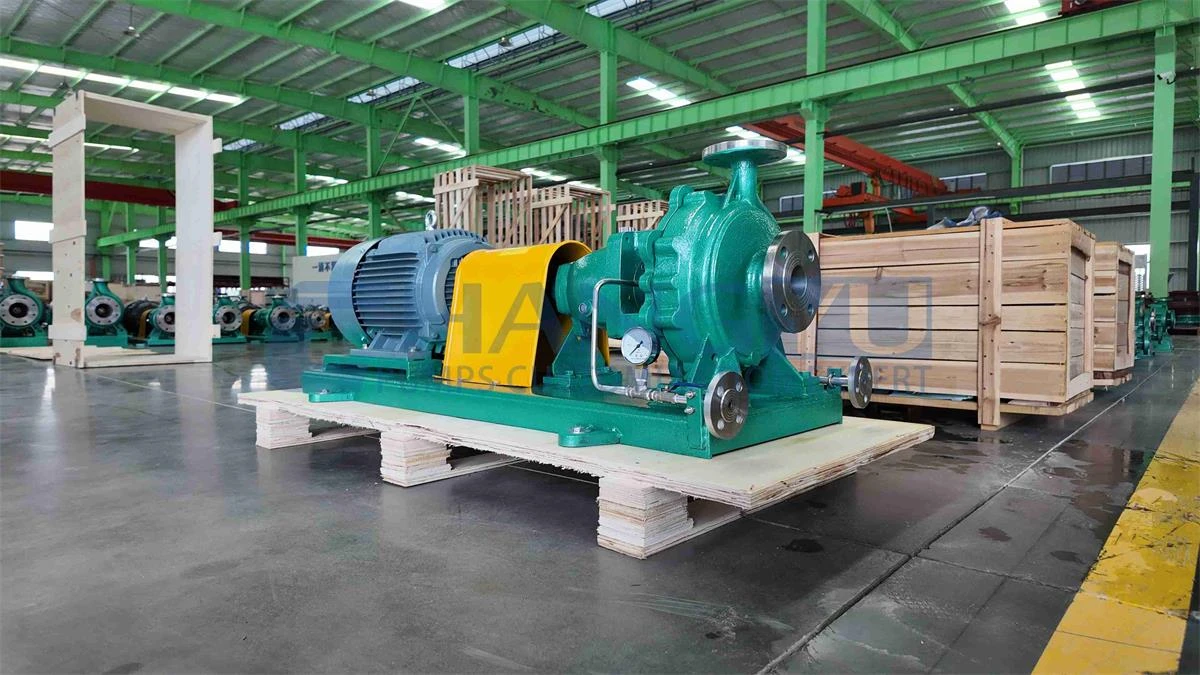

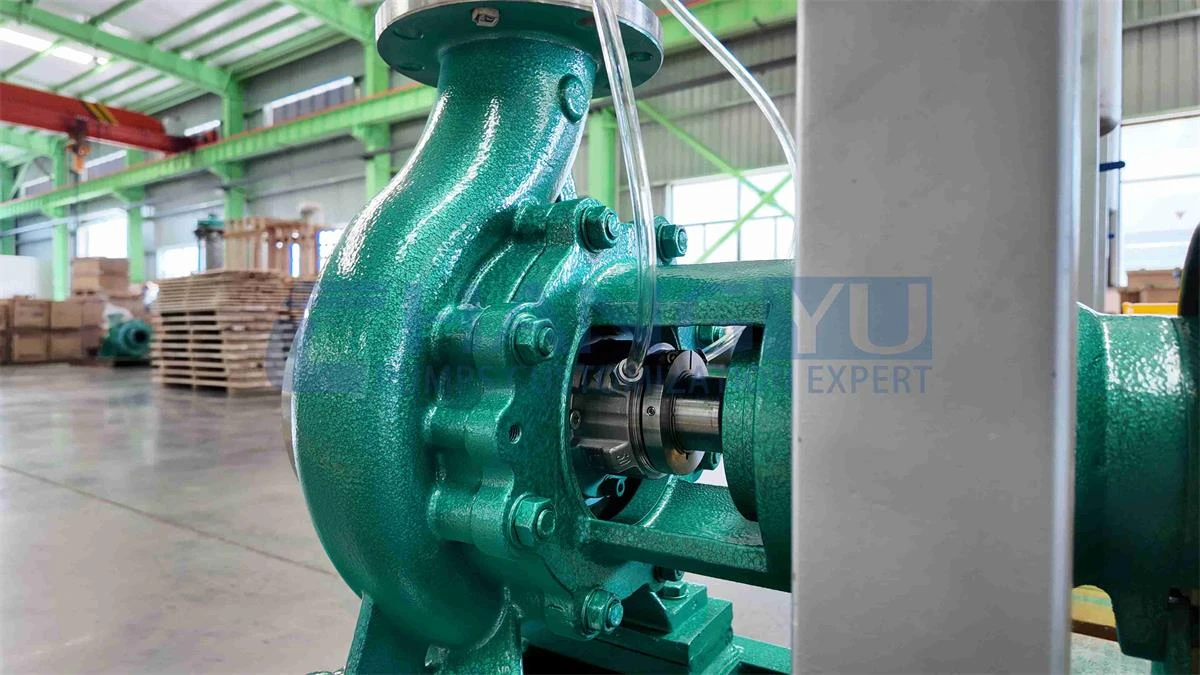

Quick Selection Guide: Centrifugal vs Magnetic Seawater Pump
| Selection Criteria | Centrifugal Seawater Pump | مضخة الدفع المغناطيسي |
|---|---|---|
| سعة التدفق | High flow (0.8 – 750 m³/h) | Low to medium flow |
| Operating Pressure | Medium to high pressure | Low to medium pressure |
| Sealing Structure | Mechanical seal system | Seal-less magnetic coupling |
| Leakage Risk | Very low (with proper seal system) | Zero leakage design |
| Maintenance Requirement | Periodic seal & bearing maintenance | Low mechanical maintenance, but strict operating conditions |
| Cost Level | Lower initial and lifecycle cost | Higher initial investment |
| أفضل تطبيق | Desalination, seawater cooling, offshore systems, port facilities | Chemical transfer, small flow corrosive liquids |
| التشغيل المستمر | Suitable for long-term continuous duty | Limited under heavy-duty conditions |
| Installation Flexibility | High (horizontal & system integration friendly) | معتدل |
Recommendation
For seawater applications requiring large flow, continuous operation, and cost efficiency, centrifugal seawater pumps are the preferred choice.
Magnetic drive pumps are recommended only for small flow, high sealing safety chemical transfer systems.
If you are unsure about further configuration options, please contact our team and we will provide you with personalised, professional guidance on selecting the right solution.
البريد الإلكتروني: [email protected]
الهاتف +86-13651913727
عرض المنتجات
FAQs of Centrifugal Sea Water Pump

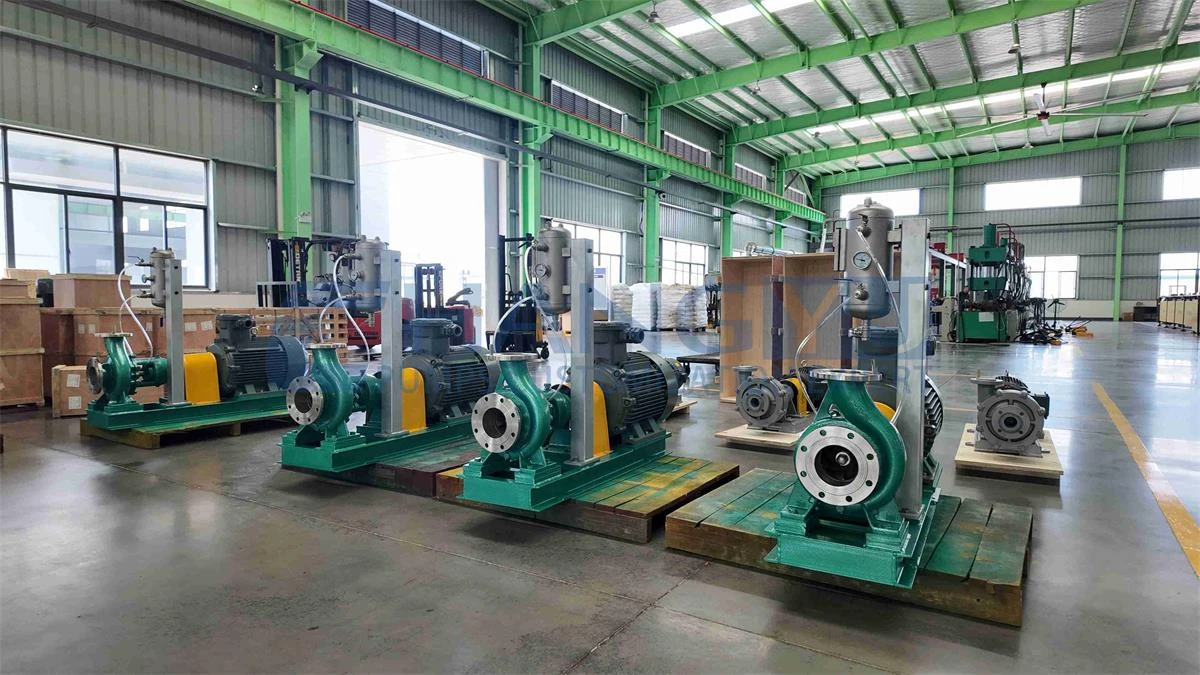

عرض المصنع
