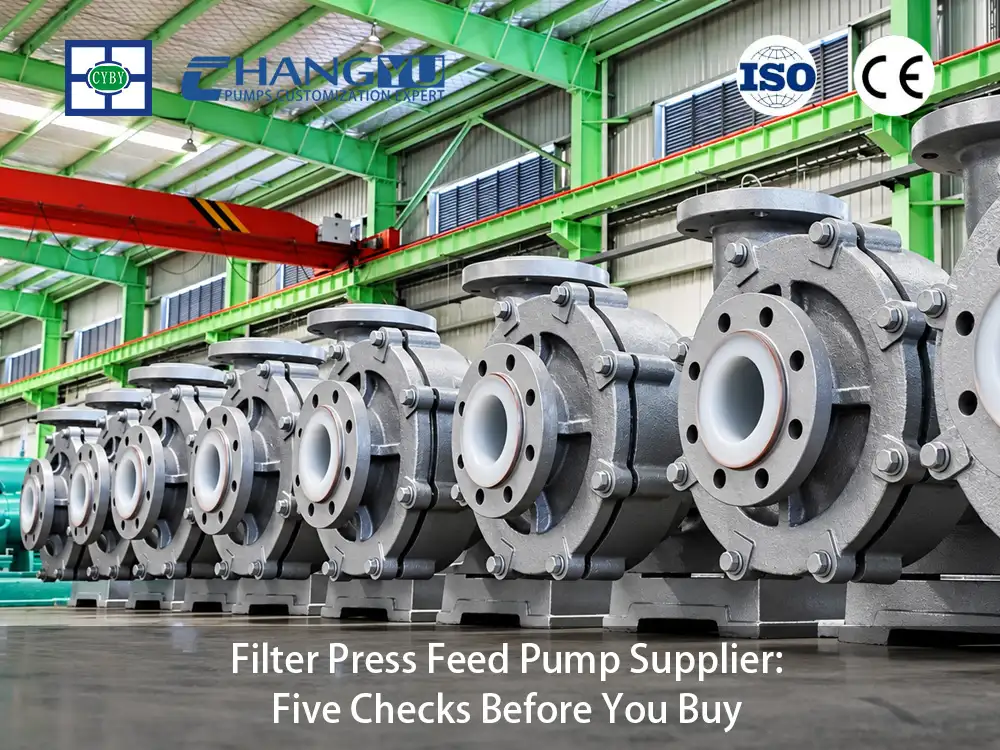

Proveedor de bombas de alimentación para filtro prensa: cinco verificaciones antes de comprar

Para evaluar a un proveedor de bombas de alimentación para filtros prensa, solicite a cada empresa que utilice los mismos datos de lodo y ciclo de filtración para responder cinco preguntas:
¿Qué caudal y presión se necesitan al inicio y al final del ciclo?
¿Por qué son adecuados los materiales en contacto con el fluido?
¿Qué sello se especifica?
¿Funcionará la instalación de succión?
¿Qué incluye exactamente la cotización?
Nuestras bombas UHFM-HJ, UHB y BFQ deben considerarse únicamente donde el servicio real sea compatible.

Cuando busca “proveedores de bombas de alimentación para filtros prensa”, normalmente ya ha determinado que necesita una bomba de alimentación y está comparando diferentes proveedores. Enviar una solicitud de cotización que incluya solo “caudal, altura y precio” conlleva ciertos riesgos. Desde el llenado de la cámara hasta la compactación de la torta de filtración, tanto el caudal como la presión fluctúan. El lodo también puede causar corrosión y desgaste en los componentes de la bomba que entran en contacto con él. Un proveedor calificado debe explicar cómo la bomba cumple con los requisitos de todo el ciclo y aclarar cualquier condición específica que aún no pueda confirmarse.

¿Puede un proveedor de bombas de alimentación para filtros prensa cubrir el ciclo completo?

Verificación	Respuesta a la solicitud del proveedor	Por qué es importante
Presión y caudal	Puntos de operación durante el llenado y a la presión final	Muestra cómo la curva de la bomba se ajusta al ciclo
Materiales y sellos	Materiales en contacto con el fluido, disposición del sello y base de selección	Aborda la química del lodo y los riesgos de falla
Instalación de succión	Nivel del tanque, tuberías y disposición de válvulas	Aborda problemas de succión y golpe de ariete
Alcance de la cotización	Modelo, repuestos, controles, pruebas y plazo de entrega	Hace que las cotizaciones sean comparables
Evidencia de aplicación	Modelo real, medio y base de medición	Verifica qué muestran realmente las fotos o casos de estudio

Solicite al proveedor que indique el caudal de llenado inicial, el rango de operación a medida que se forma la torta y la presión final requerida, con la base de selección para cada uno. Un solo punto nominal, como “100 m³/h a 80 m de altura”, no establece si la prensa se llena lo suficientemente rápido o alcanza la presión final requerida. Verifique también la presión máxima permitida por la prensa y las tuberías, y asegúrese de que el ajuste de control no pueda exceder las capacidades del equipo.

Para una bomba centrífuga, verifique la potencia al eje y el margen del motor a la densidad real del lodo y en la parte relevante de su curva de bomba. Para una bomba AODD, solicite el caudal y el consumo de aire a la contrapresión especificada. Las cifras máximas en dos resúmenes de productos pueden usar condiciones diferentes; restar sus caudales máximos no establece qué bomba es mejor para su servicio.

¿Por qué los materiales en contacto con el fluido son adecuados para este lodo?

Proporcione al proveedor los componentes químicos y las concentraciones, no solo “lodo ácido”. A el mismo pH, los iones cloruro, el ácido fluorhídrico, los solventes o los componentes oxidantes pueden cambiar la selección de materiales. Indique si el contenido de sólidos es por peso o por volumen, y proporcione el tamaño de partícula, la forma, la dureza y la temperatura. Solicite el material de cada componente relevante: carcasa, impulsor, tapa de carcasa, revestimiento y piezas en contacto con el sello. “Bomba resistente a la corrosión y a la abrasión” no es una especificación de material.

Nuestro Serie UHFM-HJ se puede configurar con UHMWPE, fluoroplásticos, poliuretano o metales resistentes a la corrosión. Cada opción tiene sus propios límites químicos, de temperatura y de desgaste por partículas. Confirme que el modelo final, los materiales y los nombres de las piezas de repuesto coincidan con el plano y la lista de materiales. Si un proveedor no puede explicar su elección de material, un precio de compra bajo puede trasladar los costos de desgaste y tiempo de inactividad al operador.

¿Cómo se seleccionaron la construcción de la bomba y el sello?

Las disposiciones UHFM-I de una etapa y UHFM-II de dos etapas abordan diferentes servicios de presión. Ofrecemos varias clases de presión, pero la palabra “alta presión” por sí sola no justifica una bomba de dos etapas, y la clasificación más alta de la serie no es una garantía para cada modelo. Solicite el modelo exacto, los puntos de operación, la posible condición de bajo caudal cerca del final del ciclo y su relación con la presión permitida de la prensa.

El sello necesita el mismo nivel de detalle. UHFM-HJ tiene disposiciones de sello mecánico simple HJ1 y sello mecánico doble de cartucho HJ2. La elección depende de los sólidos, la cristalización, la fuga aceptable, el agua de lavado disponible y las prácticas de parada. Una especificación de compra debe indicar el tipo de sello, los materiales en contacto con el fluido, los requisitos de lavado, los repuestos y los límites de operación. “Sello mecánico doble” por sí solo no prueba que se haya resuelto cada problema de fuga.

¿Funciona la disposición de succión e instalación?

Muchos problemas de alimentación comienzan en el lado de succión. Informe al proveedor el nivel del tanque en relación con la línea central de la bomba, si el tanque está bajo vacío, el diámetro y la longitud de la tubería de succión, los codos, las válvulas, los coladores y si el lodo se sedimenta. Para nuestra gama UHFM, la succión inundada desde un tanque elevado es la disposición preferida. Un tanque de bajo nivel con una válvula de pie y succión por elevación no debe simplemente asumirse como adecuado. Si el sitio requiere succión por elevación, solicite una evaluación antes de ordenar en lugar de probar la disposición solo después de la entrega.

También pregunte cómo se soportará independientemente la tubería, si se necesita una válvula de retención de descarga y cómo se manejará el golpe de ariete al apagar. El plano de instalación y la secuencia de arranque deben ser parte de los entregables, no solo puntos discutidos en una conversación de ventas.

¿Puede verificar la cotización y la evidencia de aplicación?

Una cotización comparable debe identificar el modelo de bomba, los materiales en contacto con el fluido, el sello, la potencia del motor y el suministro eléctrico, las conexiones, los repuestos, los controles o instrumentos, los términos de embalaje y envío, el plazo de entrega y los documentos técnicos. Para un proyecto personalizado, distinga el suministro estándar de los artículos con precio separado. Acuerde los métodos de aceptación de antemano: una prueba de fábrica con agua limpia, una revisión de documentos de materiales o una prueba adicional para un medio especial. Una prueba con agua limpia por sí sola no prueba el rendimiento en campo con un lodo denso.

Si un proveedor proporciona fotos de instalación o un ejemplo de aplicación, verifique el modelo real, el medio y el servicio. Una foto puede mostrar que el equipo fue instalado u operado; no puede, por sí sola, establecer la vida útil, el ahorro de energía o la humedad de la torta de filtración. Para cualquier cifra de mejora declarada, solicite el período de medición y la línea base de comparación.

Información que puede enviar con una consulta

Proporcione el modelo de filtro prensa, los detalles de placas o cámaras, el volumen de cámara, la presión de alimentación máxima permitida, el tiempo de llenado objetivo y la presión final deseada. Añada el nombre de la suspensión, los componentes químicos y concentraciones, la temperatura, la densidad, la viscosidad, la base del contenido de sólidos, el tamaño máximo de partícula y el comportamiento de sedimentación. Adjunte el nivel del tanque, las longitudes de tubería de succión y descarga, los cambios de elevación, la disposición de válvulas y el suministro eléctrico o de aire comprimido disponible. Para una bomba de reemplazo, añada el modelo antiguo, la presión y el caudal registrados, fotos de las piezas falladas y el intervalo de mantenimiento real.

Pida al proveedor que devuelva tres conclusiones: el tipo y modelo de bomba recomendados; el rango de operación y los riesgos fuera de él; y una lista de materiales, sello, controles y piezas de desgaste. Una selección preliminar es posible cuando falta alguna información, pero los puntos no confirmados deben indicarse para que una estimación no se confunda con una garantía.

¿Qué bombas ChangYu pueden preseleccionarse?

Ofrecemos bombas centrífugas para filtro prensa de una etapa UHFM-I y de dos etapas UHFM-II, junto con la bomba de doble diafragma accionada por aire BFQ. Para una suspensión corrosiva y abrasiva que requiera un caudal inicial de llenado sustancial, la UHFM-HJ puede ser una candidata. Para operación intermitente, menor caudal o diferentes requisitos de succión, la BFQ puede valer la pena comparar. El modelo exacto, el medio y el ciclo de filtración determinan la idoneidad.

Nuestro Serie UHB es otra bomba centrífuga para suspensión resistente a la corrosión y la abrasión que puede considerarse para la alimentación de filtro prensa. A Aplicación de UHB-ZK en un sistema de filtro prensa de fundición de plomo-zinc es un ejemplo. Solicítenos que expliquemos el rango de operación de cada serie usando las mismas condiciones del proyecto. Los resultados de un ejemplo de aplicación no deben tratarse como resultados garantizados para un nuevo proyecto.

El valor de un proveedor de bombas de alimentación para filtro prensa está en explicar con claridad la presión, el caudal, los materiales, la succión y el mantenimiento. Traiga una descripción completa del servicio a ChangYu u otro proveedor. Las propuestas resultantes serán más fáciles de comparar, y las promesas sin respaldo serán más fáciles de detectar.

Envíe su servicio para una revisión de modelo

Utilice el Página de contacto de ChangYu Pump para enviar el ciclo del filtro prensa, las propiedades de la suspensión y los detalles de instalación. Solicítenos que expliquemos por separado si UHFM-HJ, UHB o BFQ se ajusta al servicio y dónde están los límites de cada opción.

Preguntas frecuentes

¿Qué información debo enviar a un proveedor de bombas de alimentación para filtro prensa?

Envíe el volumen de la cámara, el tiempo de llenado objetivo, las presiones de alimentación finales máxima permitida y deseada, y el historial de presión y caudal si se trata de un reemplazo. Incluya la química de la suspensión, la base de concentración, la densidad, la viscosidad, el tamaño de partícula, la temperatura y el comportamiento de sedimentación. Añada el nivel del tanque, las tuberías de succión y descarga, las válvulas, la elevación y la potencia disponible o el aire comprimido.

¿Cómo puedo saber si una bomba propuesta cubre todo el ciclo del filtro prensa?

Solicite los puntos de operación del modelo seleccionado durante el llenado inicial y cerca de la presión final, no solo un caudal y una altura nominales. Compare esos puntos con la curva de la bomba, el límite de presión de impulsión, el margen del motor a la densidad real de la suspensión y la operación esperada a bajo caudal. Si faltan datos, el proveedor debe indicar qué queda sin verificar.

What should a supplier specify about wetted materials?

Solicite el material de la carcasa o revestimiento, impulsor, tapa y piezas en contacto con el sello, además de las razones de cada elección. La respuesta debe abordar los químicos y la temperatura del líquido, así como el tamaño de partícula, la dureza y la concentración. Una etiqueta general de “resistente a la corrosión” o “resistente a la abrasión” no es suficiente para comparar cotizaciones.

¿Cómo elijo entre sellos HJ1 y HJ2 en una bomba UHFM-HJ?

Solicite una recomendación de sello vinculada a la carga de sólidos, la cristalización, los límites de fuga, el agua de lavado disponible y la práctica de parada. HJ1 es una disposición de sello mecánico simple; HJ2 es una disposición de sello mecánico doble de cartucho. Especifique el sello elegido, los materiales, las necesidades de lavado y los repuestos en la cotización en lugar de tratar cualquiera de las dos disposiciones como universalmente adecuada.

¿Por qué debería un proveedor revisar la tubería de succión y el golpe de ariete por parada?

Una succión deficiente puede causar cavitación o pérdida de alimentación incluso cuando el modelo de bomba parece cumplir con el servicio. Para nuestra gama UHFM, preferimos succión inundada desde un tanque elevado; un tanque bajo con válvula de pie y altura de aspiración requiere una evaluación explícita. El proveedor también debe revisar la secuencia de la válvula de descarga, las necesidades de válvula de retención, el soporte de tuberías y los transitorios de presión en el apagado.

¿Una clasificación máxima de la serie o una prueba con agua limpia demuestran el rendimiento con pulpa?

No. Un máximo de la serie puede aplicar a un modelo o condición de prueba diferente, y una prueba de fábrica con agua limpia no reproduce una pulpa densa y abrasiva. Solicite el rango de operación del modelo exacto, el alcance de la prueba, los criterios de aceptación y cualquier suposición sobre las propiedades de la pulpa. Separe los resultados verificados de las estimaciones en la especificación de compra.

¿Qué evidencia debería solicitar para un caso de estudio o una afirmación sobre la vida útil de un proveedor?

Solicite el modelo instalado, el medio, el punto de funcionamiento, las horas de operación, el historial de mantenimiento y el período de medición. Una fotografía del proyecto puede mostrar una instalación, pero por sí sola no puede establecer la vida útil de la bomba, el ahorro de energía ni la humedad de la torta. Para cualquier afirmación de mejora, solicite la línea base y el método utilizado para medir el resultado.
