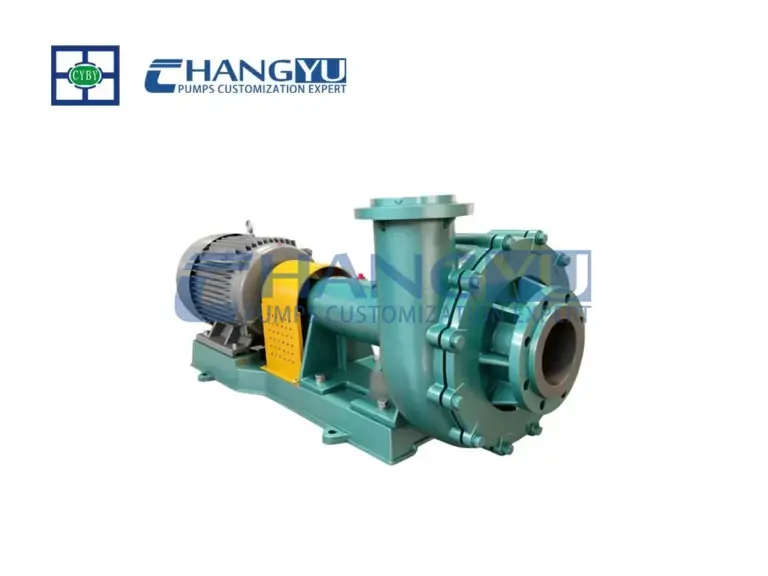

Bomba para lodos abrasivos de la serie UHB
La serie UHB Fabricación de bombas para lodos abrasivos La bomba Changyu es una bomba centrífuga en voladizo, de una sola etapa y de succión simple. Como fabricante líder en el sector de bombas resistentes a la corrosión y la abrasión, nos comprometemos a resolver los retos que plantea el transporte de fluidos altamente abrasivos en la producción industrial.
Esto bomba para lodos abrasivos cuenta con una avanzada construcción de “plástico revestido de acero” que aprovecha las excepcionales propiedades del polietileno de peso molecular ultraalto (UHMW-PE), lo que le permite demostrar una durabilidad que supera con creces a la de las bombas metálicas tradicionales al manejar lodos altamente corrosivos que contienen partículas finas. Ya sea en la minería y la fundición, el procesamiento de fertilizantes fosfatados o la protección del medio ambiente, Bomba Changyu garantiza que sus líneas de producción funcionen de manera confiable incluso bajo cargas pesadas.
|
Rango de caudal: |
3 m³/h ~ 2600 m³/h |
|---|---|
|
Rango de cabezas: |
5 m ~ 100 m |
|
Potencia del motor: |
0,75 kW ~ 300 kW |
|
Velocidad: |
750~2900 r/min |
|
Rango de temperatura medio: |
-20 °C a 90 °C |
|
Materiales personalizables: |
UHMW-PE |
Introducción
Las bombas para lodos abrasivos de la serie UHB de Changyu Pump cuentan con un revestimiento de polietileno de peso molecular ultraalto (UHMW-PE) con un espesor de 8 a 20 mm. Este material polimérico ofrece una resistencia al desgaste más de nueve veces superior a la del acero al carbono y resiste eficazmente la erosión causada por ácidos fuertes, álcalis fuertes y partículas de alta concentración. Elegir nuestra bomba para lodos abrasivos no solo significa optar por la durabilidad, sino también proporcionar a su línea de producción una protección a largo plazo contra la corrosión y el desgaste.
Para hacer frente a los problemas habituales de obstrucción y fugas en la industria, Changyu Pump ha optimizado el diseño de esta bomba para lodos abrasivos. El diseño del impulsor semiabierto mejora significativamente la capacidad de la bomba para manejar fluidos con partículas de gran tamaño y evita eficazmente la formación de incrustaciones y obstrucciones. En combinación con nuestro sello dinámico de fluorocarbono tipo K, de diseño propio, garantiza un funcionamiento sin fugas incluso al bombear lodos con un alto contenido de sólidos. Como proveedor profesional de bombas industriales para lodos abrasivos, nos comprometemos a reducir la frecuencia de mantenimiento de su equipo mediante la innovación tecnológica y a resolver los retos del bombeo de fluidos en condiciones operativas complejas.
Componentes de la bomba para lodos abrasivos
Changyu Pump siempre se ha guiado por una filosofía de diseño que hace hincapié en la excelencia tanto interna como externa. Cada componente fundamental de esta bomba para lodos abrasivos se ha optimizado mediante una simulación rigurosa de las condiciones de funcionamiento reales. Su estructura interna, diseñada con precisión, destaca claramente por un revestimiento plástico de gran espesor (8–20 mm) diseñado específicamente para soportar medios altamente abrasivos, un impulsor semiabierto con una capacidad de flujo excepcional y un sistema de sellado dinámico tipo K que garantiza la fiabilidad operativa a largo plazo. Cada innovación en los detalles está diseñada para garantizar que esta bomba industrial para lodos abrasivos logre ciclos de funcionamiento más largos y menores costos de mantenimiento al manejar lodos corrosivos cargados de partículas.
Tubo de revestimiento reforzado con revestimiento de acero
La capa exterior cuenta con un robusto armazón de hierro fundido y acero al carbono, revestido con una capa de polietileno de peso molecular ultraalto (UHMW-PE) de gran espesor, de entre 8 y 20 mm. Esta estructura se une firmemente mediante la tecnología de revestimiento patentada por Changyu Pump, lo que garantiza que el cuerpo de la bomba pueda soportar altas presiones en las tuberías, al tiempo que el revestimiento de gran espesor absorbe el impacto directo de los materiales particulados y evita la perforación del cuerpo de la bomba.

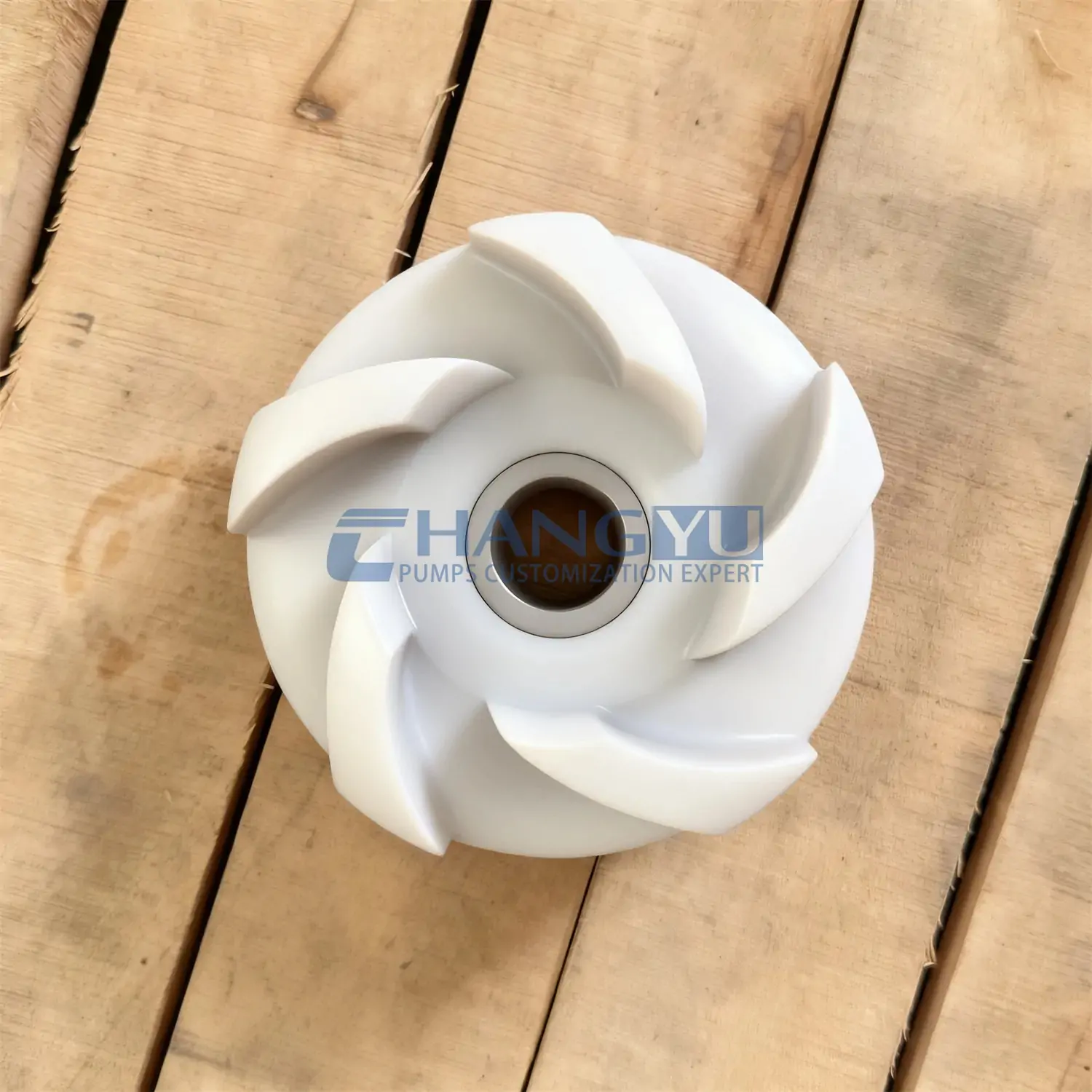

Impulsor semiabierto de alto paso
El diseño semiabierto (sin placa frontal), diseñado específicamente para el transporte de lodos químicos, amplía considerablemente el paso del flujo. Esto no solo mejora la capacidad de la bomba para manejar fluidos cargados de partículas y evita eficazmente la formación de incrustaciones y obstrucciones, sino que, junto con el diseño de las paletas traseras, reduce la presión en la cámara de sellado, lo que prolonga la vida útil general de la bomba.
Sello dinámico tipo K
Como elemento de protección fundamental de esta bomba para lodos abrasivos, el sistema de sellado tipo K utiliza anillos de sellado de caucho de fluorocarbono de alta calidad y está equipado con una camisa de agua de refrigeración. Durante el funcionamiento de la bomba, genera una fuerza centrífuga que protege contra las partículas, lo que evita el desgaste de las superficies de sellado y garantiza un rendimiento duradero y sin fugas, incluso al bombear lodos abrasivos de alta concentración.
Eje de alta resistencia y resistente a la corrosión
El eje se somete a un mecanizado de precisión y a un tratamiento térmico, lo que le confiere una resistencia torsional excepcional. Las secciones en contacto con el fluido están protegidas por casquillos resistentes a la corrosión y al desgaste, lo que garantiza que el conjunto del eje se mantenga estable e intacto —sin deformaciones ni fracturas— durante el funcionamiento a alta velocidad y el bombeo en condiciones de trabajo pesado.
Soporte de cojinete de alta resistencia
Gracias a su diseño de carcasa de rodamientos de gran tamaño y a su sistema de lubricación con grasa o aceite de alto rendimiento, este soporte absorbe eficazmente las cargas radiales y axiales, incluso en las duras condiciones de funcionamiento continuo de las bombas de lodos abrasivos de alta resistencia. Reduce significativamente las vibraciones, lo que garantiza un funcionamiento estable y duradero de la unidad de bombeo.
Especificaciones de la bomba para lodos abrasivos
| Dimensión | Especificaciones detalladas |
|---|---|
| Marca | Bomba Changyu |
| Palabra clave principal | Bomba para lodos abrasivos |
| Solicitudes | Se utiliza ampliamente para el transporte de lodos ácidos en industrias de fundición de metales no ferrosos, como el plomo, el zinc, el oro, la plata, el cobre y el manganeso. También es adecuado para la circulación de lodos en la producción de ácido sulfúrico y fertilizantes fosfatados, el tratamiento de aguas residuales con partículas sólidas y el transporte de medios corrosivos en procesos químicos. |
| Ventajas | 1. Resistencia extrema al desgaste: El revestimiento de UHMW-PE de 8–20 mm garantiza una larga vida útil. 2. Resistencia a los impactos y protección contra la delaminación: La tecnología patentada del revestimiento evita que se descascare y se deforme. 3. Gran capacidad para manejar productos con alto contenido en sólidos: El diseño de impulsor semiabierto gestiona eficazmente los fluidos con alto contenido de sólidos. |
| Opciones de sellado | Disponibles sellos dinámicos tipo K, sellos mecánicos y sellos de empaque. Equipados con camisa de agua de refrigeración para condiciones en las que hay partículas, lo que garantiza una estanqueidad total a largo plazo. |
| Rango de caudal | 5~2000 m³/h |
| Gama de cabezales | 10 m – 80 m |
| Medios aplicables | Apto para lodos corrosivos con partículas finas, incluyendo ácido sulfúrico (≤80%), ácido nítrico (≤50%), ácido clorhídrico y soluciones alcalinas. |
| Rango de temperatura | Estándar: de -20 °C a 100 °C; materiales modificados: hasta 120 °C |
| Cumplimiento normativo y certificaciones | ISO 9001, CE Empresa nacional de alta tecnología certificada con tecnologías patentadas |
Guía de nomenclatura y selección de modelos
Para asegurarse de elegir el más eficiente bomba para lodos abrasivos para su aplicación industrial específica, Bomba Changyu utiliza un sistema de codificación estandarizado. Esta nomenclatura permite a los ingenieros y a los responsables de compras identificar rápidamente el tamaño, los materiales de fabricación y las prestaciones de la bomba.
Ejemplo de desglose del modelo: 80UHB-60-30
- 80: Diámetro de entrada — Indica un diámetro nominal de succión de la bomba de 80 mm.
- UHB: Código de serie — Representa el UHMW-PE (polietileno de peso molecular ultraalto) serie, diseñada para ofrecer la máxima resistencia al desgaste.
- 60: Caudal nominal — Especifica un caudal nominal de 60 m³/h
- 30: Potencia nominal — Indica una altura manométrica nominal de 30 metros.
Nota: En Changyu, ofrecemos asesoramiento técnico personalizado y recomendaciones de productos adaptadas a sus condiciones operativas específicas. Si tiene alguna pregunta, no dude en Contáctenos Enseguida, nuestro equipo de expertos le responderá en un plazo de 24 horas.
Correo electrónico: jade@changyupump.com
Teléfono: +86-13651913727
Ventajas de la bomba para lodos abrasivos
Resistencia a la corrosión y al desgaste
Fabricado con plásticos técnicos de alta resistencia, ofrece una excelente resistencia a la corrosión y al desgaste, lo que lo hace especialmente adecuado para el transporte de fluidos con partículas y altamente corrosivos, con una vida útil prolongada.
Circulación de alta eficiencia
El diseño horizontal, combinado con una alta velocidad de rotación de 2900 r/min, permite el transporte y la circulación rápidos de medios como el mortero y las soluciones de desulfuración, lo que aumenta considerablemente la eficiencia del proceso.
Diseño antiblocaje
La estructura semiabierta del impulsor evita eficazmente la acumulación de fibras, partículas y otras impurezas, lo que reduce el riesgo de obstrucciones.
Selección versátil
Hay varios modelos disponibles para adaptar los caudales y los requisitos de altura de elevación, lo que permite su amplia aplicación en condiciones operativas complejas en los sectores de la minería, la generación de energía, la protección del medio ambiente y otras industrias.
Aplicaciones: Bomba para lodos abrasivos
Las bombas para lodos abrasivos de la serie UHB están diseñadas específicamente para el manejo de fluidos altamente corrosivos y abrasivos. Son especialmente adecuadas para las siguientes industrias y materiales
Sector energético
Se utiliza principalmente en sistemas de desulfuración de gases de combustión en húmedo (FGD) en centrales térmicas para la circulación de lechada de caliza y yeso, el suministro de materia prima al absorbedor y los procesos de tratamiento de aguas residuales.
Industria química
Apto para el transporte de líquidos corrosivos en procesos de producción de ácidos (por ejemplo, ácido sulfúrico, fosfórico y nítrico) y para la circulación de lodos en la fabricación de fertilizantes y pesticidas.
Ingeniería ambiental
Se utiliza ampliamente en el tratamiento de aguas residuales industriales (por ejemplo, en la galvanoplastia y los efluentes metalúrgicos), el transporte de lodos en suspensión, el pretratamiento para la desalinización de agua de mar y las estaciones de circulación de líquidos en los depuradores de gases de escape.
Sector minero y metalúrgico
Apto para aplicaciones altamente abrasivas, como el transporte de lodos minerales en plantas de procesamiento, el tratamiento de residuos líquidos ácidos en fundiciones y la circulación de lixiviados.
Acerca de Changyu Pump: fabricante especializado en bombas para lodos abrasivos
Fundada en 2006, Anhui Changyu Pump and Valve Manufacturing Co., Ltd. es una empresa nacional de alta tecnología especializada en bombas de lodos abrasivos de alto rendimiento. Con una planta de 20 000 m³ que cuenta con las certificaciones ISO 9001 y CE, suministramos más de 20 000 unidades al año a mercados de todo el mundo, incluyendo Europa, África y Asia Central.
Con más de 30 patentes técnicas en tecnología de UHMW-PE revestido de acero, Bomba Changyu destaca en el manejo de fluidos peligrosos y altamente abrasivos. Ofrecemos soluciones duraderas de bombas industriales para lodos abrasivos “sin fugas” que transforman los residuos industriales más difíciles en energía segura y productiva para los sectores de la fundición, los fertilizantes y el medio ambiente.
Correo electrónico: jade@changyupump.com
Teléfono: +86-13651913727
Según las condiciones de trabajo reales, podemos elegir diferentes configuraciones y ofrecer una solución precisa. Para consultas técnicas, por favor Contáctenos!

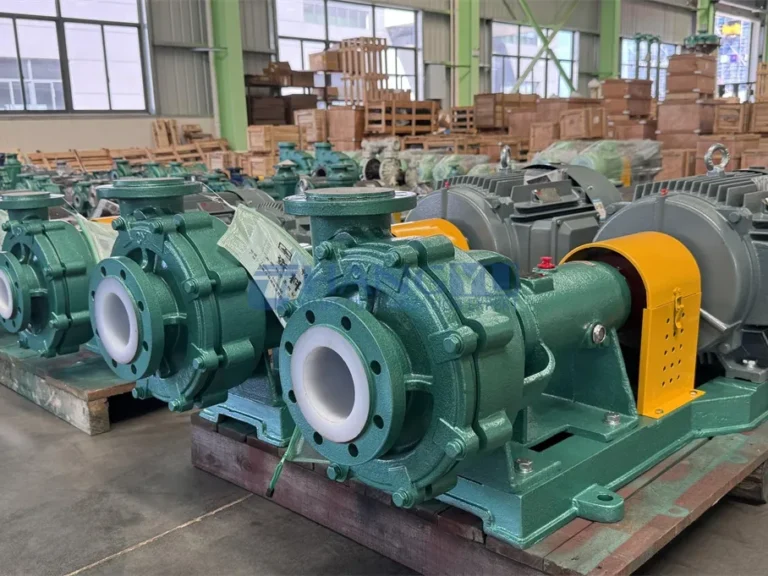

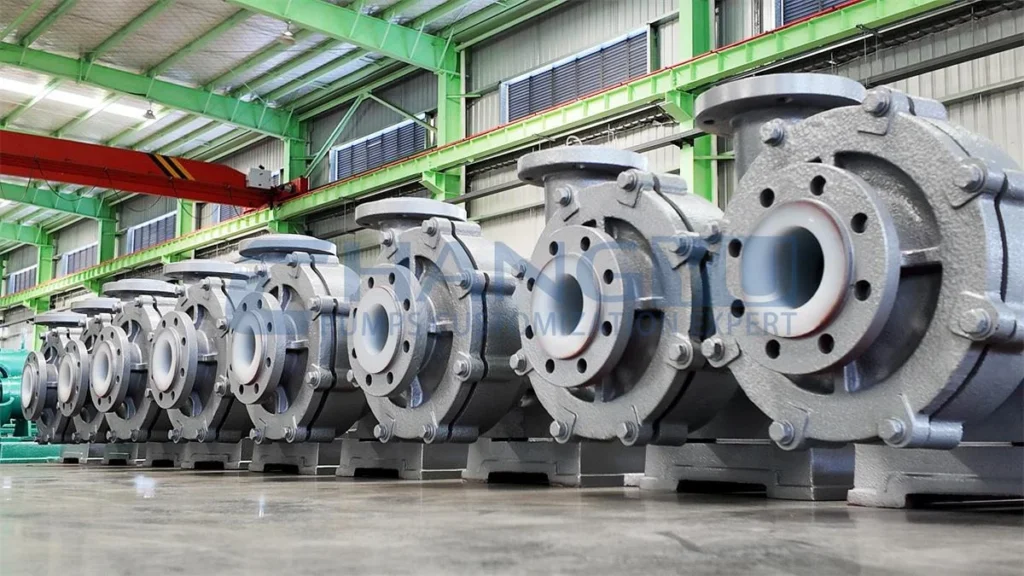

Exposición de fábrica
Preguntas frecuentes
Ejemplos de proyectos
Nuestra serie UHB Bomba para lodos abrasivos Está diseñada para condiciones de lodos corrosivos y abrasivos en las que las bombas estándar fallan. Con su revestimiento de UHMW-PE y su impulsor semiabierto, garantiza un transporte estable de ácidos, álcalis y sólidos. Changyu Pump ofrece un rendimiento confiable y duradero en aplicaciones de la industria química, metalúrgica, de fertilizantes y de aguas residuales en todo el mundo.
