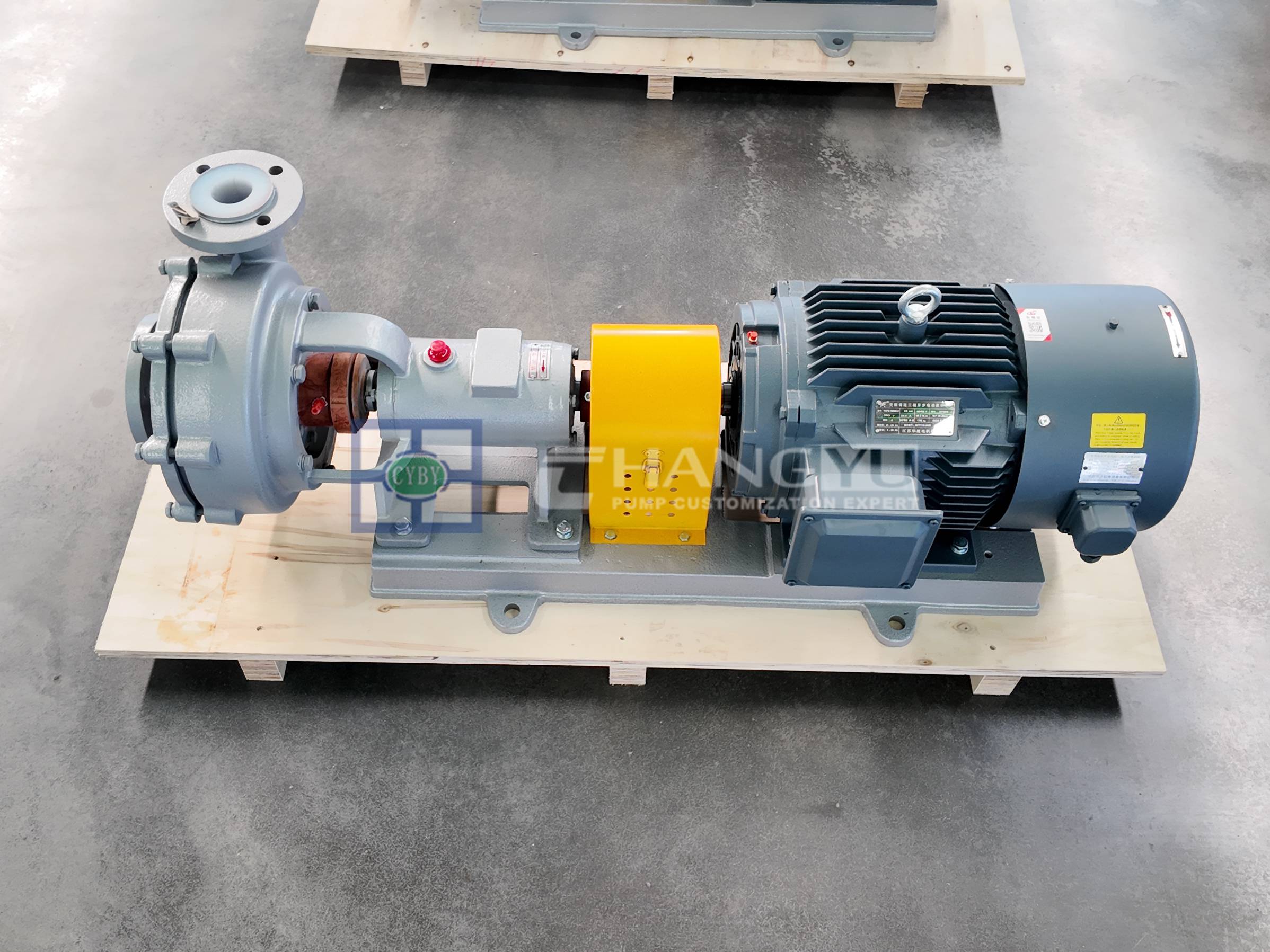

Bomba de transferencia de productos químicos corrosivos serie CYB-ZKJ
La bomba de transferencia de productos químicos corrosivos de la serie CYB-ZKJ utiliza un revestimiento de FEP, lo que permite el transporte de medios corrosivos con concentraciones variables en un rango de temperaturas de -20 °C a 120 °C. Para condiciones de alta temperatura, se puede optar por un revestimiento de PFA.
Esta bomba tiene una amplia gama de aplicaciones, tales como el transporte de líquidos corrosivos, como ácidos y álcalis, así como de líquidos que contienen partículas sólidas flexibles de hasta 20%; diversas lechadas minerales corrosivas en la industria metalúrgica; diversos ácidos diluidos en las industrias del ácido sulfúrico y de los fertilizantes fosfatados; y diversas aguas residuales en la industria de la protección ambiental.
|
Rango de caudal: |
3 m³/h ~ 2600 m³/h |
|---|---|
|
Rango de cabezas: |
5 m ~ 100 m |
|
Potencia del motor: |
0,75 kW ~ 300 kW |
|
Velocidad: |
968-3450 r/min |
|
Rango de temperatura medio: |
-80 °C a 120 °C |
|
Materiales personalizables: |
FEP |
Descripción general del producto
La serie CYB-ZKJ es una bomba centrífuga de alto rendimiento y gran resistencia a la corrosión fabricada por Bomba Changyu de China. Fabricada con material fluoroplástico FEP importado, sus componentes en contacto con el fluido están optimizados para fluidos altamente corrosivos y equipados con el nuevo sello mecánico de doble extremo desarrollado de forma independiente por Changyu, lo que garantiza un funcionamiento sin fugas durante largos periodos de tiempo. Esta bomba química presenta una resistencia excepcional a los ácidos, los álcalis y la abrasión, lo que la hace adecuada para el transporte de ácido sulfúrico, ácido clorhídrico, ácido nítrico y lodos que contienen partículas finas.

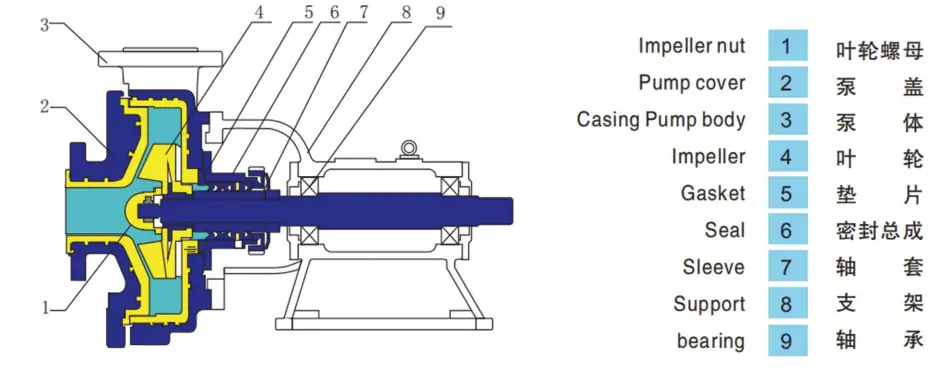

Componentes de la bomba de transferencia de productos químicos
Los componentes principales de esta bomba de transferencia de productos químicos incluyen la carcasa de la bomba, el manguito del eje, la cámara de sellado, el conjunto de cojinetes, el eje de la bomba y el impulsor. Fabricada en FEP resistente a la corrosión y equipada con el nuevo sello mecánico de doble extremo desarrollado de forma independiente por Changyu, evita eficazmente la entrada de partículas y diversos casos de fugas, cumpliendo en todo momento con los requisitos medioambientales internacionales. Esta bomba para lodos está diseñada específicamente para manejar ácidos fuertes, álcalis fuertes y lodos corrosivos.
Exposición de piezas
Impulsor
Eje de la bomba
Manguito de sellado de potencia
Tapa de la bomba
Comparación de materiales para impulsores
FEP: Sus principales ventajas residen en su excepcional resistencia a las temperaturas extremas, su resistencia a la corrosión química y sus excelentes propiedades mecánicas. Estas características permiten un funcionamiento estable en entornos extremos, lo que prolonga la vida útil del producto.
PFA: Entre las principales ventajas se incluyen:
- Amplio rango de temperaturas de funcionamiento a largo plazo: de -80 °C a 260 °C.
- Excelente resistencia a la corrosión química frente a todos los productos químicos.
- Coeficiente de fricción mínimo, con un aislamiento eléctrico que no se ve afectado por la temperatura.
Especificaciones
A continuación se detallan las especificaciones estándar de nuestros productos. También ofrecemos fabricación a medida para crear bombas de transferencia de productos químicos personalizadas que se adapten a sus necesidades.
Contáctenos hoy mismo para personalizar su solución de bombas químicas industriales.
Significado de nuestros números de modelo
| Modelo | Flujo m³ | Cabeza m | Velocidad r/min | Eficiencia | Potencia cuando la densidad es igual a 1 | Diámetro del impulsor mm |
| 32CYB | 5~10 | 10~30 | 2900 | 17~28% | 1,1~3 kW | 100~165 |
| 40CYB | 10~15 | 10~30 | 2900 | 25~35% | 2,2~4 kW | 140~165 |
| 50CYB | 10~20 | 15~40 | 2900 | 20~35% | 4~7,5 kW | 140~190 |
| 65CYB | 10~30 | 10~60 | 1450~2900 | 20~35% | 1,5~15 kW | 155~220 |
| 80CYB | 40~60 | 10~80 | 1450~2900 | 22~50% | 5,5~30 kW | 145~400 |
| 100CYB | 50~110 | 10~80 | 1450~2900 | 20~50% | 15~55 kW | 160~400 |
| 125CYB | 100~140 | 6~80 | 1450~2900 | 20~48% | 11~75 kW | 180~268 |
| 150CYB | 150~280 | 20~80 | 1450 | 40~52% | 22~90 kW | 260~380 |
| 200CYB | 200~450 | 6~50 | 980~1450 | 25~58% | 22~90 kW | 325~380 |
| 250CYB | 300~650 | 6~60 | 750~1450 | 28~65% | 11~160 kW | 280~420 |
A continuación le presentamos nuestros modelos para que elija
Vídeos
Mira el video para conocer las bombas de transferencia de productos químicos y ver ejemplos de sus aplicaciones.
Ventajas de las bombas de transferencia de productos químicos
Alta resistencia a la corrosión
El cuerpo de la bomba cuenta con un revestimiento de fluoroplástico (FEP) resistente a la corrosión, lo que permite el transporte prolongado de fluidos altamente corrosivos, tales como ácido sulfúrico (concentración ≤80%), ácido nítrico (concentración ≤50%), ácido clorhídrico (cualquier concentración) y sosa cáustica líquida
Resistencia a altas temperaturas
Los modelos estándar funcionan de manera confiable en un rango de temperaturas de entre -20 °C y 120 °C
Sellado fiable
Equipado con el nuevo sello mecánico de doble extremo desarrollado de forma independiente por Changyu, o con sellos mecánicos que cumplen con los protocolos de lavado de la norma API 682 para garantizar una estanqueidad total
Excelente resistencia al desgaste:
El diseño de impulsor semiabierto permite el paso de lodos que contienen partículas finas, al tiempo que mantiene los canales de flujo sin obstrucciones
Mayor duración del revestimiento
El revestimiento de FEP, con un espesor de 8 a 20 mm, utiliza tecnología de conformado sinterizado para garantizar la resistencia a las grietas y una vida útil prolongada
Aplicación versátil
Apto para soluciones ácidas y alcalinas transparentes, lodos corrosivos industriales, ácidos diluidos y aguas residuales en las industrias del ácido sulfúrico, los fertilizantes fosfatados y otras industrias relacionadas
Condiciones laborales
Para conocer el caudal, la potencia u otros parámetros específicos de determinados modelos, póngase en contacto con el fabricante para obtener una solución personalizada que se adapte a sus condiciones de funcionamiento.
| Artículo | Rango estándar / Requisitos | Personalización especial / Notas |
|---|---|---|
| Temperatura | -20 °C ~ 120 °C | — |
| Concentración media | ≤80% Ácido sulfúrico, ≤50% Ácido nítrico, cualquier tipo de ácido clorhídrico o álcali | Ciertos disolventes orgánicos y agentes reductores |
| Tolerancia a las partículas | Suspensiones con partículas blandas (impulsor semiabierto) | La dureza de las partículas requiere una validación personalizada |
| Caudal / Altura manométrica | Caudal: 5~2600 m³/h, Altura manométrica: ≤80 m | Los parámetros de mayor tamaño requieren un diseño no estándar |
| Requisitos operativos | 1. No utilice la válvula de entrada para regular el caudal (a fin de evitar la cavitación) 2. Secuencia de apagado: Cerrar la válvula de salida → Cortar la alimentación eléctrica → Cerrar el suministro de agua de refrigeración → Cerrar la válvula de entrada | — |
Consideraciones para la selección de bombas de transferencia de productos químicos corrosivos
- Detalles del medio: Indique el contenido de partículas, la dureza y la composición química para elegir el tipo de sello y la estructura del impulsor (abierto/cerrado) adecuados.
- Requisitos de protección contra explosiones: Hay disponibles motores a prueba de explosiones YA o motores a prueba de llamas YB opcionales.
- Requisitos de mantenimiento: Limpie a fondo los conductos de flujo durante las paradas prolongadas. Vacíe todo el líquido en entornos con bajas temperaturas para evitar daños por congelación.
Solicitud
La bomba de transferencia de productos químicos está diseñada para entornos con corrosión extrema y se utiliza ampliamente en:
Industria química
Transferencia de ácidos/álcalis: ácido sulfúrico, ácido clorhídrico, ácido nítrico, agua regia, sosa cáustica.
Disolventes orgánicos corrosivos: benceno, alcoholes, ésteres y lodos líquidos.
Medio ambiente y energía
Desulfuración y desnitrificación de gases de combustión: lodos húmedos de desulfuración de gases de combustión, aguas residuales que contienen azufre.
Tratamiento de aguas residuales industriales: aguas residuales de la industria de la galvanoplastia, del cuero, farmacéutica y otras industrias con alto índice de corrosión.
Metalurgia y minería
Fundición en húmedo: suspensiones de plomo, zinc y cobre, y electrolitos.
Sector del carbón: líquidos corrosivos y lodos de carbón en procesos químicos del carbón.
Otros sectores
Adecuado para el transporte higiénico o químico de lodos en las industrias alimentaria, farmacéutica, papelera y textil.
Fabricante y fábrica de bombas de transferencia química en China
Changyu es un fabricante y una fábrica especializados en bombas de transferencia de productos químicos, que cuenta con instalaciones de producción avanzadas y un equipo técnico especializado. Nuestra empresa cuenta con la certificación internacional del sistema de gestión de calidad ISO 9001, y nuestros productos cumplen con las normas CE, ATEX, EAC y API; además, hemos obtenido 25 patentes de invención.

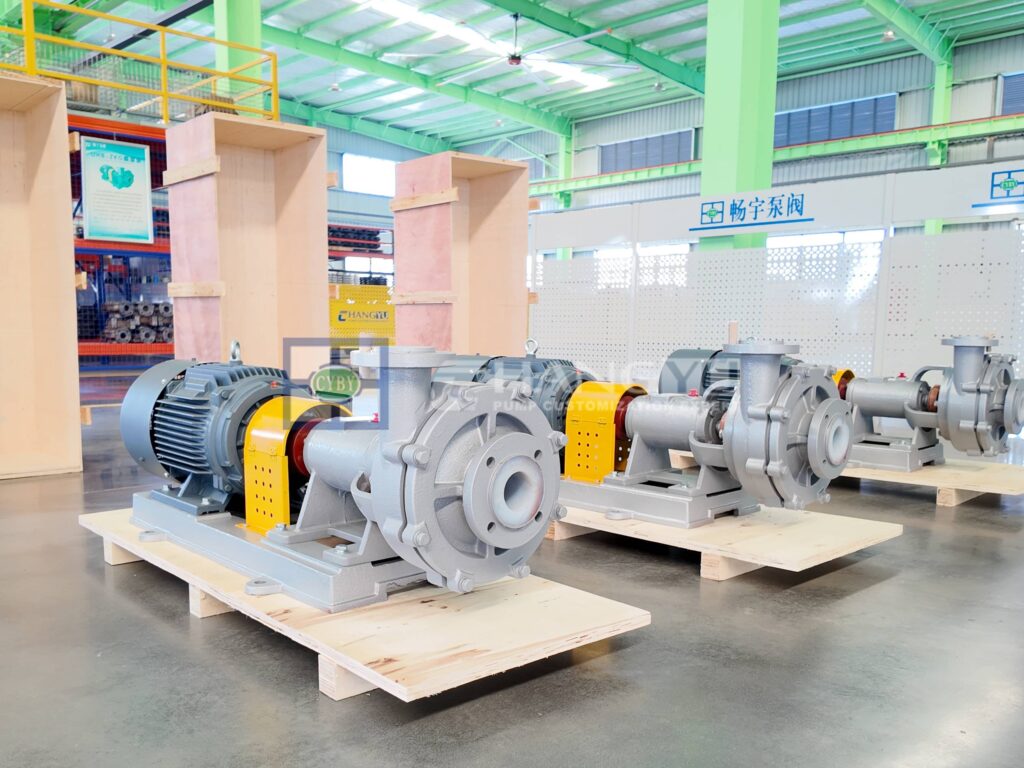

Exposición de fábrica
