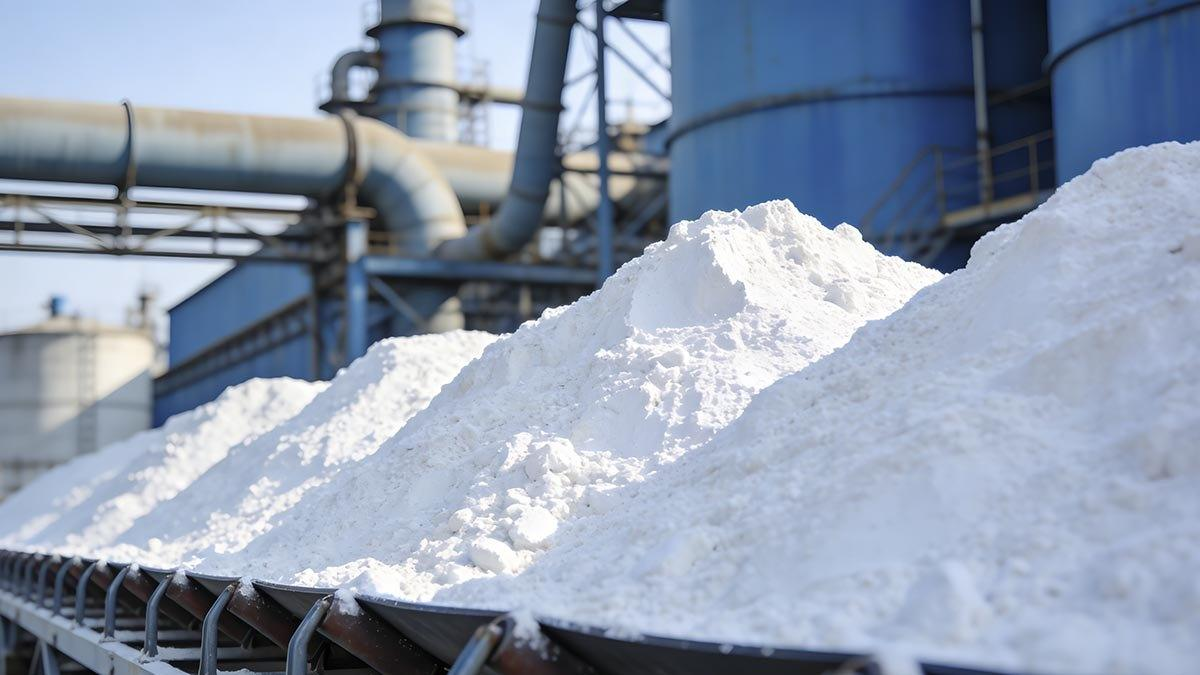

Solutions de pompes à boue pour l'industrie du dioxyde de titane
La production de dioxyde de titane par procédé au sulfate combine la corrosion par l'acide sulfurique avec des solides fins et abrasifs. La boue post-digestion, l'acide métatitanique hydrolysé, la boue de lavage, l'alimentation du filtre-presse et les eaux usées acides imposent chacun des exigences différentes à la pompe.
Pour les milieux acides compatibles contenant des particules fines, la pompe à revêtement en UHMW-PE de la série UHB de Changyu constitue la direction de sélection principale. Les séries en acier inoxydable et les séries de pompes à eau sont limitées aux services neutralisés, compatibles avec les alliages ou aux utilités propres. La sélection finale est basée sur la chimie réelle, la température, les solides, la taille des particules, la densité, la viscosité, le débit, la hauteur manométrique et les conditions d'aspiration.
Limites de fonctionnement standard de la série UHB : −20°C à 90°C. Jusqu'à 40% de solides constitue la plage de référence normale ; 40–45% nécessite un examen d'ingénierie d'application. Les services plus chauds, plus grossiers ou plus concentrés nécessitent une nouvelle évaluation des matériaux et de l'hydraulique.
Applications de pompage dans l'industrie du dioxyde de titane
Dans le procédé à l'acide sulfurique, l'ilménite ou le laitier de titane est digéré avec de l'acide sulfurique ; la solution contenant du titane subit une clarification, une concentration et une hydrolyse ; et le dioxyde de titane hydraté résultant est filtré, lavé, remis en suspension et déshydraté avant d'être calciné.
Voici les conditions de fonctionnement typiques de nos pompes à boue. Si vos conditions de fonctionnement spécifiques ne figurent pas ci-dessous, veuillez contacter notre équipe d'ingénierie pour une solution personnalisée.
Boue post-digestion / Boue d'acide métatitanique / Lavage et remise en suspension / Alimentation de filtre-presse / Eaux usées et utilités
Transfert de boue post-digestion
Médias traités :
Acide sulfurique / Liqueur de sulfate de titanyle / Minerai non dissous et fines minérales
Utilisation :
Après digestion et lixiviation, la boue peut contenir de l'acide sulfurique, des sulfates de titane et de fer dissous, du minerai non réagi et des particules fines insolubles. L'érosion chimique et l'abrasion par les particules se produisent simultanément, tandis que la température, la densité et la teneur en solides peuvent varier d'un lot à l'autre.
Nos pompes chimiques de la série UHB sont fabriquées en polyéthylène à ultra-haute masse moléculaire (UHMW-PE), parfaitement adapté aux fluides abrasifs et corrosifs.
S'il existe d'autres exigences concernant la température et la teneur en solides, nous devrons procéder à une nouvelle évaluation des matériaux et de l'hydraulique.
Pompes recommandées :
- Pompe à boues chimiques horizontale de la série UHB — direction principale pour les boues acides compatibles avec des solides fins
- Pompe à boue en acier inoxydable HB — uniquement après neutralisation ou lorsque les données de corrosion des alliages confirment la compatibilité
Considérations de sélection :
- Composition chimique complète et concentration d'acide
- Température normale, de démarrage et maximale
- Pourcentage de solides et s'il est exprimé en poids ou en volume
- Taille maximale des particules, dureté et tendance à la sédimentation
- Densité, viscosité, débit requis et hauteur manométrique totale
- Niveau du réservoir, tuyauterie d'aspiration et NPSH disponible
Pompe à boues chimiques horizontale de la série UHB
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues abrasives - Fabricant de pompes à boues en acier inoxydable série HB
Boue d'acide métatitanique hydrolysé
Médias traités :
Boue de dioxyde de titane hydraté / Liqueur mère acide / Particules fines de TiO₂
Utilisation :
L'hydrolyse crée des particules très fines de dioxyde de titane hydraté dans une phase liquide acide. La boue peut être abrasive, devient plus visqueuse à mesure que la concentration augmente et peut se déposer dans les sections à faible vitesse. Une aspiration instable, une recirculation excessive et un fonctionnement loin de la plage préférée peuvent accélérer l'usure.
La série UHB est la direction de produit principale pour les boues acides compatibles d'acide métatitanique contenant des particules fines. Les ingénieurs de Changyu confirment la taille de passage, la configuration de la roue, la vitesse de fonctionnement et le joint d'arbre après examen de la concentration, de la viscosité, des caractéristiques des particules et du point de service réel.
Pompes recommandées :
- Pompe résistante à la corrosion en UHMW-PE série UHB — pour les boues acides chimiquement compatibles contenant des particules fines
- Pompe à boues chimiques horizontale de la série UHB — pour les services nécessitant un passage de boue et une résistance à l'abrasion
Considérations de sélection :
- Concentration de la boue et variation par lot
- Distribution des particules fines et agglomérats éventuels
- Densité et viscosité à la température de fonctionnement
- Débit requis et hauteur manométrique du système
- Niveau d'aspiration et risque de sédimentation
- Matériaux d'étanchéité et eau de rinçage disponible
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues chimiques horizontale de la série UHB
Transfert de boue de lavage et de remise en suspension
Médias traités :
Boue de gâteau d'acide métatitanique / Liqueur de lavage acide / Suspension de solides fins remise en suspension
Utilisation :
Pendant le lavage et la remise en suspension, le gâteau de filtration est dilué, remis en suspension et filtré pour éliminer les impuretés solubles. Une campagne peut exposer la pompe à une concentration, une viscosité et un débit de circulation variables. Le service sélectionné doit donc couvrir toute la plage de fonctionnement, et non seulement un point normal.
Pour les boues acides chimiquement compatibles contenant des solides fins à 90°C ou moins, la série UHB combine la résistance à la corrosion du UHMW-PE avec une roue semi-ouverte adaptée aux liquides contenant des particules. Sélectionnez pour la concentration et la viscosité les plus élevées crédibles, et évitez les longues périodes à très faible débit.
Prévoyez un drain de point bas ou un raccord de rinçage là où les solides pourraient se déposer après l'arrêt. La pompe doit être remplie et purgée avant le démarrage ; le fonctionnement à sec n'est pas acceptable.
Pompes recommandées :
- Série UHB — choix principal pour les boues acides compatibles de lavage et de remise en suspension
- Pompe à eau CYW — alimentation en eau de lavage propre uniquement ; jamais pour la boue d'acide métatitanique
Considérations de sélection :
- Concentration minimale et maximale de la suspension
- Viscosité tout au long du cycle de lavage
- Plage de débit de circulation et de transfert
- Hauteur statique et pertes de charge
- Fréquence d'arrêt et séquence de rinçage
- Air entraîné éventuel provenant de la remise en suspension
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à eau centrifuge horizontale | Série CYW
Alimentation du filtre-presse pour la boue de dioxyde de titane
Médias traités :
Boue d'acide métatitanique / Boue de lavage / Alimentation de filtre à solides fins
Utilisation :
L'alimentation du filtre est un service variable. Au début, le système nécessite normalement un débit plus élevé à une résistance plus faible ; au fur et à mesure que le gâteau se forme, le débit diminue et la pression de refoulement augmente. La sélection de la pompe doit couvrir le cycle de filtration complet et la pression maximale crédible du système.
Une pompe centrifuge UHB n'est recommandée sous condition que si sa courbe complète, sa hauteur manométrique à débit nul, sa charge moteur, sa configuration d'étanchéité et sa pression de corps admissible correspondent au système de filtration. Si la pression finale requise ou le comportement de régulation se situe en dehors de la plage de sécurité d'une pompe centrifuge, un autre type de pompe ou une modification de l'arrangement du système est nécessaire plutôt que de surdimensionner une UHB standard.
La pression requise et la hauteur manométrique de la pompe ne sont pas interchangeables sauf si la densité de la suspension est incluse. Le corps de pompe, les brides, l'étanchéité, les vannes et la tuyauterie doivent tous avoir une classe de pression supérieure à la condition maximale possible.
Pompes recommandées :
- Série UHB — uniquement lorsque le cycle d'alimentation complet reste dans la courbe de pompe et la pression nominale sélectionnées
Considérations de sélection :
- Type de filtre, taille des plateaux, volume de chambre et nombre de chambres
- Débit d'alimentation initial et débit minimal en fin de cycle
- Pression d'alimentation normale et maximale
- Solides, taille des particules, densité et viscosité
- Durée du cycle et cycles par jour
- Régulation par VFD, vanne, bypass ou retour de pression
- Niveau d'aspiration, dimensions des tuyaux et séquence de nettoyage
Pompe à boues chimiques horizontale de la série UHB
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues abrasives - Fabricant de pompes à boues en acier inoxydable série HB
Eaux usées acides, neutralisation et eau utilitaire
Médias traités :
Filtrat acide / Fines titanifères / Suspension neutralisée / Eau de refroidissement et de lavage propre
Utilisation :
Les effluents de dioxyde de titane peuvent comprendre du filtrat acide, de l'eau de lavage de gaz, de l'eau de lavage et des fines titanifères en suspension. La composition varie selon la source et l'étape de neutralisation. Les matériaux mouillés ne doivent pas être sélectionnés uniquement en fonction du pH, car le type d'acide, la concentration, la température, les chlorures, les oxydants et les contaminants peuvent modifier le comportement à la corrosion.
Pour les eaux usées acides compatibles avec des solides fins en suspension, l'UHB reste la direction principale. Pour la suspension de traitement neutralisée, une pompe à suspension en acier inoxydable HB peut être envisagée après confirmation du pH, des chlorures, des sulfates, de la température et de la nuance d'alliage. La FY convient aux services de puisard ou de réservoir chimiquement compatibles, tandis que la CYE en acier inoxydable peut être évaluée pour les eaux usées quasi neutres nécessitant une amorce automatique.
Les CYW et CDL appartiennent uniquement au service d'eau propre. La CYW convient au transfert d'eau de refroidissement ou d'eau de lavage propre ; la CDL fournit une pression plus élevée pour la surpression d'eau de lavage sans solides. Aucune des deux séries ne doit être exposée à l'acide métatitanique, aux solides abrasifs ou à un entraînement d'acide non confirmé.
Pompes recommandées :
- UHB — eaux usées acides contenant des solides fins en suspension
- HB — suspension de traitement abrasive neutralisée après examen de l'alliage
- Exercice — service compatible de puisard et de réservoir
- Année civile — transfert d'eaux usées auto-amorçant quasi neutre
- CYW / CDL — eau utilitaire propre uniquement
Considérations de sélection :
- Source du flux de déchets et analyse complète
- Température maximale et cas de perturbation par contamination
- Teneur en solides, granulométrie et tendance à la sédimentation
- Niveau du puisard et hauteur d'aspiration requise
- Chimie de neutralisation et risque d'entartrage
- Débit, hauteur manométrique et pression requis
- Compatibilité de la nuance d'inox sélectionnée
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues abrasives - Fabricant de pompes à boues en acier inoxydable série HB
Pompe verticale submersible - Série FY en acier inoxydable
Pompe de transfert auto-amorçante pour eaux usées et boues | Série CYE
Pompe à eau centrifuge horizontale | Série CYW
Pompe centrifuge multicellulaire verticale de la série CDL
Sélection de la pompe selon les conditions du procédé
| Comment Sélectionner une Pompe à Boue pour Charbon Chimique par Procédé ? | Milieu typique et risque | Pompe Changyu recommandée |
|---|---|---|
| Boue post-digestion | Sels acides, résidus fins, température élevée possible | UHB dans les limites confirmées du UHMW-PE ; au-delà de 90 °C, une réévaluation est nécessaire |
| Boue d'acide métatitanique | TiO₂ hydraté fin, abrasion, sédimentation, variation de viscosité | UHB sélectionnée à partir des données complètes de suspension |
| Lavage et remise en suspension | Concentration variable et circulation hors point nominal | UHB avec examen de la plage de fonctionnement et du rinçage |
| Alimentation de filtre-presse | Débit décroissant et pression croissante | UHB uniquement lorsque le cycle complet reste dans les limites de courbe et de pression |
| Eaux usées acides avec fines | Chimie variable, corrosion et dépôt de solides | UHB après examen chimique complet |
| Suspension abrasive neutralisée | Solides de traitement, entartrage et risque de corrosion des alliages | HB après examen de la chimie et de la nuance d'inox |
| Puisard ou eaux usées quasi neutres | Niveau de liquide variable et solides en suspension limités | FY ou CYE en acier inoxydable lorsqu'ils sont compatibles |
| Eau de refroidissement ou de lavage propre | Service d'eau sans solides | CYW ; CDL lorsqu'une pression d'eau propre plus élevée est nécessaire |
Si vous n'êtes pas sûr de la pompe adaptée à votre service, envoyez les données du procédé à notre équipe d'ingénierie. Le modèle et le matériau ne sont confirmés qu'après examen de l'enveloppe de fonctionnement.
PRODUIT
Pompes recommandées pour l'industrie du dioxyde de titane
L'UHB est la série principale pour les suspensions corrosives compatibles contenant des solides fins. Les autres séries ci-dessous sont des choix conditionnels en aval ou pour services utilitaires propres—et non des substituts à l'UHB dans les suspensions d'acide sulfurique non neutralisées.
Série UHB
Option principale pour les suspensions compatibles post-digestion, l'acide métatitanique, les suspensions de lavage, l'alimentation de filtre conditionnelle et les eaux usées acides avec solides fins.
Pompe à boue en acier inoxydable HB
Option conditionnelle pour les résidus abrasifs neutralisés après confirmation de la compatibilité des alliages.
Pompe à eau horizontale CYW
Pour l'eau de refroidissement propre et le transfert d'eau de lavage propre uniquement ; pas pour les suspensions de TiO₂.
Pompe auto-amorçante CYE
Pour les eaux usées quasi neutres ou l'eau utilitaire sale nécessitant un amorçage automatique, avec de l'acier inoxydable spécifié le cas échéant.
Pourquoi choisir Changyu pour le pompage du dioxyde de titane ?
Anhui Changyu Pump and Valve Manufacturing Co, Ltd. a été fondée en 2006 et se spécialise dans les pompes industrielles pour les milieux corrosifs, abrasifs et autres milieux exigeants. Changyu exploite une installation de fabrication de 20 000 m² et fournit une sélection basée sur l'application pour le traitement chimique et les systèmes d'eau industriels.
Pour une usine de dioxyde de titane, les ingénieurs de Changyu examinent la chimie du milieu, les propriétés de la suspension, le service hydraulique, les conditions d'aspiration et le cycle de fonctionnement complet avant de confirmer le modèle, le matériau mouillé, la roue, l'étanchéité d'arbre, le moteur et les accessoires. Confirmez la certification et les documents du projet pour la configuration sélectionnée et le marché de destination.
Examen d'ingénierie avant devis
- Composition complète du milieu en conditions normales et perturbées
- Concentration et température maximales
- Pourcentage de solides, taille des particules, dureté, densité et viscosité
- Débit requis, hauteur statique, pertes de charge et hauteur manométrique totale
- Niveau du réservoir d'aspiration, disposition des conduites et NPSH disponible
- Fonctionnement continu ou intermittent et démarrages par heure
- Matériaux d'étanchéité, plan de rinçage ou de refroidissement
- Tension, fréquence, exigences en zone dangereuse et normes de raccordement
FAQ
Quelle pompe est adaptée à la suspension de dioxyde de titane ?
Pour les boues acides issues du procédé au sulfate contenant des particules fines, la série UHB de Changyu constitue le point de départ principal dans les limites chimiques, thermiques et hydrauliques confirmées. La sélection finale exige les données relatives à la composition acide, aux solides, à la taille des particules, à la densité, à la viscosité, au débit, à la hauteur manométrique et à l'aspiration.
Une pompe UHB peut-elle gérer la suspension de l'acide métatitanique ?
Oui, lorsque la température, la composition chimique, les solides, la viscosité, la taille des particules et le régime de service restent dans la plage confirmée du modèle sélectionné. Le nom du fluide seul ne suffit pas pour la sélection finale.
Quelle est la plage de température standard du UHB ?
La gamme standard UHB revêtue d'UHMW-PE s'étend de −20°C à 90°C. Au-delà de 90°C, une nouvelle évaluation du matériau et de la pompe est requise.
Le UHB peut-il traiter plus de 40% de solides ?
Jusqu'à 40%, il s'agit de la référence normale. Les applications de 40% à 45% nécessitent un examen séparé de la taille des particules, de la densité, de la viscosité, de la vitesse, des conditions d'aspiration et du point de fonctionnement. Au-delà de 45%, ne spécifiez pas un UHB standard sans une nouvelle évaluation technique.
Le UHB est-il toujours adapté à l'alimentation d'un filtre-presse ?
Non. L'adéquation dépend du cycle de filtration complet, de la pression maximale et du comportement en fin de courbe. Un autre type de pompe ou une autre configuration du système est nécessaire lorsque le service final se situe en dehors de la plage de fonctionnement sûre de la pompe centrifuge UHB.
Quand les pompes en acier inoxydable peuvent-elles être utilisées dans une usine de dioxyde de titane ?
Les pompes HB, FY ou CYE en acier inoxydable peuvent être évaluées pour des flux neutralisés ou autrement compatibles avec les alliages. Elles ne constituent pas des recommandations par défaut pour les boues de acide sulfurique non neutralisées.
