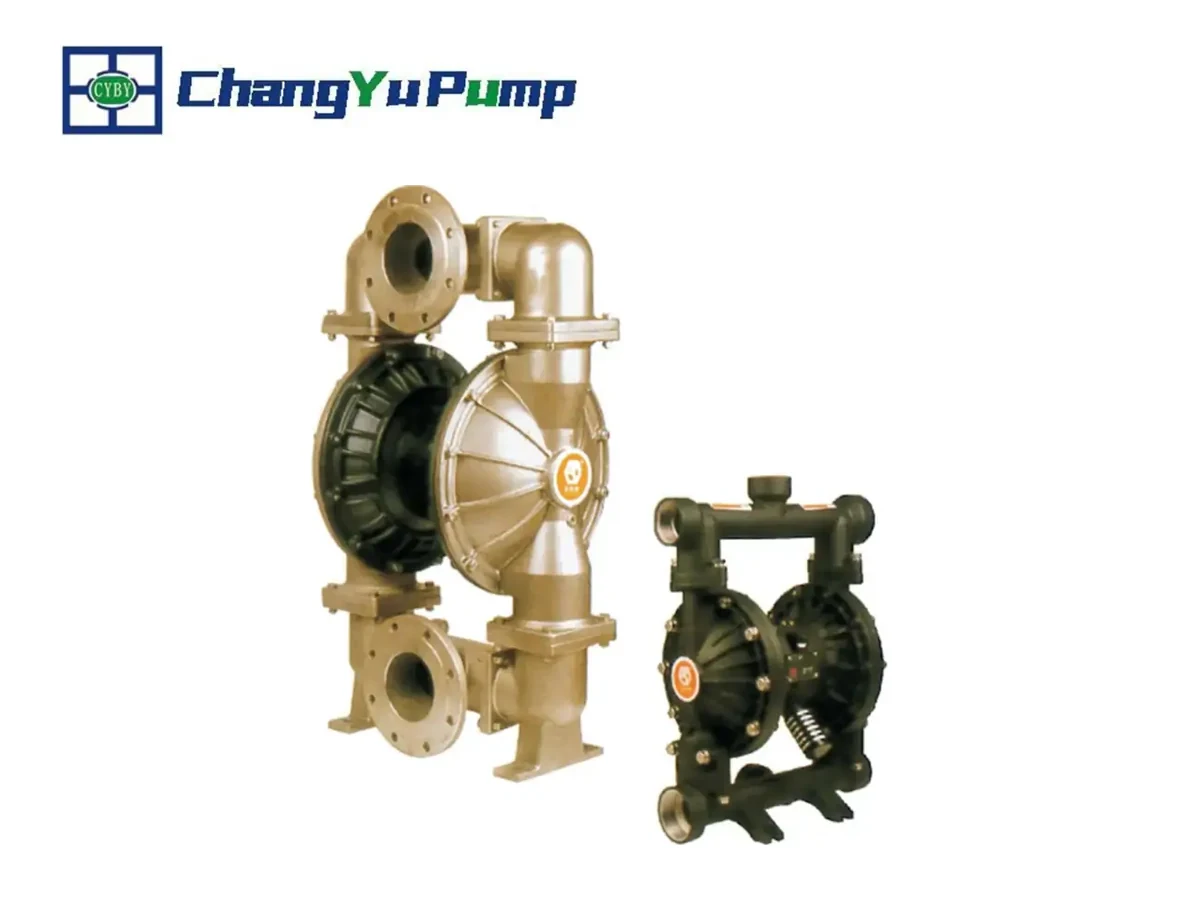

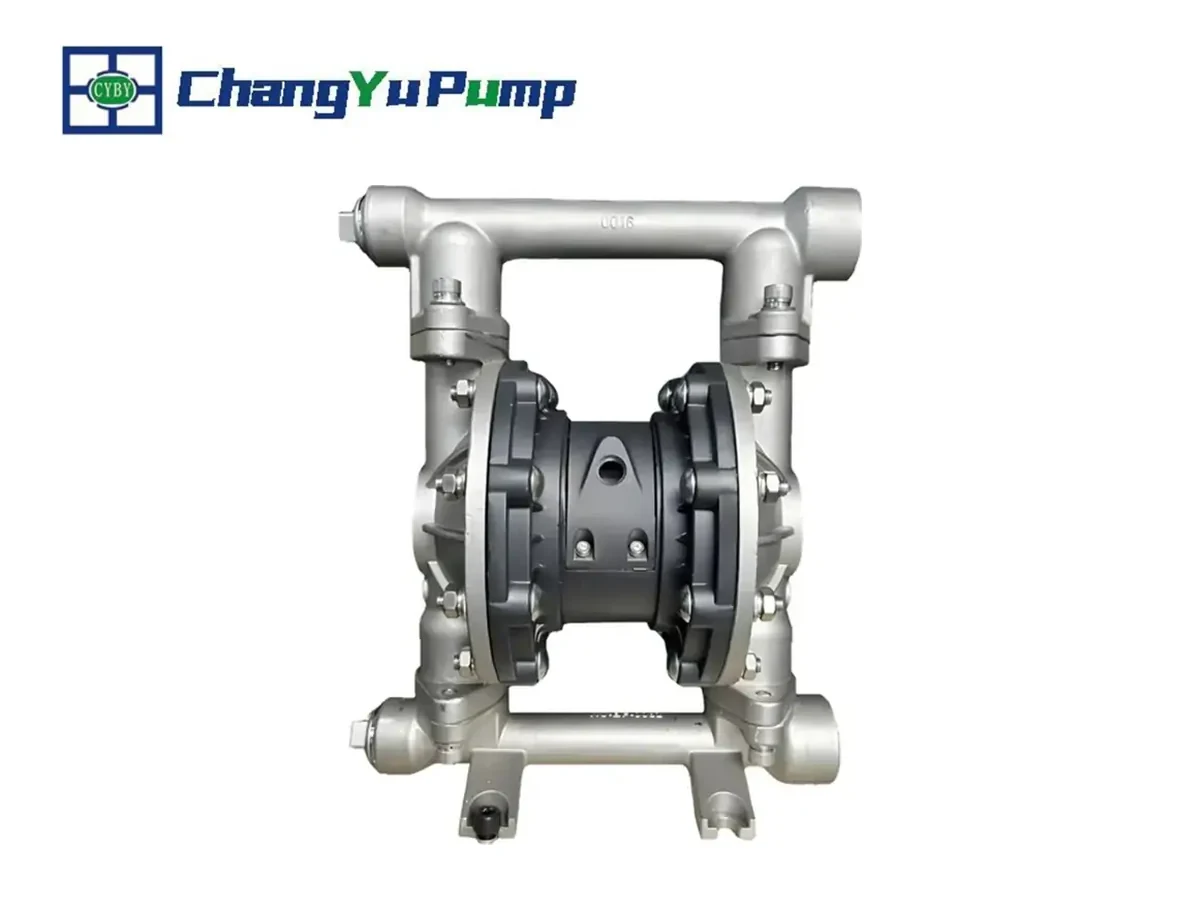

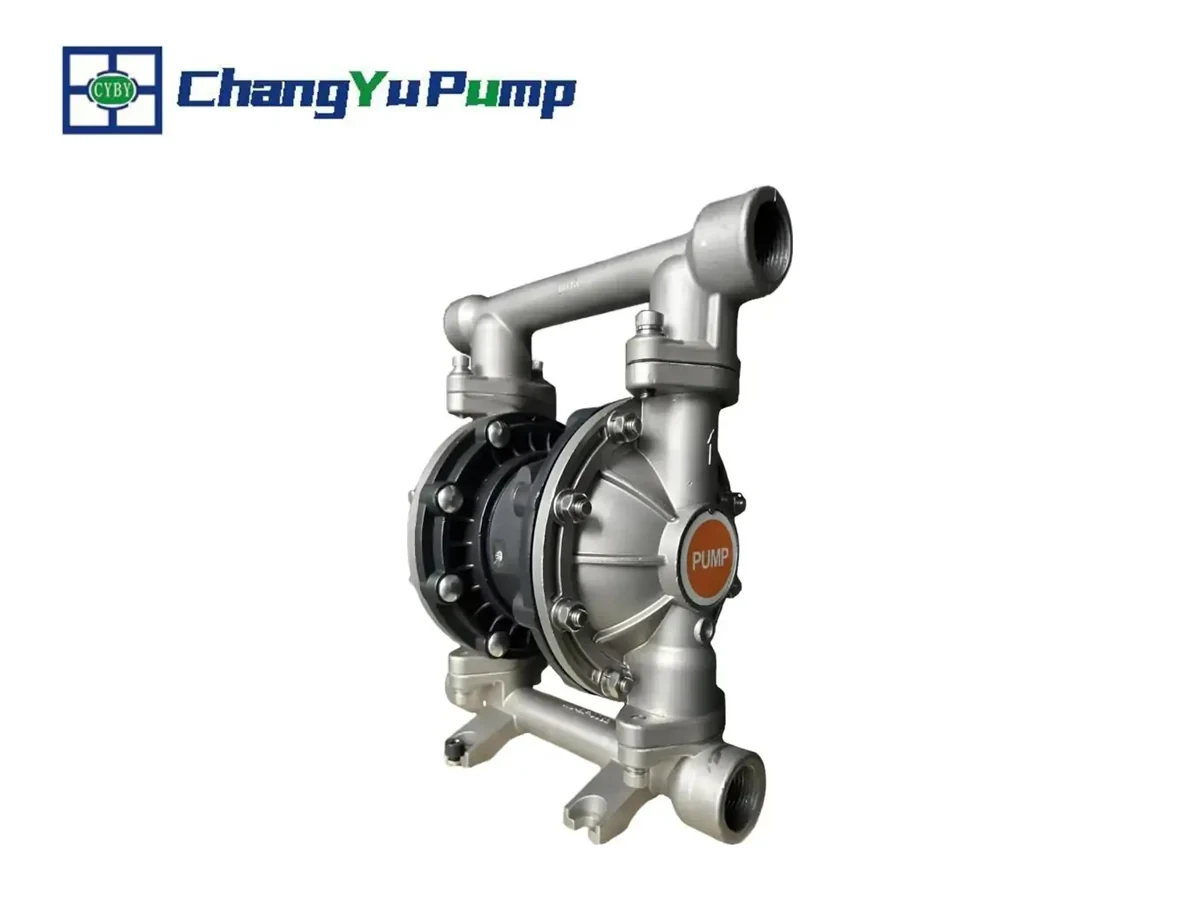

Pompe à double membrane pneumatique de la série BFQ
MISE À NIVEAU 2026 · QUATRIÈME GÉNÉRATION BFQ4
La pompe à double membrane pneumatique de la série BFQ, également appelée pompe à membrane chimique, offre des débits élevés, de fortes capacités d'auto-amorçage et une compatibilité avec de nombreux matériaux. Conçues spécifiquement pour les fluides corrosifs, abrasifs et volatils, elles conviennent à diverses applications industrielles. Pompes Changyu offrent des performances fiables et des solutions personnalisées flexibles afin de garantir la stabilité des opérations de production des entreprises.
|
Débit maximum d'utilisation : |
1041 L/min |
|---|---|
|
Pression de service maximale : |
0,84 MPa |
|
Hauteur maximale du siphon : |
7.6 m |
|
Taille maximale des particules solides : |
9,4 mm |
|
Matériaux du corps de la pompe : |
Acier moulé, fonte ductile, alliage d'aluminium, PP, acier inoxydable, PVDF |
Standard BFQ Series: The specifications shown here are general reference values for the standard BFQ range. View the latest fourth-generation BFQ4-25 specifications below.
Présentation du produit
La pompe pneumatique à double membrane de la série BFQ est une pompe pneumatique à double membrane conçue pour diverses applications industrielles de transfert de fluides. Alimentée par de l'air comprimé, elle fonctionne de manière stable grâce à la déformation réciproque de ses membranes, ce qui lui confère une grande stabilité, une durée de vie prolongée, un faible niveau de bruit, des vibrations minimales et une excellente résistance au colmatage. Sa construction de précision permet non seulement de gérer les transferts de fluides courants, mais aussi de traiter efficacement les fluides sensibles à la viscosité, à l'abrasion et à la corrosion.
Les pompes à diaphragme à commande pneumatique BFQ peuvent être fabriquées à partir de divers matériaux, notamment l'acier inoxydable, le polypropylène et le polyfluorure de vinylidène. Elles sont adaptées au traitement chimique, au traitement des eaux usées, aux revêtements, à l'exploitation minière et à d'autres environnements d'exploitation difficiles. Leur conception sans joint et à zéro fuite garantit une manipulation fiable des fluides volatils, toxiques ou corrosifs. Nous proposons des caractéristiques personnalisées pour répondre aux exigences spécifiques de débit, de pression et de température pour diverses applications. Pour les fonctions d'alimentation de filtre-presse, consultez notre guide des pompes à diaphragme pour filtre-presse pour comparer la série BFQ avec les pompes d'alimentation centrifuges avant de sélectionner une pompe.
2026 · DERNIÈRE GÉNÉRATION
Quelles sont les nouveautés de la quatrième génération BFQ4 ?
La conception BFQ4 combine la pompe à membrane et la fonction d'amortissement des pulsations dans un seul ensemble. Elle contribue à réduire la pulsation de refoulement et les vibrations tout en réduisant les équipements séparés et la tuyauterie de raccordement requis par une installation d'amortisseur externe.
- Amortissement intégré des pulsations : un ensemble combiné pompe et amortisseur.
- Installation compacte : moins d'équipements d'amortisseur externes et de tuyauterie de raccordement.
- Stabilité de transfert améliorée : conçue pour réduire les vibrations liées aux pulsations.
Principe de fonctionnement
- Activation de l'alimentation en air : L'air comprimé pénètre dans la pompe à membrane par l'entrée d'air et est dirigé par la vanne de distribution d'air vers un côté de la chambre d'air, ce qui déclenche le cycle de pompage.
- Mouvement du diaphragme : La pression de l'air pousse le diaphragme vers l'extérieur, tandis que la bielle entraîne le diaphragme opposé à se déplacer de manière synchronisée.
- Modification du volume de la chambre : Une chambre de pompage diminue de volume (course de refoulement) tandis que la chambre opposée augmente de volume (course d'aspiration).
- Vérifier le fonctionnement de la vanne : Pendant la course d'aspiration, le clapet d'entrée s'ouvre et aspire le fluide dans la chambre, tandis que le clapet de sortie reste fermé pour éviter le reflux.
- Commutation automatique de l'air : Lorsque la membrane atteint sa limite de course, la vanne d'air se déplace automatiquement, redirigeant l'air comprimé vers la chambre d'air opposée.
- Course de déchargement : La chambre qui se dilatait auparavant se contracte maintenant, ce qui ouvre le clapet anti-retour de sortie et décharge le fluide dans la canalisation.
- Réciprocité continue : Ce cycle alternatif d'aspiration et de refoulement se répète continuellement, produisant un flux de fluide stable et fiable sans nécessiter d'énergie électrique.
Spécifications
Changyu Pump propose une gamme complète de pompes pneumatiques à membrane de différentes tailles, matériaux et capacités de débit. Tous les modèles sont conçus pour traiter différentes viscosités, compatibilités chimiques et pressions de travail. Des configurations personnalisées - telles que les matériaux des membranes, les tailles de raccordement, les débits et les options du corps de pompe - sont également disponibles pour répondre aux exigences d'applications spécifiques. Vous trouverez ci-dessous les spécifications détaillées des différents modèles de la série BFQ :
| Modèle | Débit maximal (L/min) | Hauteur de chute maximale (m) | Hauteur d'aspiration maximale (m) | Pression de sortie (kg) | Taille de l'orifice (DN) | Entrée d'air (in) | Diamètre des particules (mm) |
|---|---|---|---|---|---|---|---|
| BFQ-25 | 116 | 84 | 5.48 | 8.4 | 25 | 1/2 | 3.2 |
| BFQ-40 | 378.5 | 84 | 5.48 | 8.4 | 40 | 1/2 | 4.8 |
| BFQ-50 | 568 | 84 | 5.48 | 8.4 | 50 | 1/2 | 6.4 |
| BFQ-80 | 1041 | 84 | 5.48 | 8.4 | 80 | 3/4 | 9.4 |

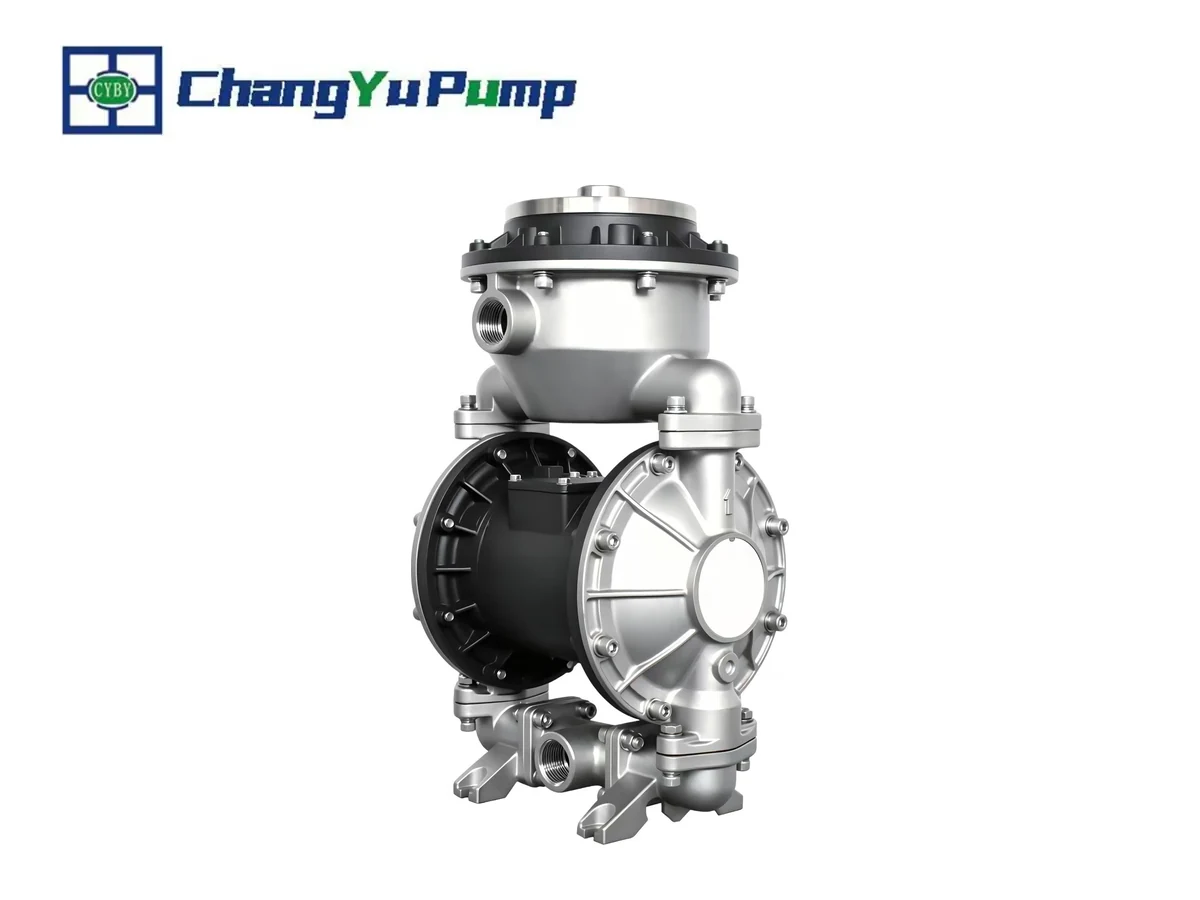

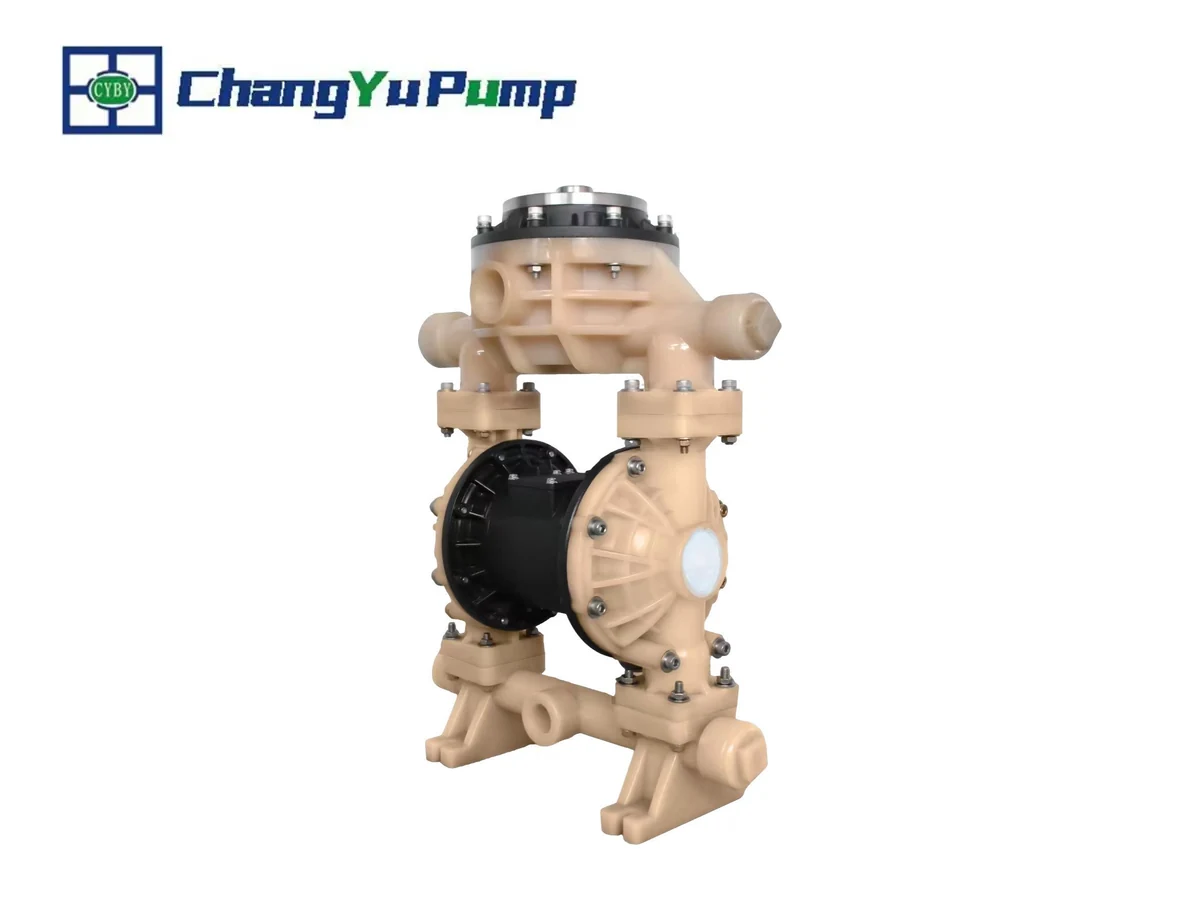

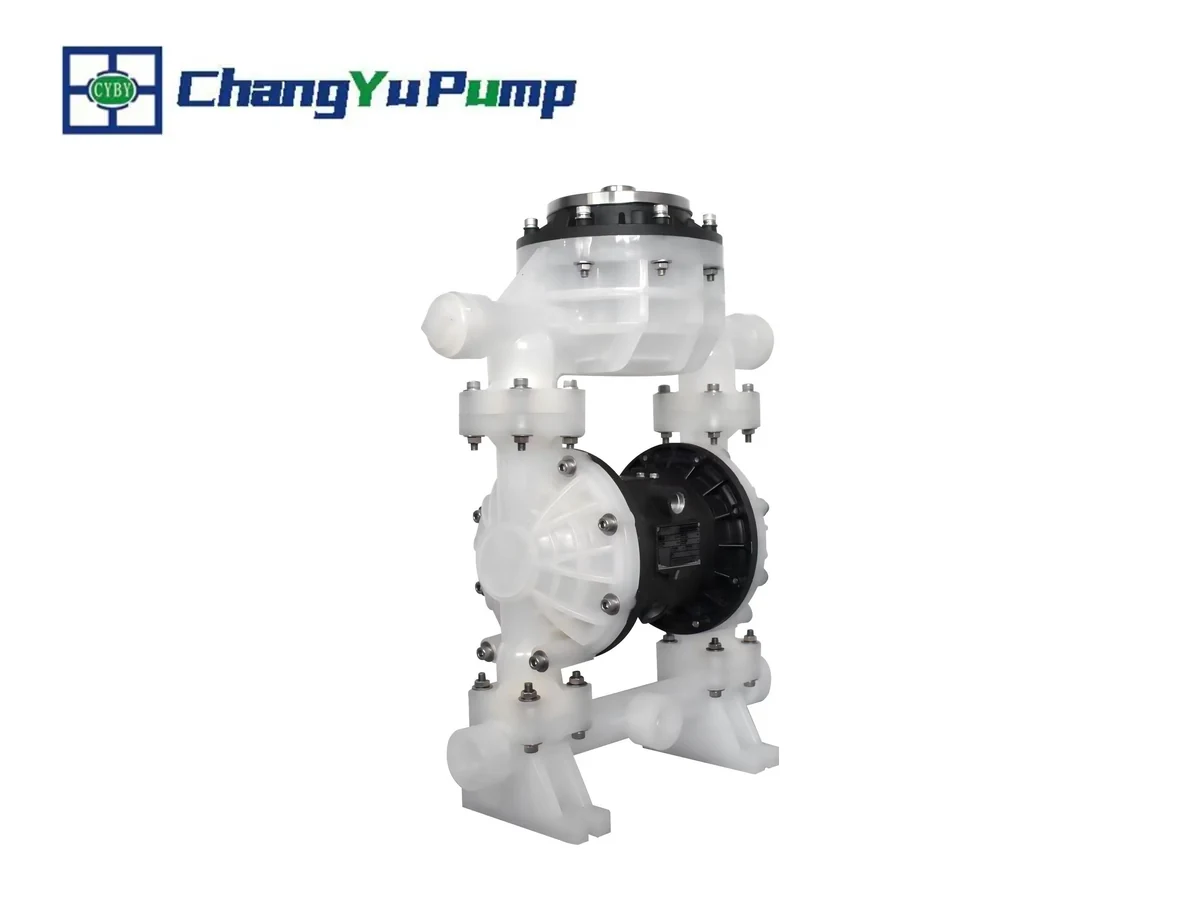

Modèle de quatrième génération : BFQ4-25
Le BFQ4-25 ajoute un amortissement intégré des pulsations. Ses spécifications sont présentées séparément des modèles BFQ standard ci-dessus.
| Modèle | Débit max (L/min) | Pression d'alimentation en air max (MPa) | Pression de refoulement max (MPa) | Taille maximale des particules (mm) |
|---|---|---|---|---|
| BFQ4-25 | 116 | 0.84 | 0.84 | 3.2 |
Les valeurs maximales sont des limites individuelles, et non un point de fonctionnement unique. Confirmez le service requis, les raccordements et les matériaux en contact avant la sélection.
Pièces détachées
The BFQ Series air-operated double diaphragm pump is mainly composed of two pumping chambers, flexible diaphragms, air distribution system, inlet/outlet check valves, and a corrosion-resistant pump body. The drawing below shows the standard BFQ construction and component names.
| Non. | Nom | Non. | Nom | Non. | Nom | Non. | Nom |
|---|---|---|---|---|---|---|---|
| 01 | Bague d'étanchéité de la tête de porc | 02 | Tête de cochon | 03 | Grand curseur | 04 | Petit curseur |
| 05 | Douille de tige d'assistance | 06 | Manchon de piston | 07 | Tige d'assistance | 08 | Joint torique de la tige d'assistance |
| 09 | Bague en V du piston | 10 | Piston | 11 | Grand joint torique de la glissière | 12 | Grand siège coulissant |
| 13 | Bloc de guidage | 14 | Joint du bloc de guidage | 15 | Couvercle supérieur (sortie) | 16 | Soupape à bille |
| 17 | Siège de la balle | 18 | Bague d'étanchéité du siège de la bille | 19 | Couvercle de soupape d'air | 20 | Joint de couvercle de soupape d'air |
| 21 | Colonne | 22 | Vis de la plaque de serrage | 23 | Plaque de serrage Joint torique | 24 | Plaque de serrage extérieure |
| 25 | Membrane en téflon | 26 | Triple membrane | 27 | Plaque de serrage intérieure | 28 | Plaque de membrane |
| 29 | Silencieux | 30 | Couvercle inférieur (entrée) | 31 | Couvercle de soupape d'air | 32 | Arbre de la bielle |
| 33 | Anneau en V | 34 | Bague de la tige de connexion | 35 | Joint de couvercle de soupape d'air |
Brochures produits
Prévisualisez la dernière conception de quatrième génération ou la gamme standard BFQ/BFD, puis téléchargez le PDF correspondant.
2026 · DERNIÈRE GÉNÉRATION
Quatrième génération BFQ4 — Brochure 2026
GAMME STANDARD BFQ / BFD
Pompes à membrane standard BFQ / BFD
Caractéristiques de la pompe pneumatique à double membrane
- Amortissement intégré des pulsations BFQ4 : Contribue à réduire la pulsation de refoulement et les vibrations liées aux pulsations.
- Installation compacte BFQ4 : Combine les fonctions de pompe et d'amortisseur pour économiser de l'espace d'installation et simplifier la tuyauterie de raccordement externe.
- Aucun amorçage n'est nécessaire, avec une hauteur maximale d'auto-amorçage de 5,48 mètres et une hauteur de chute de 84 mètres.
- Le passage des particules dépend du modèle sélectionné. Le BFQ4-25 gère des particules jusqu'à 3,2 mm ; consultez les spécifications correspondantes pour les modèles BFQ standard et confirmez l'adéquation pour les boues abrasives.
- La membrane isole complètement le fluide pompé des pièces mobiles, évitant ainsi les fuites externes. Lors de la manipulation de produits toxiques, volatils ou corrosifs, elle évite la contamination de l'environnement et les risques pour la sécurité des personnes.
- Aucune électricité n'est nécessaire, ce qui garantit un fonctionnement sûr et fiable dans les environnements inflammables ou explosifs.
- Facilité d'utilisation et fiabilité des performances. Le démarrage et l'arrêt ne nécessitent que l'ouverture et la fermeture de la vanne d'alimentation en air. Aucun dommage ne se produit en cas de fonctionnement à sec ou d'arrêt soudain. La fonction d'autoprotection arrête automatiquement la pompe en cas de surcharge et la redémarre lorsque la charge redevient normale.
- Cette pompe ne nécessite pas de lubrification à l'huile. Le fonctionnement à sec n'a pas d'effet négatif sur la pompe.
Application
La pompe pneumatique à membrane de la série BFQ est idéale pour les industries chimiques, des revêtements, alimentaires, pharmaceutiques, marines, minières, automobiles, céramiques, pétrolières et gazières, et des eaux usées. Elle traite facilement les fluides corrosifs, visqueux ou les boues. Pour des solutions sur mesure ou des demandes de renseignements, contactez-nous dès aujourd'hui pour trouver la pompe pneumatique à membrane idéale pour votre application.
- Industrie chimique : Convient pour les émulsions, le latex, les détergents, les adhésifs, les peintures et les encres, idéal pour les applications de pompes à membrane chimiques.
- Industrie des revêtements et des peintures : Parfait pour le broyage des matériaux, la filtration des peintures, les réservoirs de mélange, les machines de remplissage, le transport des réservoirs et les applications à faible cisaillement.
- Construction et services publics : Efficace dans le traitement de l'eau potable, le transfert d'huile, la livraison de carburant, l'assèchement de sites et les revêtements de protection.
- Transformation des aliments : Il est utilisé pour l'emballage alimentaire, le transfert de produits, la brasserie et les applications liées aux boissons ou aux aliments liquides.
- Marine et construction navale : Utilisés pour le transfert d'huile, la distribution de carburant, le pompage de cale, le drainage de pont, la manutention d'huile de cargaison et le transfert de lubrifiant.
- Industrie minière: Idéal pour le transfert d'huile, le pompage de boues minérales, l'assèchement des excavations et le drainage des tunnels.
- Produits pharmaceutiques et soins de la personne : Permet le transfert de lots, le dosage, l'alimentation en produits chimiques, les produits d'hygiène et le traitement des cosmétiques.
- Pâtes et papiers : Convient pour le transfert par lots, l'alimentation des réservoirs, le dosage, les agents de blanchiment, l'impression de conversion d'emballages souples, le latex et le transfert d'encre.
- Fabrication automobile : Permet le transfert d'huile, l'alimentation en carburant, le refroidissement de la machine, l'autonettoyage et la lubrification automatique.
- Industrie de la céramique : Fonctionne pour le dosage d'ingrédients, le mélange, les machines de coulée, le transfert de réservoirs, l'injection/le nettoyage de moules, le glaçage et la circulation de fond.
- Pétrole et gaz : Applicable aux champs de gaz naturel, aux plates-formes offshore, à la vidange des réservoirs de sédiments, au transfert de diesel, au nettoyage des fuites, au transfert et au traitement de la saumure.
- Traitement des eaux usées : Il traite les émulsions, le latex, les détergents, les adhésifs, les peintures et les encres, ce qui le rend idéal pour le pompage des eaux usées industrielles et le transfert de produits chimiques.
Voici une sélection de nos études de cas :
FAQS
Q6 : Quelle est la différence entre le BFQ standard et le BFQ4 de quatrième génération ?
La conception BFQ4 intègre un amortisseur de pulsations dans l'ensemble de la pompe pour contribuer à réduire la pulsation de refoulement et simplifier l'agencement de l'installation. Cette caractéristique est spécifique à la configuration BFQ4 ; elle ne s'applique pas à tous les modèles BFQ standard.
Q7 : Un BFQ4 peut-il remplacer directement une pompe BFQ existante ?
Vérifiez le débit et la pression requis, les dimensions et l'orientation des raccordements, les dimensions de montage, l'alimentation en air et les matériaux en contact avant de spécifier un remplacement. Envoyez le modèle de pompe existant et des photographies de l'installation afin que Changyu puisse évaluer la mise à niveau proposée.
