Aperçu du projet
| Élément du projet | Détails du projet |
|---|---|
| Date du projet | Mai 2025 |
| Type de Client | Société minière de métaux non ferreux |
| Pays | Congo. |
| Section d'application | Lixiviation |
| L'industrie | Exploitation minière de métaux non ferreux |
| Fluide pompé | Boue acide contenant des particules solides |
| Type de pompe | Pompe à boue résistante à la corrosion de la série UHB |
| Période d'Installation | 7 jours |
| Durée de Mise en Service | 2 jours |
| Exigences principales | Milieu acide, particules solides, transport continu |
| Objectif de l'application | Transfert de boue acide dans la section de lixiviation |
Contexte du projet
Ce projet était situé au Congo et impliquait le transfert de boue dans la section de lixiviation d'une mine de métaux non ferreux. Contrairement aux applications de liquides propres, la boue contenait à la fois des composants acides et des particules solides. Pendant le fonctionnement, les pièces en contact avec le fluide de la pompe devaient résister à la corrosion chimique du milieu acide ainsi qu'à l'usure mécanique causée par les particules solides traversant les passages d'écoulement.
Pour ce type d'application, le choix d'une pompe chimique conventionnelle seule ne suffit pas. Se concentrer uniquement sur la résistance à la corrosion peut négliger l'usure liée aux particules, tandis que se concentrer uniquement sur la résistance à l'usure nécessite une vérification minutieuse de la compatibilité des matériaux avec le milieu acide. Par conséquent, la considération clé pour ce projet était de sélectionner des matériaux appropriés pour la pompe et les pièces en contact avec le fluide en fonction des caractéristiques du fluide pompé.
Sur la base de ces conditions de fonctionnement, Changyu a fourni une pompe à boue pour milieux acides de la série UHB pour le transfert de boue acide.
Solution de Changyu
Pour les exigences de transfert de boue acide de ce projet, Changyu a sélectionné une pompe à boue résistante à la corrosion de la série UHB. Sur la base des conditions de fonctionnement du cas, la pompe a été configurée pour un débit de 80 m³/h et une hauteur manométrique de 35 m, utilisant une pompe 100UHB avec un moteur de 22 kW à 2900 tr/min.
La configuration de la pompe pour ce projet était la suivante :
| Élément de configuration | Configuration du projet |
| Type de pompe | Pompe à boue résistante à la corrosion UHB |
| Modèle spécifique | 100UHB |
| Fluide pompé | Boue acide contenant des particules solides |
| Débit de conception | 80 m³/h |
| Hauteur manométrique de conception | 35 m |
| Puissance du moteur | 22 kW |
| Vitesse | 2900 r/min |
| Solution matérielle | Revêtement polymère UHMW-PE |
| Application | Section de lixiviation |
La série UHB couvre une plage de débit de 3 à 2600 m³/h, une plage de hauteur manométrique de 5 à 100 m, une puissance moteur de 0,75 à 300 kW et une plage de température du fluide de -20 °C à 90 °C. Des configurations matérielles personnalisées sont également disponibles.
Pour plus de détails sur les produits, consultez notre page produit : Pompes à boues industrielles de la série UHB
Remarque : Les paramètres de produit ci-dessus sont fournis à des fins de présentation de cas et de référence pour la sélection. Les paramètres de performance varient selon le modèle de pompe et les conditions de fonctionnement. Le modèle final de pompe, le débit, la hauteur manométrique, la puissance moteur et la configuration matérielle doivent être déterminés en fonction du fluide pompé spécifique et des conditions du site. Pour une sélection précise, contactez les ingénieurs Changyu avec vos paramètres de fonctionnement.
Pourquoi Changyu a recommandé la série UHB
Le principal défi de ce projet était que le fluide pompé contenait à la fois des composants acides et des particules solides.
La série UHB utilise une UHMW-PE structure de revêtement pour répondre aux exigences combinées de résistance à la corrosion et à l'usure lors du traitement de boues corrosives. Cela la rend adaptée aux applications où la corrosion chimique et l'abrasion par particules se produisent simultanément.
Contrairement aux pompes principalement conçues pour les liquides propres, la série UHB utilise une structure de roue semi-ouverte adaptée au transport de boues corrosives contenant des particules solides.
Les systèmes de lixiviation peuvent également varier considérablement en capacité de traitement, ce qui entraîne des exigences différentes en matière de débit et de hauteur manométrique. La série UHB de Changyu couvre plusieurs spécifications, permettant la sélection de pompes pour des applications allant de conditions de faible débit au transfert de boue à grand volume. Sa plage globale couvre 3 à 2600 m³/h en débit et 5 à 100 m en hauteur manométrique.
Recommandations de sélection des ingénieurs Changyu
Pour un projet de transfert de boue acide, les paramètres suivants doivent être fournis lors de la demande de devis et de la sélection de la pompe.
Confirmer le débit et la hauteur manométrique requis
Le débit et la hauteur manométrique sont les paramètres de base pour la sélection d'une pompe centrifuge.
Par exemple, le point de fonctionnement de référence dans ce projet était de 80 m³/h à 35 m de hauteur manométrique. Si le débit réel du système augmente à 100 m³/h ou si la hauteur manométrique du système change, le modèle de pompe et la puissance moteur doivent être revérifiés plutôt que d'appliquer directement la configuration d'origine.
Fournir des informations complètes sur le fluide
Décrire simplement le fluide comme “ boue acide ” ne suffit pas pour la sélection des matériaux.
Les ingénieurs doivent également connaître :
- Type d'acide spécifique
- Concentration d'acide
- Température de la boue
- Teneur en solides
- Taille des particules solides
- Dureté des particules
- Densité de la boue
Ces paramètres affectent directement la sélection des matériaux de la pompe, de la structure et du modèle.
Considérer à la fois la corrosion et l'usure
Lorsque le fluide contient à la fois des composants acides et des particules minérales, la sélection des matériaux de la pompe ne doit pas être basée uniquement sur la concentration d'acide. Les conditions réelles nécessitent une évaluation à la fois de la corrosion chimique et de l'abrasion par particules pour déterminer le revêtement et la configuration appropriés des pièces en contact avec le fluide.
Ceci est particulièrement important lors de la sélection d'une pompe à boue résistante aux acides ou de la comparaison de différentes pompes à boue anti-acide pour les applications de traitement des minéraux.
Ne pas choisir la pompe uniquement en fonction du diamètre de la tuyauterie
Le diamètre de la tuyauterie peut servir de référence pour le choix de la pompe, mais il ne peut pas remplacer les calculs de débit et de hauteur manométrique. Le modèle final de la pompe doit être déterminé en fonction de la résistance du système, de la longueur de la tuyauterie, de la hauteur statique, des vannes, des coudes et d'autres conditions de fonctionnement réelles.
Installation et mise en service
Le projet a été installé en mai 2025. Pour l'installation d'une pompe à boue, en plus de l'installation de la pompe elle-même, les raccordements de tuyauterie d'entrée et de sortie, la fixation de la fondation, l'alignement de l'accouplement, le sens de rotation du moteur, l'étanchéité et les conditions de lubrification doivent être vérifiés.
Pour une pompe à boue minière utilisée dans une section de lixiviation, ces vérifications d'installation sont importantes pour garantir que l'équipement fonctionne dans les conditions prévues.

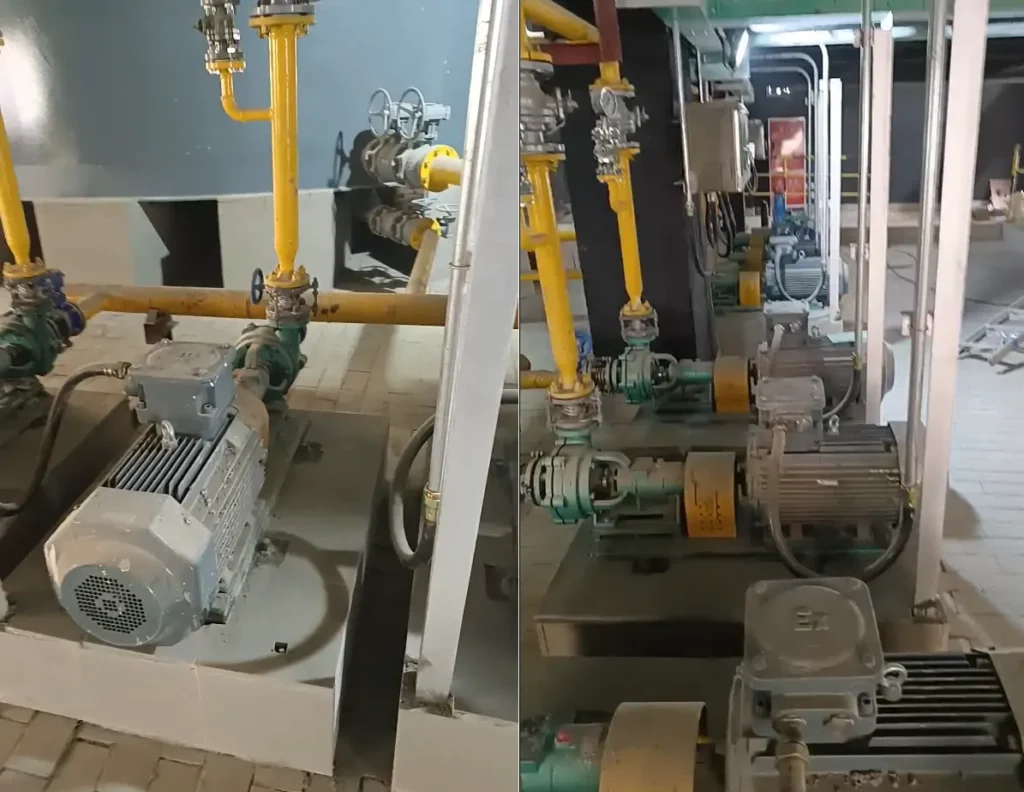

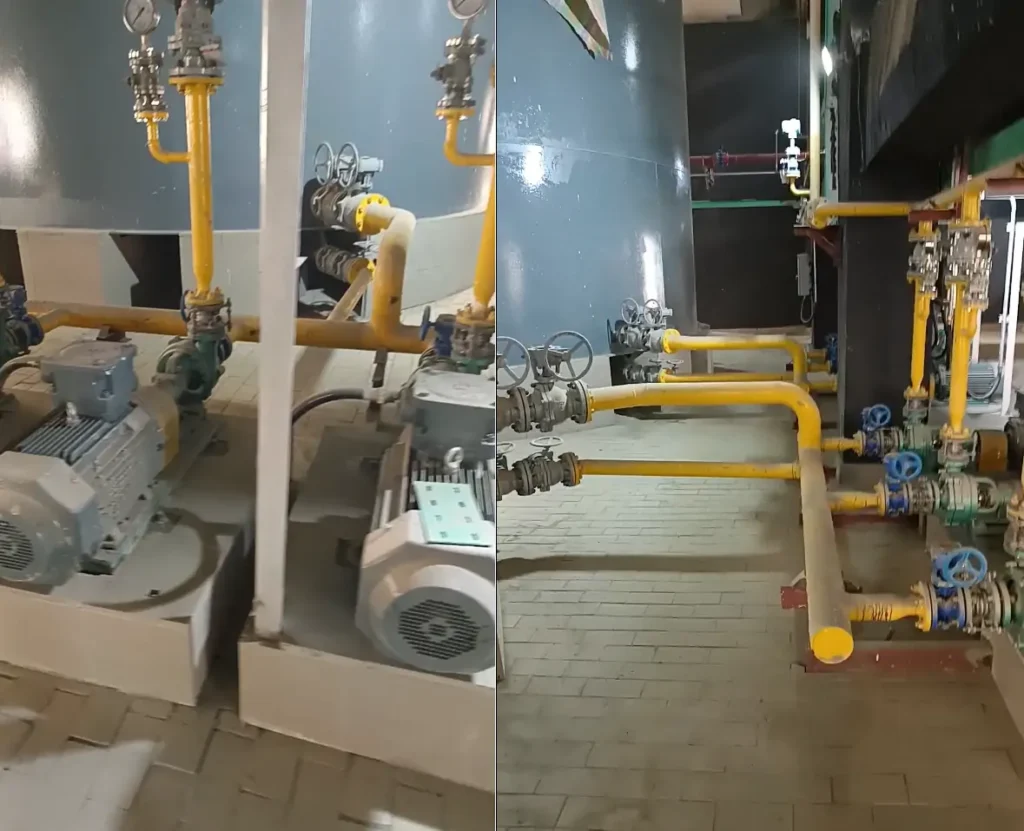

Fonctionnement sur site des pompes à boue pour milieux acides
Conclusion
Le transfert de boue acide impose des exigences plus strictes aux pompes que le transfert conventionnel de liquide acide. Les composants acides créent des problèmes de corrosion, tandis que les particules solides provoquent une usure continue. Les matériaux et la structure de la pompe doivent donc répondre à ces deux conditions.
Pour ce projet, Changyu a fourni une pompe à boue pour milieux acides de la série UHB pour le transfert de boue acide dans la section de lixiviation d'une mine de métaux non ferreux au Congo. La pompe a été configurée en fonction du débit, de la hauteur manométrique et des caractéristiques du milieu requis.
La série UHB est adaptée aux acides, aux alcalis, aux boues corrosives et aux boues contenant des particules solides. Elle couvre une plage de débit de 3 à 2 600 m³/h et une plage de hauteur manométrique de 5 à 100 m, permettant de sélectionner différentes spécifications de pompe pour différents besoins de transfert de boue.
Pour les projets impliquant des boues acides, des boues contenant des solides ou le transport hydrométallurgique, fournissez le débit réel, la hauteur manométrique, la composition du milieu, la teneur en solides et la taille des particules aux ingénieurs de Changyu. L'équipe d'ingénierie peut alors déterminer le modèle de pompe et la configuration des matériaux appropriés en fonction des conditions de fonctionnement spécifiques.
