Resposta rápida
A slurry dewatering pump é uma bomba especializada projetada para alimentar lodo espessado, rejeitos ou polpas minerais em filter presses, belt presses ou centrífugas para remoção mecânica de água. Diferentemente das bombas centrífugas de polpa padrão, as bombas de desaguamento devem fornecer vazão estável contra o aumento acentuado da pressão de descarga à medida que o bolo de filtração se forma. Quatro fatores principais de seleção:
- O tipo de bomba deve corresponder à curva de pressão do desaguamento: Bombas de cavidade progressiva e bombas de diafragma — ambos projetos de deslocamento positivo — mantêm a vazão à medida que a pressão aumenta ao longo do ciclo de desaguamento. Bombas centrífugas padrão perdem vazão rapidamente quando a pressão do sistema excede aproximadamente 70–80% do ponto de melhor eficiência (BEP) da bomba, tornando-as inadequadas para as etapas de compressão de alta pressão e manutenção de pressão da operação de filter press.
- Os materiais de desgaste devem resistir à abrasão de alta pressão e ao ataque químico: A combinação de pressão elevada e sólidos abrasivos — areia, grão mineral, rejeitos — acelera o desgaste além do que os materiais padrão de bombas de polpa podem suportar em baixa pressão. Os elastômeros do estator, revestimentos do rotor e materiais da carcaça devem ser selecionados com base na química específica do lodo e nas características das partículas.
- A bomba deve acomodar o ciclo operacional completo: A alimentação do filter press progride através de enchimento rápido (baixa pressão, alta vazão), compressão de alta pressão (vazão reduzida) e etapas de manutenção de pressão. A bomba e seu sistema de controle devem se adaptar a toda essa faixa sem superaquecimento, sobrecarga ou operação em condições hidráulicas instáveis.
- A operação intermitente requer medidas de proteção específicas: A maioria dos sistemas de desaguamento opera em ciclos em lote. Entre os ciclos, o lodo permanece estagnado na carcaça da bomba, criando condições para sedimentação de sólidos, corrosão e — com certos elastômeros — degradação química devido a aditivos de tratamento.
Estações de tratamento de águas residuais municipais e operações de processamento mineral compartilham um objetivo comum: converter polpas de alto volume e baixo teor de sólidos em bolo de filtração compacto e transportável. A bomba que alimenta o equipamento de desaguamento é o componente mais sensível operacionalmente nesse processo. Uma bomba centrífuga de polpa corretamente especificada para descarga de moinho ou transferência de rejeitos — aplicações com pressão de descarga relativamente estável — encontrará limitações hidráulicas fundamentais quando conectada a um filter press. À medida que o bolo de filtração se acumula e a resistência ao fluxo aumenta, a bomba centrífuga se move para a esquerda em sua curva de desempenho em direção ao shut-off. O fluxo torna-se instável, a vibração aumenta e a bomba opera em uma região hidráulica para a qual não foi projetada para sustentar. O dano resultante — falhas de selo, sobrecarga do rolamento, deflexão do eixo — não é um defeito da bomba, mas uma consequência previsível da aplicação do tipo errado de bomba a uma aplicação de desaguamento de pressão variável.
A Changyu Pump especificou e forneceu bombas para serviço de desaguamento em tratamento de lodo municipal e processamento mineral por mais de duas décadas. Este guia fornece a estrutura organizada para selecionar o tipo de bomba, materiais de desgaste e estratégia de controle para aplicações de desaguamento de polpa.
Por Que as Bombas de Desaguamento de Polpa Precisam de Projeto Especial?
As aplicações de desaguamento impõem três demandas simultâneas que as distinguem do serviço geral de transferência de polpa.
Perfil de pressão variável: Diferentemente da transferência de rejeitos ou descarga de moinho — onde a bomba opera contra uma pressão de descarga relativamente constante — a pressão de alimentação do filter press aumenta de quase atmosférica para 8–15 bar ou mais ao longo de um único ciclo de desaguamento. A bomba deve continuar fornecendo vazão em toda essa faixa de pressão. A característica de vazão de uma bomba centrífuga é inerentemente decrescente com a pressão; uma bomba de deslocamento positivo fornece vazão que é amplamente independente da pressão de descarga. Essa diferença hidráulica fundamental determina a seleção do tipo de bomba para serviço de desaguamento.
Desgaste acelerado sob pressão: Partículas abrasivas no lodo — areia de sílica, grão mineral, precipitados metálicos — causam desgaste a uma taxa que aumenta com a pressão operacional. A mesma partícula que produz vida útil de desgaste aceitável a 2–3 bar em uma aplicação de transferência pode reduzir a vida do componente para semanas ou meses a 10–12 bar em serviço de desaguamento. A seleção de material deve levar em conta essa aceleração do desgaste dependente da pressão.
Exposição a fluido estagnado entre ciclos: Em sistemas de desaguamento operados em lote, a bomba experimenta períodos alternados de operação e tempo ocioso. Durante os períodos ociosos, o lodo permanece na carcaça da bomba e na câmara do selo. Os sólidos sedimentam e compactam. Produtos químicos de tratamento — polímeros, cal, cloreto férrico — podem continuar a reagir com os materiais da bomba. Elastômeros que têm bom desempenho durante a operação dinâmica podem degradar quando expostos a lodo estagnado e quimicamente ativo por períodos prolongados.
Quais São os Melhores Tipos de Bomba para Aplicações de Desaguamento de Polpa?
Três tipos de bomba atendem aplicações de desaguamento, cada um com uma característica hidráulica distinta que determina sua adequação para diferentes estágios do ciclo de desaguamento.
Bomba de Cavidade Progressiva:
Um rotor metálico de hélice única gira excentricamente dentro de um estator elastomérico de hélice dupla. Cada rotação avança um volume fixo de fluido através de uma série de cavidades seladas, produzindo vazão que é proporcional à velocidade e quase independente da pressão de descarga. Essa característica de vazão constante torna a bomba de cavidade progressiva a bomba de alimentação primária preferida para desaguamento em filter press — ela fornece vazão estável desde o enchimento atmosférico inicial até a etapa de compressão de alta pressão, sem a queda de vazão que limita o desempenho da bomba centrífuga.
O estator é um componente de desgaste consumível. A vida útil do estator é determinada pela abrasividade do lodo, pela velocidade operacional e pela seleção do elastômero. O tratamento da superfície do rotor — cromagem dura ou revestimento cerâmico — influencia diretamente a vida útil tanto do rotor quanto do estator. Para aplicações de desaguamento, um rotor cromado ou revestido com cerâmica combinado com um elastômero de estator resistente à abrasão geralmente prolonga a vida útil por um fator de dois a três em comparação com combinações padrão de rotor e estator.
Bomba de Diafragma (Operada a Ar ou Elétrica):
As bombas de diafragma utilizam uma membrana flexível acionada por ar comprimido (AODD) ou motor elétrico (EODD) para deslocar o fluido. O diafragma isola o fluido bombeado do mecanismo de acionamento, eliminando selos de eixo dinâmicos — uma vantagem ao bombear lodo abrasivo ou quimicamente agressivo. As bombas de diafragma lidam com sólidos grandes, material fibroso e lodo de alta viscosidade sem entupir. Elas toleram operação contra descarga fechada durante o estágio final de retenção de pressão — quando a resistência do bolo de filtro é máxima e o fluxo se aproxima de zero.
O fluxo de descarga da bomba de diafragma é pulsante, não contínuo. Amortecedores de pulsação são recomendados para aplicações onde a precisão da medição de fluxo a jusante é necessária ou onde a vibração da tubulação devido a pulsos de pressão é uma preocupação. A vida útil do diafragma depende dos efeitos combinados da pressão operacional, frequência do curso e abrasividade do lodo.
Bomba Centrífuga (Rotor Aberto ou Vortex):
As bombas centrífugas atendem ao estágio inicial de enchimento rápido do ciclo de desaguamento, quando as câmaras do filtro prensa estão vazias e a pressão de descarga é baixa. Sua alta capacidade de fluxo em baixa altura manométrica enche a prensa rapidamente — uma região hidráulica onde as bombas centrífugas operam eficientemente. No entanto, uma vez que a pressão de descarga sobe para a faixa acima de 70–80% do BEP da bomba, o fluxo se torna instável, a vibração aumenta, e a operação continuada nesta região causa danos mecânicos progressivos.
Bombas centrífugas não são recomendadas como a única bomba de alimentação do filtro prensa para aplicações onde o ciclo de desaguamento inclui um estágio de compressão de alta pressão. Elas são aplicadas adequadamente como bombas de carga enchendo a prensa durante o estágio inicial de baixa pressão, com uma bomba de cavidade progressiva ou de diafragma assumindo os estágios de alta pressão e retenção de pressão.
Comparação de Tipos de Bomba para Aplicações de Desaguamento:
| Tipo de bomba | Capacidade de pressão | Caraterística do fluxo | Manuseamento de sólidos | Melhor aplicação |
|---|---|---|---|---|
| Cavidade progressiva | 6–24 bar (multi-estágio) | Quase constante com a pressão | Boa — lida com areia, lodo e rejeitos finos | Alimentação primária do filtro prensa; todos os estágios de desaguamento |
| Diafragma (AODD/EODD) | Até 8–15 bar | Pulsante; quase constante com a pressão | Excelente — passa sólidos grandes, material fibroso e partículas grossas | Lodo com alto teor de sólidos; alimentação de desaguamento fibrosa ou grossa |
| Centrífuga (rotor aberto/vortex) | O fluxo diminui acima de 70–80% do BEP | Decrescente com a pressão | Boa em baixa pressão; perda de fluxo em alta pressão | Apenas enchimento rápido inicial; não para estágios de alta pressão |
Engenheiros da Changyu Pump recomendam: Para desaguamento de lodo municipal, a bomba de cavidade progressiva é a bomba de alimentação primária preferida. Ela lida com o ciclo completo de desaguamento — desde o enchimento inicial até a compressão de alta pressão e retenção de pressão — sem as limitações hidráulicas que afetam as bombas centrífugas em pressões de descarga elevadas. O mecanismo previsível de desgaste do estator permite o agendamento de manutenção planejada em vez de reparos de emergência. Bombas de diafragma são especificadas quando o lodo contém sólidos grandes, material fibroso ou trapos que poderiam ficar alojados na interface rotor-estator de uma bomba de cavidade progressiva. Bombas centrífugas são aplicadas adequadamente como bombas de carga durante o estágio inicial de enchimento de baixa pressão e não devem ser especificadas como a única bomba para aplicações que envolvem desaguamento de alta pressão.
Quais Materiais São Melhores para Bombas de Desaguamento de Polpa de Alta Pressão?
Os efeitos combinados de pressão operacional elevada e sólidos abrasivos em serviço de desaguamento exigem seleção de materiais que considere tanto o desgaste mecânico quanto a compatibilidade química. Materiais que têm desempenho aceitável em aplicações de transferência de baixa pressão podem falhar rapidamente sob condições de desaguamento.
Materiais da Bomba de Cavidade Progressiva:
| Componente | Material | Aplicação | Limitações |
|---|---|---|---|
| Estator | Borracha natural (NR) | Lodo fino e não oleoso; águas residuais municipais padrão | Não para lodo oleoso ou temperaturas acima de 70°C |
| Estator | Borracha nitrílica (NBR) | Lodo oleoso; águas residuais industriais com hidrocarbonetos; lodo condicionado com polímero | Não para produtos químicos oxidantes fortes |
| Estator | Fluoroelastômero (FKM) | Lodo de alta temperatura; desaguamento na indústria química com ácidos ou hidrocarbonetos | Não compatível com cetonas ou ésteres; temperatura máxima de serviço de 120°C em aplicações de estator |
| Rotor | Aço cromado duro | Lodo abrasivo padrão; mais econômico para abrasão moderada | A camada de cromo desgasta com o tempo; eventual recromagem ou substituição necessária |
| Rotor | Revestido com cerâmica | Rejeitos minerais altamente abrasivos; lodo com alto teor de areia ou grão | Custo inicial mais alto que o cromado |
| Rotor | Aço inoxidável duplex | Lodo corrosivo; desaguamento industrial ácido | Menor resistência ao desgaste do que rotores revestidos |
Materiais da Bomba Centrífuga para Serviço de Desaguamento:
| Componente | Material | Aplicação | Limitações |
|---|---|---|---|
| Carcaça / rotor | CrMo alto cromo (600–700 HB) | Rejeitos minerais abrasivos; lodo com pH neutro | Corrói em condições ácidas abaixo de pH 4 |
| Carcaça / rotor | Aço inoxidável 316 | Lodo industrial corrosivo; desaguamento ácido | Menor resistência ao desgaste do que CrMo |
| Carcaça / rotor | Forro em UHMW-PE | Corrosão combinada e abrasão moderada; escolha econômica para estágios de baixa a moderada pressão (< 10 bar) | Não recomendado para estágios de compressão de alta pressão acima de 10 bar — risco de deformação ou descolamento do revestimento sob pressão sustentada alta |
| Vedação do veio | Selo mecânico duplo com fluido de barreira | Desaguamento contínuo; evita a entrada de lodo no alojamento do rolamento | Requer fornecimento e monitoramento de fluido de barreira limpo |
| Vedação do veio | Embalagem de gaxeta com expelidor | Instalações remotas onde o fornecimento de fluido de barreira não está disponível; tolera algum vazamento | Não para lodo perigoso ou tóxico onde qualquer vazamento é inaceitável |
Engenheiros da Changyu Pump observaram em instalações de bombas de desaguamento: A seleção do elastômero do estator é o fator mais influente na vida útil da bomba de cavidade progressiva. Estatores de borracha natural padrão em lodo contendo areia fina ou grão podem exigir substituição após 500–1.000 horas de operação. Especificar um elastômero de alta resistência à abrasão combinado com um rotor revestido de cerâmica pode estender a vida útil do estator para 3.000–5.000 horas ou mais. O prêmio de custo do material é recuperado pela redução da frequência de substituição e pela eliminação de eventos de parada não planejada. Para bombas centrífugas aplicadas no estágio de enchimento inicial, o revestimento de UHMW-PE fornece proteção eficaz combinada contra desgaste e corrosão em pressões moderadas, mas seu uso deve ser limitado a pressões abaixo de 10 bar devido às restrições mecânicas da ligação entre o revestimento e a carcaça sob carga sustentada.
Como Adaptar Bombas de Desaguamento de Polpa ao Ciclo Operacional do Filtro Prensa?
O ciclo de desaguamento do filtro prensa progride por estágios distintos, cada um exigindo uma vazão diferente da bomba. Uma bomba que não consegue se adaptar a esses estágios — ou um sistema de controle que não gerencia a transição entre os estágios — comprometerá a produtividade do desaguamento ou a confiabilidade da bomba.
Estágio 1 — Enchimento Rápido: As câmaras vazias do filtro prensa apresentam resistência mínima ao fluxo. A bomba deve fornecer a vazão máxima para encher as câmaras rapidamente — a produtividade do tempo de ciclo depende da minimização deste estágio. Uma bomba centrífuga de carga pode complementar a bomba de deslocamento positivo primária durante o enchimento rápido para acelerar o processo, desde que seja isolada antes que a pressão suba para sua faixa operacional instável.
Estágio 2 — Compressão de Alta Pressão: À medida que a torta de filtração se acumula contra as placas do filtro prensa, a resistência ao fluxo aumenta progressivamente. A bomba deve continuar fornecendo vazão com pressão crescente, enquanto a taxa de fluxo diminui naturalmente. Bombas de cavidade progressiva com acionamentos de frequência variável (VFD) adaptam-se de forma eficaz — a velocidade da bomba é reduzida à medida que a pressão aumenta, ajustando a saída da bomba à demanda do filtro prensa, ao mesmo tempo que reduz a taxa de desgaste do estator em velocidades mais baixas.
Estágio 3 — Manutenção de Pressão: O fluxo se aproxima de zero à medida que a torta atinge sua densidade prática máxima. A bomba deve manter a pressão do sistema sem fornecer fluxo significativo. Uma válvula de alívio de pressão ou linha de desvio protege a bomba de operar contra uma descarga totalmente fechada. Para bombas de diafragma, este estágio é gerenciado inerentemente — a bomba simplesmente para contra a pressão de descarga sem danos. Para bombas de cavidade progressiva, o VFD reduz a velocidade ao mínimo, e a válvula de alívio fornece proteção adicional.
Estratégia de Controle para Bombas de Desaguamento de Velocidade Variável:
Um VFD com feedback de transdutor de pressão permite o ajuste automático de velocidade ao longo do ciclo de desaguamento. A lógica de controle segue uma sequência simples: iniciar em alta velocidade durante o enchimento rápido; reduzir progressivamente a velocidade à medida que a pressão de descarga aumenta; manter a velocidade mínima durante a manutenção de pressão. Esta estratégia maximiza simultaneamente a vazão durante o estágio de enchimento — quando a bomba pode operar em sua velocidade produtiva mais alta — e minimiza o desgaste do estator durante o estágio de alta pressão, quando a velocidade mais baixa reduz tanto a geração de calor por atrito quanto a carga mecânica sobre o elastômero.
Estudo de Caso de Bomba de Desaguamento de Polpa: Prolongando a Vida Útil da Bomba de Alimentação do Filtro Prensa em uma Estação de Desaguamento de Lodo Municipal
Uma estação de tratamento de águas residuais municipal operava duas bombas centrífugas alimentando um filtro prensa de placas e quadros para desaguamento de lodo primário e secundário misto. O lodo continha areia fina e grão do sistema de coleta de esgoto, e a estação usava polímero catiônico para condicionamento antes do desaguamento.
As bombas centrífugas tiveram desempenho adequado durante o estágio de enchimento inicial — quando a pressão de descarga era baixa e a vazão era alta — mas encontraram problemas operacionais significativos à medida que cada ciclo de desaguamento progredia. Uma vez que a pressão de descarga excedeu aproximadamente 5 bar, as bombas se moveram para a esquerda em suas curvas de desempenho para a região de baixa vazão e alta vibração. Os selos mecânicos falharam repetidamente — três substituições de selo por bomba foram documentadas em um período de 12 meses. Os níveis de vibração excederam os limites recomendados pelo fabricante da bomba durante o estágio de compressão de pressão. Além disso, os rotores fechados acumularam material fibroso e exigiram desmontagem para limpeza manual entre os lotes de desaguamento.
A Changyu Pump substituiu as bombas centrífugas por bombas de cavidade progressiva especificadas com estatores de NBR — selecionados para compatibilidade com o lodo condicionado com polímero — e rotores cromados duros. VFDs com feedback de transdutor de pressão foram instalados para permitir o ajuste automático de velocidade ao longo do ciclo de desaguamento. O sistema de controle foi programado para iniciar as bombas em alta velocidade durante o enchimento rápido, reduzir progressivamente a velocidade à medida que a pressão de descarga aumentava e manter a velocidade mínima durante o estágio de manutenção de pressão.
Resultados após dois anos de operação contínua: A velocidade operacional mais baixa e o projeto hidráulico balanceado das bombas de cavidade progressiva reduziram significativamente a carga nas faces do selo em comparação com as bombas centrífugas operando fora de seu BEP. As falhas do selo mecânico foram eliminadas. O intervalo de substituição do estator estabilizou em aproximadamente 18 meses sob as condições operacionais da estação. O tempo de ciclo do filtro prensa foi reduzido em aproximadamente 15% — o desempenho consistente de alta pressão das bombas de cavidade progressiva, combinado com o controle VFD, comprimiu a duração do estágio de compressão em comparação com a operação anterior da bomba centrífuga, que se tornava ineficiente à medida que a pressão aumentava.
Conclusão principal: Bombas centrífugas operando além de sua faixa de pressão de projeto em serviço de desaguamento experimentam desgaste acelerado do selo, vibração elevada e danos mecânicos progressivos. Bombas de cavidade progressiva — com sua característica de deslocamento positivo de fluxo constante, controle de velocidade variável e desgaste previsível do estator — fornecem a compatibilidade hidráulica e a previsibilidade de manutenção que as aplicações de desaguamento em filtro prensa exigem.
Soluções de Bombas de Desaguamento de Polpa da Changyu Pump
A Changyu Pump fabrica séries de bombas configuradas para aplicações de desaguamento em tratamento de lodo municipal e processamento mineral. A tabela de produtos abaixo associa cada série à sua aplicação de desaguamento adequada.
| Aplicação | Desafio primário | Séries recomendadas | Característica principal |
|---|---|---|---|
| Desaguamento de lodo municipal | Lodo condicionado com areia + polímero | Série UHB | Revestido com UHMW-PE; resistência combinada ao desgaste e à corrosão para estágios de baixa a moderada pressão |
| Lodo industrial corrosivo | Ataque químico por ácidos ou solventes | Série CYB-ZKJ | Revestido com FEP/PFA; inércia química máxima para filtrado agressivo de desaguamento ou lodo quimicamente condicionado |
| Desaguamento de rejeitos minerais | Abrasão extrema + alta pressão | Série PGY | Partes molhadas em liga de alto cromo; capacidade de alta pressão para estágios de compressão em filtros prensa |
| Sistemas de limpeza / lavagem | Corrosão por água de lavagem e agentes de limpeza | Série HB | Construção em aço inoxidável; múltiplos graus de liga disponíveis |

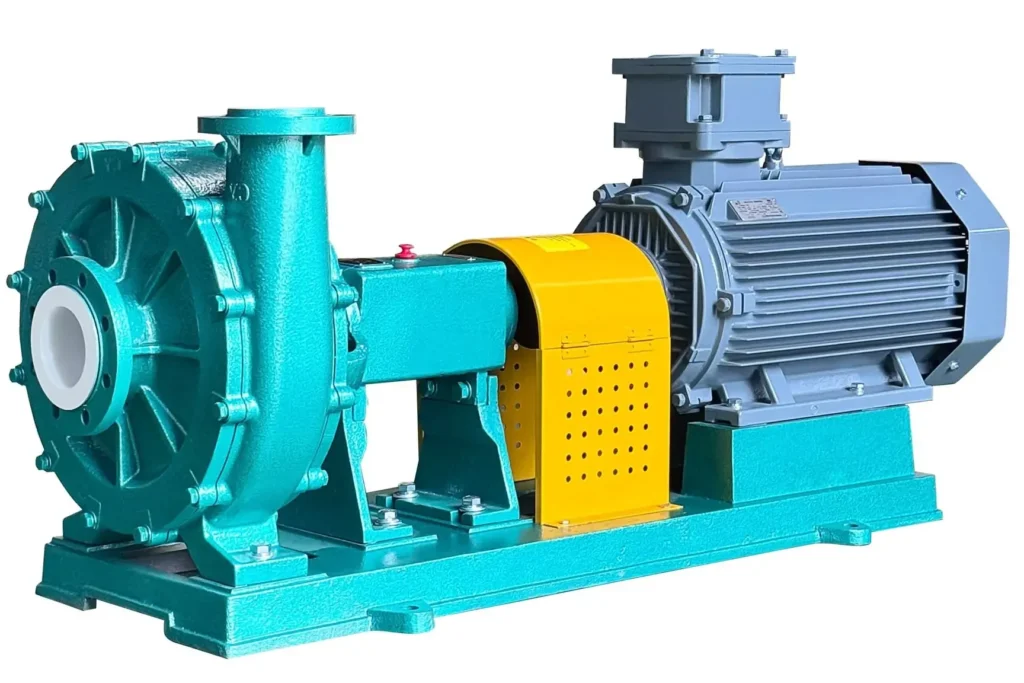

Bomba de aço revestida com UHMW-PE para suspensões cerâmicas abrasivas. Todas as superfícies molhadas são não metálicas. Vazões de até 2.600 m³/h. Faixa de temperatura de -20°C a 90°C.
Bomba centrífuga com revestimento de aço e UHMW-PE para os estágios de enchimento rápido e baixa a moderada pressão dos ciclos de desaguamento. Todas as superfícies molhadas são não metálicas, proporcionando resistência combinada ao desgaste e à corrosão. Mais adequada para aplicações onde a pressão de descarga não excede 10 bar — para estágios de compressão de maior pressão, recomenda-se bombas de cavidade progressiva ou de liga de alto cromo.
| Parâmetro | Especificação |
|---|---|
| Caudal | 3-2,600 m³/h |
| Cabeça | 5-100 m |
| Potência do motor | 0,75-300 kW |
| Temperatura | -20°C a 90°C |
| Material do forro | UHMW-PE |
Bomba revestida com FEP/PFA para esmaltes cerâmicos contendo aditivos orgânicos corrosivos ou solventes. O revestimento de fluoropolímero fornece inércia química máxima, tornando-a adequada para esmaltes especiais onde mesmo a interação de material traço é inaceitável.
Bomba centrífuga revestida com FEP/PFA para aplicações de desaguamento industrial quimicamente agressivas — filtrado ácido, lodo condicionado com solvente ou lamas de desaguamento contendo produtos químicos de tratamento oxidativo. O revestimento de fluoropolímero isola o corpo da bomba do fluido bombeado, proporcionando resistência química equivalente à construção em fluoropolímero sólido.
| Parâmetro | Especificação |
|---|---|
| Caudal | 3-2,600 m³/h |
| Cabeça | 5-100 m |
| Potência do motor | 0,75-300 kW |
| Temperatura | -80°C a 120°C |
| Materiais de revestimento | FEP (padrão), PFA (opção para altas temperaturas) |
Projetada para condições de alta altura manométrica e desgaste severo. O design de carcaça dupla permite a substituição das partes molhadas sem desmontar a tubulação. Disponível em ligas de alto cromo (BTMCr27, Cr28, Cr33) para rejeitos abrasivos de ouro, ferro e cobre. Altura manométrica máxima de aproximadamente 100 metros — adequada para transporte de rejeitos de longa distância.
Projetada para condições de alta pressão e desgaste severo no desaguamento de rejeitos minerais. O design de carcaça dupla permite a substituição das partes molhadas sem desmontar a tubulação — uma vantagem significativa de manutenção em instalações de filtros prensa, onde o acesso à bomba é frequentemente limitado. As partes molhadas em liga de alto cromo (BTMCr27, Cr28, Cr33) fornecem a resistência à abrasão necessária para estágios de compressão de rejeitos de alta pressão. Opções em aço inoxidável duplex disponíveis para aplicações combinadas de corrosão e abrasão.
| Parâmetro | Especificação |
|---|---|
| Caudal | 117–976 m³/h |
| Cabeça | 21,1–101,6 m |
| Potência do motor | 22–560 kW |
| Velocidade | 730 / 980 / 1.480 r/min |
| Materiais | BTMCr27 / BTMCr28 / BTMCr33 / aço inoxidável duplex |
Série HB — Bomba Centrífuga de Aço Inoxidável
Bomba centrífuga horizontal conforme ISO 2858 com construção molhada totalmente em aço inoxidável. Adequada para lavagem de sistemas de desaguamento, circulação de soluções de limpeza e transferência de água de serviço não abrasiva em plantas de desaguamento. Disponível nos graus 304, 316L, 2205 e 2507 para corresponder ao perfil de corrosão da aplicação específica.
| Parâmetro | Especificação |
|---|---|
| Caudal | 10-60 m³/h |
| Cabeça | 20-120 m |
| Potência do motor | 3-45 kW |
| Velocidade | 2.900 r/min |
| Temperatura | -20°C a 120°C |
| Materiais | 304 / 316L / 2205 / 2507 |
Perguntas Frequentes sobre Bombas de Desaguamento de Lama
P: Por que uma bomba centrífuga não pode servir como a única bomba de alimentação de filtro prensa?
R: A vazão da bomba centrífuga diminui à medida que a pressão de descarga aumenta. Durante um ciclo de desaguamento em filtro prensa, a pressão aumenta de quase atmosférica para 8–15 bar ou mais à medida que a torta de filtração se forma. Uma vez que a pressão do sistema excede aproximadamente 70–80% do BEP da bomba, a vazão se torna instável, a vibração aumenta, e a operação contínua causa danos progressivos ao selo e ao rolamento. Uma bomba centrífuga pode servir como bomba de carga durante o estágio inicial de enchimento de baixa pressão, mas uma bomba de deslocamento positivo — de cavidade progressiva ou diafragma — deve lidar com os estágios de compressão de alta pressão e manutenção de pressão.
P: Qual é o tipo de bomba preferido para desaguamento de lodo municipal?
R: Bombas de cavidade progressiva são o padrão estabelecido para alimentação de filtros prensa municipais. Sua característica de deslocamento positivo de vazão constante lida com o ciclo completo de desaguamento — desde o enchimento inicial até a compressão de alta pressão — sem as limitações hidráulicas das bombas centrífugas. A substituição do estator é um evento de manutenção planejada com intervalos previsíveis com base nas características do lodo e nas horas de operação.
P: Quanto tempo duram os estatores das bombas de cavidade progressiva em serviço de desaguamento?
R: A vida útil do estator em serviço de desaguamento varia de aproximadamente 500 horas de operação (lodo abrasivo com areia ou cascalho, estator padrão de borracha natural) a mais de 5.000 horas (lodo fino e não abrasivo com elastômero de alta resistência à abrasão e rotor revestido de cerâmica). O teor de cascalho do lodo é o fator dominante que determina o intervalo de substituição do estator.
P: Bombas de diafragma podem ser usadas para alimentação de filtro prensa?
R: Bombas de diafragma são uma escolha adequada para alimentação de filtro prensa, particularmente quando o lodo contém sólidos grandes, material fibroso ou trapos que poderiam ficar presos em uma bomba de cavidade progressiva. Elas toleram operação contra descarga fechada durante o estágio final de manutenção de pressão. Amortecedores de pulsação são recomendados para suavizar o fluxo de descarga e reduzir a vibração da tubulação.
P: Como devo controlar a velocidade da bomba durante o ciclo de desaguamento?
R: Um inversor de frequência com feedback de transdutor de pressão fornece ajuste automático de velocidade ao longo do ciclo de desaguamento. A bomba parte em alta velocidade durante o enchimento rápido para maximizar a produtividade, reduz progressivamente a velocidade à medida que a pressão de descarga aumenta durante o estágio de compressão — o que simultaneamente reduz o desgaste do estator — e mantém a velocidade mínima durante a manutenção de pressão. Essa estratégia de controle otimiza tanto a produtividade quanto a vida útil da bomba.
Lista de verificação de prevenção do engenheiro de bombas da Changyu
- Não especifique uma bomba centrífuga como a única bomba de alimentação de filtro prensa para aplicações que envolvam desaguamento de alta pressão. Ela operará fora de sua faixa de projeto à medida que a pressão aumenta, causando danos acelerados ao selo e ao rolamento. Use uma bomba centrífuga apenas para o estágio inicial de enchimento de baixa pressão, complementada por uma bomba de cavidade progressiva ou diafragma para os estágios de alta pressão.
- Combine o elastômero do estator tanto com a abrasividade do lodo quanto com o ambiente químico. NBR para lodo oleoso ou condicionado com polímero. Borracha natural para lodo municipal fino e não oleoso. FKM para desaguamento de alta temperatura ou da indústria química — mas verifique a compatibilidade química, particularmente com cetonas e ésteres.
- Especifique rotores cromados ou revestidos de cerâmica quando o lodo contiver areia, cascalho ou partículas minerais. O custo do revestimento é recuperado através de maior vida útil do estator e menor frequência de substituição.
- Instale uma válvula de alívio de pressão ou linha de desvio para proteger a bomba durante o estágio final de retenção de pressão, quando a vazão se aproxima de zero e a bomba opera contra a pressão máxima do sistema.
- Use controle VFD com feedback de transdutor de pressão. Este único investimento reduz simultaneamente o desgaste do estator (através de velocidade mais baixa durante o estágio de alta pressão), o consumo de energia e o tempo total do ciclo.
- Lave a bomba com água limpa após cada lote de desaguamento. O lodo deixado estagnado na carcaça da bomba entre os ciclos sedimenta, compacta e pode causar danos severos na partida — particularmente aos elastômeros do estator e às faces do selo mecânico.
- Mantenha um estator, rotor e selo mecânico sobressalentes em estoque. A substituição do estator em serviço de desaguamento é um evento de manutenção previsível. Ter peças de reposição em mãos converte isso de uma potencial parada não planejada em um procedimento programado.
- Para bombas centrífugas revestidas de UHMW-PE, limite a aplicação a estágios de baixa e moderada pressão (abaixo de 10 bar). Para estágios de compressão de alta pressão acima de 10 bar, especifique construção em aço inoxidável duplex ou alto cromo totalmente metálico.
Conclusão
Seleção de bomba de desaguamento de polpa é fundamentalmente impulsionada pela característica hidráulica do ciclo de desaguamento. O filtro prensa, prensa de esteira ou centrífuga impõe um perfil de pressão crescente — de próximo à pressão atmosférica no início do ciclo até 8–15 bar ou mais na conclusão — que bombas centrífugas padrão não conseguem acompanhar em toda a faixa operacional. Bombas de cavidade progressiva e bombas de diafragma, com sua característica de fluxo constante de deslocamento positivo, fornecem a compatibilidade hidráulica necessária para o ciclo completo de desaguamento. A seleção de materiais — elastômero do estator, revestimento do rotor e construção da carcaça — deve considerar os efeitos combinados da abrasão sob alta pressão e do ambiente químico do lodo ou rejeitos. O controle VFD com feedback de pressão completa o sistema, maximizando a vazão durante o estágio de enchimento enquanto minimiza o desgaste durante a compressão de alta pressão — otimizando simultaneamente a produtividade e a vida útil da bomba.
Equipa de engenharia da Changyu Pump fornece avaliações técnicas específicas para a seleção de bombas de desaguamento, apoiadas por mais de 20 anos de experiência em tratamento de lodo municipal e aplicações de desaguamento de processamento mineral.
