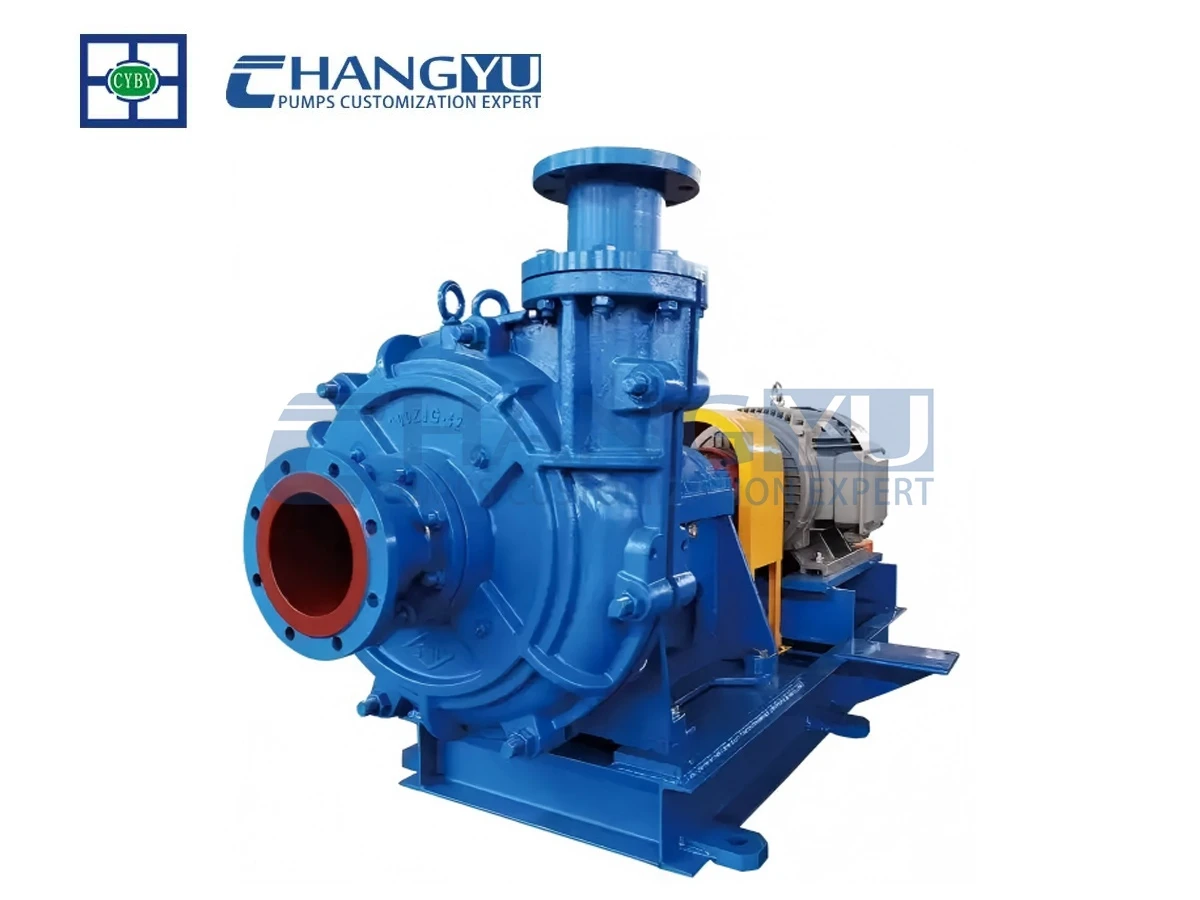

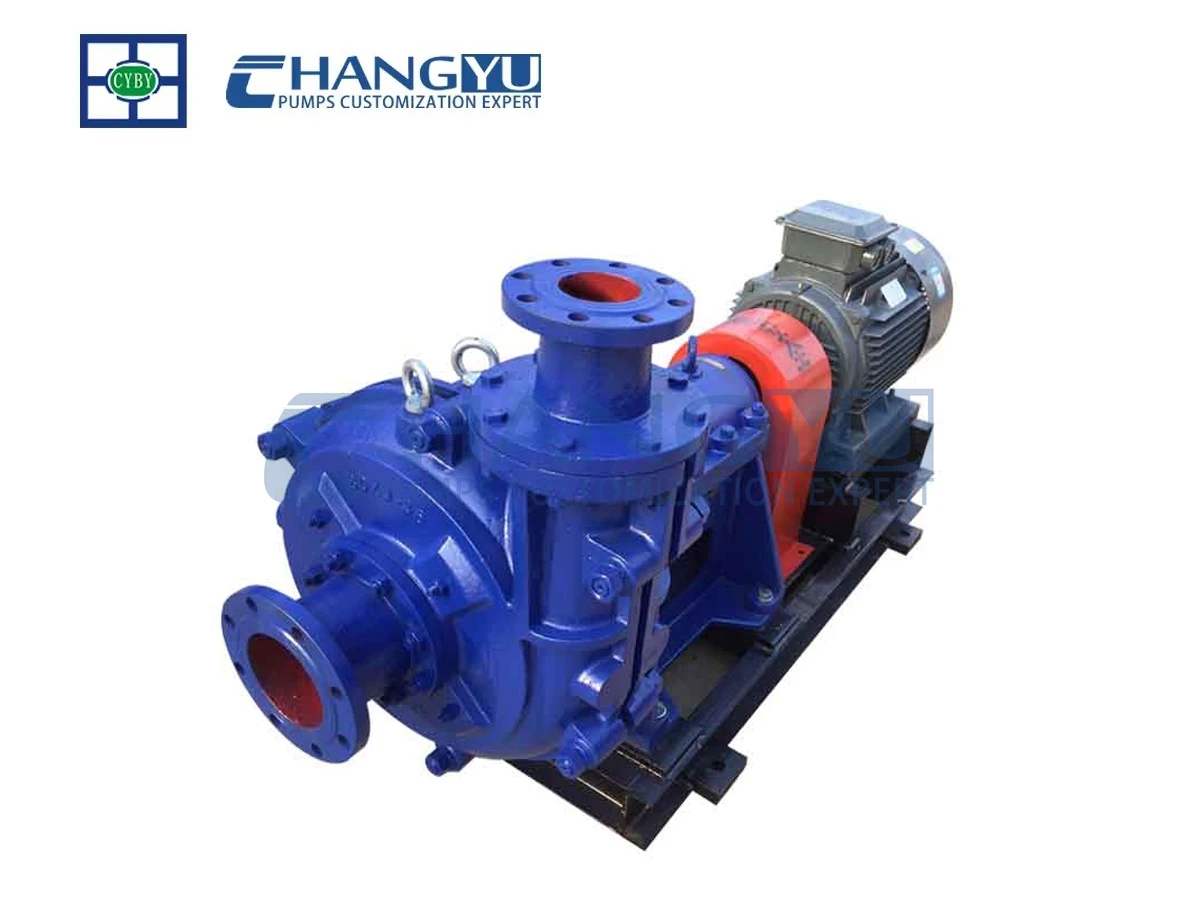

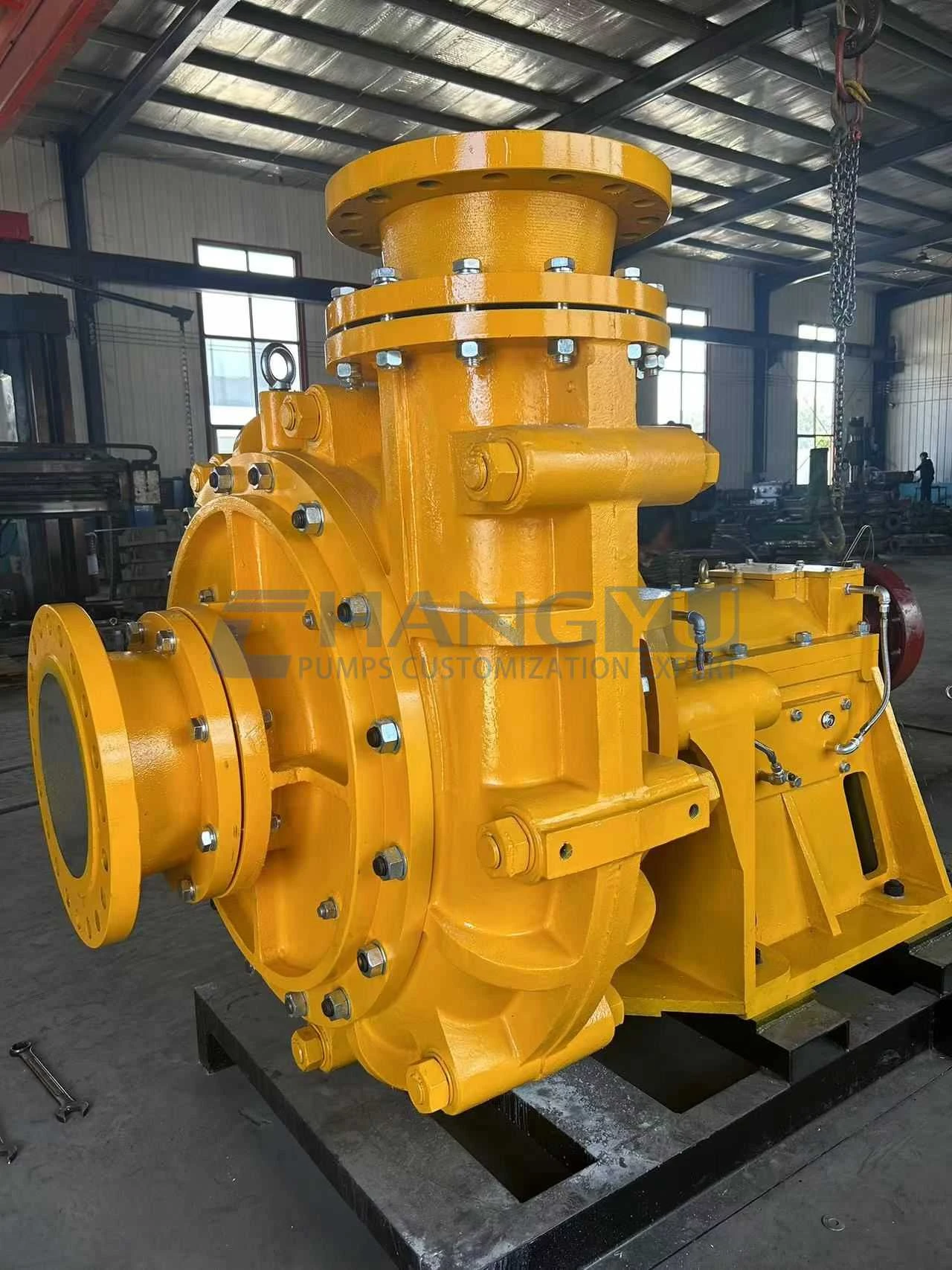

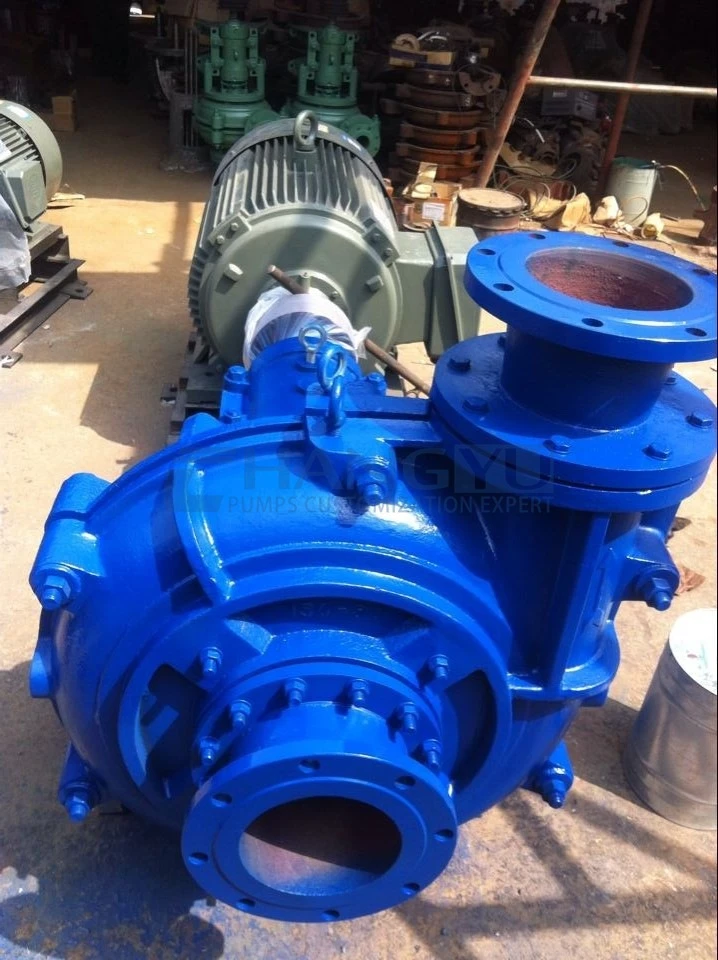

Bombas de polpa horizontais da série PGY | Bomba de cabeça alta para serviços pesados

O que é uma bomba de polpa horizontal?

Aplicações das bombas horizontais para polpas abrasivas

A série PGY foi concebida para aplicações industriais pesadas em que sólidos abrasivos, lamas corrosivas e rejeitos de alta densidade desafiam a vida útil da bomba e os intervalos de manutenção. Construída com carcaça dupla, rolamentos lubrificados a óleo e peças molhadas em liga de alto cromo.

Suportes compatíveis:
Rejeitados de ferro, concentrado de cobre, lama de carvão, suspensão de meios pesados, lama de fosfato, lama de calcário, lama de gesso (FGD), lama vermelha, lama de alumina, lama de escória, água de cinzas, lama contendo areia, lamas de processo de baixo pH (pH≥1), lamas corrosivas contendo oxigénio e rejeitados minerais de elevada concentração

Exploração mineira e processamento de minerais

Transporte de concentrado de minério, eliminação de rejeitos, desidratação de minas, circulação de meios pesados em instalações de lavagem de carvão e descarga de moinhos.

Metalurgia e fundição

Produção de alumina (lama vermelha), lama de escamas de siderurgia, águas residuais de fundição com sólidos finos e manuseamento de escórias.

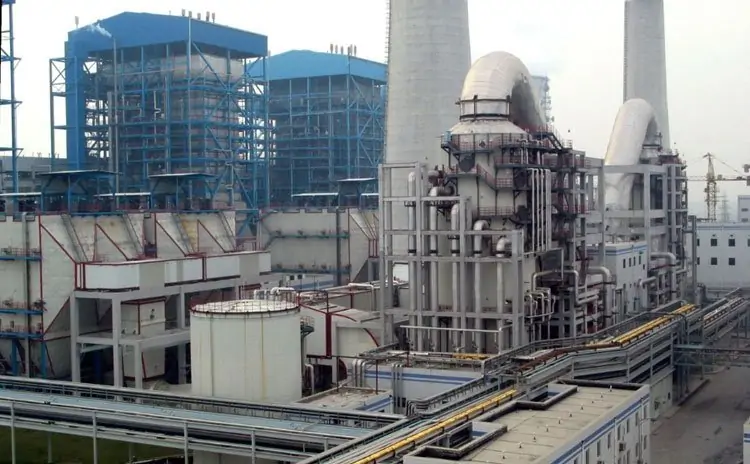

FGD (Dessulfurização de gases de combustão)

Especificamente para sistemas FGD húmidos que requerem materiais de aço inoxidável duplex ou com elevado teor de crómio para lidar com iões de cloreto e pH baixo.

Químicos e fertilizantes

Lama do processo de ácido fosfórico (pH≥1), produção de dióxido de titânio e lamas químicas corrosivas com sólidos em suspensão.

Para aplicações não listadas acima ou que exijam condições de funcionamento específicas:

Recomendamos que contacte Changyupump para obter uma solução adaptada à sua composição atual de lamas, distribuição do tamanho das partículas, valor de pH, temperatura, caudal, altura manométrica e disponibilidade de água de lavagem no local.

Fornecemos documentação técnica completa, orientação de seleção e apoio de engenharia para o ajudar a encontrar a solução certa para a sua aplicação específica de polpas abrasivas. Estão disponíveis projectos personalizados para requisitos únicos de altura, caudal ou corrosão.

Precisa de uma resposta rápida ou de um orçamento personalizado? A nossa equipa responde no prazo de 24 horas com apoio individualizado.

Correio eletrónico: [email protected]

WhatsApp: +86-13651913727

SOLICITAR UM ORÇAMENTO

Nome

Correio eletrónico*

Telefone*

Mensagem

Correio eletrónico

Enviar

Pedido de informação

Porquê escolher?

Vantagens da bomba de polpa horizontal

Cabeça alta

A série PGY apresenta um design com um impulsor de maior diâmetro, proporcionando uma altura manométrica máxima de um só estágio de aproximadamente 100 metros. Para aplicações que requerem longas distâncias ou diferenças de elevação significativas, não é necessário ligar várias bombas em série, resultando num sistema mais simples.

Componentes de passagem do fluxo fabricados em ligas de crómio elevado

Não utilizamos um único material em toda a linha. O BTMCr27, o BTMCr28 e o BTMCr33 são selecionados para se adequarem a diferentes níveis de corrosão e desgaste. Por exemplo, o BTMCr28 é utilizado para aplicações de FGD com pH inferior a 4, enquanto o BTMCr33 é utilizado para ácidos fortes que contêm oxigénio. Outras opções incluem o aço inoxidável austenítico e o aço inoxidável duplex.

Estrutura de caixa dupla

O invólucro exterior suporta a pressão, enquanto os componentes do fluxo interior (impulsor, manga e placas de desgaste dianteiras e traseiras) podem ser substituídos individualmente. Durante a substituição no local, não é necessário desligar a tubagem de entrada e de saída, reduzindo significativamente o tempo de manutenção.

Soluções flexíveis de vedação de eixos

Impulsor auxiliar + vedante da embalagem: A água de lavagem a baixa pressão é suficiente, com manutenção simples
Apenas o selo da embalagem: Quando não existe um impulsor auxiliar, é necessária água de lavagem a alta pressão
Vedante mecânico de dupla face: Requisito de estanquidade zero
Impulsor auxiliar + vedante mecânico: Reduz a pressão da câmara de vedação, exigindo uma pressão de água de lavagem mais baixa

Bomba de polpa horizontal da série PGY - Vista da secção, peças e dados técnicos

Esta secção mostra como é construída a bomba de polpa horizontal PGY. Vista explodida com componentes numerados. Tabela de materiais das partes molhadas (BTMCr27 / Cr28 / Cr33 / SS duplex). Lista completa de modelos com caudal, altura manométrica, velocidade e potência do motor. Descarregue o PDF completo para seleção no terreno ou referência de manutenção.

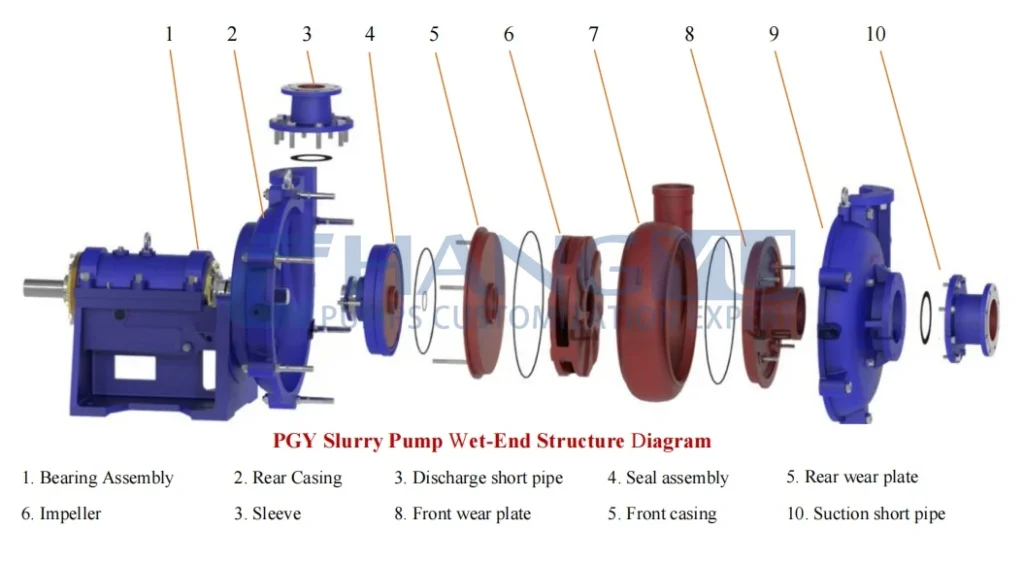

Vista explodida e lista de componentes

A vista explodida abaixo mostra a estrutura da extremidade húmida do PGY. Cada peça numerada corresponde a itens de substituição no terreno. Utilize-a para encomendas de manutenção ou referência de montagem.

Seleção do material das partes molhadas

A seleção do material determina a vida útil da bomba em lamas abrasivas ou corrosivas. A PGY oferece ligas de alto cromo graduadas e opções inoxidáveis. Escolha por pH, teor de oxigénio e nível de cloreto.

Tabela de materiais：

Código do material	Descrição	Dureza	Condições aplicáveis
BTMCr27	27% ferro branco cromado resistente à corrosão	≥56HRC	Ferro branco resistente ao desgaste que proporciona um excelente desempenho em condições corrosivas
BTMCr28	28% ferro branco com baixo teor de carbono e elevado teor de crómio	≥45HRC	Particularmente adequado para FGD e outras aplicações corrosivas em que o pH é inferior a 4
BTMCr33	33% liga de crómio resistente à erosão e à corrosão, com alto teor de crómio e baixo teor de carbono	≥35HRC	Lida com lamas contendo oxigénio com pH não inferior a 1, tais como processos de ácido fosfórico

Outros materiais disponíveis

Outros materiais das partes molhadas incluem ligas resistentes à corrosão, como o aço inoxidável austenítico, o aço inoxidável e o aço inoxidável duplex. Se forem necessários outros materiais, por favor ccontacte-nos.

Notas do Engenheiro

• BTMCr27: Escolha padrão de resistência ao desgaste para minério de ferro, minério de cobre, lama de carvão e condições neutras ou ligeiramente corrosivas.
• BTMCr28: Especificamente concebido para aplicações FGD onde o pH da lama é < 4 e o teor de cloreto está presente.
• BTMCr33: Utilizado para corrosão e desgaste combinados graves, tais como lama de ácido fosfórico (pH ≥ 1) e meios que contêm oxigénio.
• Aço inoxidável duplex: Recomendado quando a concentração de cloretos é extremamente elevada ou quando as ligas com elevado teor de crómio não toleram o ambiente químico.

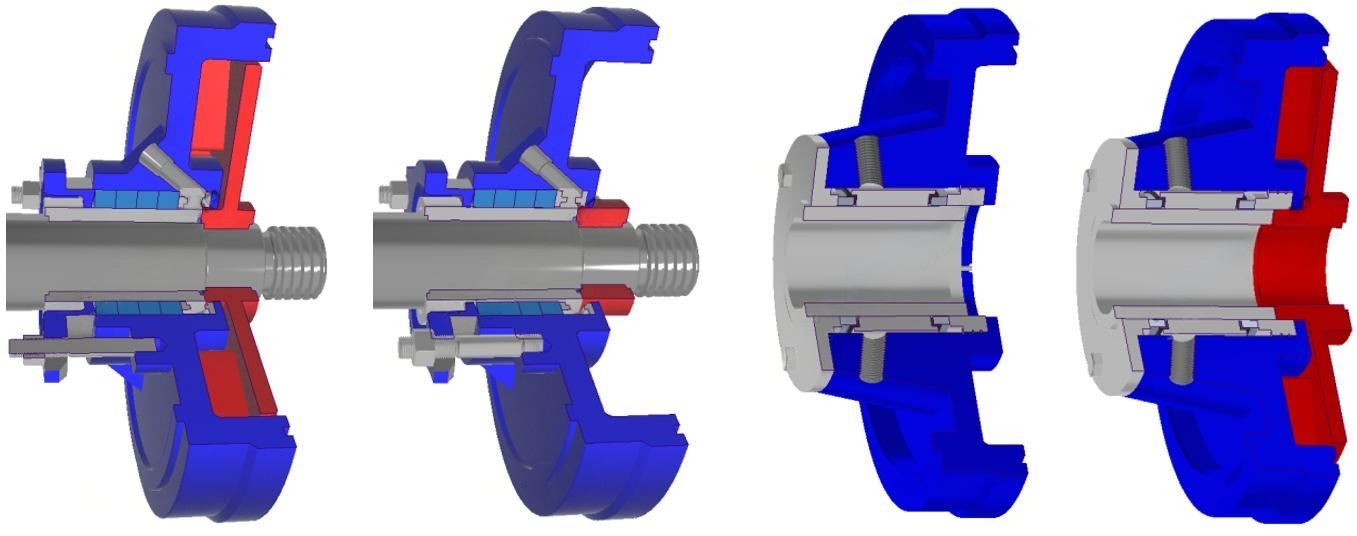

Tipo de vedação do veio

A vedação do eixo é um dos componentes mais críticos de uma bomba centrífuga para polpas abrasivas. A PGY oferece quatro opções de vedação. A seleção depende da pressão da água de lavagem, dos requisitos de fuga e das condições do local.

Empanque com vedação dupla do impulsor auxiliar

O impulsor auxiliar actua como uma turbina, reduzindo a pressão da lama que sai da parte de trás do impulsor. O vedante do empanque serve de vedante secundário, onde vários anéis de empanque são comprimidos pela caixa de empanque e pela manga resistente ao desgaste, necessitando apenas de água de lavagem a baixa pressão.

Este é o tipo de vedação padrão para as bombas PGY, oferecendo fácil manutenção e baixo custo.

Junta de vedação do bucim

Quando não é aplicável um impulsor, é utilizada uma junta de empanque macia. Vários anéis de empanque macios são comprimidos pela caixa de empanque e pela manga resistente ao desgaste.

Uma vez que não existe um impulsor auxiliar para reduzir a pressão por ação centrífuga, a água de lavagem a alta pressão tem de ser introduzida no empanque através de um anel de vedação de água para arrefecer o empanque e evitar fugas no invólucro.

Vedação mecânica

Um vedante mecânico é constituído por uma face estacionária e uma face rotativa, que são pressionadas em conjunto sob forças mecânicas e hidráulicas para evitar fugas.

Proporciona o melhor desempenho de vedação e é utilizado em condições de fuga zero.

A bomba PGY adopta um selo mecânico duplo, exigindo que a pressão da água de lavagem seja superior à pressão na câmara de vedação.

Empanque mecânico com impulsor auxiliar

Um impulsor auxiliar é instalado entre o vedante mecânico e o impulsor. O impulsor auxiliar actua como uma turbina, reduzindo a pressão na câmara de vedação. Por conseguinte, esta disposição de vedação requer uma pressão de água de lavagem inferior à de um vedante mecânico convencional, desde que seja mantido um bom fluxo de água.

Nota importante

Os tipos de vedantes de veio acima referidos requerem água de lavagem adequada. O caudal e a pressão da água de lavagem dependerão dos parâmetros da bomba. Para outras opções especiais de vedantes do veio, contacte-nos.

Guia de seleção da vedação do veio

Tipo de vedação	Necessidade de pressão da água de lavagem	Nível de fuga	Aplicação recomendada
Empanque com impulsor auxiliar	Baixa	Ligeiro gotejamento	Configuração standard; locais com pressão de água limitada
Apenas empanque de bucim	Elevado	Ligeiro gotejamento	Aplicações em que o impulsor auxiliar não é aplicável
Vedante mecânico duplo	Pressão superior à da câmara de selagem	Zero fugas	Requisitos ambientais rigorosos; não é permitido o gotejamento
Empanque mecânico com impulsor auxiliar	Inferior ao vedante mecânico convencional	Zero fugas	Não é necessária qualquer fuga, mas a pressão da água de descarga é limitada

Nota adicional

O caudal e a pressão da água de lavagem dependerão dos parâmetros da bomba. Para outras opções especiais de vedação do veio, por favor contactar-nos.

Descarregar o PDF do produto PGY

Precisa de dados técnicos completos para seleção no terreno ou documentação do projeto? Descarregue o PDF completo da série PGY. Inclui todas as tabelas de desempenho, especificações de materiais, opções de vedação, desenhos dimensionais e lista de peças de manutenção.

Bombas horizontais para polpas abrasivas PGYDescarregar

Porquê escolher a Changyu Pump?

Porque compreendemos as aplicações das bombas para polpas abrasivas melhor do que ninguém

1. Validado em condições do mundo real

As nossas configurações de materiais e vedantes baseiam-se no feedback genuíno dos clientes e em dados experimentais. O BTMCr28 foi desenvolvido especificamente para condições de baixo pH em sistemas FGD, enquanto o BTMCr33 resiste à corrosão em lamas de ácido fosfórico com um pH de 1 ou superior. Estas melhorias resultam do feedback do mundo real de minas, centrais eléctricas e fábricas de produtos químicos.

2. Seleção de materiais com base no meio

Embora sejam todas designadas por ‘ligas com elevado teor de crómio’, o Cr27, o Cr28 e o Cr33 diferem tanto em termos de preço como de desempenho. Colocaremos questões específicas: Qual é o nível de pH? As partículas são pontiagudas ou arredondadas? etc., antes de recomendar o material adequado. Fornecemos a cada cliente a bomba que oferece a melhor relação qualidade/preço.

3. Dados de desempenho rastreáveis

Todas as bombas PGY são acompanhadas de registos de testes de desempenho antes de saírem da fábrica. Os valores reais medidos para o caudal, altura manométrica, eficiência e NPSHr estão disponíveis para verificação; não nos limitamos a fornecer um diagrama de curva teórico.

4. Resposta rápida a peças sobresselentes

Mantemos um stock de componentes de escoamento normalmente utilizados (impulsores, placas de desgaste, mangas de veio) que cobrem a maioria das especificações. Em casos urgentes, enviamos no prazo de 24 horas.

5. Soluções de vedação flexíveis - sem necessidade de modificações no local

Personalizamos as bombas para se adaptarem às condições do seu local. Baixa pressão da água? Opte por um impulsor secundário com empanque. Necessita de zero fugas? Escolha um vedante mecânico de dupla extremidade. Necessita de uma pressão de água baixa e de uma fuga zero? Combine um impulsor secundário com um vedante mecânico. Um corpo de bomba, quatro opções de vedação - não é necessário modificar a sua tubagem. Podemos satisfazer os seus requisitos.

Para mais serviços e soluções personalizadas, contacte-nos hoje mesmo.
