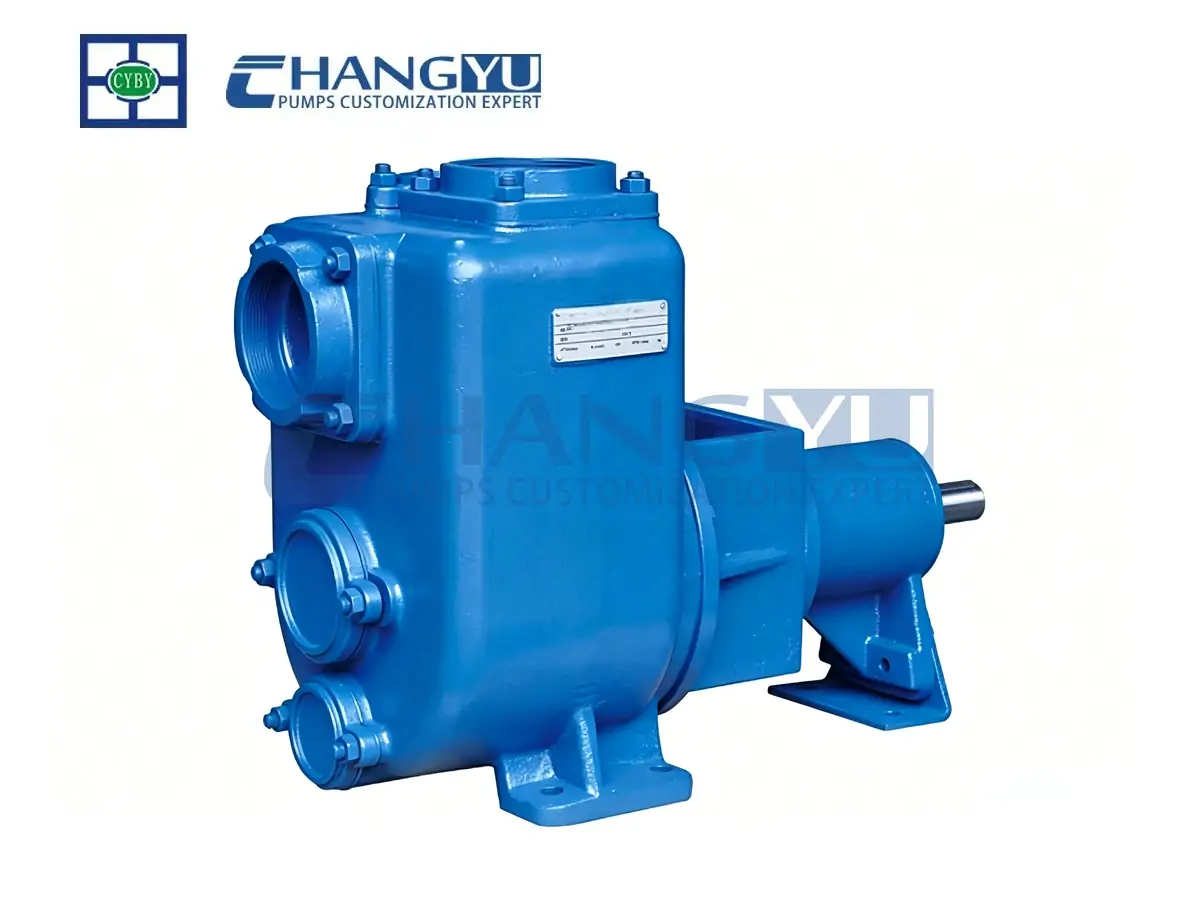

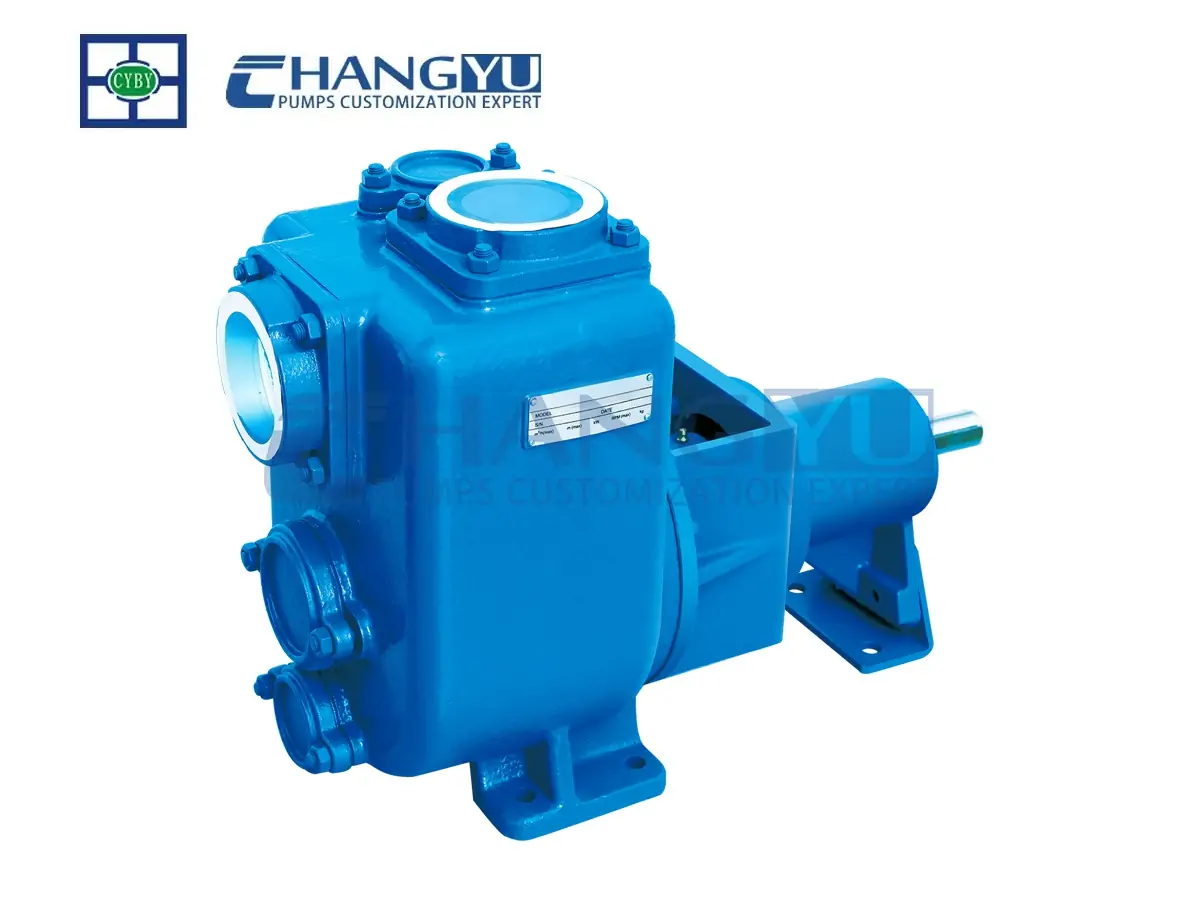

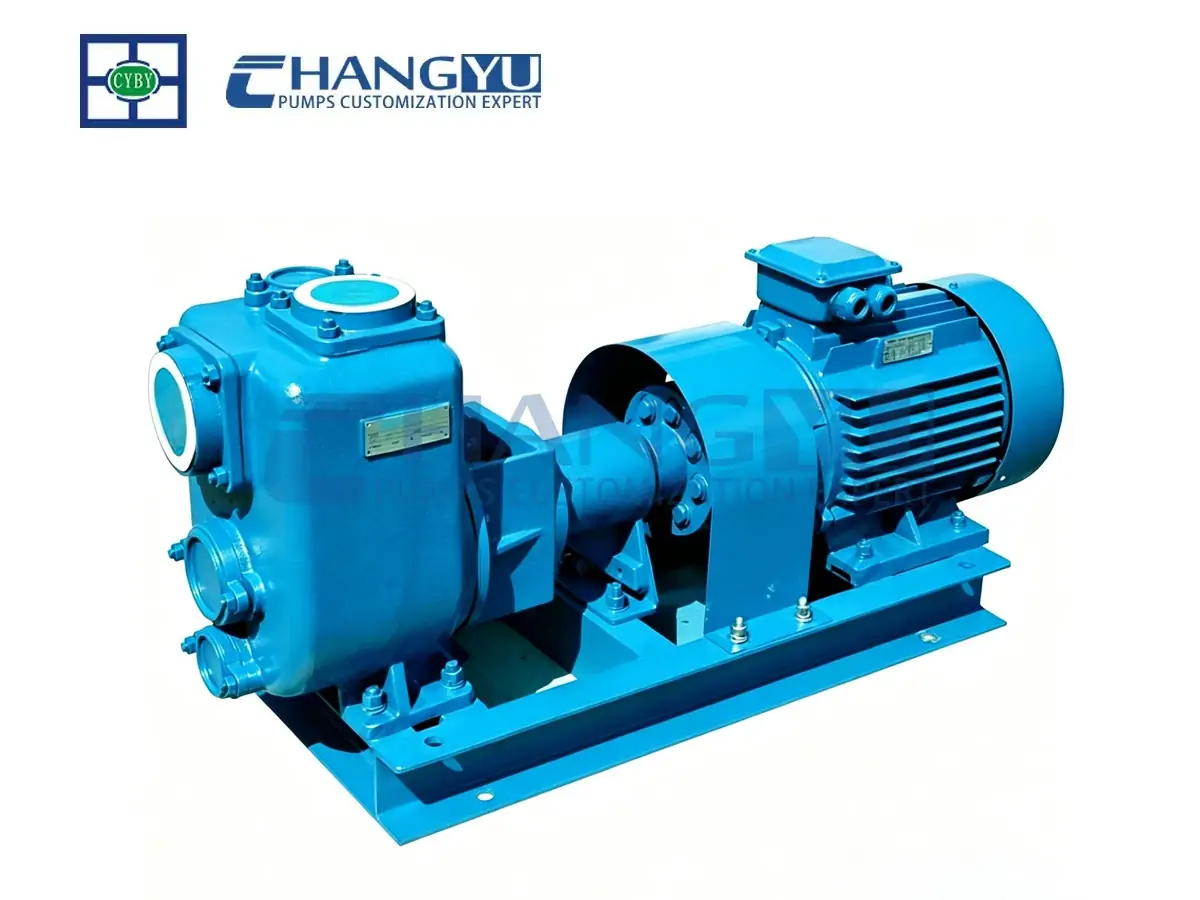

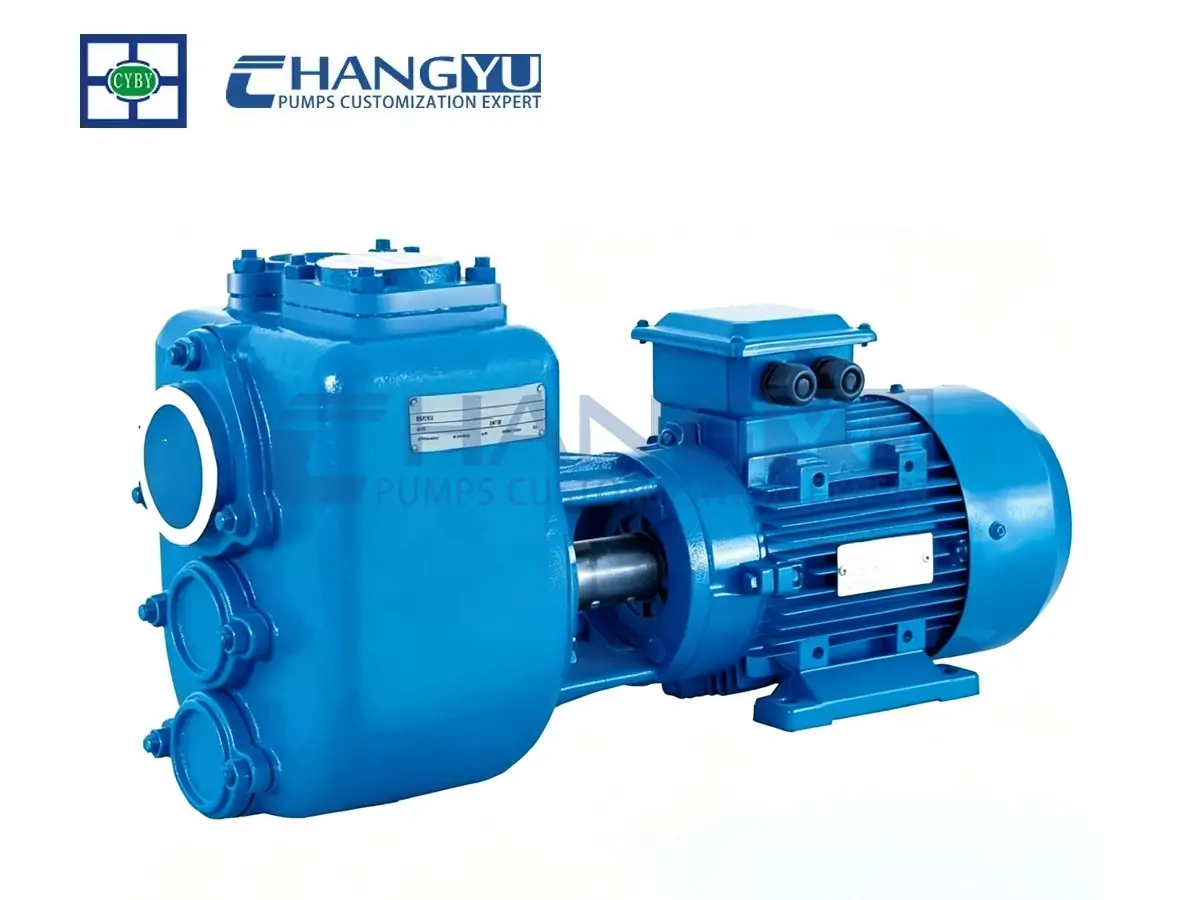

Bomba de transferência autoaspirante para águas residuais e lamas
A bomba de transferência autoaspirante da série CYE é uma unidade de transferência de águas residuais autoaspirante, com um design otimizado para cumprir as normas europeias em termos de desempenho e dimensões. Oferece uma excelente capacidade de autoaspiração, estabilidade operacional e facilidade de manutenção. Esta série de bombas é adequada para a transferência de líquidos misturados contendo partículas sólidas abrasivas, com uma viscosidade máxima do meio de 50 mm²/s, e é amplamente utilizada em aplicações industriais, de engenharia municipal, marítimas e de tratamento de águas residuais. Pode lidar com águas residuais contendo areia, lamas, líquidos com partículas em suspensão, produtos petrolíferos de baixa viscosidade, lama de cal, hidróxido de sódio, bem como vários tipos de águas residuais e líquidos industriais em sistemas como limpeza, refrigeração, circulação e purificação de gases de combustão.
|
Gama de caudais : |
7,2 m³/h ~ 468 m³/h |
|---|---|
|
Gama de cabeças: |
4 m ~ 55 m |
|
Velocidade: |
1450 ~ 3600 rpm |
|
Gama de temperaturas médias: |
-10 °C a 150 °C |
|
Materiais personalizáveis: |
Ferro fundido, ferro fundido dúctil, bronze, 304/316 aço inoxidável, e aço 45# / 2Cr13 / 40Cr (materiais do eixo). |
O que é uma bomba de transferência autoaspirante?
Uma bomba de transferência autoaspirante é um tipo de bomba centrífuga concebida para evacuar automaticamente o ar da linha de sucção e autoaspirar-se sem necessidade de enchimento manual antes de cada arranque. Ao contrário das bombas centrífugas padrão, retém o líquido no interior da carcaça da bomba após a operação inicial, permitindo arranques repetidos com uma capacidade de sucção integrada de 3 a 7 metros. Estas bombas são especificamente concebidas para lidar com fluidos desafiantes que contêm partículas sólidas abrasivas, lamas, sólidos em suspensão e produtos petrolíferos de baixa viscosidade. As principais características incluem impulsores semiabertos, placas resistentes ao desgaste e portas de limpeza de fácil acesso para uma manutenção conveniente. As aplicações típicas abrangem águas residuais industriais, drenagem municipal, serviços marítimos e estações de tratamento de águas residuais, onde a fiabilidade e a capacidade de tratamento de sólidos são essenciais.
A série CYE da Bomba Changyu Ilustra esta tecnologia com uma otimização de desempenho de acordo com as normas europeias, oferecendo caudais até 468 m³/h, alturas manométricas até 55 metros e tolerância de temperatura entre -10 °C e 150 °C. Construídas em ferro fundido, ferro dúctil ou aço inoxidável, estas bombas suportam viscosidades de até 50 mm²/s e partículas sólidas com tamanhos até 76 mm. O design do motor de acoplamento direto garante elevada precisão coaxial e um funcionamento estável, reduzindo simultaneamente a pegada ecológica e proporcionando um desempenho duradouro e de baixa manutenção para aplicações exigentes de lamas e águas residuais nos setores industrial e municipal.
Concebido para as aplicações mais exigentes com lamas e águas residuais
A série CYE é o equipamento ideal para aplicações industriais e municipais em que sólidos abrasivos, partículas em suspensão e líquidos sujos põem à prova a fiabilidade e o tempo de funcionamento das bombas.
Suportes compatíveis:
Águas residuais com areia, lamas, líquidos com partículas em suspensão, produtos petrolíferos de baixa viscosidade, leite de cal, solução de hidróxido de sódio, águas residuais de limpeza, água de refrigeração, água de circulação, águas residuais do sistema de purificação de gases de combustão, água de processos industriais, águas residuais oleosas, lamas de rejeitos mineiros e águas residuais de dessulfurização.
Engenharia municipal
Estações elevatórias de águas residuais, drenagem de águas pluviais e sistemas municipais de recolha de águas residuais.
Fabrico industrial
Descarga de águas residuais industriais, circulação de água de refrigeração, sistemas de limpeza de peças e transferência de água de processo.
Tratamento de águas residuais
Dosagem de leite de cal, transferência de lamas primárias, manuseamento da solução de floculante e descarga de efluentes tratados.
Marítimo e de Transporte Marítimo
Sistemas de bombagem de água de porão, transferência de água de lastro e refrigeração por água do mar.
Para aplicações não listadas acima ou que exijam condições de funcionamento específicas:
Recomendamos entrar em contacto com a Changyu Pump para obter uma solução adaptada à composição específica da sua pasta, caudal, requisitos de altura manométrica e ambiente de instalação.
Vantagens da bomba de transferência autoaspirante
Excelente resistência à abrasão
A placa resistente ao desgaste integrada e o design do impulsor semiaberto permitem lidar eficazmente com areia, lamas e sólidos abrasivos, prolongando a vida útil da bomba.
Elevada capacidade de auto-aspiração
Altura de autoaspiração até 7 metros; retira automaticamente o ar da tubagem de sucção, não sendo necessário realizar a aspiração manual antes de cada arranque.
Fácil manutenção e limpeza
A abertura de inspeção especial no corpo da bomba permite a rápida remoção de detritos e a manutenção de rotina sem necessidade de desmontar a bomba.
Compacto e economiza espaço
O eixo do motor encaixa-se diretamente no eixo da bomba, garantindo uma elevada precisão coaxial, um comprimento axial mais curto e uma pegada ambiental reduzida do equipamento.
Fornecemos documentação técnica completa, orientação de seleção e apoio de engenharia para o ajudar a encontrar a solução certa para a sua aplicação específica de polpas abrasivas. Estão disponíveis projectos personalizados para requisitos únicos de altura, caudal ou corrosão.
Precisa de uma resposta rápida ou de um orçamento personalizado? A nossa equipa responde no prazo de 24 horas com apoio individualizado.
Correio eletrónico: [email protected]
WhatsApp: +86-13651913727

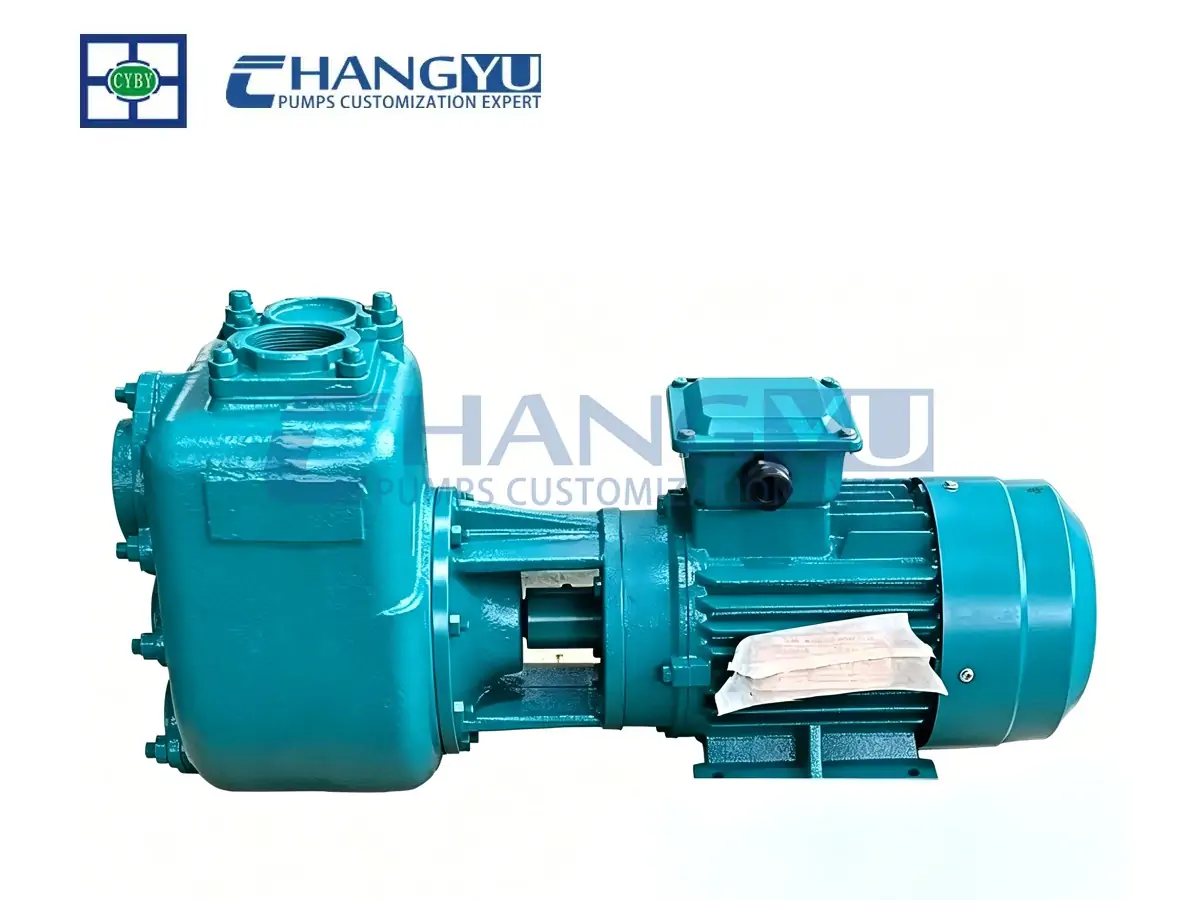

Especificações da bomba de transferência autoaspirante da série CYE
A nossa empresa fabrica a série CYE Bombas autoaspirantes, que são capazes de transportar continuamente uma vasta gama de fluidos abrasivos e com elevado teor de sólidos — incluindo águas residuais com areia, lamas, líquidos com partículas em suspensão, leite de cal, solução de hidróxido de sódio, produtos petrolíferos de baixa viscosidade e várias águas residuais industriais — em temperaturas que variam entre -10 °C e 150 °C. O corpo da bomba foi concebido com um impulsor semiaberto, placa resistente ao desgaste incorporada e uma porta de inspeção dedicada, combinando as vantagens de fácil manutenção e elevada durabilidade para oferecer uma resistência à abrasão excecional, funcionamento estável e manutenção conveniente. Este produto apresenta um design de motor de acoplamento direto para alta precisão coaxial, forte capacidade de autoescorvamento até 7 metros, uma estrutura compacta com pegada reduzida, desempenho fiável, facilidade de utilização e manutenção, e um design hidráulico eficiente para poupança de energia. É amplamente utilizado nas indústrias de engenharia municipal, produção industrial, tratamento de águas residuais, transporte marítimo, mineração e produção de energia.
Peças
O produto utiliza uma configuração de acionamento em que o eixo do motor é inserido diretamente no furo do eixo da bomba, garantindo uma elevada coaxialidade. Em combinação com um design do impulsor que foi submetido a um equilíbrio dinâmico e estático, isto assegura um funcionamento mais suave e fiável. A unidade está equipada com um motor trifásico conforme a norma IEC, o que reduz ainda mais as dimensões axiais em comparação com os designs convencionais, minimizando assim a pegada do equipamento. Além disso, certas unidades apresentam uma ligação por acoplamento e montagem conforme a norma IEC, facilitando a manutenção e assistência futuras.
Características estruturais da bomba
Conceção: O desempenho e as dimensões estão em conformidade com as normas europeias.
Tipo estrutural: Impulsor semiaberto; o corpo da bomba possui uma porta de manutenção e está equipado com uma placa de desgaste; bomba centrífuga de fase única e autoescorvante.
Flanges: Para diâmetros de entrada e saída iguais ou inferiores a 100 mm, são utilizadas flanges roscadas; para diâmetros superiores a 100 mm, são utilizadas flanges não normalizadas (fornecidas como parte integrante da bomba).
Vedação do eixo: Vedação mecânica.
Rolamentos: São selecionados rolamentos importados de alta qualidade, que utilizam lubrificação por graxa.
Principais materiais dos componentes
- Corpo da bomba: O material padrão é o ferro fundido cinzento; o material opcional é o ferro fundido dúctil
- Impulsor: O material padrão é o ferro dúctil; os materiais opcionais são o bronze e o aço inoxidável 304/316
- Eixo: O material padrão é o aço 45#; os materiais opcionais são o aço inoxidável 2Cr13, 40Cr, 304 e 316
- Manga do eixo: O material padrão é o aço inoxidável 304; o material opcional é o aço inoxidável 316
- Vedação do veio: O material padrão é a vedação mecânica
Nota: Os materiais especiais podem ser personalizados mediante pedido
Designação do modelo
Exemplo:
CYE ( ) – ( )
| |
Código da série Diâmetro de descarga (mm) – Diâmetro nominal do impulsor (mm)
Exemplo:
CYE40-110 indica uma bomba com um diâmetro de entrada/saída de 40 mm e um diâmetro nominal do impulsor de 110 mm.
Sentido de rotação da bomba:
No sentido horário, quando visto do lado do acionamento (no sentido anti-horário, quando visto da entrada da bomba).
Para conhecer mais modelos e obter mais informações sobre os nossos produtos, faça o download do nosso catálogo de produtos.
Resolução de problemas: causas e soluções
| Problema | Motivo | Solução |
|---|---|---|
| A bomba não bombeia água | A válvula de admissão não está aberta; a tubagem ou o impulsor estão obstruídos Sentido de rotação incorreto do motor; perda de fase; baixa velocidade Fuga no tubo de sucção Ar na câmara da bomba Abastecimento insuficiente de água de entrada; altura de sucção excessiva; fuga na válvula de fundo Resistência excessiva na tubagem; escolha errada da bomba | Verifique e remova eventuais obstruções Ajustar o sentido de rotação do motor; apertar os fios Aperte as juntas; retire o ar Abra a tampa ou a válvula de ventilação para libertar o ar Pare e verifique/ajuste Reduzir as curvas na tubagem; escolher outra bomba |
| Ruído e vibração excessivos | Base/fundação instável Eixo da bomba torto Cavitação Rolamentos gastos Resíduos na linha de sucção Desalinhamento entre os eixos da bomba e do motor | Reforçar os alicerces Substituir ou endireitar o eixo Ajustar as condições de funcionamento Substituir rolamentos Remover detritos Reajustar os eixos |
| Caudal insuficiente | As mesmas causas que no caso de “a bomba não bombear água” Canal do impulsor ou tubo de sucção entupido; válvula parcialmente fechada Impulsor ou placa de desgaste desgastados Potência insuficiente ou baixa velocidade | Aplicar as soluções do problema #1 Remova o entupimento; reajuste a abertura da válvula Substituir as peças gastas Aumentar a potência; ajustar à velocidade nominal |
| Consumo excessivo de potência no eixo | Funcionamento acima do caudal nominal Elevação de sucção excessiva Rolamentos danificados Eixo torto ou impulsor a roçar/encravar Percurso de fluxo interno bloqueado ou obstruído | Reduzir o caudal; fechar parcialmente a válvula de descarga Altura de instalação mais baixa Substituir rolamentos Substituir ou endireitar o eixo; eliminar os encravamentos Desobstruir |
| Sobreaquecimento do motor | Caudal excessivo a causar sobrecarga Interferência mecânica Rolamentos do motor danificados Tensão insuficiente | Válvula de descarga parcialmente fechada Verificar e eliminar interferências Substituir rolamentos Estabilizar a tensão de alimentação |
| A bomba está a pingar | Vedação mecânica desgastada Porosidade ou fissura na carcaça da bomba Superfície de vedação irregular Parafusos de fixação soltos | Substituir o vedante mecânico Soldar ou substituir o revestimento Renovar a impermeabilização da superfície Apertar os parafusos |
Porquê escolher a bomba Changyu?
- Vasta experiência e certificações de confiança
Com 21 anos de experiência em OEM/ODM, A Changyu Pump é um fabricante especializado em bombas e válvulas. A empresa detém ISO 9001, CE, e ATEX certificações e possui mais de 25 tecnologias patenteadas, garantindo rigorosos padrões de qualidade e segurança. - Ampla gama de produtos e capacidade de personalização
Oferecemos 14 séries e mais de 100 variedades de bombas e válvulas, incluindo bombas revestidas a PTFE, bombas para lamas em UHMWPE e bombas em aço inoxidável. Oferecemos soluções fiáveis para meios corrosivos, lamas abrasivas, água limpa e diversas aplicações industriais. - Fabrico Avançado e Garantia de Qualidade
A nossa fábrica está localizada na Base de Fabricação Inteligente Integrada do Delta do Rio Yangtze e está equipada com instalações de produção avançadas. Oferecemos Personalização OEM/ODM para satisfazer requisitos específicos em termos de materiais e condições de funcionamento. - Equipa profissional e resposta rápida
A nossa experiente equipa técnica oferece um apoio completo, desde a seleção até ao serviço pós-venda. Estamos empenhados em Resposta 24 horas por dia para responder a perguntas e consultas técnicas, com um atendimento personalizado ao cliente.
Guia de seleção: Como escolher a bomba autoaspirante da série CYE adequada para a sua aplicação
| Passo 1: Defina o seu meio | Passo 2: Determinar os parâmetros-chave | Passo 3: Selecionar material e configuração |
|---|---|---|
| • Contém partículas sólidas? • É corrosivo? • Qual é a temperatura e a viscosidade? | • Caudal necessário (m³/h) • Altura manométrica necessária (m) • Altura de sucção (m) | • Padrão: Ferro fundido + impulsor em ferro dúctil • Resistente ao desgaste: Adicionar placa resistente ao desgaste • Resistente à corrosão: aço inoxidável 304/316, bronze |
Exemplo de seleção:
Para águas residuais com areia (partículas ≤76 mm, temperatura normal), caudal de 80 m³/h, altura manométrica de 25 m, altura de sucção de 5 m → Recomenda-se Série CYE com placa resistente ao desgaste padrão, carcaça em ferro fundido + impulsor em ferro dúctil.
Precisa de mais ajuda?
Se as suas condições de funcionamento forem especiais (por exemplo, ambiente altamente corrosivo, alta viscosidade, temperaturas extremas) ou se não encontrar uma correspondência no guia acima, contacte-nos diretamente:
- Correio eletrónico: [email protected]
- Telefone: +86-13651913727
A nossa equipa técnica irá fornecer-lhe uma solução personalizada para garantir um sistema de bombagem fiável, eficiente e duradouro.
