A máy bơm ly tâm nhiều tầng thẳng đứng là một máy bơm áp suất cao, thiết kế nhỏ gọn, sử dụng nhiều cánh quạt xếp chồng lên nhau theo chiều dọc trên cùng một trục để tạo ra cột áp lớn trong một không gian lắp đặt nhỏ. Đối với Bơm Changyu, Với hơn 20 năm kinh nghiệm, các máy bơm này được thiết kế dành cho các ứng dụng mà không gian, hiệu suất và khả năng tăng áp đáng tin cậy là những yếu tố then chốt, chẳng hạn như cấp nước cho nồi hơi, hệ thống thẩm thấu ngược, tăng áp cho các tòa nhà cao tầng và bơm chuyển nước công nghiệp.
Bơm ly tâm đa cấp thẳng đứng là gì và tại sao nên chọn loại bơm này?
Máy bơm ly tâm nhiều tầng thẳng đứng khác với máy bơm một tầng ở chỗ chúng xếp chồng nhiều cánh quạt lên nhau để tăng áp suất mà không làm tăng diện tích chiếm dụng theo chiều ngang của máy bơm. Thiết kế này mang lại cột áp cao (lên đến hàng trăm mét) với lưu lượng ổn định, khiến chúng trở thành lựa chọn lý tưởng cho các ứng dụng mà ở đó máy bơm ngang truyền thống sẽ chiếm quá nhiều diện tích sàn hoặc phải sử dụng nhiều máy.
Các kỹ sư tại Bơm Changyu nhấn mạnh rằng lợi thế thực sự không chỉ nằm ở áp suất cao, mà còn ở yêu cầu NPSH thấp và hiệu suất năng lượng cao trong phạm vi hoạt động rộng. Điều này có ý nghĩa như thế nào đối với bạn: bạn sẽ có được hệ thống tăng áp đáng tin cậy với chi phí năng lượng thấp hơn và việc lắp đặt dễ dàng hơn trong những không gian chật hẹp như phòng máy hoặc các cụm thiết bị xử lý.
[Vị trí hình ảnh: Sơ đồ cắt lớp cho thấy các cánh quạt xếp chồng lên nhau trong một máy bơm ly tâm nhiều tầng thẳng đứng | Văn bản thay thế: Máy bơm ly tâm nhiều tầng thẳng đứng với các cánh quạt xếp chồng lên nhau dành cho các ứng dụng áp suất cao]
Máy bơm ly tâm đa cấp thẳng đứng hoạt động như thế nào?
A máy bơm ly tâm nhiều tầng thẳng đứng Hoạt động bằng cách cho chất lỏng đi vào bánh công tác đầu tiên (bánh công tác hút), nơi nó tăng tốc độ và áp suất. Sau đó, chất lỏng chảy qua bộ khuếch tán hoặc kênh hồi lưu đến bánh công tác tiếp theo, lặp lại quá trình này qua tất cả các cấp. Mỗi cấp tăng thêm áp suất theo từng bước cho đến khi dòng xả đạt được tổng áp suất yêu cầu.
Thuật ngữ kỹ thuật chính là Độ cao hút dương (NPSH), chỉ số đo lường biên độ hút để ngăn ngừa hiện tượng xâm thực. Nói một cách đơn giản, NPSH đảm bảo chất lỏng vẫn ở trạng thái lỏng tại lỗ trục cánh quạt. Điều này có ý nghĩa như thế nào đối với bạn: Một thiết kế NPSH hợp lý giúp máy hoạt động êm ái hơn, tăng tuổi thọ của cánh quạt và giảm thiểu các vấn đề rung động có thể gây hư hỏng ổ trục hoặc phớt.
Những ưu điểm chính của máy bơm ly tâm đa cấp thẳng đứng là gì?
Máy bơm ly tâm đa cấp thẳng đứng rất phù hợp cho các ứng dụng yêu cầu áp suất cao và lưu lượng vừa phải nhờ năm ưu điểm chính sau:
- Kích thước nhỏ gọn: Bố trí dọc giúp tiết kiệm diện tích sàn so với các thiết kế nhiều tầng bố trí ngang.
- Khả năng bơm áp lực cao: Nhiều cánh quạt tạo ra cột áp lên đến hơn 500 mét chỉ trong một thiết bị duy nhất.
- Yêu cầu NPSH thấp: Thiết kế cánh quạt giai đoạn đầu thường cho phép máy hoạt động với cột áp hút hạn chế.
- Hiệu quả năng lượng: Khi được thiết kế đúng công suất, thiết bị sẽ hoạt động gần điểm hiệu suất tối ưu trong phạm vi rộng hơn.
- Quyền truy cập bảo trì: Động cơ lắp trên giúp việc thay thế phớt và kiểm tra độ thẳng hàng trở nên đơn giản hơn.
So với máy bơm một cấp, thiết kế nhiều cấp xử lý việc tăng áp hiệu quả hơn; trong khi so với máy bơm nhiều cấp ngang, bố trí dọc giúp giảm chi phí lắp đặt và yêu cầu về móng. Điều này có ý nghĩa như thế nào đối với bạn: giảm chi phí đầu tư cho việc lắp đặt và dễ dàng tuân thủ các quy định xây dựng về hạn chế diện tích.
Làm thế nào để chọn máy bơm ly tâm đa cấp thẳng đứng phù hợp?
Chọn một máy bơm ly tâm nhiều tầng thẳng đứng bắt đầu từ ba thông số chính: lưu lượng (GPM hoặc m³/h), cột áp động tổng (TDH) và giá trị NPSH có sẵn. Người mua thường bỏ qua thông số NPSH, nhưng đây là yếu tố quan trọng vì biên độ hút không đủ sẽ dẫn đến hiện tượng xâm thực, rung động và hỏng ổ trục nhanh chóng.
Bảng lựa chọn thực tế:
| Đơn đăng ký | Quy trình tiêu biểu | Đầu tiêu biểu | Những yếu tố cần lưu ý |
|---|---|---|---|
| Nước cấp lò hơi | 10–100 lít/phút | 100–400 m | NPSH thấp, thép không gỉ |
| Tăng áp RO | 50–500 lít/phút | 50–150 m | Thép không gỉ 316, tương thích với biến tần (VFD) |
| Tăng áp cho tòa nhà cao tầng | 20–200 lít/phút | 50–200 m | Hoạt động êm ái, thiết kế nhỏ gọn |
| Vận chuyển công nghiệp | 100–1.000 lít/phút | 50–300 m | Khả năng chống mài mòn (nếu cần) |
Các kỹ sư tại Bơm Changyu khuyến nghị kiểm tra xem NPSH thực tế có cao hơn NPSH yêu cầu từ 1 đến 2 mét hay không. Điều này có ý nghĩa như thế nào đối với bạn: Nó giúp ngăn ngừa các sự cố thường gặp nhất trong quá trình vận hành và kéo dài tuổi thọ của máy bơm một cách đáng kể.
Tại sao NPSH và hiện tượng xâm thực lại có vai trò quan trọng trong máy bơm đa cấp?
Hiện tượng xâm thực xảy ra khi áp suất cục bộ giảm xuống dưới áp suất hơi của chất lỏng, tạo ra các bọt khí vỡ ra và làm mòn cánh quạt. Trong các máy bơm nhiều cấp, hiện tượng xâm thực được khuếch đại vì hư hỏng ở cấp đầu tiên ảnh hưởng đến hiệu suất của các cấp tiếp theo.
Điều này có ý nghĩa như thế nào đối với bạn: Hiện tượng xâm thực tạo ra tiếng kêu giống như sỏi trong máy bơm, gây ra rung động làm hỏng ổ trục và phớt, đồng thời làm giảm áp suất đầu ra. Luôn kiểm tra các đường cong NPSH và tính thêm biên độ an toàn khi lựa chọn.

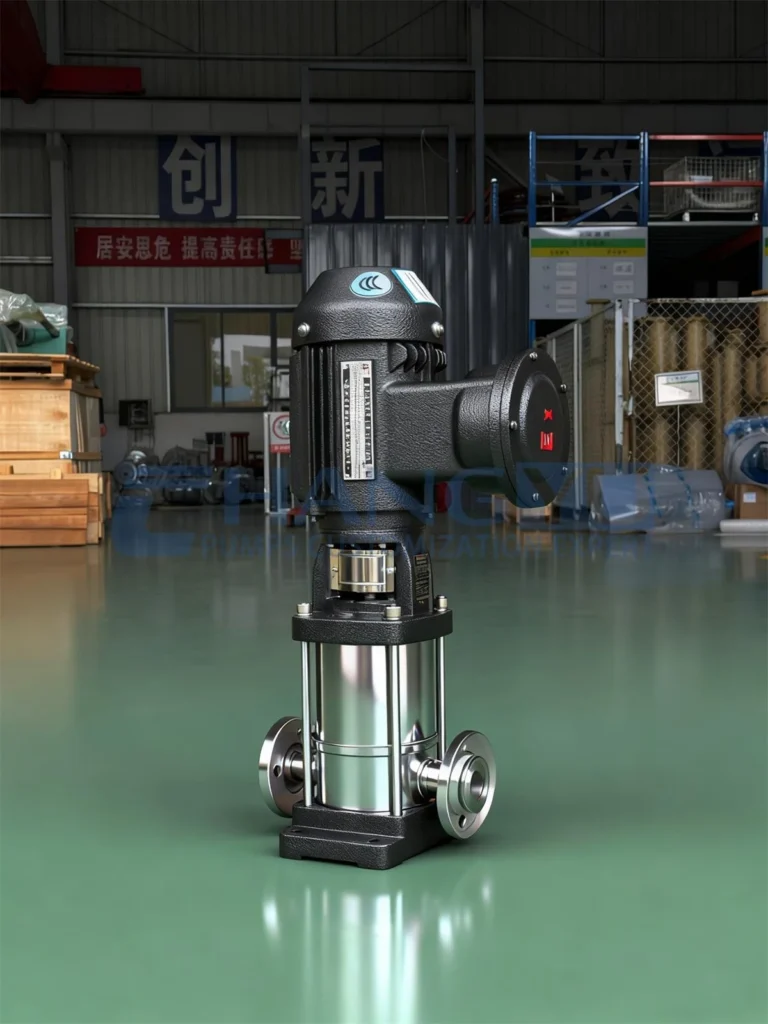

Bơm ly tâm nhiều tầng đứng Changyu
Bơm Changyu‘của máy bơm ly tâm nhiều tầng thẳng đứng được thiết kế dành cho các ứng dụng tăng áp đòi hỏi khắt khe, nơi độ tin cậy và hiệu quả là yếu tố quan trọng. https://changyupump.com/product/vertical-multistage-centrifugal-pump/
Máy bơm này có các tính năng sau:
- Cấu trúc bằng thép không gỉ (304 hoặc 316) để chống ăn mòn trong môi trường nước và các chất hóa học nhẹ.
- Nhiều cấp cánh quạt để tạo áp lực cao trong bố trí dọc gọn nhẹ.
- Giai đoạn đầu có NPSH thấp dành cho các điều kiện hút khó khăn.
- Phốt cơ khí với các tùy chọn về mặt cứng hoặc thiết kế dạng hộp mực.
- Động cơ gắn trên đỉnh để thuận tiện cho việc bảo trì.
- Dải hiệu suất rộng với lưu lượng từ 5 đến 500 GPM và cột áp lên đến 500 mét.
Các kỹ sư tại Bơm Changyu Bơm này được thiết kế để sử dụng trong các ứng dụng như cấp nước cho nồi hơi, hệ thống lọc nước RO, rửa áp lực cao và tăng áp. Sản phẩm được chế tạo theo tiêu chuẩn ISO, chú trọng đến hiệu suất thủy lực và độ tin cậy lâu dài.
Điều này có ý nghĩa như thế nào đối với bạn: ít phải đi lại đến phòng bơm hơn, hóa đơn tiền điện giảm và áp lực nước ổn định.
Bơm hỗ trợ chế độ vận hành bằng biến tần (VFD) nhằm tiết kiệm năng lượng và có thể xử lý nước sạch, nước ngưng tụ và các chất lỏng công nghiệp nhẹ. Nếu quý khách có nhu cầu tùy chỉnh về nhiệt độ, khả năng chịu chất rắn hoặc vật liệu đặc biệt, xin vui lòng liên hệ đội ngũ kỹ sư của chúng tôi.
Thông số kỹ thuật của máy bơm ly tâm đa cấp đứng dòng CDL
Lưu ý: Quý khách không cần lo lắng về các thông số kỹ thuật đa dạng của máy bơm – đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ quý khách lựa chọn máy bơm phù hợp nhất với điều kiện vận hành cụ thể của quý khách. Hãy liên hệ với chúng tôi ngay hôm nay để có được một giải pháp chuyên nghiệp, phù hợp với nhu cầu cụ thể.
Nghiên cứu điển hình về máy bơm ly tâm đa cấp thẳng đứng
Một tòa nhà cao tầng thương mại thường xuyên gặp sự cố với hệ thống tăng áp. Các máy bơm ngang một cấp không thể duy trì áp suất ổn định cho các tầng trên, và hiện tượng xâm thực làm hỏng cánh quạt cứ sau sáu tháng.
Bơm Changyu các kỹ sư đã phân tích hệ thống và đề xuất một máy bơm ly tâm nhiều tầng thẳng đứng. Giải pháp này bao gồm việc tính toán NPSH chính xác, điều khiển biến tần (VFD) và sử dụng vật liệu thép không gỉ. Sau khi lắp đặt, độ ổn định áp suất được cải thiện, mức tiêu thụ năng lượng giảm 22% và các cuộc gọi bảo trì đã hoàn toàn chấm dứt. Điều này có ý nghĩa như thế nào đối với bạn: Một thiết kế đa tầng phù hợp sẽ biến một vấn đề thường xuyên xảy ra thành một quy trình vận hành đáng tin cậy và tiết kiệm chi phí.
Kiểm soát chất lượng máy bơm Changyu đối với máy bơm đa tầng đứng
Với hơn 20 năm kinh nghiệm, Bơm Changyu áp dụng các biện pháp kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi máy bơm ly tâm nhiều tầng thẳng đứng hoạt động đúng như cam kết:
- Cân bằng cánh quạt theo tiêu chuẩn ISO 1940 G2.5 để giảm rung động.
- Thử nghiệm thủy tĩnh ở áp suất thiết kế gấp 1,5 lần.
- Kiểm tra NPSH thông qua các đường cong hiệu suất của nhà máy.
- Chứng nhận vật liệu dành cho thép không gỉ 304/316.
- Chạy thử nghiệm tại điểm làm việc để xác nhận hiệu suất và cột áp.
Câu hỏi thường gặp (FAQ)
Hỏi: Máy bơm ly tâm đa cấp thẳng đứng được sử dụng để làm gì?
A: A máy bơm ly tâm nhiều tầng thẳng đứng chủ yếu được sử dụng trong các ứng dụng công nghiệp áp suất cao như cấp nước cho nồi hơi, hệ thống thẩm thấu ngược (RO) và cấp nước cho các tòa nhà cao tầng. Sản phẩm này cung cấp hiệu quả cột áp lớn đồng thời vẫn giữ được kích thước lắp đặt dọc rất gọn gàng.
Câu hỏi: Máy bơm ly tâm nhiều cấp dọc khác với máy bơm một cấp như thế nào?
A: Không giống như máy bơm một cấp chỉ sử dụng một cánh quạt, một máy bơm ly tâm nhiều tầng thẳng đứng gồm nhiều cánh quạt được lắp chồng lên nhau trên cùng một trục. Thiết kế này giúp tăng đáng kể áp suất đầu ra đồng thời tiết kiệm diện tích sàn ngang quý giá trong các phòng máy chật hẹp.
Câu hỏi: Tại sao NPSH lại quan trọng đối với máy bơm ly tâm nhiều tầng thẳng đứng?
A: NPSH là rất quan trọng vì áp suất hút không đủ sẽ gây ra hiện tượng xâm thực bên trong máy bơm ly tâm nhiều tầng thẳng đứng. Hiện tượng xâm thực làm hỏng cánh quạt giai đoạn đầu, gây ra rung động cơ học nghiêm trọng và dẫn đến hỏng hóc sớm các bộ phận như ổ trục và phớt, gây tốn kém.
Hỏi: Máy bơm ly tâm nhiều tầng thẳng đứng có thể sử dụng cho các ứng dụng nước nóng không?
A: Vâng, một hệ thống được cấu hình đúng cách máy bơm ly tâm nhiều tầng thẳng đứng có thể chịu được nước nóng, thường lên đến 120°C (250°F). Tuy nhiên, các kỹ sư phải tính toán cẩn thận áp suất hơi tăng thêm của chất lỏng để duy trì biên độ NPSH đủ lớn và ngăn ngừa hiện tượng xâm thực do nhiệt độ cao.
Câu hỏi: Làm thế nào để tính toán công suất phù hợp cho máy bơm ly tâm nhiều tầng dọc?
A: Để chọn size máy bơm ly tâm nhiều tầng thẳng đứng Để tính toán chính xác, bạn phải xác định chính xác lưu lượng yêu cầu, tổng cột áp động (TDH), giá trị NPSH có sẵn và nhiệt độ chất lỏng. Việc lựa chọn kích thước phù hợp sẽ đảm bảo hệ thống hoạt động liên tục ở Điểm Hiệu Suất Tối Ưu (BEP).
Câu hỏi: Máy bơm ly tâm nhiều tầng thẳng đứng có tiết kiệm năng lượng không?
A: Vâng, một máy bơm ly tâm nhiều tầng thẳng đứng sẽ đạt hiệu suất năng lượng cao nếu được lựa chọn đúng công suất. Việc kết hợp các máy bơm áp suất cao này với bộ biến tần (VFD) giúp tối ưu hóa hơn nữa mức tiêu thụ năng lượng, đặc biệt là trong các hệ thống tăng áp nước có nhu cầu thay đổi.
Câu hỏi: Nguyên nhân nào gây ra hiện tượng xâm thực trong máy bơm ly tâm nhiều tầng đứng?
A: Hiện tượng xâm thực trong một máy bơm ly tâm nhiều tầng thẳng đứng là do chỉ số NPSH không đủ, nhiệt độ chất lỏng quá cao hoặc đường ống hút bị hạn chế. Việc đảm bảo biên độ hút thích hợp trong giai đoạn thiết kế hệ thống sẽ giúp ngăn chặn hoàn toàn vấn đề thủy lực nghiêm trọng này.
Câu hỏi: Máy bơm ly tâm đa cấp đứng cần bảo dưỡng như thế nào?
A: Bảo dưỡng định kỳ cho một máy bơm ly tâm nhiều tầng thẳng đứng bao gồm việc kiểm tra các phớt cơ khí, bôi trơn ổ trục động cơ và theo dõi mức độ rung. Thiết kế động cơ đặt dọc phía trên giúp việc thay thế phớt cơ khí trở nên dễ dàng và nhanh chóng hơn nhiều so với các mẫu động cơ ngang.
7 sai lầm nghiêm trọng mà các kỹ sư của Changyu Pump muốn bạn tránh
Để tránh những sai sót tốn kém trong quá trình mua sắm và lắp đặt, Bơm Changyu Các kỹ sư khuyến nghị bạn nên cân nhắc kỹ lưỡng 7 tiêu chí quyết định quan trọng sau đây trước khi mua hệ thống đa tầng:
- Đừng bỏ qua giá trị NPSH có sẵn: Nếu không tính toán chỉ số NPSH của hệ thống trước khi đặt hàng, gần như chắc chắn sẽ xảy ra hư hỏng do hiện tượng xâm thực. Chỉ số NPSH yêu cầu của máy bơm phải luôn thấp hơn ít nhất 1–2 mét so với chỉ số NPSH khả dụng của hệ thống.
- Không nên tăng quá nhiều số lượng giai đoạn: Việc lựa chọn máy bơm có số cấp cao hơn mức cần thiết sẽ khiến máy hoạt động không đạt đến Điểm Hiệu suất Tối ưu (BEP). Điều này gây lãng phí năng lượng và làm tăng tốc độ hao mòn của các bộ phận bên trong.
- Đừng bỏ qua tính tương thích với VFD: Việc vận hành máy bơm áp suất cao ở tốc độ cố định trong các ứng dụng có nhu cầu thay đổi sẽ gây lãng phí một lượng điện năng rất lớn. Luôn đảm bảo động cơ tương thích với biến tần (VFD) để đạt được hiệu suất năng lượng tối ưu.
- Đừng chọn nhầm vật liệu: Việc sử dụng gang tiêu chuẩn cho nước RO có tính ăn mòn nhẹ sẽ dẫn đến hiện tượng rỉ sét nhanh chóng. Hãy chỉ định sử dụng thép không gỉ 304 hoặc 316 cho các ứng dụng liên quan đến nước tinh khiết để ngăn ngừa hiện tượng ăn mòn sớm.
- Không thiết kế hệ thống ống hút kém chất lượng: Việc lắp đặt các đoạn ống cong hoặc van ngay trước cửa hút của bơm sẽ gây ra hiện tượng nhiễu loạn và làm gián đoạn dòng chảy. Cần duy trì đoạn ống hút thẳng có chiều dài ít nhất bằng 5–10 lần đường kính ống để đảm bảo điều kiện hút ổn định.
- Đừng bỏ qua nền móng và sự cân bằng: Bơm đa cấp tạo ra lực quay rất lớn. Nếu không có miếng đệm cách ly rung động phù hợp và sự căn chỉnh chính xác, hiện tượng cộng hưởng gây hư hỏng sẽ lan truyền sang hệ thống đường ống xung quanh.
- Đừng cho rằng lớn hơn thì luôn tốt hơn: Việc lựa chọn một máy bơm có công suất dòng chảy cao hơn nhiều so với yêu cầu sẽ khiến máy bơm phải hoạt động ở điểm cực trái của đường cong hiệu suất. Điều này dẫn đến hiện tượng xâm thực do dòng chảy yếu, biến dạng trục và làm tăng tốc độ mài mòn ổ trục.
Đầu tư vào một sản phẩm chất lượng cao máy bơm ly tâm nhiều tầng thẳng đứng là tối ưu hóa áp suất đầu ra đồng thời kiểm soát chặt chẽ mức tiêu thụ năng lượng, diện tích sàn và thời gian ngừng hoạt động để bảo trì. Bằng cách tính toán kỹ lưỡng Tổng độ cao động (Total Dynamic Head), kiểm tra biên độ NPSH và lựa chọn loại thép không gỉ phù hợp, các cơ sở B2B có thể đảm bảo hệ thống tăng áp hoạt động ổn định, ít rung lắc trong nhiều thập kỷ.
Nếu cơ sở của quý vị cần một giải pháp hệ thống áp suất hiệu quả cao, tiết kiệm không gian và hoạt động ổn định trong điều kiện vận hành liên tục, đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá chi tiết, và hãy Bơm Changyu thiết kế theo yêu cầu máy bơm ly tâm nhiều tầng thẳng đứng hệ thống được thiết kế riêng để đáp ứng chính xác các yêu cầu vận hành của quý vị vào năm 2026.
