Bombas industriales para lodos se encuentran entre los equipos que plantean mayores exigencias mecánicas en las instalaciones químicas, mineras y de procesamiento industrial, y también entre los que con mayor frecuencia se especifican de forma incorrecta. A diferencia de las bombas centrífugas estándar diseñadas para fluidos limpios, una bomba para lodos debe resistir simultáneamente el desgaste abrasivo y la corrosión química, permitir el paso de sólidos sin obstruirse y mantener un rendimiento confiable en condiciones de proceso adversas. Si elige las especificaciones correctas, puede esperar años de servicio sin problemas. Si se equivoca, tendrá que reemplazar los revestimientos de la bomba cada tres meses y perderá producción cada vez.
Esta guía aborda los fundamentos de ingeniería que subyacen a bomba industrial para lodos Selección: cómo los lodos dañan los componentes de la bomba, cómo interpretar los patrones de falla, cómo elegir los materiales adecuados para la composición química de los lodos y cómo seleccionar una bomba diseñada para sus condiciones de servicio. Cada recomendación se basa en más de dos décadas de experiencia práctica de los ingenieros de Bomba Changyu.
📌 Actualizado en 2026 — Abarca configuraciones de UHMW-PE, revestimiento de FEP/PTFE, caucho y hierro cromado para el servicio con lodos abrasivos y corrosivos, con orientación sobre aplicaciones de desulfuración de gases de combustión (FGD) y procesamiento químico de 2026.
¿Qué es una bomba de lodos industrial y cómo funciona?
Un bomba industrial para lodos es un modelo de alta resistencia bomba centrífuga diseñadas para transportar mezclas de sólidos y líquidos en condiciones que deterioran rápidamente los componentes de las bombas estándar. El principal reto de ingeniería consiste en abrasión mecánica de las partículas en suspensión y corrosión química de los líquidos portadores agresivos —dos fuerzas destructivas que las bombas estándar no están diseñadas para soportar al mismo tiempo.
Cada elemento de diseño de una bomba para lodos está pensado para hacer frente a estas fuerzas: las paredes de mayor grosor absorben el desgaste por abrasión, los conductos más anchos del impulsor evitan el bloqueo por partículas, los cojinetes sobredimensionados soportan las elevadas cargas radiales de los lodos y los sistemas de sellado reforzados impiden que los lodos penetren en el extremo de transmisión.
| Elemento de diseño | Bomba centrífuga estándar | Bomba industrial para lodos |
|---|---|---|
| Impulsor | Pasajes cerrados y estrechos | Abiertos/semiabiertos, conductos anchos, álabes gruesos |
| Carcasa | De pared delgada, con eficiencia optimizada | De pared gruesa con revestimiento de desgaste sacrificial |
| Eje | Diámetro estándar | De gran tamaño, reforzado para soportar cargas radiales de lodos |
| Rodamientos | Capacidad de carga estándar | De gran tamaño: el servicio con lodos impone cargas radiales considerablemente mayores |
| Sellado | Sello mecánico estándar | Sello mecánico de cartucho, dinámico tipo K o mecánico con lavado |
| Holguras internas | Ajustado | Ancho: para permitir el paso de partículas de tamaño máximo sin que se formen puentes |
Normas aplicables: ISO 5199, ASME B73.1, ISO 9908, ASTM A532
¿Cuáles son los principales tipos de bombas industriales para lodos?
Cada tipo de bomba se adapta a una geometría de instalación y a unos requisitos operativos específicos. Elegir la configuración adecuada es tan importante como elegir el material adecuado.
Bombas horizontales para lodos
La configuración más utilizada para instalaciones de procesamiento a nivel del suelo. Se integra directamente en los sistemas de tuberías sin necesidad de excavar un foso. Su diseño de extracción trasera permite sustituir por completo la parte húmeda sin necesidad de desconectar las tuberías, lo que supone una ventaja significativa en cuanto a costos de mantenimiento en plantas de producción continua.
Bombas verticales para lodos
Parte húmeda sumergida directamente en el sumidero; motor instalado por encima del nivel del suelo. Elimina la necesidad de cebado. Se utiliza en el tratamiento de aguas residuales, en pozos de residuos mineros y en sumideros de recogida de productos químicos donde los sólidos se depositan cuando la bomba se detiene.
Bombas sumergibles para lodos
Conjunto de motor y bomba totalmente sumergible para sumideros profundos, recuperación tras inundaciones y minería subterránea. El motor está refrigerado por líquido; la selección de los materiales debe tener en cuenta las propiedades químicas de los lodos en todo el conjunto sumergido.
Bombas de lodos autocebantes
Se vuelve a cebar automáticamente tras la aspiración de aire. Ideal para niveles variables en el sumidero o condiciones de aspiración por encima del nivel del suelo, en las que es fundamental para el funcionamiento un reinicio confiable tras una parada imprevista.
Bombas peristálticas / de manguera
Se utilizan para concentraciones muy elevadas de sólidos (más de 60 % en peso de pasta) o lodos sensibles al cizallamiento que requieren una dosificación precisa. A menudo compiten con las bombas centrífugas para lodos en aplicaciones de lodos de alta densidad, donde el diseño centrífugo alcanza sus límites prácticos.
¿Por qué fallan prematuramente las bombas industriales para lodos?
Comprender el mecanismo real de falla de su sistema es el punto de partida para cualquier mejora. Las lodos destruyen los componentes de la bomba a través de cuatro mecanismos; la mayoría de las fallas en el campo se deben a la acción simultánea de más de uno de ellos.
Modo de falla 1: Desgaste por abrasión
Las partículas duras golpean y se deslizan contra todas las superficies en contacto con el líquido, reduciendo progresivamente el espesor del impulsor y de las paredes de la carcasa. La tasa de desgaste aumenta considerablemente con la velocidad de las partículas, una relación bien documentada en la práctica de la ingeniería de bombas para lodos. Los minerales duros como el cuarzo (Dureza Mohs 7) o el corindón (9 en la escala de Mohs) provocan un desgaste rápido incluso en componentes metálicos endurecidos. Los minerales más blandos, como la calcita (3 en la escala de Mohs) o el yeso (2 en la escala de Mohs), provocan un desgaste más controlable en los revestimientos de caucho o de UHMW-PE.
Variables clave: Dureza de las partículas (escala de Mohs), tamaño de las partículas (D50 y D100), concentración de sólidos (% p/p), velocidad en la punta del impulsor.
Modo de falla 2: Ataque corrosivo
Los líquidos portadores ácidos, alcalinos u oxidantes atacan químicamente las superficies en contacto con ellos. Las tasas de corrosión aumentan con la temperatura y la concentración química. En condiciones de alta acidez, los metales ferrosos sin protección se corroen a un ritmo que los hace inadecuados para un servicio continuo, independientemente de su resistencia mecánica.
Variables clave: Identidad química, concentración (%), pH, temperatura de funcionamiento, potencial oxidante del líquido portador.
Modo de falla 3: Sinergia entre erosión y corrosión
Cuando la abrasión y la corrosión actúan conjuntamente, la pérdida de material resultante puede acelerarse mucho más allá de lo que produciría cada mecanismo por separado. La abrasión elimina continuamente la película protectora superficial que confiere al acero inoxidable y a otras aleaciones su resistencia a la corrosión. El metal base expuesto se corroe entonces a la velocidad de un material desprotegido, lo que a su vez ablanda la superficie para el siguiente ciclo de desgaste abrasivo. Esta interacción es la razón por la que una bomba que maneja sin dificultad un fluido corrosivo limpio puede fallar rápidamente cuando se introduce incluso una concentración modesta de sólidos.
Modo de falla 4: Fatiga por impacto
Partículas grandes, flujo de babosa o cavitación generan cargas de impacto repetidas en los álabes del impulsor y las superficies de la carcasa. Con el tiempo, estas cargas provocan la aparición de microfisuras que pueden dar lugar a fracturas, especialmente en materiales frágiles como el hierro blanco con alto contenido de cromo. El caucho y el UHMW-PE absorben la energía de impacto de forma elástica, por lo que suelen ofrecer un mejor rendimiento que los materiales metálicos más duros en aplicaciones con cargas de impacto significativas.
💡 Diagnóstico de patrones de falla: Las superficies de desgaste lisas y pulidas indican un fallo causado principalmente por la abrasión. Las superficies rugosas, con picaduras o granuladas indican un ataque causado principalmente por la corrosión. Los componentes agrietados o fracturados apuntan a fatiga por impacto. Es fundamental identificar el mecanismo antes de pedir una bomba de repuesto, ya que utilizar el mismo material volverá a producir el mismo resultado.
Cómo elegir el material adecuado para una bomba de lodos industrial
La elección de los materiales es una de las decisiones más importantes a la hora de especificar una bomba para lodos. El material adecuado para su aplicación puede garantizar 18 meses o más de funcionamiento confiable; un material inadecuado puede fallar en cuestión de semanas.
Paso 1: Caracterice completamente su suspensión
| Parámetro | Por qué es importante |
|---|---|
| Identificación de sólidos (nombre químico + mineralogía) | Determina tanto la dureza (escala de Mohs) como la reactividad química de la fase sólida |
| Tamaño de partícula (D50 y D100) | D50 refleja la intensidad media de desgaste; D100 determina el espacio libre mínimo necesario en el paso del impulsor |
| Concentración de sólidos (%, peso/peso) | Determina la densidad de la lechada, la intensidad del desgaste y los factores de corrección hidráulicos |
| valor del pH | Indicador principal del mecanismo y la gravedad de la corrosión |
| Identidad y concentración del líquido portador | El pH por sí solo no es suficiente: el HCl y el H₂SO₄ con el mismo valor de pH requieren materiales diferentes |
| Temperatura de funcionamiento (°C) | Establece el límite superior de servicio para todos los materiales de revestimiento polimérico |
| Forma de las partículas | Las partículas angulosas suelen provocar un desgaste considerablemente mayor que las partículas redondeadas de dureza y tamaño equivalentes |
| Densidad relativa de la lechada | Calcula directamente la potencia necesaria del motor; subestimar este valor provoca una sobrecarga del motor |
| Índice de abrasión (número de Miller, ASTM G75) | Ofrece un indicador cuantitativo y estandarizado de la tasa de desgaste, cuando esté disponible |
Paso 2: Relacionar el material con el mecanismo de falla
| Material | Abrasión | Ácido | Álcali | Temperatura máxima | Servicio combinado | Recomendado para |
|---|---|---|---|---|---|---|
| UHMW-PE | ★★★★☆ | ★★★★★ | ★★★★★ | 90 °C | ★★★★★ | Suspensión ácida/alcalina con sólidos o cristales |
| Revestimiento de FEP/PTFE | ★★★☆☆ | ★★★★★ | ★★★★★ | 120 °C | ★★★★☆ | Suspensión química corrosiva, sólidos flexibles de hasta 20% |
| Revestimiento de PFA | ★★★☆☆ | ★★★★★ | ★★★★★ | 180 °C | ★★★★☆ | Aplicaciones con productos químicos corrosivos a altas temperaturas |
| Caucho natural | ★★★★★ | ★★☆☆☆ | ★★★★☆ | 60 °C | ★★☆☆☆ | Pasta mineral suave y neutra |
| Neopreno / EPDM | ★★★☆☆ | ★★★☆☆ | ★★★★☆ | 120 °C | ★★★☆☆ | Lodo ligeramente corrosivo |
| Hierro con alto contenido en cromo (Cr28) | ★★★★★ | ★★☆☆☆ | ★★☆☆☆ | 250 °C | ★★☆☆☆ | Pasta mineral neutra dura |
| Acero inoxidable 316L | ★★☆☆☆ | ★★★☆☆ | ★★★★☆ | 200 °C | ★★★☆☆ | Aplicaciones ligeramente corrosivas, bajo contenido en sólidos |
Lógica de decisión:
- Corrosivo + sólidos o cristales (pH 10, dureza de las partículas según la escala de Mohs <6): → Revestimiento de UHMW-PE
- Sustancias químicas corrosivas + sólidos flexibles (hasta 20% en peso, partículas blandas): → Revestimiento de FEP o PFA
- Neutro + muy abrasivo (pH 4–9, partículas minerales duras, dureza Mohs >6): → Hierro con alto contenido en cromo (partículas gruesas) o caucho natural (partículas finas y suaves)
- Ligeramente corrosivo, bajo contenido en sólidos (<51 % en peso de TP3T, partículas blandas): → Acero inoxidable 316L
- Servicio en condiciones de alta temperatura y corrosión (por encima de los límites del FEP): → Revestimiento de PFA
Cómo elegir la bomba para lodos industrial adecuada: un proceso de 5 pasos
Paso 1: Complete la ficha técnica de la lechada
Documente los nueve parámetros de la lechada mencionados anteriormente antes de iniciar cualquier cálculo hidráulico. Este documento servirá de base para todas las decisiones técnicas posteriores: materiales, tipo de impulsor, selección de sellos y dimensionamiento del motor. No acepte un presupuesto de bomba de un proveedor que no haya revisado los datos de su lechada.
Paso 2 — Definir el punto de trabajo hidráulico
Calcule el caudal requerido (Q, m³/h) y la altura dinámica total (H, m) utilizando factores de fricción corregidos para lodos. Las pérdidas por fricción en las tuberías que transportan lodos son mayores que en el caso de un flujo equivalente de agua limpia; su magnitud depende de la concentración de sólidos y de las características de las partículas. Asegúrese de que su punto de trabajo se encuentre dentro de 80–110% de BEP en la curva de la bomba; el funcionamiento fuera de este rango aumenta la recirculación interna, acelera el desgaste del impulsor y eleva la vibración. Incluya un margen de seguridad de 10–15% tanto en Q como en H para tener en cuenta el envejecimiento de las tuberías y las variaciones del proceso.
Paso 3: Verificar el margen de NPSH
El NPSHa debe superar al NPSHr en al menos 1,0 m en servicio con lodos: un margen más conservador que en el caso de fluidos limpios, ya que los lodos con alto contenido de sólidos aumentan la turbulencia y la liberación de gases, lo que reduce el NPSHa efectivo. Realice el cálculo en las condiciones más desfavorables: temperatura máxima de los lodos, nivel mínimo del sumidero y altura de succión máxima.
Paso 4 — Seleccionar la configuración del sellado del eje
| Tipo de sello | Cuándo utilizarlo | Limitación clave |
|---|---|---|
| Sello mecánico de cartucho | Medios corrosivos con partículas en suspensión o cristalinos | Requiere una instalación precisa; consulte con el proveedor la compatibilidad con sólidos |
| Junta dinámica tipo K | Lodo corrosivo en flujo continuo, servicio en superficie | Requiere un caudal mínimo continuo; se avería inmediatamente si funciona en seco |
| Empaque de válvula | Pasta abrasiva, presión moderada | Requiere un ajuste periódico in situ; es normal que se produzca una ligera fuga controlada |
| Sello mecánico con lavado | Se exige el cumplimiento de las normas medioambientales de «cero derrames» | Requiere un líquido de lavado limpio y fiable a la diferencia de presión adecuada |
Paso 5: Dimensionar el motor para obtener la máxima densidad de la lechada
P (kW) = (Q × H × SG) / (367 × η)
Donde Q = caudal (m³/h), H = altura manométrica (m), SG = densidad de la lechada, η = rendimiento de la bomba. Calcular siempre a densidad específica máxima de la lechada — concentración máxima de sólidos — y aplicar un 1,15–1,20 × factor de servicio. Los motores de potencia insuficiente se desconectan por sobrecarga durante el arranque de lodos de alta densidad, normalmente en el momento más inoportuno desde el punto de vista operativo.
¿Qué bomba industrial para lodos es la adecuada para su aplicación? 3 soluciones probadas
Bomba Changyu Lleva más de dos décadas resolviendo los retos que plantean las bombas para lodos en aplicaciones industriales corrosivas y abrasivas en todo el mundo. Los tres productos siguientes representan una selección de nuestra gama de bombas industriales para lodos, elegidas para condiciones de servicio exigentes que combinan la corrosión y la abrasión. Para configuraciones especializadas, mayores caudales o requisitos de materiales no estándar, nuestro equipo de ingeniería le recomendará la solución más adecuada de entre toda nuestra gama de productos.

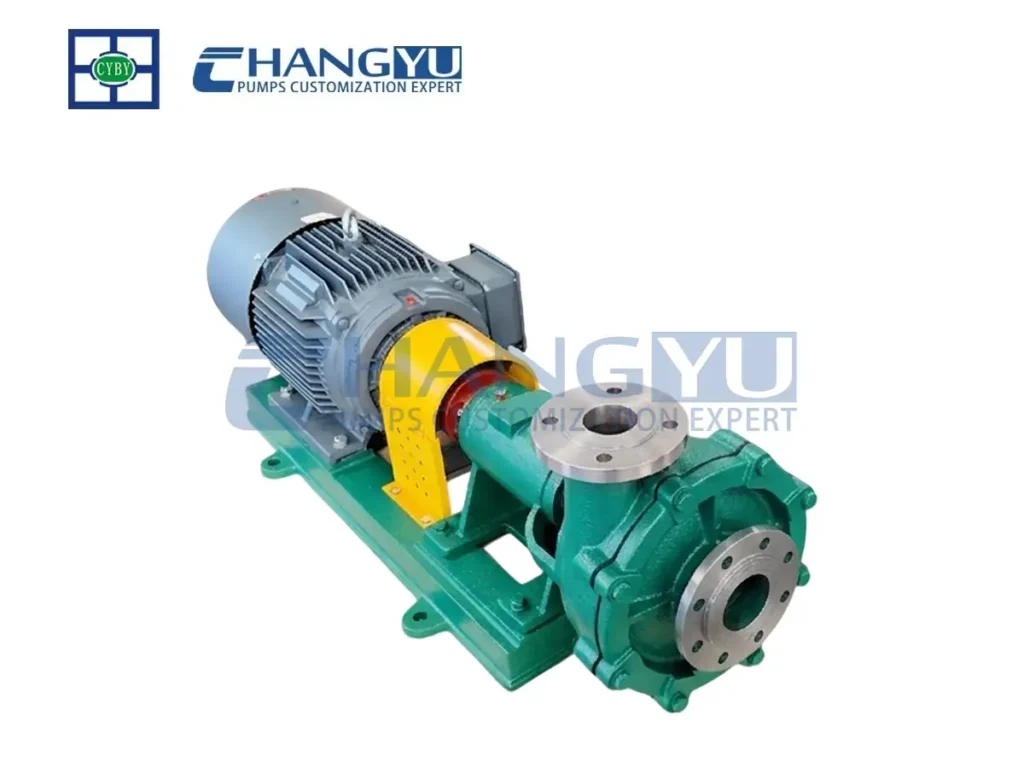

1. Bombas industriales para lodos de la serie UHB
El Serie UHB es una bomba centrífuga de una etapa en voladizo con un impulsor semiabierto y un sello mecánico de cartucho, diseñada específicamente para medios corrosivos con partículas sólidas o cristalinos. El revestimiento de UHMW-PE ofrece resistencia al desgaste, a los impactos, a la fluencia y a la corrosión al mismo tiempo, lo que permite hacer frente a condiciones de servicio combinadas en las que las alternativas de un solo material suelen resultar insuficientes.
Especificaciones principales:
| Parámetro | Valor |
|---|---|
| Rango de caudal | 3–2 600 m³/h |
| Gama de cabezales | 5–100 m |
| Potencia del motor | 0,75–300 kW |
| Velocidad | 750–2 900 rpm |
| Temperatura media | De -20 °C a 90 °C |
| Sello de eje | Sello mecánico de cartucho |
| Material del forro | UHMW-PE (personalizable) |
Compatibilidad química:
- ✅ H₂SO₄ — diversas concentraciones
- ✅ HCl — todas las concentraciones
- ✅ HNO₃ — diversas concentraciones
- ✅ NaOH — todas las concentraciones
- ✅ Lodos de FGD, residuos de galvanoplastia, lodos derivados de la fundición, medios corrosivos cristalinos
Aspectos destacados de la ingeniería:
- ✅ Eje en voladizo: sin cojinetes en la zona húmeda; la contaminación de los cojinetes por partículas de lodo se evita de forma estructural
- ✅ Impulsor semiabierto: diseñado para permitir el paso de fluidos con partículas sólidas y cristales sin que se formen puentes ni se produzcan obstrucciones
- ✅ Sello mecánico de cartucho: configuración de instalación repetible, tiempo de mantenimiento reducido
- ✅ Revestimiento de UHMW-PE: resistencia al desgaste, a los impactos, a la fluencia y a la corrosión en un solo material
- ✅ Diseño con extracción trasera: se puede acceder a todo el extremo húmedo sin necesidad de desconectar las tuberías
- ✅ Certificado por la CE; UHMW-PE personalizable según los requisitos de cada aplicación
2. Bomba horizontal para lodos resistente a la corrosión de la serie CYB-ZKJ
El Bomba horizontal para lodos resistente a la corrosión de la serie CYB-ZKJ es una bomba centrífuga con componentes importados FEP/PTFE Componentes en contacto con el fluido, diseñados para el bombeo continuo de líquidos ácidos y alcalinos, lodos, pulpas minerales corrosivas y aguas residuales en instalaciones de procesamiento situadas en la superficie. La configuración de sellado dinámico tipo K garantiza un funcionamiento estable y sin fugas durante todo el período de servicio.
Especificaciones principales:
| Parámetro | Valor |
|---|---|
| Rango de caudal | 3–2 600 m³/h |
| Gama de cabezales | 5–100 m |
| Potencia del motor | 0,75–300 kW |
| Velocidad | 968–3 450 r/min |
| Temperatura media | de -80 °C a 120 °C |
| Sello de eje | Junta dinámica tipo K |
| Materiales en contacto con el líquido | FEP/PTFE importado (personalizable) |
Aspectos destacados de la ingeniería:
- ✅ Componentes en contacto con el medio fabricados en FEP/PTFE importados: aptos para ácidos, álcalis, agentes oxidantes y pulpas minerales corrosivas
- ✅ Sello dinámico tipo K: rendimiento estable y sin fugas en aplicaciones continuas con lodos corrosivos
- ✅ Amplio rango de temperaturas (de -80 °C a 120 °C): apto tanto para el transporte criogénico como para aplicaciones químicas a altas temperaturas
- ✅ Diseño optimizado de la carcasa y los componentes de flujo continuo para el manejo de fluidos altamente corrosivos
- ✅ Instalación en línea a nivel del suelo: no es necesario excavar un pozo
- ✅ Certificado CE; material FEP personalizable según la aplicación
3. Bomba de transferencia de productos químicos corrosivos serie CYB-ZKJ
El Bomba de transferencia de productos químicos corrosivos serie CYB-ZKJ usos Revestimiento de FEP — con revestimiento de PFA disponible para condiciones de alta temperatura — para manejar medios corrosivos en diversas concentraciones, incluyendo líquidos con hasta Partículas sólidas flexibles 20%. Adecuado para el transporte de productos químicos, la fundición de lodos minerales, los flujos de proceso de ácido sulfúrico y fertilizantes fosfatados, y aplicaciones relacionadas con aguas residuales.
Especificaciones principales:
| Parámetro | Valor |
|---|---|
| Rango de caudal | 3–2 600 m³/h |
| Gama de cabezales | 5–100 m |
| Potencia del motor | 0,75–300 kW |
| Velocidad | 968–3 450 r/min |
| Temperatura media | de -80 °C a 120 °C |
| Material del forro | Estándar FEP; PFA opcional |
| Contenido máximo de sólidos | Hasta 20% de partículas sólidas flexibles |
Aspectos destacados de la ingeniería:
- ✅ Revestimiento de FEP: amplia resistencia química frente a ácidos, álcalis y agentes oxidantes en diversas concentraciones
- ✅ Opción de revestimiento de PFA: para condiciones de servicio que requieran una mayor resistencia a la temperatura, más allá de los límites estándar del FEP
- ✅ Admite partículas sólidas flexibles de hasta 20%, lo que permite su uso en aplicaciones con lodos corrosivos para las que las bombas químicas estándar no están diseñadas
- ✅ Una única plataforma que abarca lodos minerales de fundición, servicios con ácido sulfúrico diluido, corrientes de fertilizantes fosfatados y aguas residuales ambientales
- ✅ Certificado por la CE; documentación sobre la conformidad de los materiales disponible para la validación de procesos y la presentación de solicitudes reglamentarias
¿En qué sectores se utilizan las bombas industriales para lodos?
| Industria | Tipo de lechada | Rango de pH | Desafío principal | Configuración recomendada |
|---|---|---|---|---|
| Desulfuración de gases de combustión | Cal/piedra caliza, lechada de yeso | 5–8 | Alto contenido en sólidos, abrasivo, incrustaciones | UHB UHMW-PE o caucho |
| Fabricación de productos químicos | Suspensiones de proceso ácidas/alcalinas | Variable | Corrosión + abrasión combinadas | Serie UHB o CYB-ZKJ |
| Galvanoplastia y acabado de metales | Lodo ácido, residuos de galvanoplastia | 0–3 | Altamente corrosivo, sólidos ligeros | CYB-ZKJ con revestimiento de FEP |
| Minería — drenaje ácido de minas | H₂SO₄ + residuos minerales | 1–4 | Combinación de corrosivo y abrasivo | UHB UHMW-PE |
| Fundición y metalurgia | Pulpas minerales corrosivas | Variable | Sólidos minerales corrosivos | Serie CYB-ZKJ |
| Producción de fertilizantes | Suspensión de ácido fosfórico | 1–3 | Ácido fuerte + sólidos abrasivos | CYB-ZKJ con revestimiento de FEP/PFA |
| Generación de energía | Lodo de cenizas, lodo de carbón | 4–9 | Abrasivo, moderadamente corrosivo | UHB o hierro cromado |
| Tratamiento de aguas residuales | Lodos, arena, lodos activados | 6–8 | Sólidos fibrosos, de densidad variable | Bomba horizontal para lodos |
| Cerámica y vidrio | Barba cerámica, pasta de esmalte | 6–9 | Abrasivo fino, requisitos de pureza | UHMW-PE o caucho |
| Construcción / ingeniería civil | Lechada de cemento, lechada de bentonita | 10–12 | Alta densidad, ligeramente abrasivo | Horizontal de alta resistencia |
Caso práctico: Prolongación de la vida útil de las bombas para lodos en aplicaciones con lodos ácidos
Una empresa productora de ácido sulfúrico operaba varias estaciones de bombeo que manejaban una suspensión de H₂SO₄ concentrado con sólidos en suspensión. La vida útil promedio de las bombas era de 3 a 4 meses. Los costos de mantenimiento eran elevados y las paradas de producción no planificadas eran frecuentes.
Diagnóstico: Interacción entre erosión y corrosión. La suspensión era a la vez muy ácida y abrasiva: las bombas revestidas de caucho se degradaron rápidamente en el entorno de H₂SO₄, mientras que las carcasas metálicas de las bombas sufrieron un ataque combinado químico y abrasivo. Ninguno de los materiales por sí solo resolvió ambos mecanismos de falla.
Solución: Bombas de la serie UHB con revestimiento de UHMW-PE con impulsores semiabiertos dimensionados para un diámetro de partícula D100 y sellos mecánicos de cartucho seleccionados en función de las condiciones de funcionamiento.
Resultado: Los intervalos de mantenimiento se han ampliado considerablemente en comparación con la configuración anterior. Las paradas de mantenimiento no programadas se han reducido de manera significativa. El revestimiento de UHMW-PE resistió simultáneamente tanto el ataque químico como el abrasivo, un factor crítico que los materiales de las bombas anteriores no habían logrado.
Este ejemplo ilustra el tipo de desafío que plantea el uso combinado de servicios para el que está diseñada la serie UHB. Los resultados reales varían en función de las condiciones específicas de la lechada, los parámetros de funcionamiento y la instalación. Contacto Changyu Pump Engineering utiliza los datos de su proceso para realizar una evaluación específica para su planta.
Cómo prolongar la vida útil de una bomba para lodos: 5 principios de mantenimiento
1 — Establecer valores de referencia de desgaste durante las primeras 500 horas de funcionamiento
Mida el espesor de las paletas del impulsor, el espesor de la pared del revestimiento y el diámetro exterior del manguito del eje durante la puesta en servicio. Vuelva a realizar las mediciones a las 500 horas. La tasa de desgaste inicial ofrece una base confiable para proyectar el momento de la sustitución y programar el mantenimiento planificado antes de que se produzca una falla imprevista.
2 — Sustituir cuando alcance el espesor original de 50%, no cuando se produzca una falla
La tasa de desgaste se acelera a medida que disminuye el espesor de la pared. El reemplazo de los componentes cuando el espesor del 50% alcanza el nivel original requiere una parada de mantenimiento programada. Esperar a que se produzca una falla suele implicar una parada de emergencia, pérdida de producción y daños colaterales en los cojinetes, los sellos y el eje.
3 — Proteja el conjunto del cojinete de forma constante
La entrada de lodos en la carcasa del cojinete es una causa habitual de avería en las bombas que, en gran medida, se puede prevenir. Ajuste la empaquetadura del prensaestopas a intervalos regulares. Revise el juego de los sellos dinámicos cada tres meses. Verifique los sellos de la carcasa del cojinete en cada ciclo de mantenimiento.
4 — Evite el funcionamiento en seco en cualquier circunstancia
Los sellos dinámicos y los sellos mecánicos de cartucho dependen del fluido de proceso para su lubricación y refrigeración. Incluso un funcionamiento en seco de corta duración puede rayar de forma permanente el manguito del eje y dañar la superficie de sellado. Instale un interruptor de bajo caudal con desconexión automática del motor para evitar situaciones de funcionamiento en seco.
5 — Supervisar la vibración y la temperatura de los cojinetes como indicadores adelantados
Un aumento de la vibración por encima del nivel de referencia (según la norma ISO 10816) o un incremento sostenido de la temperatura de los cojinetes indican la aparición de una falla. Las fallas detectadas en esta etapa suelen ser fáciles de corregir. En cambio, si se deja sin resolver la misma falla hasta que la bomba falle, su solución resulta siempre más costosa y causa mayores trastornos.
¿Listo para resolver el reto de su bomba para lodos?
La bomba para lodos industrial adecuada no es simplemente aquella que cumple con sus requisitos de caudal y altura de elevación. Es aquella fabricada con el material adecuado, con el diseño de impulsor y la configuración de sellos correctos, para la composición química específica de sus lodos y las características de los sólidos. Esa combinación es lo que distingue a una bomba que funciona de manera confiable durante 18 meses de una que falla en seis semanas.
Si su configuración actual no le ofrece esa fiabilidad, traslade sus datos de proceso a Bomba Changyu. Comparte tu condiciones de lodos y requisitos de caudal Póngase en contacto con nuestro equipo de ingeniería y le enviaremos una recomendación sobre la bomba, verificada técnicamente, en un plazo de 24 horas.
Preguntas frecuentes sobre bombas industriales para lodos: dudas habituales sobre selección y mantenimiento
P1: ¿Qué material se recomienda para una bomba industrial de lodos destinada al bombeo de lodos de ácido sulfúrico?
Para aplicaciones en las que se combinan la corrosión ácida y los sólidos abrasivos, Construcción con revestimiento de UHMW-PE —como la serie UHB de Changyu Pump— aborda ambos mecanismos en un solo material de revestimiento. El UHMW-PE ofrece una gran resistencia al H₂SO₄ en un amplio rango de concentraciones, al tiempo que soporta el desgaste abrasivo que degrada rápidamente los revestimientos de caucho o los componentes metálicos sin protección en las mismas condiciones de servicio.
P2: ¿Cuáles son los principales tipos de bombas industriales para lodos?
Las configuraciones principales son: bombas horizontales de succión axial (servicio de tuberías en superficie), bombas de sumidero verticales (instalaciones de fosas y sumideros), bombas sumergibles (sumideros profundos y servicios subterráneos), y bombas autocebantes (condiciones de succión variables). La elección entre las distintas configuraciones depende de la geometría de la instalación, las características de sedimentación de los sólidos y los requisitos operativos.
P3: ¿Cuánto tiempo debería durar una bomba para lodos de alta resistencia en aplicaciones con ácidos?
Con una selección adecuada del revestimiento y una puesta en marcha correcta, es posible alcanzar intervalos de mantenimiento de entre 12 y 18 meses entre los reemplazos programados del revestimiento y el impulsor en aplicaciones con lodos ácidos concentrados. Una vida útil sistemáticamente inferior a este rango suele indicar una selección incorrecta de los materiales en contacto con el fluido, un funcionamiento fuera del punto de rendimiento óptimo (BEP) o ambas cosas, problemas que pueden solucionarse sin necesidad de reemplazar el cuerpo de la bomba.
P4: ¿Qué provoca un desgaste más rápido en el lado de descarga de una bomba para lodos?
El desgaste acelerado en el borde de entrada de la voluta y en el diámetro exterior del impulsor suele indicar que la bomba está funcionando a la derecha del punto de rendimiento óptimo (BEP) en la curva de la bomba. Un caudal superior al punto de diseño de la bomba genera una recirculación interna a alta velocidad en el borde de entrada, lo que concentra el desgaste en esa zona. La solución consiste en reducir el caudal de descarga para volver al punto de rendimiento óptimo (BEP) o en seleccionar un impulsor de mayor diámetro para el punto de funcionamiento real.
P5: ¿Cuándo debo usar una empaquetadura frente a un sello mecánico en una bomba para lodos?
Empaque de válvula Se suele preferir cuando la suspensión contiene sólidos abrasivos: las partículas que llegan a la superficie de un sello mecánico provocan un desgaste rápido de la superficie y un fallo prematuro del sello. A sello mecánico de lavado es adecuado cuando se requiere un sellado sin goteo para cumplir con las normas medioambientales y cuando se dispone de manera fiable de un fluido de lavado limpio y químicamente compatible a la diferencia de presión adecuada por encima de la presión de succión.
P6: ¿Puede una bomba para lodos resistente a la corrosión manejar simultáneamente ácidos y sólidos abrasivos?
Sí, siempre y cuando se elija el material adecuado. Bombas revestidas de UHMW-PE como la serie UHB, diseñada para soportar condiciones de uso en las que se combinan la acción de los ácidos y la abrasión. Bombas revestidas de FEP/PTFE por ejemplo, la serie CYB-ZKJ maneja lodos químicos corrosivos que contienen partículas sólidas flexibles de hasta un 20,1 % en peso. Las bombas estándar resistentes a la corrosión que carecen de revestimiento resistente a la abrasión no están diseñadas para este tipo de servicio y, por lo general, se desgastan a un ritmo acelerado cuando hay sólidos presentes.
P7: ¿Cómo puedo evitar la cavitación en una instalación de bomba para lodos montada en sumidero?
Mantener NPSHa ≥ NPSHr + 1,0 m en todas las condiciones de funcionamiento. Mantenga un diámetro grande en la tubería de succión, una longitud corta de la misma y la válvula de aislamiento de succión completamente abierta durante el funcionamiento. Instale un dispositivo de desconexión por nivel bajo en el sumidero para evitar que la bomba funcione en seco a medida que el sumidero se vacía hasta el nivel mínimo de funcionamiento.
P8: ¿En qué sectores se utilizan ampliamente las bombas industriales para lodos?
Entre los sectores con un alto nivel de utilización se encuentran fabricación de productos químicos, desulfuración de gases de combustión, minería y procesamiento de minerales, fundición y metalurgia, producción de fertilizantes, galvanoplastia y acabado de metales, y tratamiento de aguas residuales — cada uno de los cuales presenta una combinación específica de abrasividad y corrosividad que determina los requisitos concretos para la selección de materiales.
