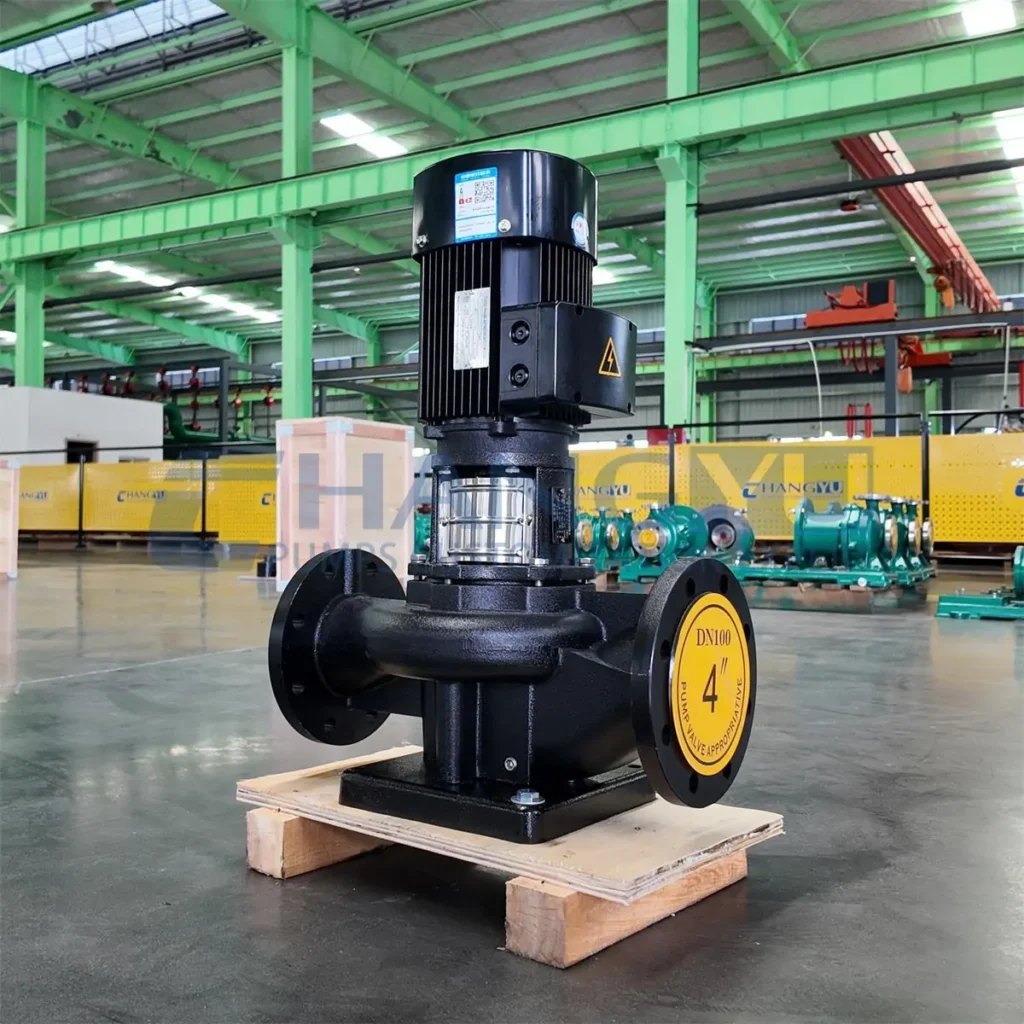

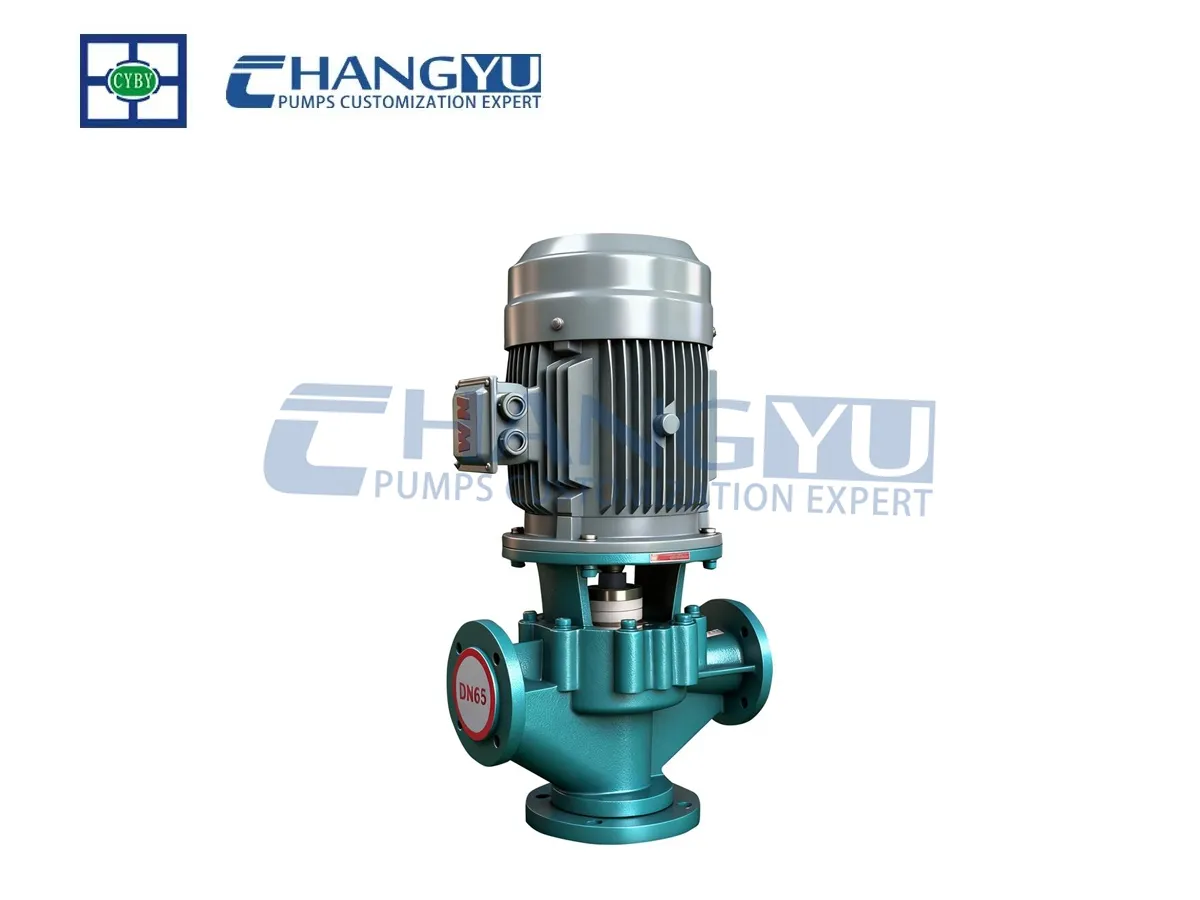

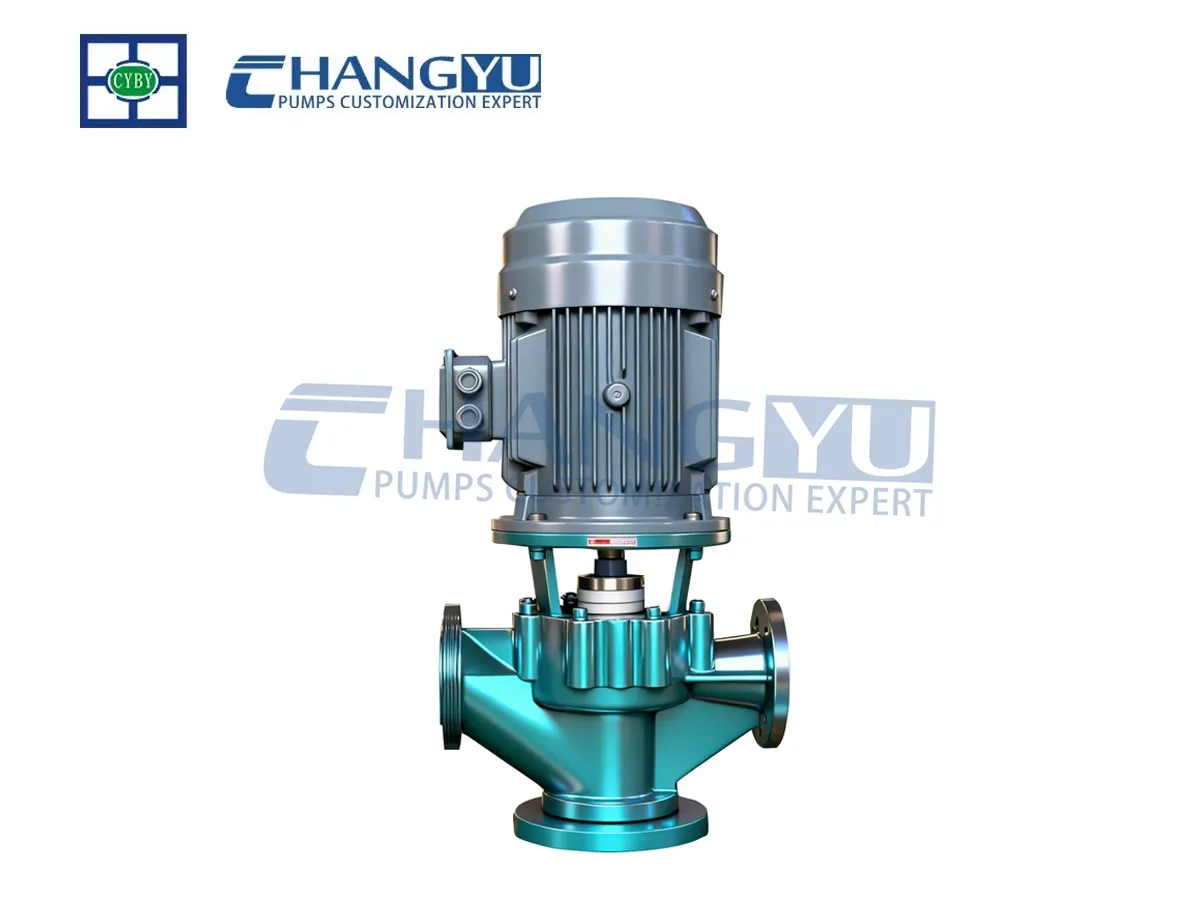

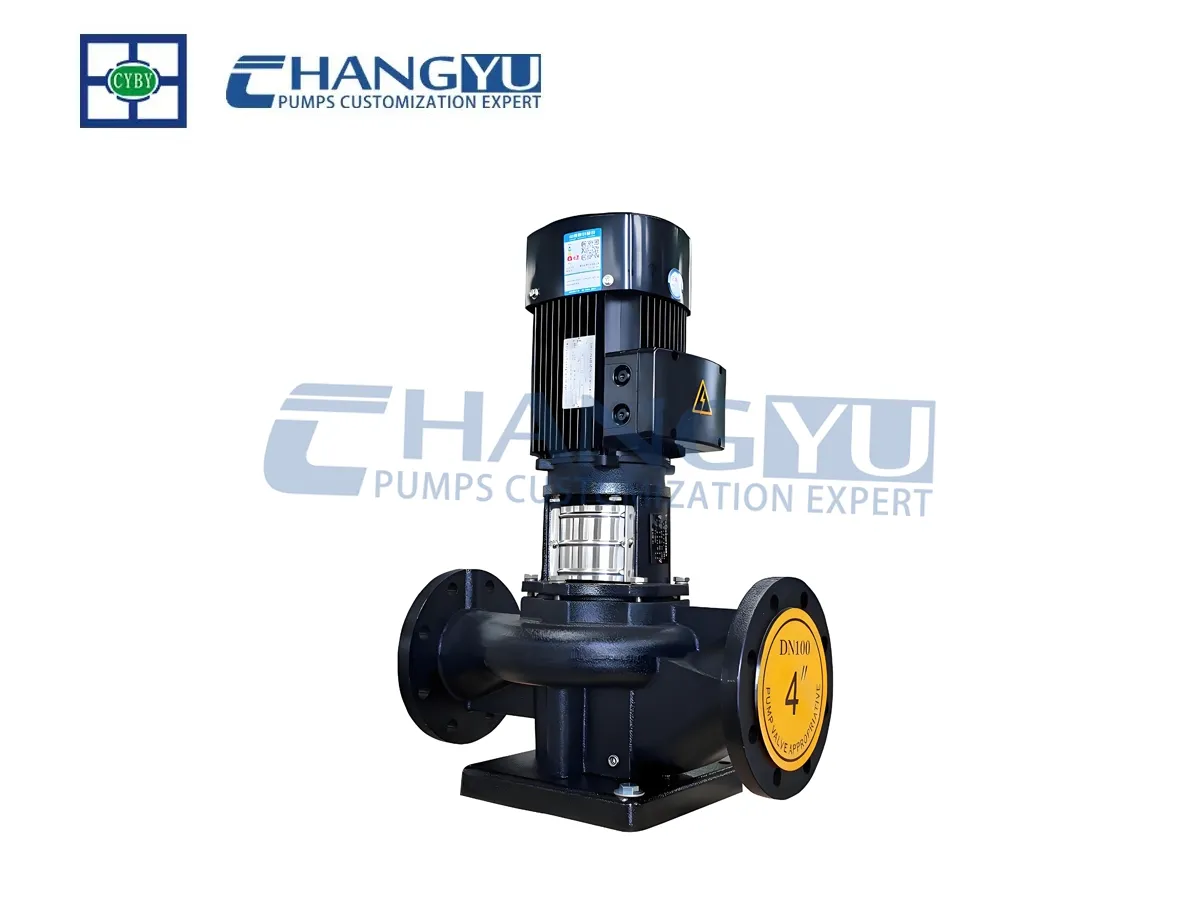

Bomba centrífuga vertical em linha da série CYL
A bomba centrífuga vertical em linha do tipo CYL é uma bomba centrífuga vertical de aspiração simples de fase única concebida para o transporte eficiente de fluidos. Foi especificamente concebida para o transporte de água limpa e líquidos com propriedades físicas e químicas semelhantes às da água limpa. Com uma estrutura vertical vertical, esta Bomba centrífuga oferece um design compacto, requisitos mínimos de espaço no chão e um funcionamento suave.
A bomba centrífuga vertical em linha também é adequada para o abastecimento de água a longa distância, circulação de refrigeração HVAC, abastecimento de água quente e fria na casa de banho e outras necessidades de circulação, pressurização e correspondência de equipamento. O seu material e estrutura de vedação podem adaptar-se a uma gama de temperaturas médias de -20°C a 120°C. É amplamente aplicável em vários cenários, tais como abastecimento de água industrial, drenagem urbana, aumento da pressão de edifícios altos, irrigação paisagística e aumento da pressão do sistema de proteção contra incêndios.
|
Gama de caudais : |
3m³/h~1200 m³/h |
|---|---|
|
Gama de cabeças: |
5m~50m |
|
Potência do motor : |
0,75 kW~315 kW |
|
Velocidade: |
970~2900r/min |
|
Gama de temperaturas médias: |
≤80℃ |
|
Materiais personalizáveis: |
WCB, HT200, HT250, 304, 316, 316L, 2205 |
Introdução
A bomba centrífuga vertical em linha é engenhosamente concebida por Tecnologia de bombas Changyu em colaboração com especialistas chineses em bombas. Adopta um excelente modelo hidráulico chinês e utiliza os parâmetros de desempenho da bomba centrífuga de aspiração única de fase única do tipo IS, com base nos fundamentos das bombas verticais padrão. Com base no modelo ISG, foi adaptada para várias aplicações, incluindo bombas de água quente, bombas químicas resistentes à corrosão a alta temperatura e bombas de óleo, adaptadas a diferentes temperaturas de funcionamento e meios.

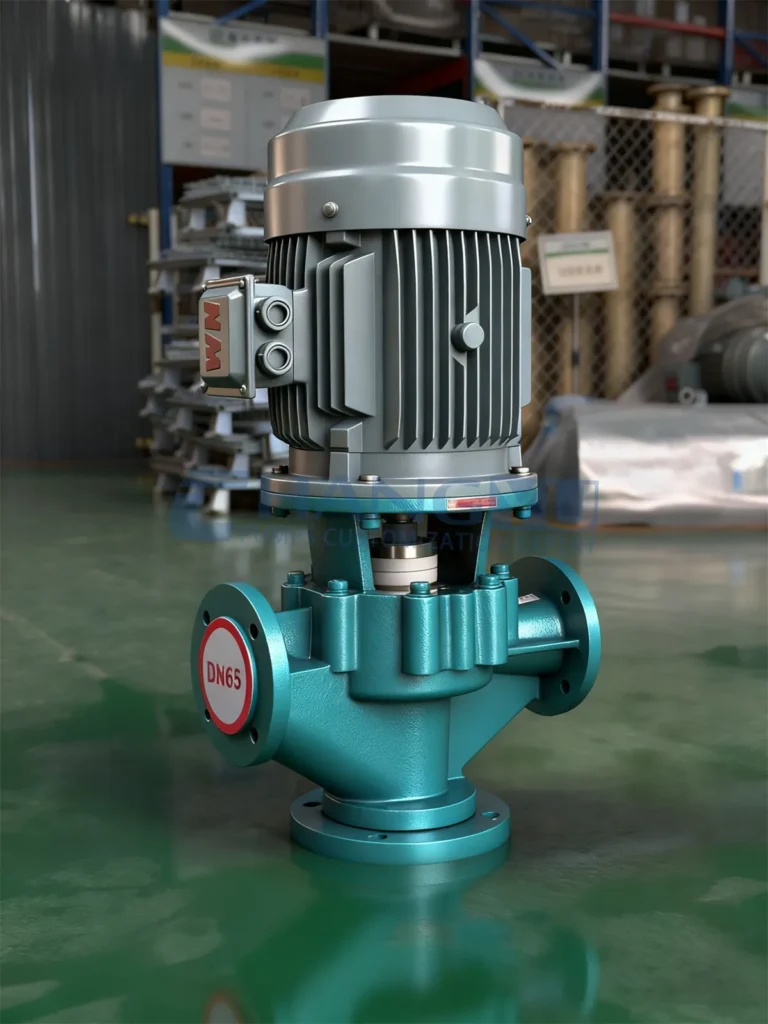

Bomba centrífuga vertical em linha
Este produto apresenta alta eficiência, poupança de energia, baixo ruído e desempenho fiável, cumprindo os requisitos da nova norma nacional de maquinaria JB/T53058-93.
- Baixa taxa de falhas: Estrutura simples e racional com componentes chave que utilizam peças de qualidade mundial, aumentando significativamente o tempo médio entre falhas da máquina.
- Manutenção fácil: Substituição simples e cómoda de vedantes e rolamentos.
Caraterísticas
Estrutura compacta, tamanho pequeno, aspeto elegante e espaço mínimo no chão. Com uma cobertura de proteção instalada, pode ser adaptada a ambientes de instalação no exterior.
O impulsor é montado diretamente no eixo do motor, assegurando uma elevada concentricidade, um funcionamento suave e uma longa vida útil.
São utilizados vedantes mecânicos de liga dura ou vedantes combinados, que oferecem excelente resistência ao desgaste, elevada fiabilidade de vedação e vida útil prolongada.
A entrada e a saída são concebidas com o mesmo diâmetro, facilitando as ligações da tubagem e permitindo a manutenção sem desmontar o sistema de tubagem.
Suporta o funcionamento em série ou paralelo de bombas, adaptando-se de forma flexível a diferentes requisitos de caudal e altura manométrica.
Os orifícios de sucção e descarga podem ser ajustados a diferentes direcções de instalação (mesma direção, 90°, 180°, 270°), facilitando a adaptação à disposição das condutas no local.

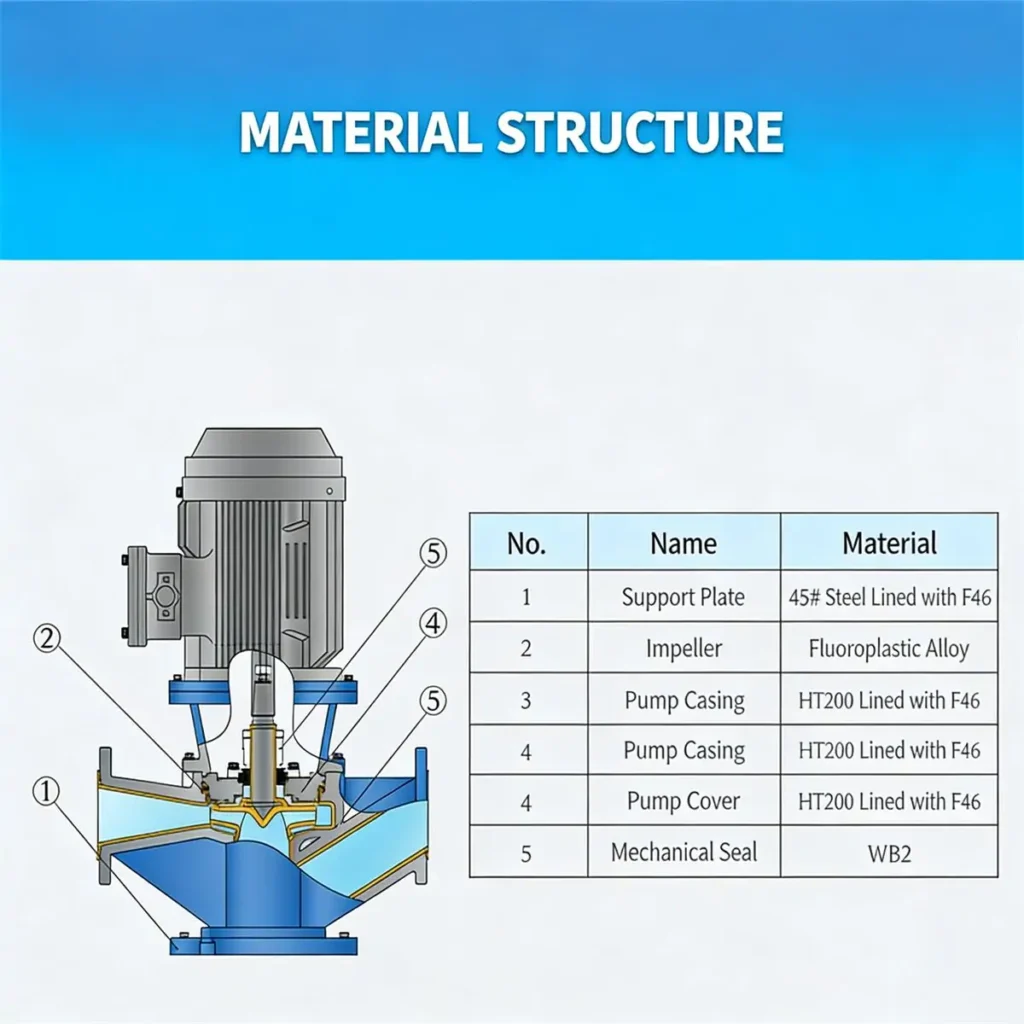

Partes de uma bomba centrífuga vertical em linha
A bomba centrífuga de tubulação vertical CYL consiste principalmente de componentes principais, como o corpo da bomba, impulsor, eixo, selo mecânico e motor. Se você precisar de configuração detalhada ou opções de personalização, sinta-se à vontade para contactar-nos para um orçamento.

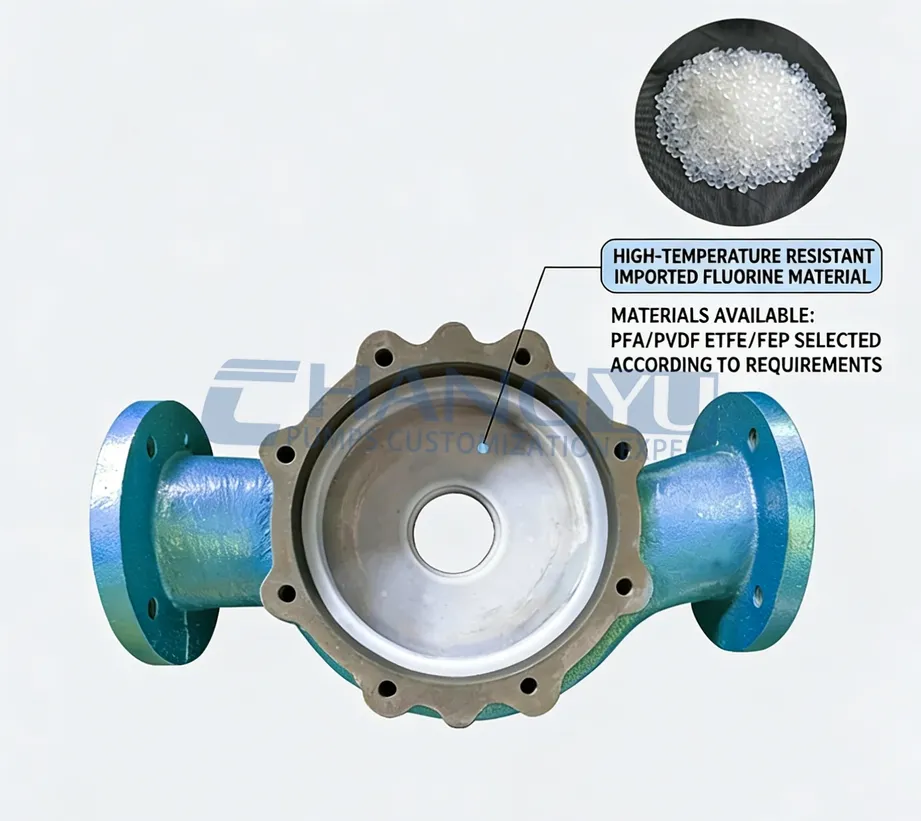

Recozido para evitar fissuras
Revestimento fluorado firmemente ligado para resistência à corrosão e ao desgaste
Fluoropolímero importado resistente a altas temperaturas
Opções de materiais: PFA/PVDF/ETFE/FEP
Personalizável com base nos requisitos
Resistência à temperatura até 150°C, segura e fiável

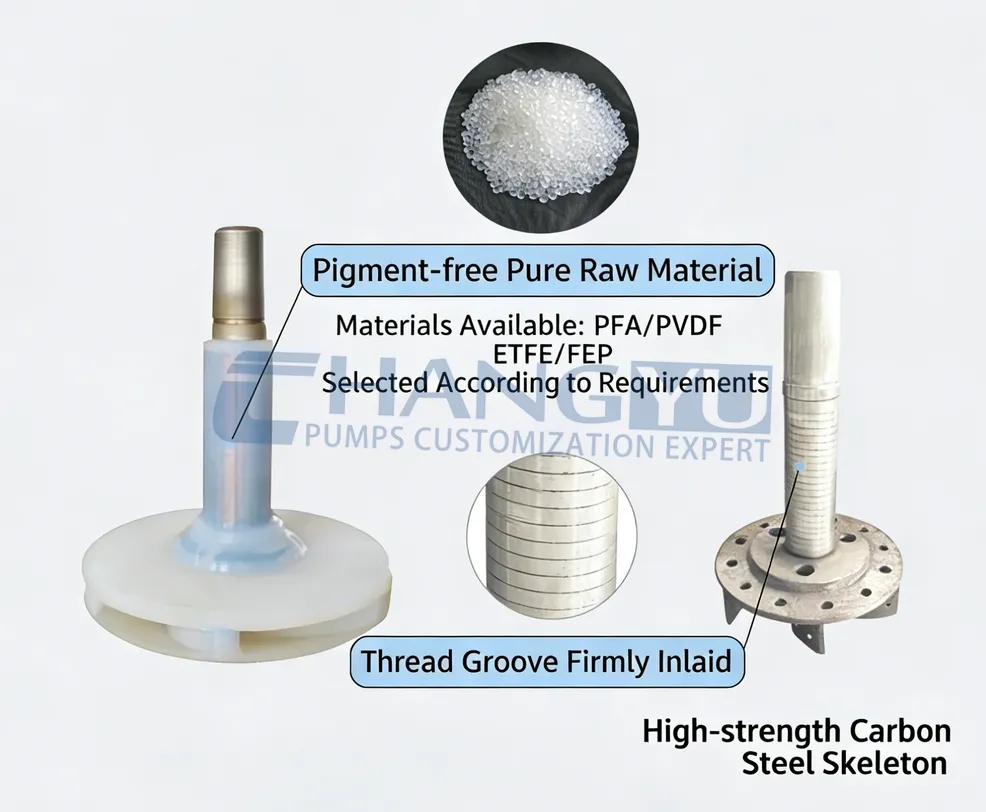

Cone em forma de T - Resistente à corrosão e ao desgaste - Resistente à deformação
Matéria-prima pura sem pigmentos
Opções de material: PFA/PVDF, ETFE/FEP (selecionar com base nos requisitos)
Selos mecânicos de desenvolvimento próprio
Selos modificados
Fiabilidade reforçada
Ranhura em forma de V
Altamente resistente
Desempenho superior

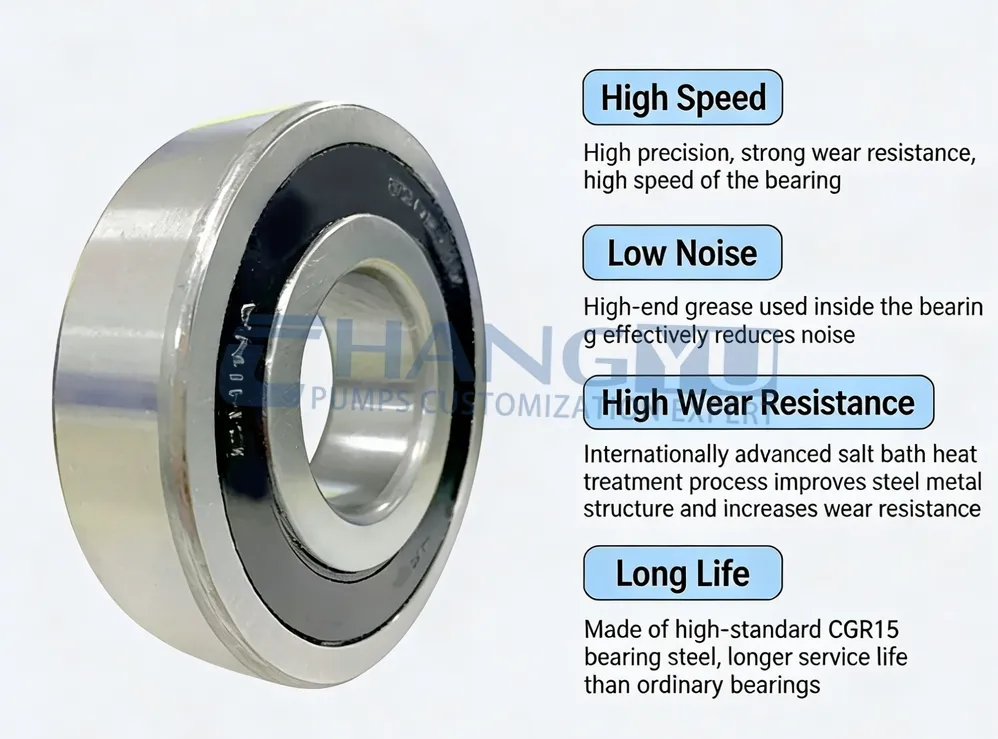

Rolamentos: Suaves e sem fricção
Alta precisão, resistência superior ao desgaste, alta velocidade de rotação
A massa lubrificante de alta qualidade no interior das chumaceiras reduz eficazmente o ruído
O aço para chumaceiras CGR15 de elevado padrão prolonga a vida útil para além das chumaceiras normais
Vídeo Show

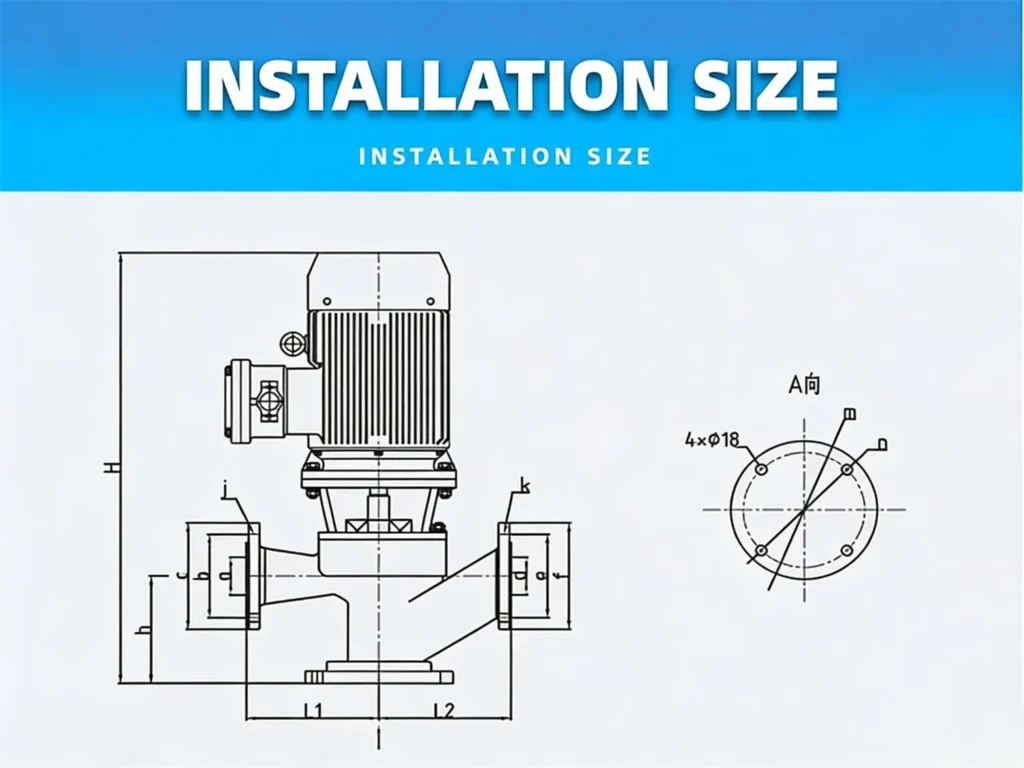

Especificações
Se não tiver a certeza de escolher o modelo certo, contacte-nos agora.
Correio eletrónico: [email protected]
Telefone: +86-13651913727
Aplicação
A bomba centrífuga em linha vertical do tipo CYL é adequada para sistemas de abastecimento de água e drenagem industriais e urbanos, bem como para o aumento de pressão em edifícios altos, satisfazendo a procura de um abastecimento de água contínuo e estável.
- Pode ser utilizado para aumentar a pressão do sistema de proteção contra incêndios, irrigação paisagística e transporte de água a longa distância, garantindo um fornecimento fiável de líquidos e a manutenção da pressão.
- É amplamente utilizado em sistemas de aquecimento, ventilação e ar condicionado (HVAC), aquecimento e circulação de água quente/fria, apoiando a circulação de água quente/fria e o aumento da pressão.
- É adequado para o aumento de pressão em casas de banho e sanitários, bem como para vários permutadores de calor, unidades de refrigeração e outros equipamentos.
Indústria química
Transporte de meios altamente corrosivos, como o ácido sulfúrico, o ácido clorídrico e o ácido fluorídrico;
Eletrodeposição/Metalurgia
Circulação de electrólitos e soluções químicas corrosivas;

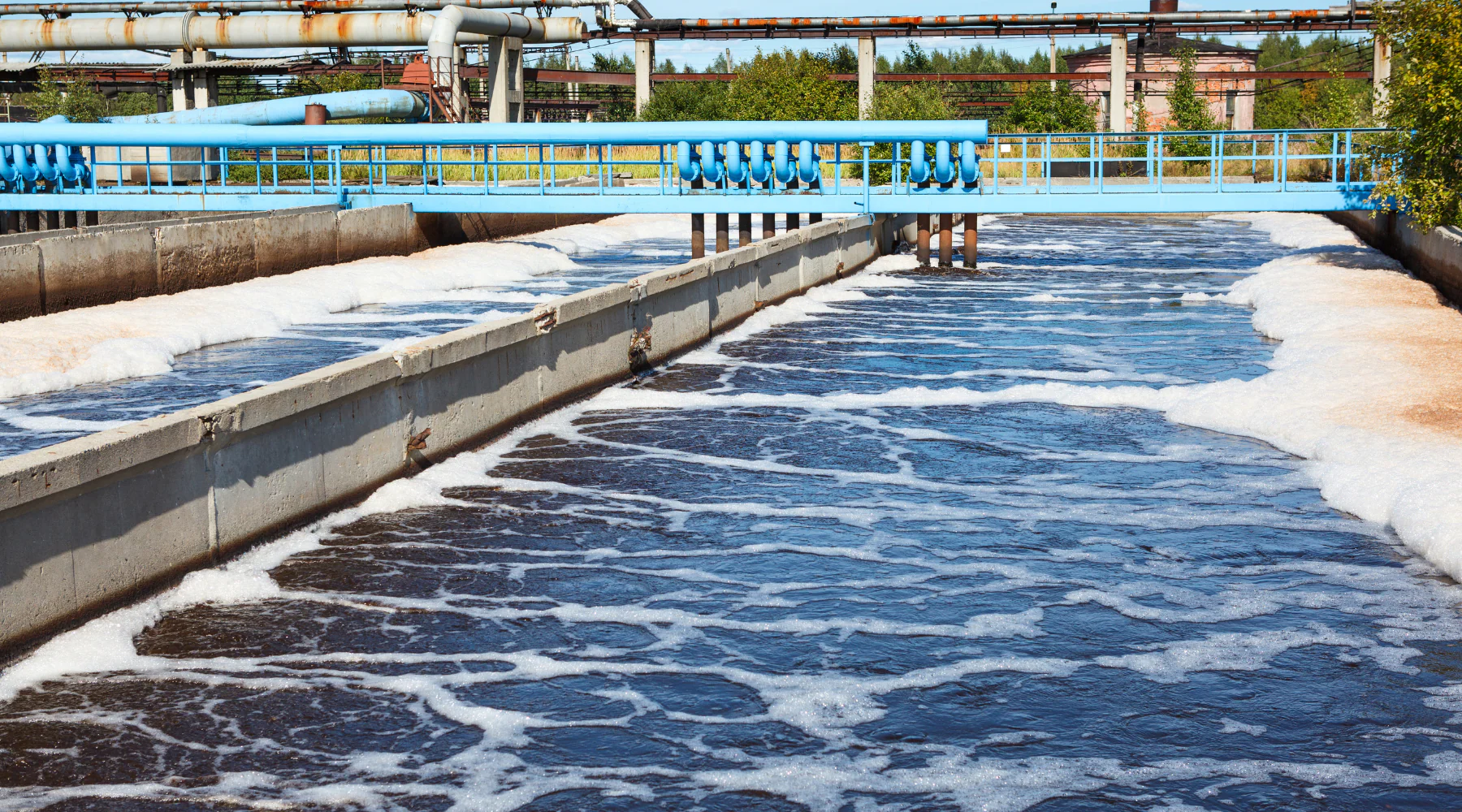

Proteção do ambiente
Adição de produtos químicos corrosivos em sistemas de tratamento de águas residuais;
Processamento farmacêutico/alimentar
Transporte de solventes de elevada pureza (requer o cumprimento de variantes de conceção sanitária).
Bomba centrífuga vertical em linha Fabricante e fornecedor
Como um fabricante profissional e fornecedor de bombas centrífugas de tubulação vertical, Changyu Pump possui um sistema de produção maduro e capacidades robustas de P&D, permitindo-nos fornecer aos clientes produtos de bombas estáveis, eficientes e diversificados. Oferecemos soluções de produção personalizadas, incluindo bombas centrífugas autoaspirantes, bombas acionadas magneticamente e vários outros tipos de bombas industriais, capazes de atender com flexibilidade a diferentes condições operacionais e requisitos médios.
Se necessitar de uma solução personalizada ou de aconselhamento sobre a seleção de produtos, forneça parâmetros específicos (como o caudal, a cabeça, o meio, a temperatura e o cenário de aplicação, etc.) e a nossa equipa de profissionais fornecer-lhe-á uma solução personalizada.
