Solutions de pompes à boue pour le recyclage des batteries au lithium
Ce guide des pompes à boue pour le recyclage des batteries au lithium couvre les principales étapes du procédé humide : transfert de masse noire, lixiviation acide, lavage, séparation solide-liquide, alimentation de filtre-presse, précipitation et traitement des eaux usées. Il ne couvre pas la décharge des batteries, le broyage, le transport de poudre sèche ou le transfert d'électrolyte riche en solvant.
La plupart des flux de recyclage humides sont à la fois corrosifs et abrasifs. La série UHB est notre principal point de départ pour le transfert continu de boue aqueuse compatible, car sa construction en UHMW-PE doublé d'acier résiste aux attaques chimiques tout en gérant les particules fines. Pour les services intermittents, à haute viscosité ou à pression variable, la Pompe à double membrane à commande pneumatique série BFQ peut être une meilleure alternative car elle s'amorce automatiquement, tolère la marche à sec et gère les liquides contenant des particules sans entraînement électrique au niveau de la pompe.
Limites standard publiées de l'UHB utilisées sur cette page : −20°C à 90°C. Jusqu'à 40 % de solides fins est la référence normale ; Si vous avez d'autres exigences concernant la température ou la teneur en solides, veuillez contacter nos ingénieurs ; nous personnaliserons nos produits en fonction de vos conditions d'exploitation spécifiques.

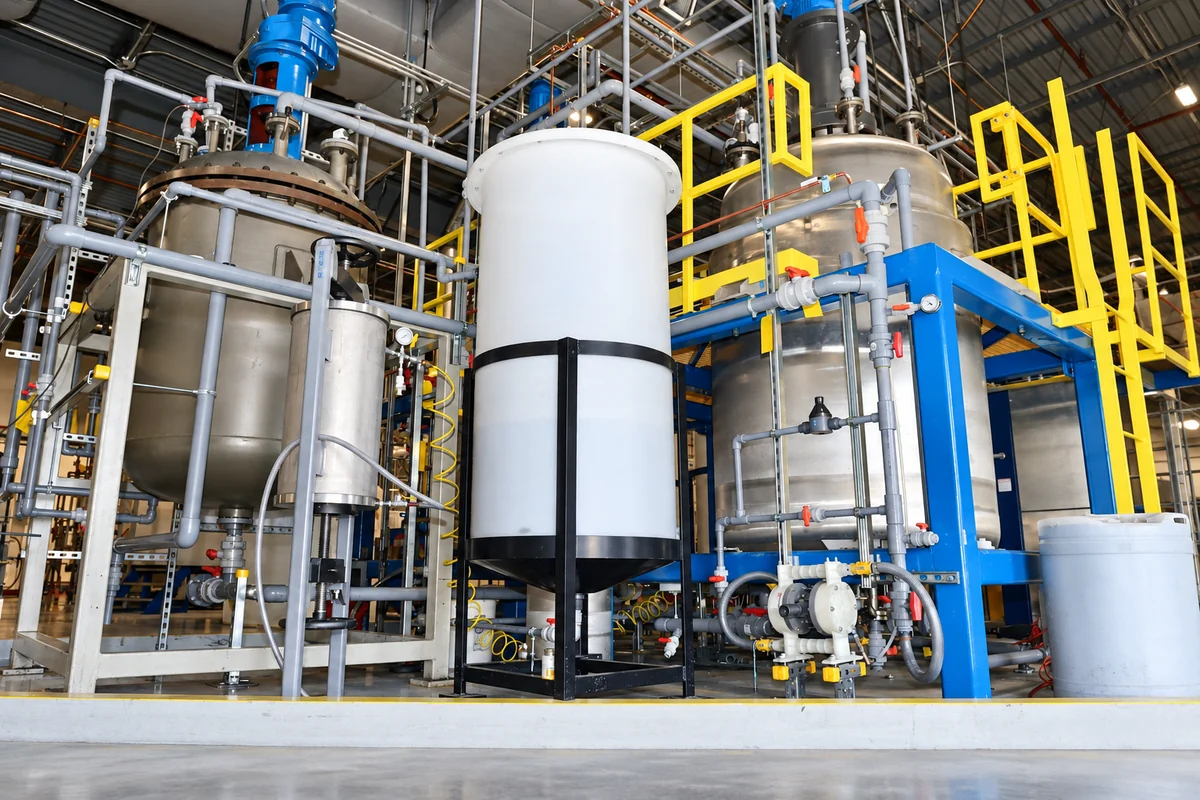

Applications des pompes dans le recyclage hydrométallurgique des batteries au lithium
Le recyclage hydrométallurgique transforme la masse noire en flux liquides et en boues afin que le lithium, le nickel, le cobalt, le manganèse ou d'autres matériaux puissent être séparés et récupérés. Chaque position de pompe présente une combinaison différente d'acide, de particules fines, de concentration et de pression, de sorte que la pompe doit être sélectionnée pour cette étape spécifique.
Si vos conditions d'exploitation ne figurent pas ci-dessous, veuillez contacter nos ingénieurs, et nous fournirons des recommandations en fonction de vos conditions spécifiques.
Boue de masse noire / Boue de lixiviation acide / Lavage et séparation / Alimentation de filtre-presse / Précipitation et eaux usées
Transfert de boue de masse noire
Médias traités :
Matériau de cathode fin / Graphite / Fines métallifères / Liquide de procédé aqueux
Défis opérationnels et pourquoi nous recommandons cette pompe :
Quels problèmes surviennent : La masse noire humide contient du graphite fin, du matériau de cathode et des particules métalliques. Ces solides usent les pompes ordinaires, se déposent lorsque le débit est trop faible et peuvent bloquer les passages étroits. La chimie du liquide peut également changer d'un lot à l'autre.
Pourquoi nous recommandons l'UHB : La pompe à boue chimique UHB utilise un trajet d'écoulement en UHMW-PE doublé d'acier, offrant à une seule pompe à la fois une résistance à la corrosion et une résistance à l'usure par les particules fines. Sa conception orientée vers les boues est adaptée de manière pratique à la masse noire aqueuse compatible en dessous de 90°C.
Point de départ suggéré :
- Pompe à boues chimiques horizontale de la série UHB — direction principale pour la boue de masse noire aqueuse compatible avec des solides fins
- Pompe résistante à la corrosion en UHMW-PE série UHB
- Pompe à boues en acier inoxydable de la série HB
Données nécessaires pour l'examen de la masse noire :
- Composition complète du liquide et concentrations de tous les réactifs
- Température normale, de démarrage et maximale
- Pourcentage de solides normal et maximal ; préciser la base en poids ou en volume
- Taille maximale des particules, dureté, fragments métalliques et tendance à la sédimentation
- Densité, viscosité, débit requis et hauteur manométrique totale
- Niveau du réservoir, tuyauterie d'aspiration, NPSH disponible et procédure de rinçage
Pompe à boues chimiques horizontale de la série UHB
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues abrasives - Fabricant de pompes à boues en acier inoxydable série HB
Transfert de la pulpe de lixiviation acide
Médias traités :
Boue de lixiviation à l'acide sulfurique / Sels métalliques dissous / Résidu fin de masse noire
Défis opérationnels et pourquoi nous recommandons cette pompe :
Quels problèmes surviennent : La boue de lixiviation acide combine l'acide sulfurique et les sels métalliques dissous avec un résidu fin de masse noire. Le liquide attaque les métaux inadaptés tandis que les particules restantes usent la roue et le corps de pompe.
Pourquoi nous recommandons l'UHB : L'UHMW-PE convient à de nombreuses solutions acides compatibles, et la conception de boue UHB peut gérer simultanément les particules fines. Cela en fait un choix de départ plus solide qu'une pompe pour liquide propre pour la boue de lixiviation compatible jusqu'à 90°C.
Ce que nous devons vérifier : Veuillez fournir la concentration complète en acide, les additifs, les chlorures, les solides et la température maximale. Le pH seul ne suffit pas pour sélectionner un matériau, et tout service au-dessus de 90°C nécessite un examen séparé.
Orientation pour la sélection des matériaux :
- Pompe résistante à la corrosion en UHMW-PE série UHB — pour la boue de lixiviation aqueuse chimiquement compatible contenant des particules fines
- Pompe à boues chimiques horizontale de la série UHB — pour la boue de lixiviation nécessitant une résistance à la corrosion et à l'usure par les particules fines
Questions qui modifient la sélection :
- Chimie complète et concentration de chaque réactif
- Oxydants, chlorures et autres additifs de procédé
- Solides, densité et viscosité à la température d'exploitation
- Débit requis et hauteur manométrique totale
- Niveau d'aspiration, NPSH disponible et risque de sédimentation
- Matériaux d'étanchéité, contrôle des fuites et utilités de rinçage ou de refroidissement
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues chimiques horizontale de la série UHB
Lavage et séparation solide-liquide
Médias traités :
Boue de résidu de lixiviation / Boue de lavage / Filtrat / Liqueur mère métallifère
Défis opérationnels et pourquoi nous recommandons cette pompe :
Quels problèmes surviennent : La concentration de la suspension change pendant le lavage et la séparation. Les fines résiduelles peuvent se déposer ou bloquer la pompe, tandis qu'un filtrat clair et une suspension contenant des particules nécessitent des conceptions hydrauliques différentes.
Pourquoi nous recommandons l'UHB : Pour une suspension de lavage compatible avec des solides fins, UHB offre une résistance à la corrosion et à l'usure dans une seule pompe. Si le liquide est vraiment clair et exempt de solides, une pompe centrifuge chimique CYF peut être plus efficace et plus facile à sélectionner.
Pour un fonctionnement fiable : Indiquez-nous si le flux est une suspension ou un liquide clair, et donnez la concentration et la viscosité les plus élevées. Ajoutez un raccord de drainage ou de rinçage là où les solides peuvent se déposer, et ne faites jamais fonctionner la pompe à sec.
Choisissez en fonction du flux sortant du séparateur :
- Série UHB — choix principal pour une suspension de lavage compatible contenant des solides fins
- Pompe centrifuge chimique CYF — option conditionnelle pour un liquide véritablement clair et chimiquement compatible
Détails de fonctionnement qui préviennent la sédimentation :
- Concentration minimale et maximale de la suspension
- Viscosité tout au long du cycle de lavage et de séparation
- Plage de débit de circulation et de transfert
- Hauteur statique et pertes de charge
- Fréquence d'arrêt, risque de cristallisation et séquence de rinçage
- Tout air entraîné, gaz ou niveau de cuve instable
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues chimiques horizontale de la série UHB
Pompe centrifuge chimique de transfert d'acide de la série CYF
Alimentation de filtre-presse pour suspension de recyclage de batteries
Médias traités :
Résidu de masse noire / Résidu de lixiviation / Suspension de précipitation / Alimentation de filtre à solides fins
Défis opérationnels et pourquoi nous recommandons cette pompe :
Quels problèmes surviennent : Un filtre-presse démarre avec un débit élevé et une basse pression. À mesure que le gâteau de filtration se forme, le débit chute et la pression augmente. Une pompe sélectionnée pour un seul point peut surcharger, fuir ou ne pas atteindre la pression finale.
Pourquoi nous pouvons recommander UHB ou BFQ : UHB est envisagé pour le transfert continu d'une suspension d'alimentation de filtre compatible, abrasive et corrosive, lorsque l'ensemble du cycle de presse reste dans sa courbe de pompe et sa pression nominale. BFQ est souvent la meilleure option pour une alimentation intermittente, une suspension plus épaisse, un débit variable et une pression croissante, car une pompe à double membrane à commande pneumatique est auto-amorçante, peut fonctionner à sec et peut être contrôlée via son alimentation en air.
Limites de sélection BFQ : La gamme publiée de la Série BFQ atteint jusqu'à 0,84 MPa de pression de service et laisse passer des solides jusqu'à 9,4 mm, mais ce sont des maximums de série—pas une promesse pour chaque modèle ou matériau. Changyu doit confirmer la taille de pompe sélectionnée, le matériau du corps de pompe, la membrane, la bille et le siège de clapet, le passage des particules, la pression d'air et la consommation d'air par rapport à la suspension réelle et à la pression finale du filtre.
Ce que nous devons vérifier : Envoyez le débit initial, la pression finale, la densité de la suspension, la viscosité, la plus grande particule, le temps de cycle et la méthode de contrôle. Pour BFQ, fournissez également la pression et la capacité d'air comprimé disponibles. Nous vérifions chaque matériau en contact avec le fluide et toutes les pressions nominales des équipements avant de recommander un modèle.
Options de pompe pour le cycle de filtration complet :
- Série UHB — uniquement lorsque le cycle d'alimentation complet reste dans la courbe de pompe et la pression nominale sélectionnées
- Pompe pneumatique à double membrane de la série BFQ — alternative pour une alimentation de filtre intermittente, à haute viscosité ou à pression variable après examen des matériaux, de l'alimentation en air et de la pression
Données requises pour l'ensemble du cycle de filtration :
- Type de filtre, taille des plateaux, volume de chambre et nombre de chambres
- Débit d'alimentation initial et débit minimal en fin de cycle
- Pression d'alimentation normale et maximale
- Solides, taille des particules, densité et viscosité
- Durée du cycle et cycles par jour
- VFD, vanne, bypass, retour de pression ou contrôle par air comprimé
- Pour BFQ : pression et capacité d'air disponibles, matériaux du corps de pompe et de la membrane, matériaux de la bille et du siège de clapet
- Niveau d'aspiration, dimensions des tuyaux et séquence de nettoyage
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe pneumatique à double membrane de la série BFQ
Purification, précipitation et eaux usées
Médias traités :
Liqueur mère métallifère / Suspension de précipitation / Eaux usées neutralisées / Eau utilitaire propre
Défis opérationnels et pourquoi nous recommandons cette pompe :
Quels problèmes surviennent : La purification et la précipitation créent des cristaux fins et des solides métallifères. Ils peuvent se déposer à faible débit, s'accumuler autour de la roue ou du joint et épaissir la suspension à mesure que la réaction se poursuit. La chimie des eaux usées change également avant et après neutralisation.
Pourquoi nous recommandons différentes pompes : UHB est le choix principal pour un liquide corrosif compatible avec des solides fins. HB est envisagé pour une suspension abrasive neutralisée après vérification de la nuance d'acier inoxydable. FY convient au service de puisard compatible, tandis que CYE est utile lorsqu'une eau usée quasi neutre doit être auto-amorcée.
Séparez les services d'eau propre : CYW est destiné à l'eau de refroidissement ou de lavage propre, et CDL au surpresseur d'eau propre à plus haute pression. Ni l'un ni l'autre ne doit traiter de masse noire ou de suspension de précipitation. L'électrolyte contenant du solvant nécessite un examen distinct de sécurité et de matériaux.
Séparez ces services :
- UHB — suspension de précipitation compatible ou eaux usées corrosives avec solides fins
- HB — suspension de traitement abrasive neutralisée après examen de la chimie et des alliages
- Exercice — service de puisard et de cuve chimiquement compatible
- Année civile — transfert d'eaux usées auto-amorçant quasi neutre
- CYW / CDL — eau utilitaire propre uniquement
Examen de la précipitation et des eaux usées :
- Étape de réaction et analyse complète du flux
- Température maximale, oxydants et cas de perturbation par contamination
- Teneur en solides, taille des cristaux et tendance à la sédimentation
- Niveau du puisard et hauteur d'aspiration requise
- Chimie de neutralisation, cristallisation et risque d'entartrage
- Débit requis, hauteur manométrique et pression maximale
- Compatibilité du revêtement, du joint et de la nuance d'acier inoxydable sélectionnés
Série UHB Pompe résistante à la corrosion en UHMWPE
Pompe à boues abrasives - Fabricant de pompes à boues en acier inoxydable série HB
Pompe verticale submersible - Série FY en acier inoxydable
Pompe de transfert auto-amorçante pour eaux usées et boues | Série CYE
Pompe à eau centrifuge horizontale | Série CYW
Pompe centrifuge multicellulaire verticale de la série CDL
Sélection de pompe par procédé de recyclage
| Comment Sélectionner une Pompe à Boue pour Charbon Chimique par Procédé ? | Milieu typique et risque | Pompe Changyu recommandée |
|---|---|---|
| Boue de masse noire | Particules fines de graphite et porteuses de métaux ; usure et sédimentation | UHB dans les limites confirmées de boues aqueuses à particules fines |
| Boue de lixiviation acide | Acide, sels métalliques dissous et résidus fins | UHB dans les limites de chimie et de température confirmées ; au-dessus de 90 °C, une réévaluation est requise |
| Lavage et séparation | Concentration variable, service en boue ou en liquide clair | UHB pour boue compatible ; CYF uniquement pour liquide corrosif clair confirmé |
| Boue de précipitation | Précipités ou cristaux fins ; risque de sédimentation et de colmatage | UHB ou autre construction pour boue confirmée après examen des particules |
| Alimentation de filtre-presse | Débit en baisse, pression en hausse, boue intermittente ou à haute viscosité | BFQ pour service intermittent approprié ou à pression variable ; UHB lorsque le cycle complet correspond à sa courbe et à ses limites de pression |
| Eaux usées abrasives neutralisées | Solides de traitement, entartrage et risque de corrosion des alliages | HB uniquement après examen de la chimie et de la nuance d'acier inoxydable |
| Puisard ou eaux usées quasi neutres | Niveau de liquide variable et solides en suspension limités | FY ou CYE en acier inoxydable lorsqu'ils sont compatibles |
| Eau utilitaire propre | Service d'eau sans solides | CYW ; CDL lorsqu'une pression d'eau propre plus élevée est nécessaire |
Références de procédé : Les descriptions des voies de recyclage sur cette page sont cohérentes avec l'aperçu de l'US EPA sur le recyclage des batteries lithium-ion et le l'examen du JRC de la Commission européenne sur les opérations unitaires de recyclage industriel. Ces sources expliquent le procédé ; elles ne remplacent pas un examen des matériaux ou hydraulique de Changyu pour une usine spécifique.
PRODUIT
Pompes recommandées pour le recyclage des batteries au lithium
Le recyclage des batteries utilise différentes pompes à différentes étapes du procédé humide. UHB est le choix principal pour le transfert continu de boues corrosives compatibles avec des solides fins. BFQ ajoute une option sans joint, à commande pneumatique, pour les services intermittents, visqueux, contenant des particules ou à pression variable, tels que certaines alimentations de filtre-presse. HB, FY, CYE et CYW restent des choix conditionnels pour les boues neutralisées, le transfert de puisard, les eaux usées auto-amorçantes ou l'eau utilitaire propre.
Série UHB
Option principale pour les boues de masse noire compatibles, la lixiviation acide, les boues de lavage, la précipitation, l'alimentation conditionnelle de filtre et les eaux usées à solides fins.
Pompe à boue en acier inoxydable HB
Option conditionnelle pour les résidus abrasifs neutralisés après confirmation de la compatibilité des alliages. Pas le choix par défaut pour les boues de lixiviation acide.
Pompe pneumatique à double membrane BFQ
Pour certains services de boues intermittents, à haute viscosité, auto-amorçants ou à pression variable. La taille de la pompe, le matériau, le diaphragme, le passage des particules et l'alimentation en air comprimé doivent correspondre au procédé réel.
Pompe verticale en acier inoxydable FY
Pour les puisards et réservoirs chimiquement compatibles où l'extrémité hydraulique doit rester sous le niveau du liquide.
Pompe auto-amorçante CYE
Pour les eaux usées quasi neutres ou l'eau utilitaire sale nécessitant un amorçage automatique, avec de l'acier inoxydable spécifié le cas échéant.
Pompe à eau horizontale CYW
Pour l'eau de refroidissement propre et le transfert d'eau de lavage propre uniquement ; pas pour la masse noire ou la suspension de précipitation.
Pourquoi choisir Changyu pour le recyclage des batteries au lithium ?
Anhui Changyu Pump and Valve Manufacturing Co, Ltd. a été établie en 2006 et se concentre sur les pompes industrielles pour les milieux corrosifs, abrasifs et autres milieux exigeants. Changyu exploite une installation de fabrication de 20 000 m² et fournit une sélection basée sur les applications pour le traitement chimique et les systèmes d'eau industriels.
Changyu sélectionne les pompes en fonction du problème opérationnel réel—pas seulement du nom de l'industrie. Nous adaptons le milieu, les solides, le débit, la hauteur manométrique et les conditions d'aspiration au matériau de la pompe, à la roue, à l'étanchéité et au moteur, puis nous consignons la base de conception dans le devis pour faciliter la vérification.
Ce qu'il faut envoyer avec une demande
- Composition complète du milieu en conditions normales et perturbées
- Concentration et température maximales
- Pourcentage de solides, taille des particules, dureté, densité et viscosité
- Débit requis, hauteur statique, pertes de charge et hauteur manométrique totale
- Niveau du réservoir d'aspiration, disposition des conduites et NPSH disponible
- Fonctionnement continu ou intermittent et démarrages par heure
- Matériaux d'étanchéité, plan de rinçage ou de refroidissement
- Tension, fréquence, exigences en zone dangereuse et normes de raccordement
FAQ
Quel type de pompe est utilisé pour le recyclage des batteries au lithium ?
Le recyclage hydrométallurgique nécessite couramment des pompes à boue résistantes à la corrosion pour le black mass, la lixiviation acide, la précipitation et l'alimentation des filtres-presses, ainsi que des pompes chimiques pour les liquides corrosifs sans solides. La sélection finale dépend des données complètes de chimie, de température, de particules, de solides, de viscosité, de débit, de hauteur et d'aspiration.
Une pompe UHB peut-elle transférer de la boue de masse noire ?
Une pompe UHB peut être envisagée pour une suspension aqueuse compatible de masse noire contenant des particules fines lorsque la température, les solides, la taille des particules, la densité, la viscosité et le régime de service restent dans la plage confirmée du modèle sélectionné.
Le UHB peut-il traiter une suspension de lixiviation à l'acide sulfurique ?
Il ne peut être évalué qu'après examen de la concentration en acide sulfurique, de la chimie complète de la solution, de la température, des solides, des oxydants et des chlorures. La gamme standard UHMW-PE UHB s'étend de −20°C à 90°C ; au-delà de 90°C, une nouvelle évaluation du matériau et de la pompe est requise.
Quelle est la limite de concentration en solides de l'UHB ?
Jusqu'à 40% de solides à particules fines constitue la référence normale. Les applications de 40% à 45% nécessitent un examen séparé de la taille des particules, de la densité, de la viscosité, de la vitesse, des conditions d'aspiration et du point de fonctionnement. Au-delà de 45%, ne pas spécifier un UHB standard sans une nouvelle évaluation technique.
Une pompe centrifuge UHB peut-elle alimenter un filtre-presse ?
Uniquement lorsque le cycle complet de filtration se situe dans la courbe de pompe sélectionnée et la classe de pression. Le débit initial, la pression finale, la hauteur d'arrêt, la charge du moteur, la densité de la suspension, la pression du corps et la méthode de contrôle doivent tous être vérifiés.
Quand une pompe à diaphragme BFQ est-elle utile dans le recyclage des batteries au lithium ?
A Pompe à double membrane à commande pneumatique BFQ peut convenir au transfert intermittent, aux suspensions à haute viscosité, au service auto-amorçant et à l'alimentation sélectionnée de filtre-presse. Elle peut fonctionner à sec et son débit peut être ajusté via l'alimentation en air. La sélection finale nécessite toujours la chimie du liquide, la température, les solides, la plus grande particule, le débit et la pression requis, les matériaux du corps de pompe et de la membrane, ainsi que la pression et la capacité d'air comprimé disponibles.
