Шахтные водоотливные насосы: Типы, выбор и руководство по применению

Введение

Шахтные водоотливные насосы удаляют грунтовые воды, технологическую воду и поверхностный сток из горной среды. Без надежного водопонижения подземные выработки затапливаются, карьерные пласты становятся неустойчивыми, и добыча останавливается.

Масштаб проблемы поддается измерению. При подземной добыче расход может достигать 900 м³/ч при напоре до 1 050 м. На открытых карьерах насосы могут обрабатывать до 1 800 м³/ч при напоре до 400 м. Для этих целей чаще всего выбирается центробежный насос, настроенный на конкретные условия участка - химический состав воды, содержание твердых частиц и доступную мощность.

Данное руководство представляет собой структурированный справочник, охватывающий типы насосов, износостойкие материалы, пошаговую схему выбора и методы технического обслуживания. Опираясь на более чем двадцатилетний опыт проектирования насосов, компания Changyu Pump предлагает практический опыт в выборе коррозионно- и износостойких насосов для горнодобывающей промышленности.

1. Что такое шахтный водоотливной насос?

1.1 Определение ядра

A шахтный обезвоживающий насос это насос, предназначенный для удаления воды из подземных выработок, открытых карьеров или каменоломен. Чаще всего для этих целей выбирают центробежный насос, в котором вращающееся рабочее колесо преобразует механическую энергию в давление жидкости, заставляя воду подниматься по напорному трубопроводу.

Четыре технических требования отличают насос для осушения шахты от обычного водяного насоса:

• Обработка твердых частиц: Шахтная вода содержит абразивные частицы - песок, буровой шлам и обломки горных пород. Стандартные центробежные насосы быстро засоряются и изнашиваются под воздействием этих твердых частиц. Для прохождения твердых частиц в обезвоживающих насосах используются увеличенные проточные каналы и специализированные рабочие колеса.
• Износостойкость: Смачиваемые детали должны выдерживать постоянное воздействие абразивных частиц. Для таких условий обычно используется высокохромистый белый чугун (25-30% хром, 600+ BHN). Один из самых твердых литых материалов, доступных для изготовления насосов, он противостоит механическому износу в тяжелых условиях эксплуатации.
• Устойчивость к коррозии: Шахтные воды часто химически агрессивны. Кислые шахтные стоки с уровнем pH до 2-3 разрушают стандартный чугун и углеродистую сталь. Для осушительных насосов, работающих в таких условиях, требуются коррозионностойкие материалы - дуплексная нержавеющая сталь, фторопластовая футеровка или жертвенные аноды.
• Возможность работы с высокой головой: Для глубоких подземных шахт требуются насосы, способные поднимать воду на сотни метров. Многоступенчатые центробежные насосы с последовательно расположенными рабочими колесами являются стандартным решением при напоре более 100 м. Напор более 1 000 м требует многоступенчатой конструкции.

1.2 Операционная среда

При осушении шахт насосы подвергаются воздействию условий, которые взаимодействуют таким образом, что стандартные насосы не рассчитаны на это:

• Истирание: Твердые, угловатые частицы - уголь, сланец, кремний - перемалывают внутренние детали насоса. В сложных условиях эксплуатации приоритетом является надежность. Насос, который достигает высокой эффективности на испытательной кривой, но выходит из строя через несколько недель работы в полевых условиях, не приносит никакой пользы. В обезвоживающих насосах, предназначенных для таких условий, используются более толстые и тяжелые компоненты с геометрией рабочего колеса, устойчивой к износу.
• Коррозия: Жидкости, применяемые в горнодобывающей промышленности, варьируются от перегретой воды, насыщенной пиритом и железом, до эмульгированной буровой жидкости на основе рассола. Материалы должны быть подобраны с учетом специфического химического состава воды на каждом участке.
• Ограниченная установка: Подземные шахты ограничивают пространство. Размеры и вес насоса имеют значение. Оборудование должно быть достаточно прочным, чтобы выдержать условия эксплуатации в действующей шахте.

2. Как работает шахтный водоотливной насос?

2.1 Принцип работы центробежного насоса

Большинство насосов для обезвоживания шахт - центробежные насосы. Принцип работы заключается в преобразовании вращательной энергии в кинетическую, а затем в энергию давления. Процесс состоит из трех этапов:

• Ввод жидкости: Вращающееся рабочее колесо создает зону низкого давления у крыльчатки, втягивая воду в насос через всасывающее отверстие.
• Ускорение: Крыльчатка разгоняет воду радиально наружу под действием центробежной силы. Жидкость движется от центра крыльчатки к внешнему краю.
• Создание давления: Выходя из рабочего колеса с большой скоростью, вода попадает в корпус спирали. Постепенно расширяющийся проходной канал замедляет движение жидкости, преобразуя кинетическую энергию в энергию давления, которая толкает воду вверх по напорному столбу.

2.2 Принцип работы многоступенчатого насоса

Для глубоких шахт, требующих напора более 100 м, используются многоступенчатые центробежные насосы. В этих насосах в одном корпусе размещены два или более рабочих колес, расположенных последовательно. Каждое рабочее колесо добавляет энергию жидкости - напор первого рабочего колеса становится всасывающим для второго. Шестиступенчатый насос развивает примерно в шесть раз больший напор, чем одноступенчатый насос с эквивалентным диаметром рабочего колеса.

Основные характеристики многоступенчатых насосов для обезвоживания шахт:

• Возможность разработки головок длиной более 1 000 м
• Более высокая эффективность при высоких напорах по сравнению с одноступенчатыми альтернативами
• Компактная конструкция относительно развитой головы
• Чувствительны к твердым частицам - обычно требуют установки сетчатых фильтров или отстойников перед ними
• Более сложное обслуживание из-за множества рабочих колес и диффузоров

Инженеры Changyu Pump отмечают, что при выборе многоступенчатого насоса необходимо учитывать весь рабочий диапазон, а не только расчетную рабочую точку. Насос, выбранный исключительно по максимальному напору, может работать неэффективно в периоды пониженного притока воды, расходуя энергию и ускоряя износ.

2.3 Принцип работы объемного насоса

Когда шахтная вода содержит очень высокую концентрацию твердых частиц, насосы с принудительным вытеснением (ПВ) предлагают альтернативу центробежным конструкциям. Вместо того чтобы вращать рабочее колесо, насосы PD захватывают фиксированный объем жидкости и механически перемещают его в сторону нагнетания.

Мембранные насосы с поршневым приводом, используемые для обезвоживания шахт, работают при высоком давлении и поддерживают постоянную производительность независимо от концентрации твердых частиц. Они могут пропускать суспензию толщиной до 70% по весу твердых частиц - в условиях, когда центробежные насосы испытывают значительные потери эффективности.

3. Какие существуют основные типы шахтных водоотливных насосов?

Выбор насоса для обезвоживания шахты зависит от производительности по твердым частицам, содержания кислоты, мобильности, возможности автоматического управления, простоты обслуживания и наличия запасных частей.

3.1 Погружные дренажные насосы

Погружные насосы - наиболее распространенная конфигурация для осушения подземных шахт. Двигатель герметичен и плотно соединен с корпусом насоса, что позволяет всему агрегату работать полностью под водой. Поскольку насос находится в воде, он выталкивает воду на поверхность, а не поднимает ее, устраняя ограничения по подъему всасывания.

• Компактная площадь, подходящая для ограниченных подземных пространств
• Не требует грунтовки
• Охлаждение перекачиваемой жидкостью; снижение шума
• Доступны варианты с электрическим и гидравлическим приводом
• Доступны многоступенчатые конфигурации для напора свыше 600 м

Целостность уплотнения - главная проблема надежности. Большинство отказов погружных насосов в шахтах происходит из-за разрушения механических уплотнений. Когда уплотнения выходят из строя, вода попадает в корпус двигателя и вызывает электрические и механические повреждения. Двойные механические уплотнения с поверхностями из карбида кремния и маслонаполненными барьерными камерами являются стандартной спецификацией для шахтного водопонижения. Компания Changyu Pump рекомендует использовать системы обнаружения влаги, которые автоматически отключают насос при попадании воды в двигатель.

3.2 Горизонтальные одноступенчатые центробежные насосы

Горизонтальные центробежные насосы с торцевым всасыванием располагаются на поверхности, а всасывающая труба опускается в воду. Они перекачивают большие объемы жидкостей с низкой вязкостью благодаря простой конструкции и минимальному количеству движущихся частей.

• Простая конструкция; без клапанов и поршней
• Компактная площадь
• Эффективна для чистой и слабозагрязненной воды на коротких и средних расстояниях

Эти насосы требуют заливки перед началом работы и должны располагаться вблизи источника воды из-за ограниченного подъема всасывания. После заливки необходимо поддерживать достаточный NPSH во всем рабочем диапазоне.

3.3 Самовсасывающие дренажные насосы

Самовсасывающие центробежные насосы удаляют воздух из всасывающей линии и всасывают воду вверх без ручной заливки. Они устанавливаются выше уровня воды и широко используются для портативного водопонижения.

• Автоматическое повторное грунтование после попадания воздуха
• Подходит для мест, где традиционное грунтование нецелесообразно
• Эффективно справляйтесь с колебаниями уровня воды
• Доступны конфигурации с дизельным приводом для удаленных объектов без электропитания

Высота всасывания ограничена - обычно до 8,5 м. Время заливки зависит от диаметра и длины всасывающего шланга. Эффективность ниже, чем у аналогичных несамовсасывающих конструкций, из-за механизма заливки.

3.4 Многоступенчатые центробежные насосы

Многоступенчатые центробежные насосы предназначены для работы под высоким давлением в глубоких шахтах. В них используются два или более рабочих колес, работающих в одном корпусе для создания общего напора. Напор свыше 1 000 м требует многоступенчатых конструкций с рабочими колесами с одним входом, направленными в одну или в противоположные стороны, или с рабочими колесами с двойным входом.

Эти насосы чувствительны к твердым частицам и обычно требуют установки сетчатых фильтров или отстойников. Техническое обслуживание сложнее из-за множества рабочих колес и диффузоров. Однако для глубоких подземных шахт, где одноступенчатые насосы не могут обеспечить достаточный подъем, стандартным решением являются многоступенчатые конструкции.

3.5 Насосы объемного типа для применения в условиях высокой концентрации твердых частиц

Если шахтная вода содержит очень высокую концентрацию твердых частиц - например, при очистке отстойников или обезвоживании хвостов, - насосы объемного типа имеют преимущества перед центробежными конструкциями.

• Прогрессивные полостные насосы работают с абразивными, высокоплотными и коррозионными растворами. Они сохраняют производительность при работе с высоковязкими жидкостями и высокой концентрацией твердых частиц.
• Мембранные насосы с поршневым приводом работают без жестких допусков и зазоров в насосной камере. Они пропускают густые суспензии, работают на низких скоростях хода, что способствует низкой вибрации и износу деталей, а также просты в обслуживании и ремонте.

3.6 Сравнение типов насосов для обезвоживания шахт

Тип насоса	Диапазон голов	Обработка твердых частиц	Лучшее приложение	Ключевое ограничение
Погружной	До 200 м (одноступенчатая); до 650 м (многоступенчатая)	До 35 мм твердых частиц; песок, мелкие камни, глина	Подземные отстойники, глубокие колодцы, затопленные камеры	Риск коррозии уплотнения; затрудненный доступ к двигателю
Горизонтальные одноступенчатые	До 150 м	Минимальные (чистые или слабозагрязненные)	Поверхностный перенос, периметр карьера	Требуется заливка; ограниченный подъем всасывания
Самоподпитка	До 150 м	До 35 мм твердых частиц	Портативное водопонижение, колебания уровня воды	Ограниченный подъем всасывания; более низкая эффективность
Многоступенчатые центробежные	150-1,000+ m	Минимальное количество (желательно наличие чистой воды)	Глубокие подземные шахты, применение при высоких нагрузках	Чувствительность к твердым частицам; сложное обслуживание
Прогрессивная полость	До 200 м	До 70% твердых частиц	Шламы с высоким содержанием твердых частиц, очистка отстойников	Повышенное техническое обслуживание; замена статора
Мембрана (поршень/AODD)	До 100 м	До 70% твердых частиц; крупные частицы	Осушение забоя шахты, аварийный обход	Пульсирующий поток; более высокая стоимость энергии

4. Какие материалы и средства защиты от износа используются в шахтных водоотливных насосах?

4.1 Износостойкие материалы

Насосы для осушения шахт должны выдерживать постоянное воздействие абразивных частиц. От выбора материала зависит, прослужит ли насос несколько месяцев или лет.

Высокохромистый белый чугун является промышленным стандартом для абразивного обезвоживания. Благодаря содержанию хрома 25-30% и твердости по Бринеллю более 600 BHN, он обеспечивает устойчивость к износу, вызванному абразивными материалами, включая песок, гравий и шлам. В условиях абразивного шлама компоненты из высокохромистого чугуна могут превосходить стандартный чугун в 3-5 раз, хотя фактический срок службы зависит от размера частиц, их концентрации и рабочей скорости.

Дуплексная нержавеющая сталь работает в комбинированных коррозионно-абразивных средах. Рабочие колеса и диффузоры из дуплексной нержавеющей стали справляются с агрессивными жидкостями, сохраняя при этом приемлемую износостойкость. Например, в погружных шламовых насосах NZE компании Goodwin используется дуплексная нержавеющая сталь для абразивных, высокоплотных и коррозионных жидкостей в подземных условиях.

Накладки из натурального каучука обеспечивают устойчивость к мелким, острым частицам во влажных условиях. Резина поглощает энергию удара частиц и упруго высвобождает ее. Насосы с резиновой футеровкой используются для работы с мелкими, влажными и неабразивными твердыми частицами. Резина несовместима с сильными растворителями, углеводородами и температурами выше 70°C.

Инженеры Changyu Pump рекомендуют выбирать материал на основе анализа проб воды с конкретной шахты, поскольку химический состав воды может значительно отличаться даже в пределах одной шахты.

4.2 Коррозионно-стойкие материалы

Кислотный шахтный дренаж (КШД) - одна из самых агрессивных сред, с которыми может столкнуться насос. Вода, просачивающаяся через сульфидоносные породы, становится кислой (pH 2-4) и химически разрушает стандартные материалы насосов. Износ и коррозия часто работают вместе - коррозия ослабляет металлическую поверхность, а абразивные частицы удаляют ослабленный слой с ускоренной скоростью.

• Насосы из нержавеющей стали предпочтительны для применения в коррозионных условиях. Некоторые серии погружных дренажных насосов производятся с использованием SCS14, литого аналога нержавеющей стали 316. Даже при использовании нержавеющей стали жертвенные аноды, изготовленные из металлов с более низким электродным потенциалом - магния, цинка или алюминия, - продлевают срок службы катодной защиты.
• Дуплексные нержавеющие стали (CD4MCu, 2205, 2507) предназначены для комбинированной коррозионно-абразивной обработки. Они применяются в кислых шахтных водах, где присутствует как химическое воздействие, так и абразивный износ твердых частиц.
• Насосы с футеровкой из UHMW-PE обеспечивают химический барьер, изолирующий корпус насоса от агрессивной среды и поглощающий энергию удара частиц. В стандартных условиях испытаний на абразивный износ износостойкость UHMW-PE примерно в 7-10 раз выше, чем у углеродистой и нержавеющей стали. Для наиболее тяжелых условий эксплуатации, связанных с коррозией и абразивным износом, насосы с футеровкой из UHMW-PE обеспечивают наилучшую комбинированную защиту при температурах до 90°C.

4.3 Системы уплотнений

Большинство отказов погружных насосов в шахтах происходит из-за разрушения механических уплотнений. Когда уплотнения выходят из строя, вода попадает в корпус двигателя и вызывает электрические и механические повреждения статора и ротора.

Двойные механические уплотнения являются стандартной спецификацией для обезвоживания шахт. Сбалансированное двойное уплотнение заключает оба комплекта пружин уплотнения в масляный резервуар. Уплотнительные поверхности из карбида кремния подвергаются только давлению погружения, но не давлению нагнетания насоса, что увеличивает срок службы.

Системы обнаружения влаги обеспечивают дополнительный уровень защиты. Детектор влажности, автоматически отключающий насос при попадании воды в двигатель, может предотвратить катастрофический отказ. Компания Changyu Pump устанавливает датчик влажности в качестве стандартной функции для погружных насосов, используемых для обезвоживания шахт.

4.4 Краткое руководство по выбору материала

Материал	Лучшее для	Твердость	Максимальная температура	Типовое применение
Высокохромистый белый чугун (27% Cr)	Сильное истирание от песка и гравия	600+ BHN	~110°C	Рабочие колеса, спирали, изнашиваемые пластины в абразивной воде
Нержавеющий дуплекс (CD4MCu, 2205)	Комбинированная коррозия-абразия (AMD)	280-350 BHN	~110°C	Кислотный шахтный дренаж, коррозионно-абразивные воды
Подкладка из натурального каучука	Мелкие, острые частицы во влажных условиях	N/A (эластомер)	~70°C	Мелкодисперсные суспензии, вода для флотационных хвостов
Подкладка из UHMW-PE	Сочетание сильной коррозии и абразивного износа	N/A (Полимер)	~90°C	Кислые шахтные воды с абразивными твердыми частицами
Нержавеющая сталь 316L	Коррозионная вода с низким содержанием твердых частиц	~150 BHN	~120°C	Очистка кислых вод, зон химической обработки

5. Как правильно выбрать шахтный водоотливной насос

Выбор подходящего насоса начинается с трех технических параметров: расхода, общего динамического напора и качества воды (содержание твердых частиц, pH, температура). Эти данные позволяют точно определить размер и обеспечить долгосрочную надежность.

Шаг 1: Определение характеристик шахтной воды

Зафиксируйте физико-химические характеристики воды: содержание твердых частиц (в процентах по весу, распределение частиц по размерам), pH, температуру, удельный вес, наличие коррозионных или абразивных элементов. Если вода содержит более 1% твердых частиц по весу, стандартный насос для чистой воды будет подвержен ускоренному износу. Высокое давление окружающей среды, требования безопасности и производительности - все эти факторы учитываются при выборе насоса, что часто является уникальным для горнодобывающих предприятий.

Ключевые данные: Содержание твердых частиц (%), размер частиц (мм), pH, температура, удельный вес.

Шаг 2: Определите гидравлическую нагрузку

Рассчитайте необходимый расход и общий динамический напор. При подземной добыче расход может достигать 900 м³/ч при напоре до 1 050 м. На открытых карьерах насосы могут работать с расходом до 1 800 м³/ч при напоре до 400 м. Определите, будет ли обезвоживание непрерывным или периодическим, и точно укажите требования к расходу.

Ключевые данные: Расход (м³/ч или GPM), общий динамический напор (м или футы), статический подъем, потери на трение.

Шаг 3: Подберите тип насоса в соответствии с областью применения

• Подземные отстойники и глубокие колодцы → Погружной центробежный насос. Многоступенчатый погружной насос для напора свыше 100 м.
• Обезвоживание периметра карьера → Горизонтальный одноступенчатый центробежный или самовсасывающий насос. Дизельный привод для удаленных площадок без электропитания.
• Применение на больших высотах (>200 м) → Многоступенчатый центробежный насос (горизонтальный или погружной).
• Суспензия с высоким содержанием твердых частиц (30-70% твердых частиц) → Насос с прогрессивной полостью или мембранный насос с поршневым приводом.
• Обезвоживание забоя шахты (портативное) → Небольшой погружной насос или насос AODD. Насосы мощностью до 6 кВт с максимальным диаметром нагнетания 4 дюйма портативны, износостойки и способны работать всухую.
• Легковоспламеняющиеся или взрывоопасные атмосферы → Насосы с взрывозащищенными двигателями, сертифицированными по стандартам ATEX/IECEx или MSHA.

Шаг 4: Подберите материалы в соответствии с химическим составом воды

Выбирайте материалы для смачиваемых компонентов в зависимости от pH воды и абразивности:

• Вода с нейтральным pH и высокой абразивностью (песок, гравий) → Высокохромистый белый чугун (600+ BHN)
• Кислая вода (pH 2-4) с умеренной абразивностью → дуплексная нержавеющая сталь (CD4MCu, 2205) с жертвенными анодами
• Сильнокислая вода с высокой абразивностью → Насосы с футеровкой из UHMW-PE
• Чистая вода, все диапазоны pH → Нержавеющая сталь 316L с соответствующими уплотнительными материалами

Даже оборудование, изготовленное из коррозионностойких материалов, требует регулярного осмотра, чтобы выявить проблемы с коррозией до того, как они приведут к поломке. Инженеры Changyu Pump рекомендуют проводить анализ воды не реже двух раз в год, поскольку химический состав шахтной воды может меняться по мере продвижения работ через различные геологические формации.

Шаг 5: Выберите систему привода

• Электрические погружные насосы предпочтительны там, где есть возможность подключения к электросети. Они справляются с большими объемами или высоким напором, работают тихо и требуют меньше ежедневного внимания, чем дизельные альтернативы.
• Насосы с дизельным приводом обслуживают удаленные объекты без доступа к электроэнергии. Дизельные поверхностные насосы ограничены пределом NPSH; погружные насосы обходят подъем всасывания, работая ниже ватерлинии.
• Гидравлические погружные насосы предлагают дизельное топливо с погружной конфигурацией и повышенной устойчивостью к износу из-за твердых частиц.

Шаг 6: Оцените общую стоимость владения

Цена покупки составляет лишь малую часть стоимости срока службы. Насос, который достигает высокой эффективности на кривой испытаний, но выходит из строя через короткое время работы в полевых условиях, не приносит никакой пользы. Учитывайте:

• Потребление энергии (часто 60-70% от стоимости жизни)
• Частота замены изнашиваемых деталей (рабочие колеса, износостойкие пластины, уплотнения)
• Труд по обслуживанию (доступность для обслуживания)
• Стоимость простоя производства (когда котлован заполняется и насос выходит из строя, стоимость простоя может достигать тысячи долларов в час)

Насос с более высокой начальной ценой, но значительно более длительным сроком службы в конкретных условиях шахтной воды обеспечивает более низкую совокупную стоимость владения. Инженеры по применению Changyu Pump могут помочь с расчетом совокупной стоимости владения на основе данных по конкретным объектам.

6. Как обслуживать и устранять неисправности шахтного водоотливного насоса?

6.1 Общие виды отказов

Наиболее распространенной причиной выхода из строя насосов для обезвоживания шахт является засорение песком, взвешенными твердыми частицами и шламом. Вода, непосредственно контактирующая с горными работами, часто бывает грязной, содержащей буровой шлам и твердые частицы, образующиеся в результате подземного движения.

В работе насосов для осушения шахт преобладают три вида отказов:

• Абразивный износ: Твердые частицы взаимодействуют с более мягкими поверхностями, вызывая потерю материала. Правильный выбор материала и покрытия - главная защита.
• Засорение насоса: Твердые частицы блокируют рабочее колесо или проходы. Решением проблемы являются конструкция рабочего колеса и впускные сетки.
• Перегрев двигателя: Когда уровень воды падает и насос работает всухую, или когда твердые частицы скапливаются вокруг рамы двигателя. Правильные размеры, охлаждающие рубашки и защита от недогрузки предотвращают это.

Отказ уплотнения - наиболее распространенная причина выхода из строя погружного насоса. Большинство отказов погружных насосов в шахтах связано с разрушением механических уплотнений. Большинство насосов, эксплуатируемых под землей, - это водопонижающие агрегаты малой и средней мощности, а не шламовые насосы. После снижения уровня воды эти насосы оказываются погруженными в осевшие твердые частицы, которые забивают сетчатые фильтры и вызывают сухой ход и повреждение уплотнений.

6.2 График профилактического обслуживания

Интервал	Задание
Ежедневно	Контролируйте ток двигателя и давление нагнетания; проверьте наличие необычной вибрации или шума.
Еженедельник	Проверьте состояние уплотнительного масла (молочное масло указывает на попадание воды); проверьте температуру подшипников; проверьте кабели на наличие повреждений
Ежемесячно	Измерьте зазор в крыльчатке; проверьте износостойкие пластины на наличие канавок или утонения; очистите впускные отверстия и сетчатые фильтры насоса
Ежеквартально	Полный осмотр мокрой части; замена смазки подшипников; осмотр и замена уплотнений и прокладок по мере необходимости
Ежегодно	Полная разборка насоса; измерьте и замените все изнашивающиеся компоненты; проверьте целостность корпуса и вала; проверьте электрические соединения и кабели

6.3 Краткое руководство по поиску и устранению неисправностей

Симптом	Вероятная причина	Рекомендуемое действие
Насос не запускается	Проблема с электропитанием; неисправность двигателя; засорение	Проверьте источник питания и предохранители; осмотрите двигатель на предмет перегрева; прочистите засорение крыльчатки
Низкая скорость потока	Засоренный сетчатый фильтр или фильтр; изношенное рабочее колесо; воздушная пробка	Очистите сетчатые фильтры и фильтры; проверьте рабочее колесо на наличие повреждений; удалите воздух из насоса
Чрезмерная вибрация	Несоответствие; несбалансированное рабочее колесо; кавитация	Проверьте выравнивание насоса и двигателя; осмотрите рабочее колесо на предмет повреждений; проверьте запас NPSH
Перегрев двигателя	Засорение крыльчатки; сухой ход; твердые частицы в холодильной камере	Очистите крыльчатку; установите защиту от перегрузки; очистите каналы охлаждения
Негерметичность уплотнения	Попадание песка; химическое воздействие на эластомер; изношенные поверхности уплотнений	Осмотрите поверхности уплотнений на предмет задиров; замените уплотнениями для тяжелых условий эксплуатации; подберите эластомер в соответствии с химическим составом воды

6.4 Оптимизация стоимости жизненного цикла

Несколько стратегий позволяют снизить общую стоимость владения при обезвоживании шахт:

• Установите мусоросборники или отстойники выше по течению, чтобы снизить нагрузку на насос. Правильная конструкция отстойника, отделяющая чистую воду от воды, содержащей абразивные твердые частицы, является наиболее эффективным долгосрочным решением.
• Используйте частотно-регулируемые приводы (ЧРП) для оптимизации скорости насоса в зависимости от изменяющихся условий. Современные водоотливные насосы с VFD могут снизить потребление энергии до 30%.
• Внедрите мониторинг состояния с помощью датчиков с поддержкой IoT для предиктивного обслуживания.
• Запаситесь важными запасными частями - рабочими колесами, износостойкими пластинами, торцевыми уплотнениями и подшипниками - на месте, чтобы свести к минимуму время простоя при необходимости замены.
• Обучите операторов правильному обращению с насосом. Потягивание за шнур питания во время движения насоса является распространенной причиной повреждения кабеля, что приводит к поломке двигателя.

7. Где используются шахтные водоотливные насосы?

Обезвоживание подземных шахт Насосы располагаются в иерархической последовательности: торцевые насосы удерживают воду в рабочих колодцах; ступенчатые насосы перемещают воду к центральным точкам сбора; питательные насосы перекачивают воду между уровнями; а главные насосы поднимают скопившуюся воду на поверхность. Погружные насосы мощностью от 20 до 90 кВт обычно обслуживают питательные и главные насосные станции.

Водопонижение в открытых карьерах требуются насосы большого объема, способные работать с колеблющимся уровнем воды. Для осушения карьеров требуются надежные насосы, перекачивающие твердые частицы диаметром до 35 мм, что обеспечивает универсальность как для шлама, так и для чистой воды. Самовсасывающие насосы с дизельным приводом на прицепах или понтонах обеспечивают мобильность, необходимую для перемещения по периметру карьера.

Обезвоживание забоев и ступеней шахт используются небольшие переносные насосы, перемещаемые по шахте. Насосы для осушения забоя представляют собой компактные установки, перемещаемые по мере продвижения выработок. Вода, удаляемая во время бурения, отводится в отстойник, расположенный дальше по штреку, где стационарная установка транспортирует ее на другую ступень или непосредственно на главную водоотливную станцию.

Аварийное водопонижение и обводной канал Для этого требуются портативные насосы, которые можно быстро развернуть. При затоплении шахты первоочередная задача - как можно быстрее удалить воду, чтобы восстановить доступ и предотвратить повреждение оборудования. Для этих целей используются самовсасывающие насосы с дизельным приводом и портативные погружные установки.

Регенерация хвостов и технологических вод замыкает водный контур. После отстаивания в хвостохранилищах вода возвращается на технологическую установку. Погружные насосы, интегрированные в замкнутые контуры, восстанавливают и повторно используют технологическую воду, снижая воздействие на окружающую среду и затраты на воду.

8. Какие серии насосов Changyu лучше всего подходят для обезвоживания шахт?

Следующие серии насосов решают основные задачи по осушению воды в горнодобывающей промышленности. Каждая из них соответствует конкретным характеристикам воды и эксплуатационным требованиям.

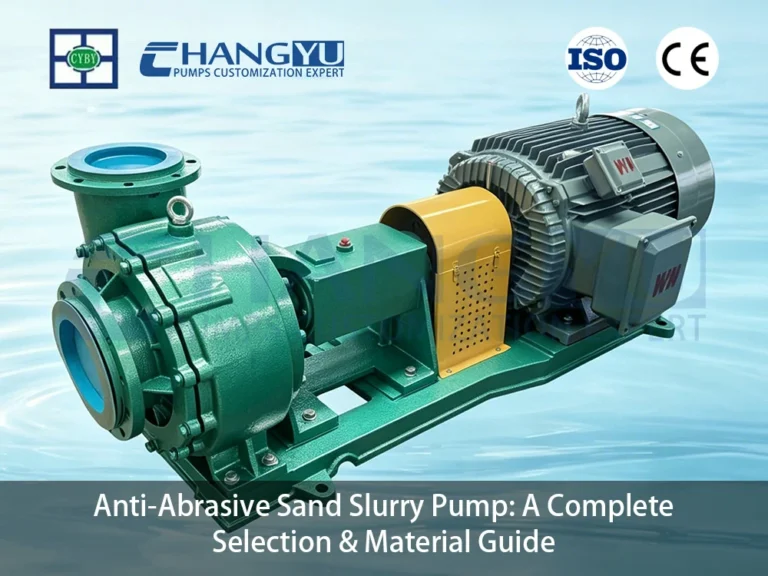

Центробежный насос с футеровкой из сверхвысокомолекулярного полиэтилена серии UHB

Серия UHB представляет собой консольный одноступенчатый центробежный насос со стальной футеровкой. UHMW-PE корпус, предназначенный для химически агрессивных и абразивно-коррозионных жидкостей. Для обезвоживания воды в шахтах, где вода одновременно кислая и абразивная, что часто встречается при осушении кислых шахт и сульфидных рудных тел, футеровка из UHMW-PE обеспечивает комбинированную защиту от коррозии и износа. Утолщенные смачиваемые части и расширенные проточные каналы обеспечивают стабильную и длительную работу.

Основные характеристики: Расход 3-2,600 м³/ч | Напор 5-100 м | Мощность 0,75-300 кВт | Температура -20°C - 90°C

Насос для химических процессов серии CYQ с магнитным приводом

Серия CYQ представляет собой полностью герметичный насос с магнитным приводом и смачиваемыми компонентами, облицованными FEP, PFA или PTFE. Для обезвоживания шахтных вод, содержащих химически агрессивную воду - кислый шахтный дренаж с pH ниже 3 или воду с растворенными тяжелыми металлами - конструкция магнитного привода полностью исключает механическое уплотнение, обеспечивая герметичность без утечек. Защитный кожух из полиэфирэфиркетона с армированием из углеродного волокна обеспечивает надежную работу при температуре от -20°C до 150°C.

Основные характеристики: Расход 3-800 м³/ч | Напор 15-125 м | Мощность 2,2-110 кВт | Скорость 2 950 об/мин | Температура -20°C - 180°C

Электрический мембранный насос серии BFD

Серия BFD - это электрические мембранные насосы с приводом от двигателя, обеспечивающие стабильную, непрерывную подачу без использования инфраструктуры сжатого воздуха. Мембрана образует герметичный барьер между рабочей жидкостью и приводным механизмом при перекачке шлама с высоким содержанием твердых частиц, очистке отстойников и перекачке густого осадка, где не рекомендуется использовать центробежные насосы.

Основные характеристики: Расход до 480 л/мин | Напор до 84 м | Мощность 0,75-45 кВт | Температура от -20°C до 120°C

Двухдиафрагменный насос с пневматическим управлением серии BFQ

Серия BFQ представляет собой пневматический двухдиафрагменный насос с корпусом из материалов, покрывающих литая сталь, ковкий чугун, алюминиевый сплав, полипропилен, нержавеющая сталь и PVDF. Для осушения забоя шахты, аварийного байпаса и переносных применений, где отсутствует электропитание или насос должен работать во взрывоопасной атмосфере, серия BFQ обеспечивает эксплуатационную гибкость. Работающий исключительно на сжатом воздухе, он не имеет герметичности, самовсасывающий и может работать всухую без повреждений.

Основные характеристики: Максимальный рабочий расход до 1 041 л/мин | Рабочее давление 0,84 МПа | Высота всасывания 7,6 м | Проход для твердых частиц 9,4 мм

Выбор насоса для осушения шахты Краткая справка

Серия насосов	Тип	Лучшее приложение	Ключевые материалы
UHB	Центробежный с футеровкой из UHMW-PE	Комбинированная коррозионно-абразивная шахтная вода; кислотный шахтный дренаж	UHMW-PE
CYQ	Магнитный привод бессальниковый	Токсичные или химически агрессивные шахтные воды, не требующие утечки	FEP, PFA, PTFE
BFD	Электрическая диафрагма	Шлам с высоким содержанием твердых частиц, очистка отстойника, плотный шлам	Литая сталь, SS, PP, PVDF
BFQ	Двойная мембрана с пневматическим приводом	Осушение забоя шахты, аварийный обход, опасные зоны	Литая сталь, SS, PP, PVDF

9. Тематическое исследование: Увеличение срока службы насоса в системе водопонижения открытого карьера

Задача клиента: Производитель фосфорных удобрений, эксплуатирующий крупный карьер, столкнулся с проблемой хронического износа насосов для осушения карьера. Шахтная вода содержала кислую технологическую воду (pH 3-5), абразивные кристаллы гипса (около 33% твердых частиц) и коррозионные загрязнения, включая HF, H₂SiF₆, H₂SO₄ и Cl- при температуре до 70°C. Существующие насосы из дуплексной нержавеющей стали CD4MCuN, работающие со скоростью около 1 800 об/мин, требовали замены быстроизнашивающихся деталей каждые 3-6 месяцев. Ежегодные затраты на техническое обслуживание насосов превышали 55 000 долларов США.

Инженерный анализ: Инженеры Changyu Pump оценили эксплуатационные данные и химический состав шахтной воды. Материал CD4MCuN, подходящий для шахтной воды с нейтральным pH, оказался недостаточным для комбинированного воздействия кислоты и истирания кристаллов гипса при рабочей температуре. Повышенная рабочая скорость создавала скорость вращения наконечника рабочего колеса, которая ускоряла эрозионный износ, что соответствует соотношению в технике шламовых насосов, где скорость износа пропорциональна приблизительно кубу скорости вращения наконечника.

Развернутое решение: Компания Changyu Pump заменила существующие насосы CD4MCuN на Центробежные насосы серии UHB с футеровкой из сверхвысокомолекулярного полиэтилена:

• Корпус с футеровкой из UHMW-PE и утолщенными смачиваемыми деталями: Футеровка устранила контакт кислоты с корпусом насоса, исключив коррозионную составляющую из уравнения износа. Поглощение ударов уменьшило скорость абразивного износа от столкновения с кристаллами гипса.
• Расширенные проточные каналы и полуоткрытое рабочее колесо: Увеличенные внутренние зазоры позволяют твердым частицам гипса проходить без засорения.
• Снижение рабочей скорости: Насос был рассчитан на работу при более низкой скорости вращения, что позволило снизить скорость вращения верхушки рабочего колеса и связанную с этим скорость абразивного износа.

Количественные результаты (оценка через 18 месяцев):

Метрика	До обновления (CD4MCuN, ~1 800 об/мин)	После модернизации (UHMW-PE, пониженная скорость)	Улучшение
Срок службы изнашиваемых деталей	3-6 месяцев	> 14 месяцев (все еще в эксплуатации)	3-5× разгибание
Незапланированные простои в год	3-4 события	< 1 событие	~75% уменьшение
Годовая стоимость обслуживания одного насоса	USD 55,000	USD 18 700	~66% уменьшение
Инвентарь запасных частей для насосов	Высокий	Низкий	Инвентарь сократился на ~60%

Шахта расширила спецификацию насосов с футеровкой из UHMW-PE на дополнительные позиции осушения по всему карьеру.

10. Часто задаваемые вопросы

Q1: Какой тип насоса лучше всего подходит для осушения подземных шахт?

О: Погружные центробежные насосы являются наиболее распространенным вариантом. Они работают полностью под водой, запускаются без заливки и охлаждаются перекачиваемой жидкостью. При напоре более 100 м используются многоступенчатые погружные насосы. Выбор зависит от химического состава воды, содержания твердых частиц и доступной энергетической инфраструктуры.

Вопрос 2: Как рассчитать общий динамический напор для насоса для обезвоживания шахты?

О: Общий динамический напор равен статическому подъему (расстояние по вертикали от уровня воды до точки сброса) плюс потери на трение в напорном трубопроводе плюс скоростной напор на сбросе. Для подземных шахт статический подъем является доминирующим компонентом.

Вопрос 3: Какие материалы устойчивы как к абразивному износу, так и к кислотному дренажу?

О: Дуплексная нержавеющая сталь (CD4MCu, 2205) обеспечивает комбинированную коррозионно-абразивную стойкость для слабокислой шахтной воды. Для сильнокислой воды (pH ниже 3) с абразивными твердыми частицами насосы с футеровкой из UHMW-PE обеспечивают наилучшую комбинированную защиту. Высокохромистый белый чугун (600+ BHN) является стандартным для абразивной воды с нейтральным pH, но быстро корродирует в кислой среде.

Вопрос 4: Почему в шахтах часто выходят из строя уплотнения погружных дренажных насосов?

О: Большинство отказов погружных насосов связано с разрушением уплотнений. Основными причинами являются абразивные твердые частицы, забивающие поверхности уплотнений, химическое воздействие на эластомеры уплотнений кислой воды и сухой ход, когда уровень воды падает ниже входного отверстия насоса. Двойные механические уплотнения с поверхностями из карбида кремния и маслонаполненными барьерными камерами обеспечивают резервирование, необходимое для работы в шахтах.

Q5: В чем разница между обезвоживающим насосом и шламовым насосом?

О: Обезвоживающие насосы предназначены для воды с низким или умеренным содержанием твердых частиц - как правило, менее 5% твердых частиц по весу. Шламовые насосы работают с высокими концентрациями твердых частиц - 30-70%. При обезвоживании шахт это различие имеет решающее значение - использование обезвоживающего насоса для перекачки шлама приводит к быстрому износу и выходу из строя уплотнений.

Q6: Как предотвратить засорение насоса для обезвоживания шахты?

О: Установите сетки для мусора или отстойники выше по течению, чтобы снизить нагрузку на твердые частицы. Используйте насосы с ширококанальными или вихревыми рабочими колесами для воды с твердыми частицами. Правильная конструкция отстойника, отделяющая чистую воду от абразивной воды с твердыми частицами, является наиболее эффективным долгосрочным решением.

Q7: Какой насос выбрать - электрический или дизельный?

О: Электрические погружные насосы предпочтительны там, где есть электросеть. Насосы с дизельным приводом используются на удаленных участках, где нет доступа к электроэнергии. Выбор часто определяется инфраструктурой участка, а не производительностью насоса.

Q8: Какие сертификаты безопасности требуют насосы для осушения шахт?

О: Для подземных угольных шахт и газовых сред насосы должны иметь сертификат MSHA на взрывобезопасную эксплуатацию. На международных рынках для потенциально взрывоопасных сред требуется сертификация ATEX или IECEx. Всегда проверяйте, соответствует ли сертификация насоса классификации опасных зон шахты.

11. Заключение

A шахтный обезвоживающий насос должен выдерживать условия, в которых он работает: абразивные твердые частицы, коррозионная вода и непрерывная работа в сложных условиях. Чаще всего для этих целей выбирают центробежный насос - погружной, горизонтальный, самовсасывающий или многоступенчатый, в зависимости от конкретных требований объекта.

Схема выбора едина для всех областей применения: определите химический состав воды и профиль твердых частиц; определите гидравлическую нагрузку; подберите тип насоса в соответствии с областью применения; выберите материалы для конкретной коррозионно-абразивной среды; выберите систему привода с учетом инфраструктуры объекта; и оцените общую стоимость владения. Надежность является приоритетом - насос, который выходит из строя через короткое время, не приносит никакой пользы, независимо от его эффективности.

Связаться с компанией Changyu Pump с параметрами обезвоживания на вашем руднике и технологическими требованиями. Наша команда инженеров предоставит подробные рекомендации по насосам и коммерческое предложение с учетом конкретных условий вашей шахты.
