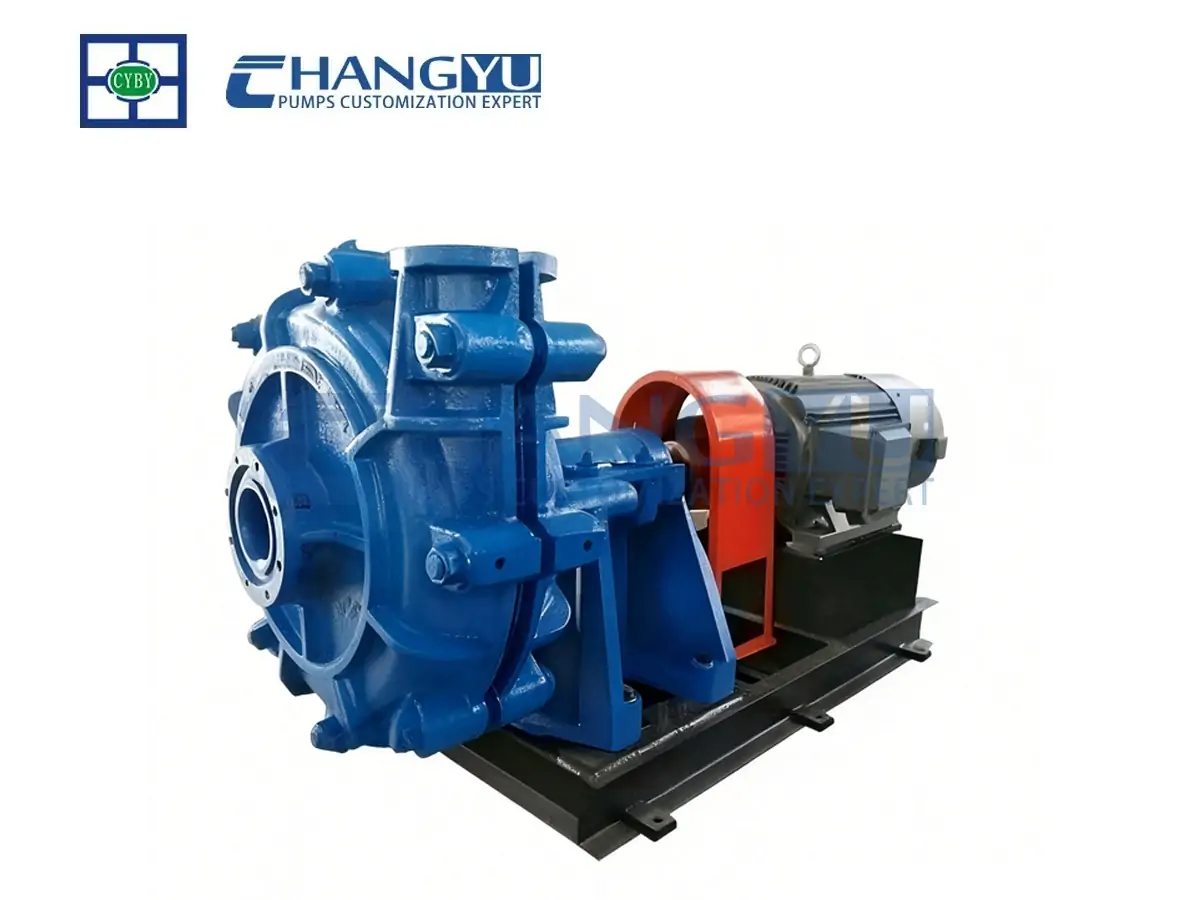

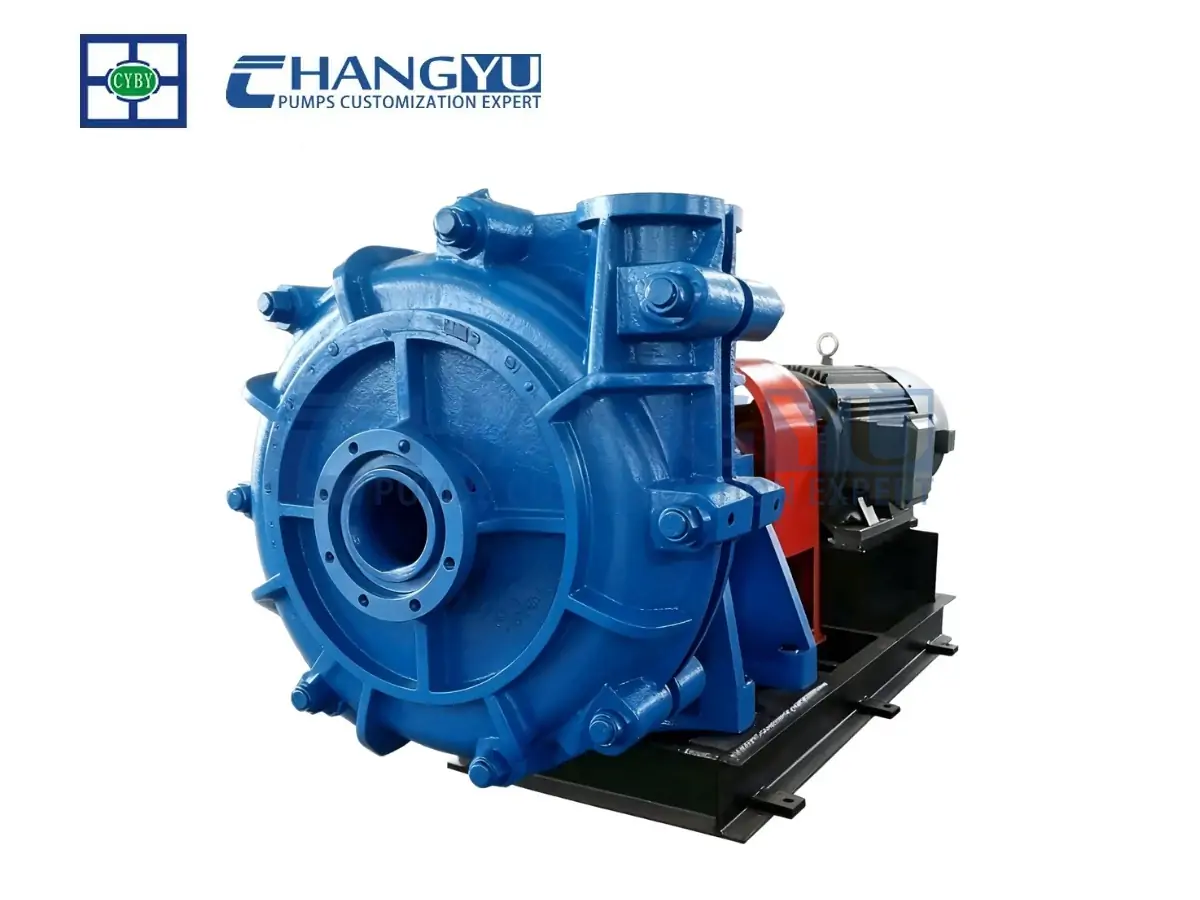

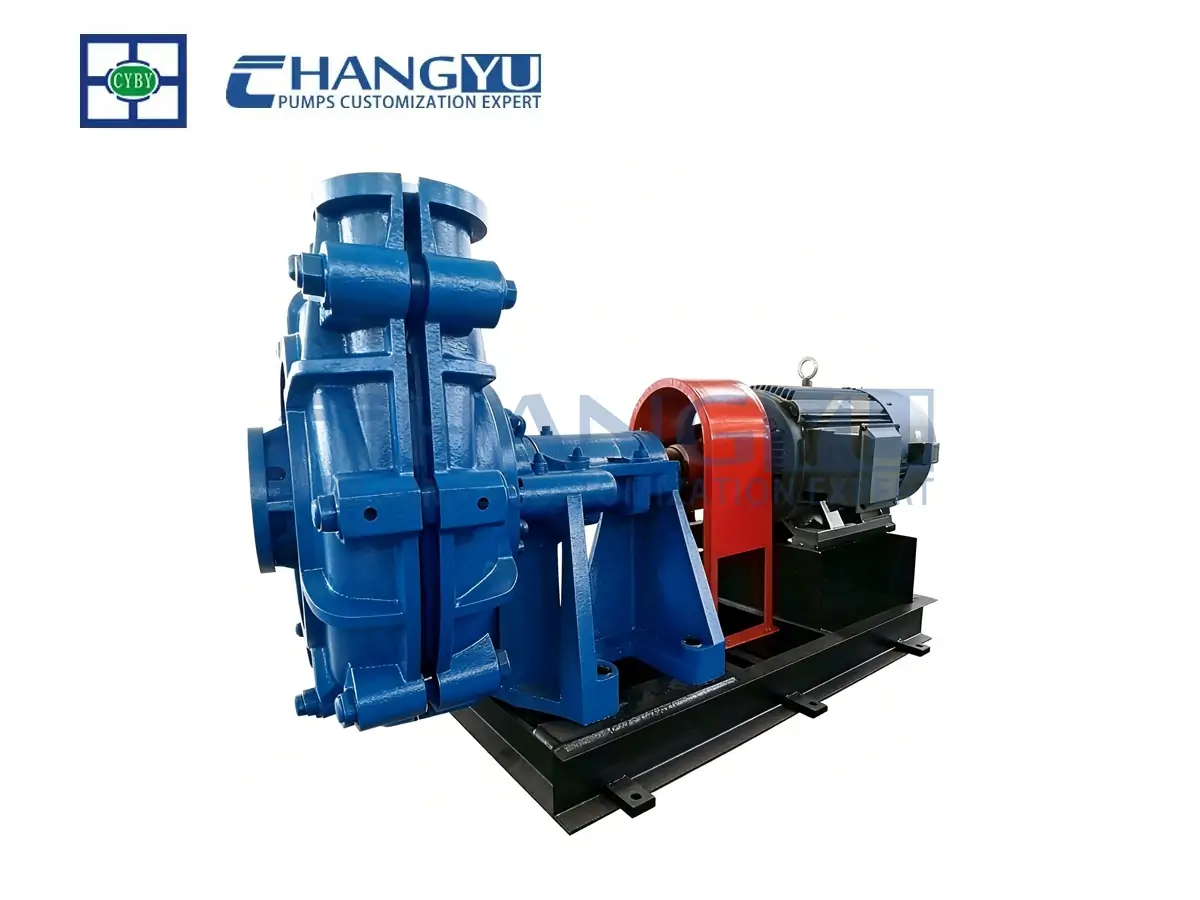

Bomba centrífuga para lodos de la serie PHH para la industria minera y las centrales eléctricas
La bomba centrífuga horizontal para lodos de la serie PHH de changyupump está diseñada para el transporte a larga distancia de lodos abrasivos de alta densidad en aplicaciones de minería, generación de energía y dragado. Gracias a sus piezas de desgaste fabricadas en aleación de alto contenido de cromo y a su estructura de doble carcasa, esta bomba centrífuga para lodos ofrece una mayor vida útil y menores costos de mantenimiento.
|
Rango de caudal: |
16,2 m³/h ~ 1008 m³/h |
|---|---|
|
Rango de cabezas: |
20 m ~ 97 m |
|
Potencia del motor: |
30 kW ~ 560 kW |
|
Velocidad: |
500 r/min ~ 2200 r/min |
|
Rango de temperatura medio: |
-20 °C ~ +80 °C |
|
Materiales personalizables: |
Aleación con alto contenido en cromo (BTMCr27, BTMCr33), caucho natural, poliuretano |
¿Qué es una bomba centrífuga para lodos?
La bomba centrífuga para lodos de la serie PHH es una bomba para lodos de alta elevación y alta resistencia en la Bomba Changyu línea de productos. Está diseñada específicamente para bombear lodos altamente abrasivos o corrosivos que contienen partículas de gran tamaño y alta dureza, y es capaz de soportar entornos hostiles en los que las bombas estándar son propensas a un desgaste rápido. Además, ofrecemos una serie de bombas para lodos químicos diseñados a medida para aplicaciones con partículas finas y condiciones que exigen resistencia al desgaste y a la corrosión.
A diferencia de las bombas de agua estándar, la PHH utiliza aleación con alto contenido de cromo piezas de desgaste (BTMCr27, BTMCr33) y un diseño de doble carcasa. La carcasa exterior protege la bomba, mientras que el revestimiento interior y el impulsor resisten el desgaste causado por las partículas gruesas. Cuando se produce desgaste, solo es necesario reemplazar las piezas internas, no toda la bomba.
Esto Bomba centrífuga para lodos destinada a la minería envía un aviso a 97 metros y se deriva de De 16,2 a 1008 m³/h, lo que lo hace adecuado para tuberías de residuos de larga distancia y manipulación de cenizas a gran altura sistemas.
Ventajas de la bomba centrífuga para lodos
Mayor vida útil en aplicaciones abrasivas
La aleación con alto contenido de cromo (BTMCr27, 28% Cr, ≥56 HRC) ofrece una resistencia excepcional a la erosión causada por la arena, el mineral, las cenizas y los residuos. En aplicaciones de campo, los revestimientos y los impulsores PHH duran entre 1,5 y 3 veces más que las bombas convencionales de hierro fundido o acero.
Menos tiempo de inactividad y menores costos de mantenimiento
El estructura de doble revestimiento Gracias a los revestimientos reemplazables, no es necesario desechar toda la bomba cuando se desgasta. Solo se cambian la carcasa interior y el impulsor, lo que permite una reparación rápida y económica en el lugar.
Gran altura de elevación para el bombeo a larga distancia
Con una altura máxima de 97 metros, la serie PHH mantiene la presión en tuberías largas de transporte de lodos. Es un sistema confiable bomba para lodos de gran altura para la descarga del molino, la alimentación del ciclón y el retorno de relaves.
Opciones flexibles de sellado y accionamiento
Seleccionar a packiun sello de presión, un sello de expulsión (dinámico) o un sello mecánico, dependiendo de la altura de elevación, los límites de fuga y las preferencias del sitio. Accionamiento mediante acoplamiento directo, correa trapezoidal o motor hidráulico.
Aplicaciones de las bombas centrífugas para lodos
La serie PHH bomba centrífuga horizontal para lodos ha demostrado su eficacia en la práctica en los siguientes casos alta resistencia al desgaste, alta densidad aplicaciones:

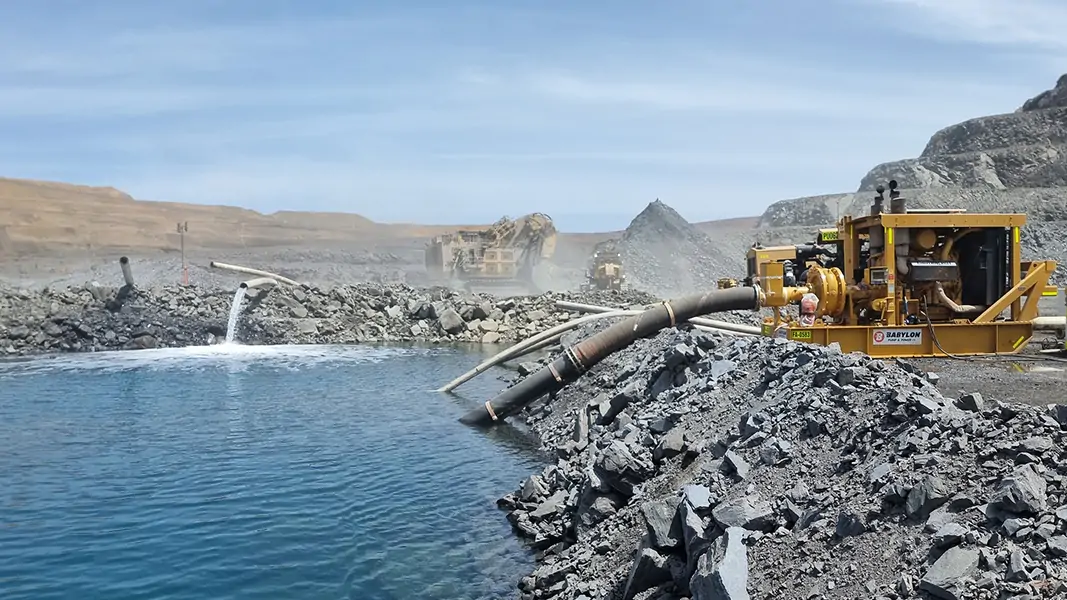

Minería y procesamiento de minerales
Descarga del molino
Alimentación por ciclón
Flujo de salida del espesador
Transporte de relaves (larga distancia)
Generación de energía
Manejo de cenizas de fondo
Lodo de cenizas volantes
Desulfuración de gases de combustión (FGD): cuando se utiliza con aleaciones resistentes a la corrosión

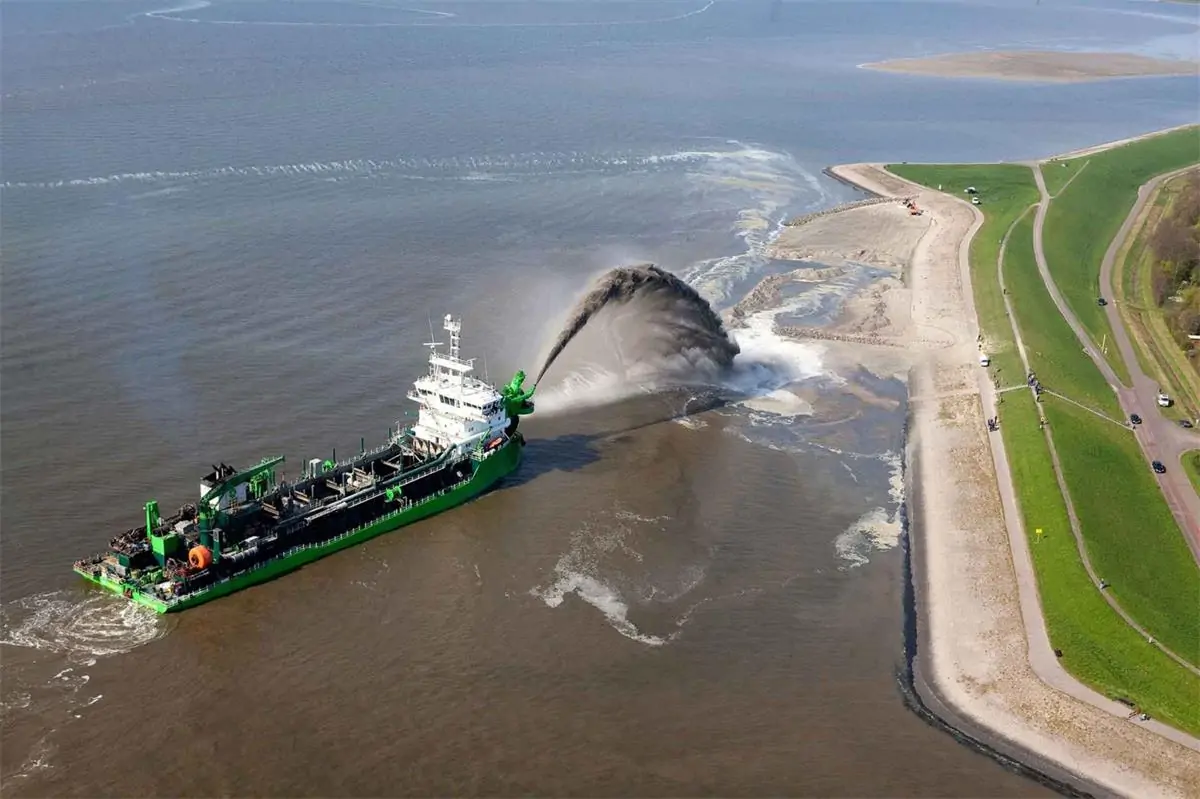

Dragado y bombeo de arena
Dragado de ríos
Extracción de arena y grava
Transporte de lodos hacia las cribas de deshidratación
Preparación del carbón
Suspensión de medios pesados
Alimentación de lodos de carbón
Especificaciones de la bomba para lodos

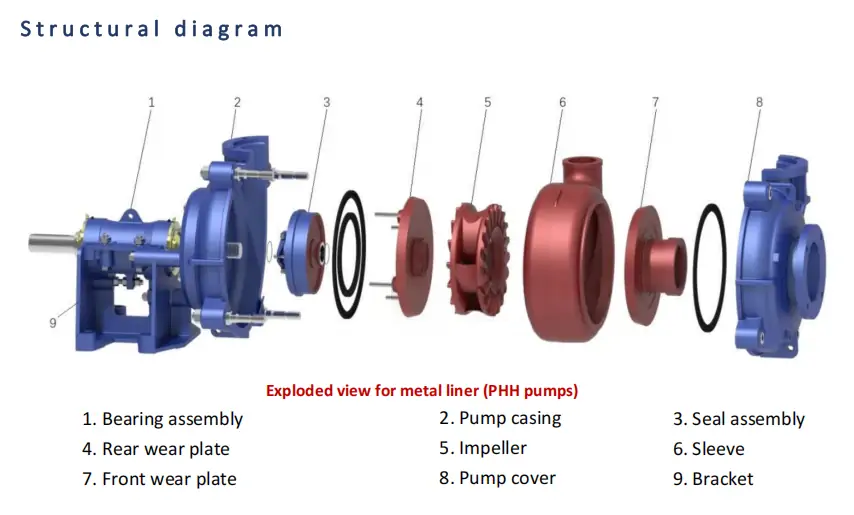

Piezas
La serie PHH presenta un diseño modular y resistente al desgaste. A continuación se enumeran sus principales componentes estructurales:
| Componente | Material / Característica | Función |
|---|---|---|
| Carcasa | Doble capa (hierro dúctil exterior + revestimiento interior con alto contenido de cromo) | Protege el cuerpo de la bomba; revestimiento interior reemplazable |
| Impulsor | Aleación con alto contenido de cromo (BTMCr27, ≥56 HRC) | Convierte la energía del motor en velocidad y presión del lodo |
| Revestimiento (voluta) | Aleación con alto contenido de cromo o caucho | Dirige el flujo de la lechada; absorbe el desgaste causado por los sólidos |
| Conjunto de eje y cojinete | Cartucho de rodamiento de alta resistencia | Soporta el rotor; garantiza un funcionamiento suave y sin vibraciones |
| Sistema de sellado | Sello de empaque, sello de expulsión o sello mecánico | Evita las fugas; la elección depende de la altura de elevación y del caudal |
| Placa base | Fabricado en acero | Alinea la bomba y el motor; mantiene la tensión de la correa o el acoplamiento |
Nota: Esta es la estructura básica de la bomba para lodos PHH. Puede haber algunas variaciones según el tamaño de la bomba.
Sello del eje de una bomba para lodos
El sello del eje es uno de los componentes mecánicos más importantes de una bomba centrífuga para lodos. Seleccionamos el tipo de sello adecuado según los requisitos de la instalación.
Hay tres tipos de sellos de eje que se utilizan habitualmente:

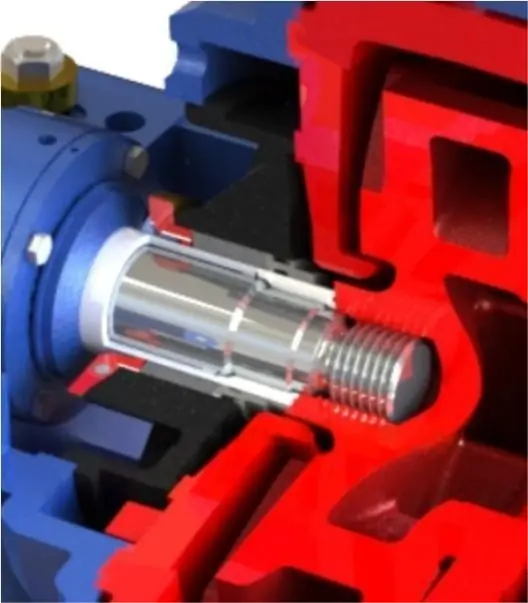

Sello de empaquetadura
El sello de empaque es el tipo de sello más común. Funciona introduciendo agua de sellado del eje a una presión y un caudal determinados, que se distribuye uniformemente a través del anillo de sellado delantero hacia el espacio entre el empaque y el manguito del eje, lo que evita la fuga de lodos desde el cuerpo de la bomba.
Entre sus funciones se incluyen la refrigeración, la lubricación y el lavado. En el caso de las bombas en serie de varias etapas en las que no resulta adecuado un sello auxiliar del eje del impulsor, se utiliza un sello de empaque. El sello de empaque tiene una estructura sencilla, es fácil de mantener y resulta económico.

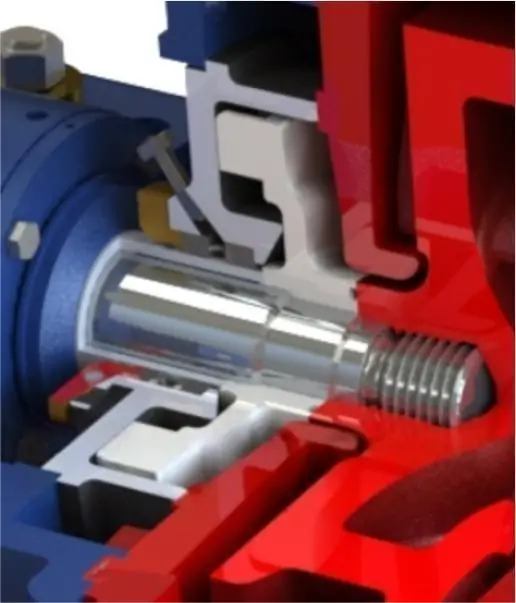

Sello del impulsor auxiliar
El sello del impulsor auxiliar se basa principalmente en la presión generada por el impulsor auxiliar, que gira de forma sincronizada con el impulsor principal, para evitar fugas de lodo. Se utiliza en aplicaciones en las que no se permite la dilución del lodo. Se puede utilizar sellado con agua o lubricación con grasa.
Sello mecánico
El sello mecánico consta de una cara fija y una cara giratoria que se presionan entre sí mediante presión mecánica e hidráulica para evitar fugas. Ofrece el mejor rendimiento de sellado y es adecuado para condiciones de fuga cero. Un sello mecánico de tipo lavado a baja presión no diluye el producto. Sin embargo, tiene un costo elevado.
Material de las piezas en contacto con el líquido
| Nombre | Descripción | Dureza | Condiciones de trabajo aplicables |
|---|---|---|---|
| BTMCr27 | Hierro fundido blanco 27% con cromo resistente a la erosión | ≥56 HRC | Alta resistencia al desgaste. Excelente rendimiento en condiciones erosivas. |
| BTMCr28 | 28%: hierro fundido blanco con bajo contenido en carbono y alto contenido en cromo | ≥45 HRC | Apto para aplicaciones de desulfuración de gases de combustión (FGD) y corrosivas con un pH inferior a 4. |
| BTMCr33 | 33%: aleación de cromo resistente a la erosión y la corrosión, con alto contenido de cromo y bajo contenido de carbono | ≥35 HRC | Apto para lodos que contienen oxígeno con un pH no inferior a 1. Adecuado para ácido fosfórico y medios corrosivos similares. |
Bomba centrífuga para lodos de la serie PHH – Información del producto
| Artículo | Detalles |
|---|---|
| Nombre del producto | Bomba centrífuga horizontal para lodos de la serie PHH |
| Marca | changyupump |
| Estructura | Horizontal, de una etapa, de una sola succión, de doble carcasa |
| Material de las piezas en contacto con el líquido | BTMCr27 / BTMCr28 / BTMCr33 Aleación con alto contenido de cromo |
| Rango de caudal | 16,2 ~ 1008 m³/h |
| Gama de cabezales | 20 ~ 97 m |
| Rango de potencia | 30 ~ 560 kW |
| Rango de velocidades | 500 ~ 2200 rpm |
| Número de álabes | 5 |
| Opciones de sellado | Sello de empaquetadura / Sello de expulsión / Sello mecánico |
| Métodos de conducción | Acoplamiento directo / Transmisión por correa trapezoidal / Transmisión hidráulica |
| Medios aplicables | Pasta de mineral, relaves, cenizas, arena, material de alimentación de ciclones y otras suspensiones abrasivas |
| Principales sectores | Minería, manejo de cenizas de centrales eléctricas, dragado, tratamiento de carbón, acerías |
| Personalización | Materiales, tipo de sello, orientación de descarga, método de accionamiento |
Significado del número de modelo
Ejemplo: PHHC-40
| Código | Significado |
|---|---|
| PHH | Serie de bombas para lodos de alta presión y uso intensivo |
| C | Grupo de impulsores de tamaño C |
| 40 | Diámetro de salida: aprox. 40 mm |
Referencia del grupo de modelos
| Modelo | Grupo Impeller | Tamaño de la salida (mm) |
|---|---|---|
| PHHC-40 | C | 40 |
| PHHD-75 | D | 75 |
| PHHE-100 | E | 100 |
| PHHS-150 | S | 150 |
| PHHS-150/150 | S (doble aspiración) | 150 |
Especificaciones del modelo
| Modelo | Potencia máxima (kW) | Caudal (m³/h) | Jefe (m) | Velocidad (rpm) | Eficacia máxima (%) | Diámetro del impulsor (mm) |
|---|---|---|---|---|---|---|
| PHHC-40 | 30 | 16.2 ~ 34.2 | 25 ~ 95 | 1400 ~ 2200 | 20 | 330 |
| PHHD-75 | 60 | 68.4 ~ 136.8 | 25 ~ 87 | 850 ~ 1400 | 47 | 457 |
| PHHE-100 | 120 | 126 ~ 252 | 20 ~ 97 | 600 ~ 1400 | 50 | 508 |
| PHHS-150 | 560 | 324 ~ 720 | 30 ~ 97 | 600 ~ 1000 | 64 | 711 |
| PHHS-150/150 | 560 | 468 ~ 1008 | 20 ~ 94 | 500 ~ 1000 | 65 | 711 |
Guía de selección
| Modelo | Uso recomendado |
|---|---|
| PHHC-40 | Caudal reducido, altura de elevación elevada: alimentación con ciclón pequeño, plataformas de prueba |
| PHHD-75 | Caudal medio – estación de bombeo intermedia de la fábrica |
| PHHE-100 | Caudal elevado: bomba para la preparación de carbón, bomba para cenizas de centrales eléctricas |
| PHHS-150 | Grandes residuos mineros, transporte de alta concentración a larga distancia |
| PHHS-150/150 | Caudal extragrande: lodos de mineral a la salida de la mina, dragado |
Aviso: Más allá de las especificaciones, los componentes y las opciones de materiales mencionadas anteriormente, changyupump ofrece mucho más que una simple bomba.
Ofrecemos documentación técnica completa, asesoramiento para la selección y asistencia de ingeniería para ayudarle a encontrar la solución más adecuada para su aplicación específica con lodos. Disponemos de diseños personalizados para requisitos específicos de altura de elevación, caudal o resistencia a la corrosión.
¿Necesitas una respuesta rápida o un presupuesto personalizado? Nuestro equipo te responderá en un plazo de 24 horas con atención personalizada.
Contáctenos para obtener su solución de la serie PHH.
Correo electrónico: [email protected]
WhatsApp: +86-13651913727
¿Por qué elegir a Changyupump como su fabricante de bombas centrífugas para lodos?
Changyupump es la marca de Anhui Changyu Pump and Valve Manufacturing Co., Ltd., una fábrica con más de 20 años de experiencia en OEM/ODM. Nuestras bombas están diseñadas para ofrecer un funcionamiento fiable y duradero en entornos abrasivos y corrosivos.
- Diseñado para resistir el desgaste
Nos especializamos en bombas para lodos con aleaciones de alto contenido en cromo, revestimientos de goma y acero inoxidable. Nuestros diseños incorporan más de 25 tecnologías patentadas. - Calidad certificada
Nuestra planta de fabricación es ISO 9001, CE, y Certificado por ATEX. Todas las bombas PHH se someten a pruebas hidráulicas de rendimiento antes de su envío. - Asistencia directa del fabricante
Trabajas directamente con el fabricante. Nuestro equipo en Anhui (China) se encarga de la selección técnica, los planos y la asistencia posventa. - Envíos internacionales y suministro rápido de piezas
Con una capacidad de producción de miles de unidades al año, mantenemos existencias de las piezas de desgaste más comunes de la serie PHH. Los plazos de entrega son cortos, incluso para recambios urgentes.
