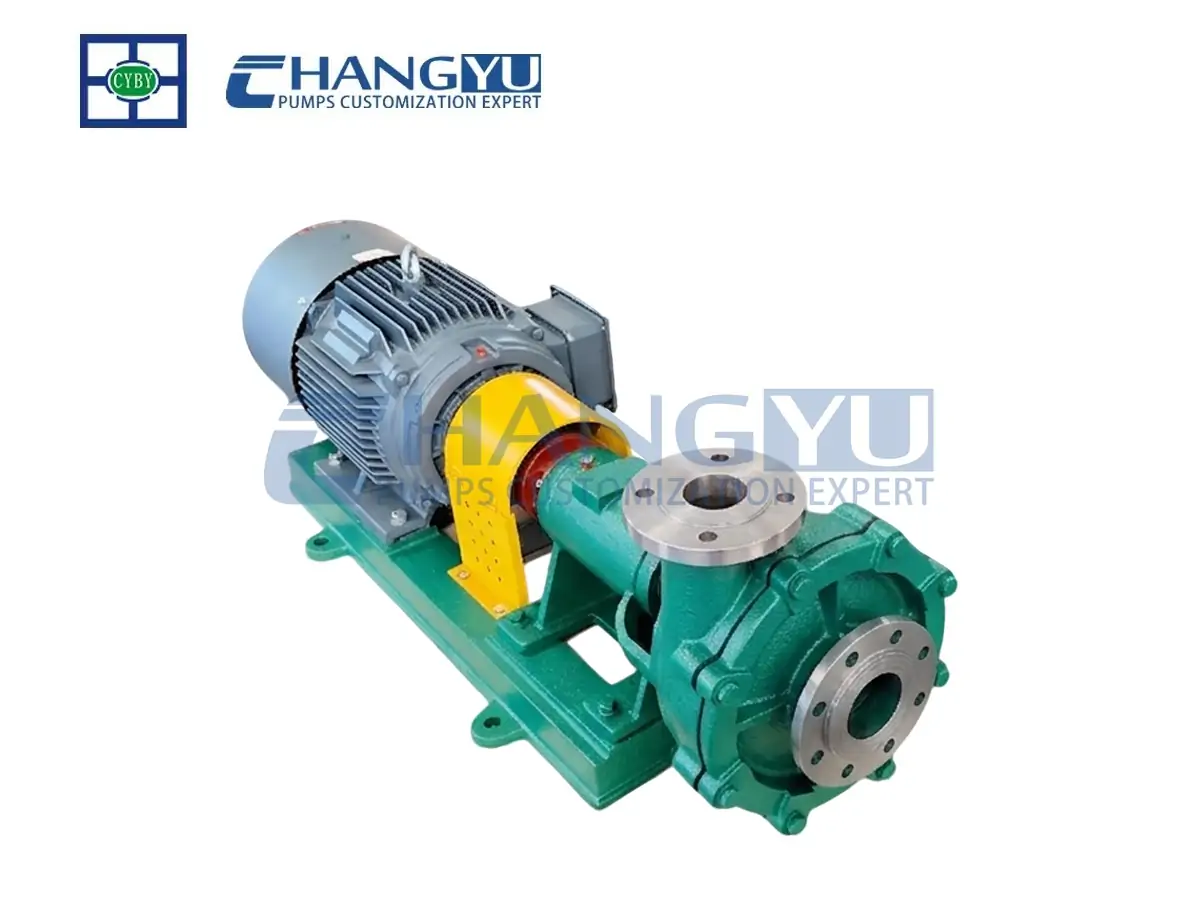

Bomba para lodos abrasivos | Fabricante de bombas para lodos de acero inoxidable de la serie HB
La bomba para lodos abrasivos de la serie HB de ChangyuPump es una bomba centrífuga horizontal de una etapa y una succión, de alta eficiencia, diseñada de conformidad con ISO 2858 y conforme a Normas CE.
Fabricado con una estructura en contacto con el líquido totalmente de acero inoxidable, está diseñado específicamente para suspensiones abrasivas y fluidos medianamente corrosivos, lo que garantiza un rendimiento estable, una mayor durabilidad y una vida útil prolongada en entornos industriales exigentes.
|
Rango de caudal: |
10 m³/h ~ 60 m³/h |
|---|---|
|
Rango de cabezas: |
20 m ~ 120 m |
|
Potencia del motor: |
3 kW ~ 45 kW |
|
Velocidad: |
2900 rpm |
|
Rango de temperatura medio: |
-20 °C ~ 120 °C |
|
Materiales personalizables: |
304、316、316L、2205、2507 |
Por qué fallan las bombas para lodos revestidas en aplicaciones reales
El manejo de lodos abrasivos no consiste solo en bombear líquido; se trata de resistir el desgaste, la temperatura y la inestabilidad del sistema.
Muchas bombas convencionales tienen dificultades para:
- Desgaste rápido causado por partículas sólidas
- Pérdida de rendimiento a altas temperaturas
- Inestabilidad causada por fluctuaciones de presión y cavitación
- Mayor mantenimiento debido a limitaciones de material
Soluciones de bombas para lodos de acero inoxidable de la serie HB
Aborda principalmente el problema de la reducción de la vida útil de las bombas causada por el desgaste, la corrosión o las obstrucciones debidas a partículas sólidas en las industrias minera y metalúrgica.
✔ Resiste el desgaste por abrasión causado por lodos cargados de partículas (0,3–1 mm)
✔ Mantiene su estabilidad a altas temperaturas, hasta 180 °C
✔ La sólida estructura metálica reduce los riesgos de cavitación y de impacto de presión
✔ Amplia compatibilidad química para procesos industriales y químicos
✔ Diseño limpio y antiestático para un funcionamiento más seguro y conforme a las normas
✔ Compatible con los sistemas UHB existentes: fácil integración sin necesidad de rediseñar
✔ Mayor vida útil y menor frecuencia de mantenimiento
Ventajas de la bomba para lodos abrasivos
Integridad estructural a altas temperaturas
Elimina el deslizamiento y la deformación del revestimiento. La pieza fundida de acero inoxidable de una sola pieza garantiza un funcionamiento estable en procesos con lodos abrasivos a temperaturas de hasta 180 °C.
Amplia compatibilidad con productos químicos y disolventes
Evita la hinchazón y las grietas. Ofrece una resistencia integral frente a oxidantes fuertes y disolventes orgánicos, en situaciones en las que los materiales no metálicos suelen llegar a sus límites.
Resistencia superior a las partículas duras
Aptado para sólidos afilados y agresivos. La estructura metálica rígida resiste mejor el desgaste por erosión y el impacto de fluidos a alta velocidad que los revestimientos de polímeros blandos.
Tiempo medio entre mantenimientos (MTBM) ampliado
Menor costo total de propiedad. Elimina los fallos habituales en los revestimientos, como la delaminación o la formación de ampollas, lo que garantiza una fiabilidad a largo plazo en aplicaciones industriales de alta resistencia.

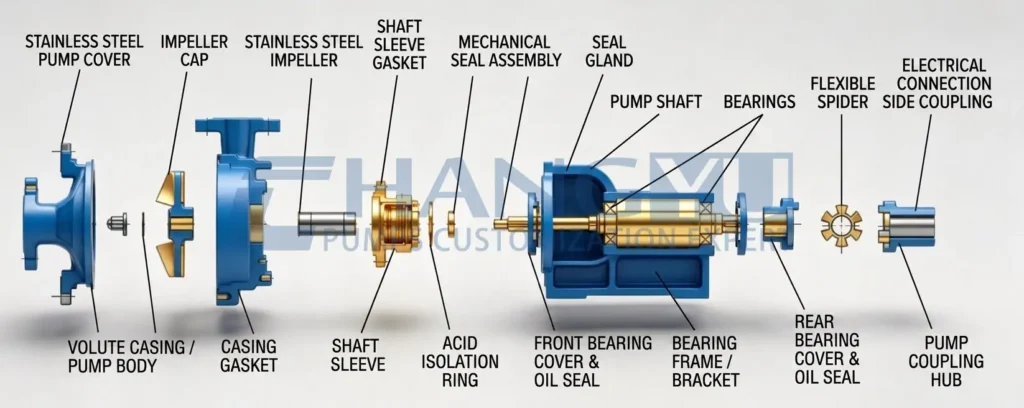

piezas para bombas de lodos abrasivos

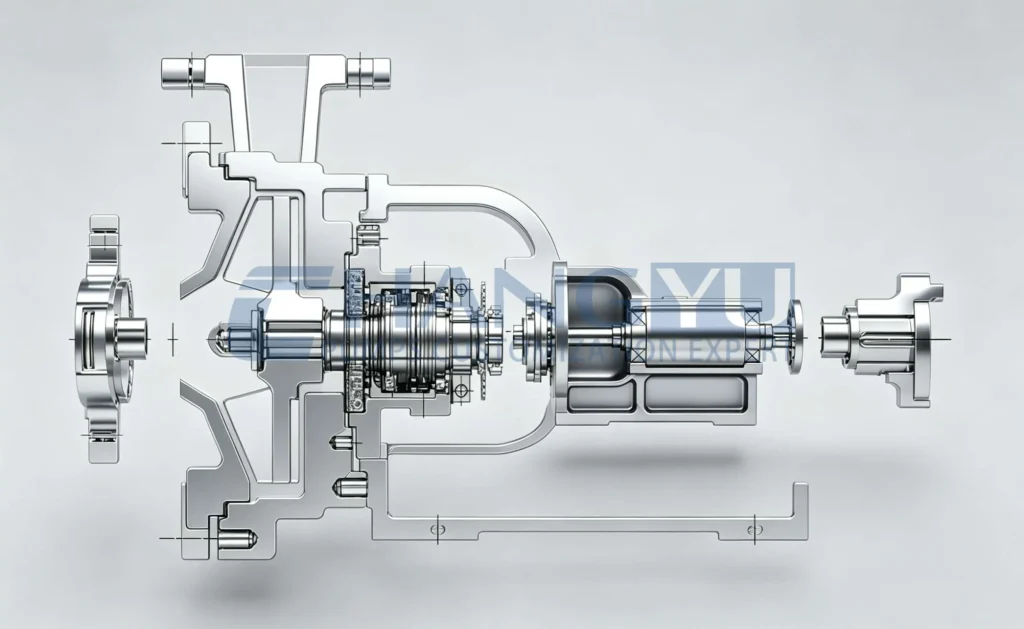

Gracias a sus componentes de flujo continuo totalmente fabricados en acero inoxidable, un impulsor semiabierto y un diseño estructural de alta rigidez, la serie HB ofrece una excelente resistencia al desgaste y a las obstrucciones, así como un funcionamiento estable incluso en condiciones de trabajo complejas. A continuación se enumeran los principales componentes:
- Carcasa de la bomba (construcción de alta rigidez y resistente a la presión)
- Fabricada en acero inoxidable 304, 316L o dúplex (personalizable), la carcasa ofrece una gran rigidez general y una excelente resistencia a la presión y a los impactos. Sus conductos internos lisos reducen eficazmente la turbulencia y el desgaste por erosión.
- Tapa de la bomba (sellado fiable y diseño que facilita el mantenimiento)
- La estructura de acero inoxidable mecanizada con precisión garantiza un sellado estable y un desmontaje sencillo, lo que reduce de manera efectiva la complejidad del mantenimiento y el tiempo de inactividad.
- Impulsor (diseño semiabierto anti-obstrucción)
- Cuenta con un impulsor semiabierto con álabes de mayor grosor y un diseño optimizado del recorrido del flujo, capaz de manejar partículas de entre 0,3 y 1 mm de tamaño. Esto reduce el riesgo de obstrucciones y mejora la capacidad de la bomba para bombear lodos que contienen sólidos.
- Fundas protectoras / Piezas de desgaste (diseño resistente al desgaste y reemplazable)
- Las piezas sometidas a mayor desgaste están fabricadas en acero inoxidable resistente al desgaste. Su estructura modular facilita su sustitución, lo que prolonga de manera efectiva la vida útil total de la unidad y reduce los costos de mantenimiento.
- Conjunto de eje y cojinete (funcionamiento estable y con bajas vibraciones)
- Un eje de alta resistencia, combinado con un soporte de rodamientos de alta resistencia y optimizado para el equilibrio dinámico, reduce las vibraciones y la excentricidad, lo que garantiza un funcionamiento estable a largo plazo.
- Sistema de sellado (diseño fiable y a prueba de fugas)
- Nuestros sellos mecánicos de alto rendimiento de diseño propio (con múltiples opciones personalizables) son adecuados para aplicaciones con lodos y productos químicos, ya que evitan eficazmente las fugas y mejoran la seguridad operativa.
- Estructura de la base (diseño compatible con la instalación)
- La estructura de base rígida es compatible con los sistemas de instalación de bombas UHB, lo que elimina la necesidad de realizar modificaciones en las tuberías o los cimientos y garantiza una instalación sencilla.

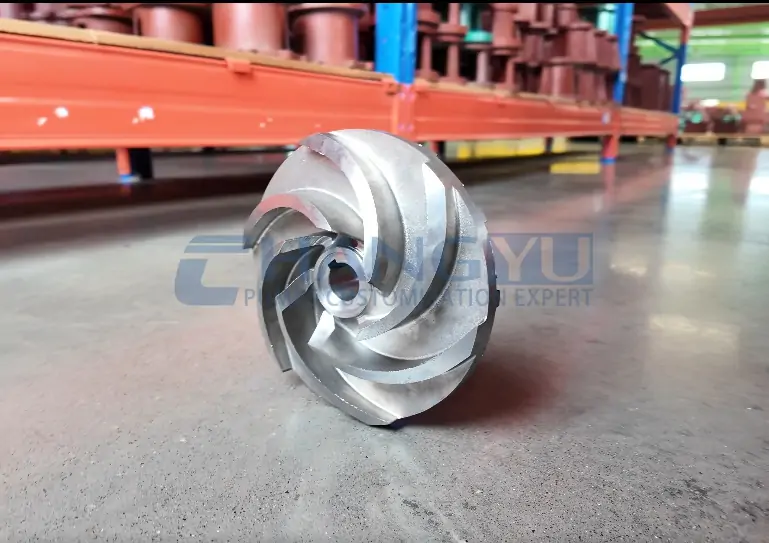

Impulsor

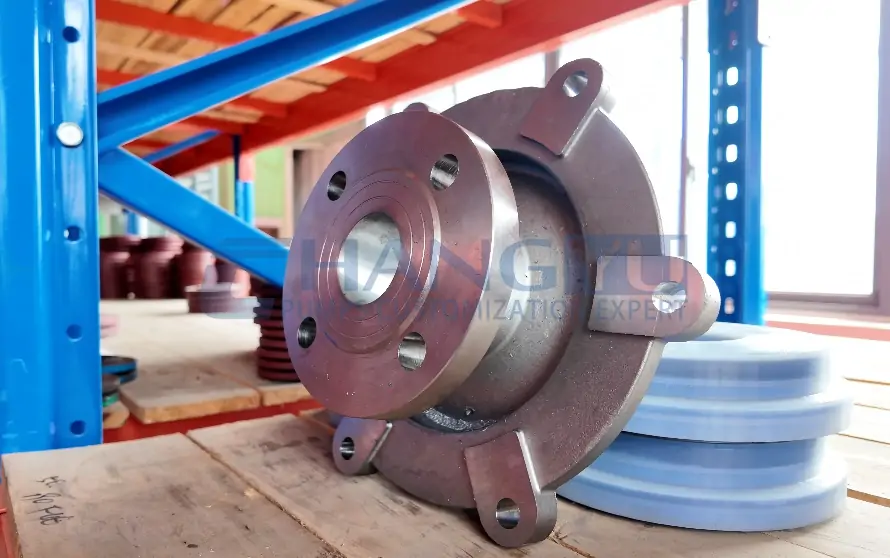

Tapa de la bomba

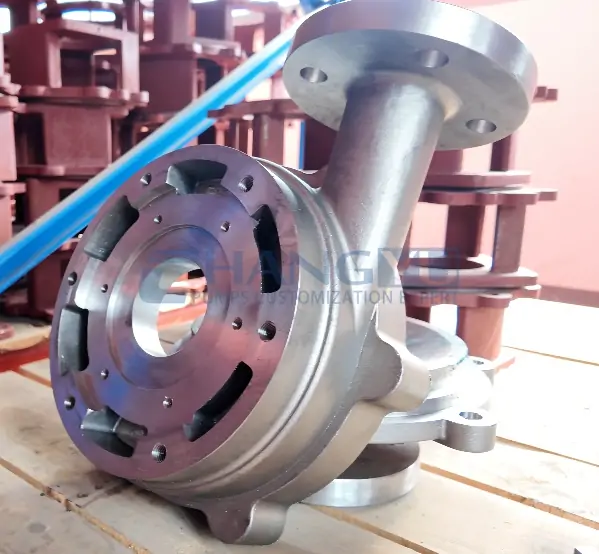

Carcasa de la bomba
Sello mecánico doble
Rodamientos
Eje de la bomba
Comparación del rendimiento de los materiales
Resumen de las propiedades de los materiales
| Material | Resistencia a la corrosión (PREn) | Dureza (HB) | Solicitud |
|---|---|---|---|
| Acero inoxidable 304 | 18–20 | 150–180 | Fluidos industriales generales |
| Acero inoxidable 316L | 24–26 | 150–190 | Medios químicos y ligeramente corrosivos |
| Dúplex 2205 | 34–38 | 250–280 | Entornos que contienen cloruro |
| Super Duplex 2507 | 42–45 | ≥300 | Condiciones de alta corrosión y abrasión severa |
Nota: Más alto PREn Estos valores indican una mayor resistencia a la corrosión, lo que hace que los grados 2507 y 2205 sean adecuados para aplicaciones con lodos más agresivas y exigentes.
Referencia para la fórmula de cálculo del PREN: PREn = 1 × TP3 × TCr + 3,3 × (1 × TP3 × TMo + 0,5 × 1 × TP3 × TW) + 16 × 1 × TP3 × TN
Serie HB Especificaciones de la bomba para lodos abrasivos
| Parámetro | Especificaciones |
|---|---|
| Tipo de bomba | Bomba centrífuga horizontal, de una etapa y de succión simple |
| Estándar | Cumple con la norma ISO 2858 y la normativa CE |
| Caudal | Personalizado según la aplicación |
| Cabeza | Adaptado a las condiciones de funcionamiento |
| Rango de temperatura | De -20 °C a 180 °C |
| Tamaño de partícula aplicable | 0,3 – 1 mm |
| Concentración sólida | Suspensión de concentración media |
| Opciones de materiales | Acero inoxidable 304 / 316L / 2205 / 2507 |
| Capacidad de presión | ≥1,6 MPa |
| Tipo de impulsor | Impulsor semiabierto |
| Tipo de sello | Sello mecánico (hay configuraciones opcionales disponibles) |
| Tipo de instalación | Compatible con el UHB instalación del sistema |
Parámetros de rendimiento de la serie 50HB
| Modelo | Caudal (m³/h) | Jefe (m) | Velocidad (rpm) | Eficiencia | Potencia (SG=1) | Diámetro del impulsor (mm) |
|---|---|---|---|---|---|---|
| 50HB | 10 | 20 | 2900 | 26% | 4 kW-2 | 140 |
| 50HB | 20 | 15 | 2900 | 28% | 4 kW-2 | 140 |
| 50HB | 10 | 25 | 2900 | 20% | 4 kW-2 | 150 |
| 50HB | 20 | 20 | 2900 | 30% | 4 kW-2 | 150 |
| 50HB | 10 | 30 | 2900 | 20% | 5,5 kW-2 | 160 |
| 50HB | 20 | 25 | 2900 | 30% | 5,5 kW-2 | 170 |
| 50HB | 10 | 35 | 2900 | 20% | 5,5 kW-2 | 170 |
| 50HB | 20 | 30 | 2900 | 35% | 5,5 kW-2 | 170 |
| 50HB | 10 | 40 | 2900 | 20% | 7,5 kW-2 | 190 |
| 50HB | 20 | 35 | 2900 | 30% | 7,5 kW-2 | 190 |
Directrices de selección
Para garantizar un rendimiento óptimo, por favor, proporcione:
- Caudal (m³/h)
- Jefe (m)
- Tipo de medio (composición química)
- Contenido de sólidos (%) y tamaño de las partículas
- Temperatura (°C)
👉 Nuestros ingenieros te recomendarán la configuración más adecuada
Nota: En Changyu, ofrecemos asesoramiento técnico personalizado y recomendaciones de productos adaptadas a sus condiciones operativas específicas. Si no está seguro de cómo elegir esta bomba para lodos abrasivos, póngase en contacto con nuestro equipo.
Correo electrónico: [email protected]
Teléfono: +86-13651913727
Soluciones de lodos abrasivos
La bomba para lodos abrasivos de la serie HB está diseñada para fluidos altamente abrasivos y con alto contenido de sólidos,
y el transporte de lodos de corrosividad media en diversos sectores industriales.
Minería
Transporte de lodos minerales con alto contenido en sólidos, relaves y pulpa de mineral abrasiva en sistemas mineros de larga distancia y gran altura de elevación.
Industria química
Traslado de residuos químicos abrasivos, lodos de catalizadores y mezclas industriales corrosivas de alta concentración.
Energía y medio ambiente
Transporte de lodos en sistemas de desulfuración, manejo de cenizas volantes, lodos de aguas residuales y aplicaciones de reciclaje de relaves.
Condiciones especiales
Procesamiento de arena de cuarzo, arena mineral y lodos mixtos extremadamente abrasivos y corrosivos en entornos industriales exigentes.
Bomba para lodos de acero inoxidable frente a bomba para lodos revestida
| Característica | Bomba de acero inoxidable | Bomba con revestimiento de PE (UHB) |
|---|---|---|
| Temperatura | Hasta 180 °C | ≤80 °C |
| Modo de fallo | Sin fallos en el revestimiento | Desprendimiento, abombamiento, agrietamiento |
| Resistencia a la abrasión | Alto (metal duro) | Medio (PE blando) |
| Resistencia a la presión | ≥1,6 MPa | ≤1,0 MPa |
| Resistencia química | Amplio (excepto los ácidos clorhídricos fuertes) | Limitado |
| Vida útil | 5–10+ años | 1–3 años |
| Mantenimiento | Bajo | Alto |
En nuestra gama de productos ofrecemos una amplia variedad de modelos de bombas: Productos. Si no estás seguro de cuál elegir, no dudes en Contáctenos hoy.
Fabricante de bombas para lodos abrasivos HB – Changyu Pump
Changyu Pump se especializa en el diseño y la fabricación de Bomba para lodos abrasivos de la serie HB, ofreciendo soluciones de alto rendimiento para aplicaciones de transporte de lodos abrasivos, con alto contenido en sólidos y de corrosividad media.
Gracias a nuestras avanzadas capacidades de mecanizado y a nuestros rigurosos sistemas de control de calidad, que cumplen con las normas ISO 2858 y CE, nos aseguramos de que cada bomba ofrezca rendimiento hidráulico estable, larga vida útil y funcionamiento confiable en condiciones industriales adversas.
La serie HB está diseñada con un estructura en contacto con el producto totalmente de acero inoxidable, lo que la hace ideal para los sectores de la minería, la metalurgia, el procesamiento químico, la generación de energía y la protección del medio ambiente, donde las bombas revestidas tradicionales suelen fallar debido al desgaste o a limitaciones térmicas.
Correo electrónico: [email protected]
Teléfono: +86-13651913727
