Respuesta Rápida
Un bomba de lodos de galvanoplastia es una bomba de transferencia química diseñada para manejar las aguas residuales con ácidos mixtos, metales pesados y sólidos generadas por galvanoplastia y procesos de acabado de superficies. Tres factores clave de selección:
- Compatibilidad de materiales: Los componentes en contacto con el fluido deben resistir ácidos mixtos (clorhídrico, sulfúrico, crómico, nítrico y fluorhídrico) en un amplio rango de pH, además de soportar el desgaste abrasivo de los sólidos de hidróxido metálico. UHMW-PE proporciona un equilibrio efectivo de resistencia química y tolerancia a la abrasión para muchas aplicaciones de lodos de galvanoplastia. Se requiere PFA/PTFE para mezclas de ácidos de alta temperatura o fuertemente oxidantes.
- Selección del tipo de bomba: Las bombas centrífugas con impulsores abiertos o semiabiertos manejan la mayoría de las tareas de transferencia de lodos de galvanoplastia. Las bombas de diafragma operadas por aire sirven para aplicaciones de alimentación de filtros prensa con alto contenido de sólidos. Las bombas de accionamiento magnético eliminan las fugas en el sello del eje para corrientes de aguas residuales altamente tóxicas, como el agua de enjuague que contiene cianuro.
- Sellado y seguridad: Los sellos mecánicos dobles con fluido de barrera o acoplamientos de accionamiento magnético abordan las vías de fuga que los sellos simples pueden no proteger de manera confiable al manejar fluidos ácidos con alto contenido de metales pesados. Los sistemas de lavado de sellos ayudan a prevenir la cristalización en las caras del sello durante la operación intermitente.
Las aguas residuales de galvanoplastia combinan múltiples desafíos agresivos que las bombas industriales estándar no pueden soportar. Los ácidos mixtos — que a menudo incluyen clorhídrico, sulfúrico, crómico y fluorhídrico — atacan los metales y degradan los polímeros convencionales. Los metales pesados disueltos (níquel, cromo, cobre, zinc) precipitan como sólidos de hidróxido durante el tratamiento de aguas residuales, creando un lodo abrasivo que acelera el desgaste de los componentes internos de la bomba. Una bomba especificada sin considerar este ataque químico y mecánico combinado puede fallar en semanas o meses, no por un defecto de fabricación, sino por una falta fundamental de coincidencia entre los materiales de la bomba y las propiedades corrosivas y erosivas del fluido.
Bomba Changyu ha fabricado bombas resistentes a la corrosión para procesamiento químico, galvanoplastia y tratamiento de aguas residuales peligrosas durante más de dos décadas. Esta guía proporciona el marco estructurado para la selección de bombas de lodos de galvanoplastia, desde el tipo de bomba y la compatibilidad de materiales hasta la tecnología de sellado y las prácticas de mantenimiento.
Por qué los Lodos de Galvanoplastia Destruyen las Bombas Estándar
Comprender la composición única de las aguas residuales de galvanoplastia es la base para una especificación correcta de la bomba. El fluido que ingresa a una bomba de transferencia de lodos no es un solo químico, sino una mezcla compleja con múltiples mecanismos de degradación simultáneos.
La Triple Amenaza: Corrosión, Abrasión y Cristalización
Corrosión química por ácidos mixtos:
Los procesos de galvanoplastia utilizan una variedad de ácidos para limpieza, decapado y recubrimiento. Las soluciones de baño agotadas y las aguas de enjuague combinan estos en una corriente de ácidos mixtos. A diferencia de una aplicación de un solo ácido donde la selección de materiales es sencilla, los ácidos mixtos pueden exhibir efectos sinérgicos: un material resistente al ácido sulfúrico solo puede degradarse rápidamente cuando también está presente el ácido nítrico. El pH de las aguas residuales de galvanoplastia varía ampliamente, desde ácido fuerte (pH 10) en agua de enjuague desengrasante. Los materiales de la bomba deben soportar todo este espectro de pH.
Desgaste abrasivo por sólidos de hidróxido metálico:
Durante la neutralización de aguas residuales, los metales pesados disueltos precipitan como hidróxidos metálicos, típicamente hidróxido de cromo, hidróxido de níquel, hidróxido de cobre e hidróxido de zinc. Estos forman un lodo gelatinoso y floculento con una concentración de sólidos del 2–101 TP3T en peso. Si bien las partículas individuales son finas y relativamente blandas, el efecto abrasivo acumulativo en los componentes internos de la bomba, particularmente en las puntas de los álabes del impulsor y la lengüeta de la voluta, acelera el desgaste más allá de lo que el entorno químico solo produciría. Los desechos sólidos ocasionales (accesorios de recubrimiento caídos, bolsas de ánodo rotas o formaciones de sales cristalinas) introducen cargas de impacto que pueden fracturar materiales frágiles.
Cristalización durante períodos de inactividad:
Cuando una bomba de lodos de galvanoplastia está inactiva, el líquido ácido se evapora de las caras del sello y las superficies mojadas, concentrando las sales disueltas. Estas sales cristalizan, formando depósitos duros que pueden bloquear el impulsor, abrasar las caras del sello mecánico al reiniciar y obstruir las líneas de lavado del sello de diámetro pequeño. Las bombas en servicio intermitente, común en el tratamiento de aguas residuales donde la transferencia se realiza por lotes, son particularmente vulnerables a este modo de falla.
Las bombas estándar con carcasas de acero inoxidable 316, volutas de hierro fundido o sellos mecánicos estándar son fundamentalmente incompatibles con cualquiera de estos tres desafíos, y los lodos de galvanoplastia presentan los tres simultáneamente. El efecto combinado del pH bajo y los iones de cloruro puede hacer que el acero inoxidable 316 se perfore en semanas o meses, dependiendo de la concentración de ácido y la temperatura.
Cómo Elegir el Tipo de Bomba Adecuado para Lodos de Galvanoplastia
Tres tipos de bombas sirven a la industria de galvanoplastia, cada una optimizada para una combinación específica de contenido de sólidos, requisitos de flujo y demandas de seguridad. Seleccionar el tipo correcto es la primera decisión de especificación, antes que los materiales, antes que los sellos, antes que el dimensionamiento.
Comparación de Tipos de Bomba para Lodos de Galvanoplastia
| Tipo de bomba | Ideal para | Manipulación de sólidos | Riesgo de fugas | Aplicaciones típicas |
|---|---|---|---|---|
| Bomba centrífuga (impulsor abierto/semiabierto) | Transferencia de lodos a granel, alimentación de filtros prensa, drenaje de sumideros | Buena: los impulsores abiertos pasan sólidos de hasta 25 mm | Moderada: requiere un sello mecánico confiable | Transferencia desde el tanque de neutralización al clarificador; retorno de agua clarificada |
| Bomba de diafragma operada por aire (AODD) | Alimentación de filtros prensa con alto contenido de sólidos, transferencia intermitente por lotes | Excelente: maneja lodos pastosos con hasta 501 TP3T de sólidos | Baja: diseño sin sello; el diafragma aísla el fluido | Alimentación de filtros prensa; desagüe de sumideros; transferencia portátil |
| Bomba centrífuga de accionamiento magnético | Transferencia sin fugas de aguas residuales altamente tóxicas | Limitada: requiere protección con colador; no para lodos abrasivos. Las partículas cristalinas duras son particularmente dañinas para los cojinetes de accionamiento magnético. | Casi nula: sin sello dinámico | Agua de enjuague con cianuro; solución de cromado; solución de niquelado |
Ruta de decisión para la selección del tipo de bomba
¿Contiene sólidos altos (> 10%) o lodos pastosos? → Bomba de diafragma operada por aire (AODD). Las bombas AODD manejan concentraciones de sólidos que obstruirían una bomba centrífuga. El diafragma aísla el fluido bombeado del mecanismo de accionamiento, eliminando fugas en el sello del eje. Sin embargo, las bombas AODD producen flujo pulsante y tienen menor eficiencia energética que las bombas centrífugas; son más adecuadas para aplicaciones de transferencia intermitente por lotes.
¿El fluido es altamente tóxico (cianuro, cromo hexavalente) y requiere protección mejorada contra fugas? → Bomba centrífuga de accionamiento magnético. Las bombas de accionamiento magnético eliminan por completo el sello dinámico del eje, conteniendo el fluido bombeado dentro de una carcasa de contención estática. Esto proporciona un nivel adicional de protección para soluciones de galvanoplastia cancerígenas o altamente tóxicas. Sin embargo, las bombas de accionamiento magnético requieren protección con filtro aguas arriba; los sólidos en el fluido bombeado dañarán los cojinetes internos que se lubrican con el propio fluido.
¿Transferencia estándar de lodos, sólidos moderados (< 10%), operación continua o por lotes frecuente? → Bomba centrífuga con impulsor abierto o semiabierto. Esta es la configuración de trabajo para la mayoría de las aplicaciones de lodos de galvanoplastia. Los impulsores abiertos resisten la obstrucción por sólidos de hidróxido blandos y permiten el paso de pequeños desechos sin daños. Los componentes mojados deben estar revestidos o construidos completamente con materiales no metálicos compatibles, como se discute en el próximo capítulo.
Los ingenieros de Changyu Pump han observado en cientos de instalaciones de galvanoplastia: las bombas centrífugas con impulsores abiertos y componentes mojados no metálicos proporcionan un equilibrio efectivo de confiabilidad, manejo de sólidos y rentabilidad para tareas estándar de transferencia de lodos. Las bombas de accionamiento magnético son la opción recomendada para aplicaciones de alta toxicidad y pueden especificarse para cualquier servicio de galvanoplastia donde la fuga cero sea una prioridad. Las bombas de diafragma operadas por aire son mejores cuando la concentración de lodos supera la capacidad de la bomba centrífuga o cuando se requiere una operación portátil e intermitente.
¿Cuáles son los mejores materiales para bombas de lodos de galvanoplastia?
La selección de materiales para bombas de lodos de galvanoplastia debe abordar los efectos combinados de la corrosión por ácidos mixtos, el desgaste abrasivo de los sólidos de hidróxido y, para soluciones de proceso calentadas, la temperatura elevada. El material óptimo depende de la mezcla ácida específica, la temperatura de operación y la carga de sólidos.
Por qué fallan los metales en el servicio de galvanoplastia
Los ácidos mixtos presentes en las aguas residuales de galvanoplastia atacan los metales a través de diferentes mecanismos. El ácido clorhídrico causa picaduras y corrosión general en aceros inoxidables. El ácido sulfúrico ataca el hierro fundido y el acero al carbono. El ácido nítrico, un oxidante fuerte, acelera la tasa de corrosión de la mayoría de los metales. El ácido crómico pasiva el acero inoxidable inicialmente, pero causa corrosión intergranular en soldaduras y zonas afectadas por el calor. El efecto combinado es una pérdida de metal rápida e impredecible.
El acero inoxidable 316 — a menudo especificado incorrectamente para “servicio químico” — puede perforarse en semanas o meses en servicio de aguas residuales de galvanoplastia. Su contenido de molibdeno proporciona cierta resistencia a las picaduras, pero la combinación de bajo pH, ácidos oxidantes e iones de cloruro abruma su capa pasiva. El Hastelloy C-276 ofrece una resistencia mejorada a algunos ácidos, pero a un costo que supera la mayoría de las alternativas no metálicas sin proporcionar una ventaja compensatoria en el servicio de ácidos mixtos de galvanoplastia.
Matriz de compatibilidad de materiales para lodos de galvanoplastia
| Material | HCl (37%) | H₂SO₄ (98%) | HNO₃ (68%) | HF (49%) | CrO₃ (50%) | Temperatura máxima | Resistencia a la abrasión | Recomendación |
|---|---|---|---|---|---|---|---|---|
| Acero inoxidable 316 | ❌ | ❌ | ❌ | ❌ | ❌ | N/A | N/A | No usar |
| PP | ✅ (solo temperatura ambiente) | ✅ (diluido, temperatura ambiente) | ❌ | ✅ (temperatura ambiente) | ❌ | 50°C | Pobre | No recomendado — límites de temperatura y oxidación |
| PVDF | ✅ (hasta 40°C) | ✅ (hasta 90%) | ⚠️ (limitado, dependiente de la temperatura) | ✅ (hasta 40°C) | ❌ | 90 °C | Moderado | Bueno para servicio general de ácidos sin oxidantes fuertes |
| PFA/PTFE | ✅ | ✅ | ✅ | ✅ | ✅ | 120–180°C | Pobre (blando) | La resistencia química más amplia; requiere protección contra sólidos |
| UHMW-PE | ✅ | ✅ (hasta 80°C) | ✅ (hasta 20°C) | ✅ (hasta 40°C) | ✅ (diluido) | 90 °C | Excelente | Equilibrio efectivo — resistencia química + protección contra el desgaste |
| Hastelloy C-276 | ✅ (hasta 40°C) | ✅ | ❌ (resistencia limitada por encima de concentración del 20%) | ❌ | ✅ | 40°C | Bien | Aceptable para algunos ácidos, pero el costo supera las opciones no metálicas; no para HNO₃ o HF |
Selección de materiales por aplicación de galvanoplastia
| Proceso de galvanoplastia | Ácidos presentes | Contenido en sólidos | Temperatura | Material recomendado |
|---|---|---|---|---|
| Aguas residuales mixtas generales | HCl, H₂SO₄ (diluidos) | De bajo a moderado | Ambiente | UHMW-PE |
| Cromado | CrO₃, H₂SO₄ | Bajo | Ambiente a cálido | PFA/PTFE (el ácido crómico ataca el PE) |
| Niquelado | H₂SO₄, HCl (trazas) | Bajo | Templado (40–60°C) | PVDF o PFA |
| Decapado ácido | HCl, H₂SO₄, HF | De bajo a moderado | Ambiente a cálido | UHMW-PE o PFA (si hay HF presente) |
| Neutralización de lodos | Mixto (pH 2–12) | De moderado a alto | Ambiente | UHMW-PE |
| Aguas residuales que contienen cianuro | Alcalino (pH 9–11) | Bajo | Ambiente | PVDF o PFA (margen de seguridad mejorado) |
Los ingenieros de Changyu Pump han observado en cientos de instalaciones de bombas de galvanoplastia: UHMW-PE ofrece consistentemente un equilibrio efectivo de resistencia química, tolerancia a la abrasión y rentabilidad para la mayoría de las aplicaciones de lodos mixtos de galvanoplastia. Su combinación de amplia resistencia a ácidos, protección contra el desgaste de sólidos de hidróxido y capacidad de temperatura ambiente a templada cubre el rango operativo estándar de la mayoría de los sistemas de tratamiento de aguas residuales de galvanoplastia. Para soluciones de galvanoplastia a alta temperatura por encima de 60°C, mezclas de ácidos fuertemente oxidantes (crómico, nítrico fumante) o aplicaciones de accionamiento magnético con fuga cero, el revestimiento de PFA/PTFE es la opción adecuada. No se recomiendan bombas metálicas — incluyendo acero inoxidable o Hastelloy — para el servicio de lodos de galvanoplastia. El entorno químico es demasiado agresivo y demasiado variable para que los materiales metálicos proporcionen una vida útil confiable.
Cómo prevenir obstrucciones en bombas de lodos de galvanoplastia
El lodo de galvanoplastia — una mezcla gelatinosa de hidróxidos metálicos — se comporta de manera diferente a los lodos minerales granulares. Su naturaleza floculenta y cohesiva hace que se acumule en zonas muertas dentro de la carcasa de la bomba en lugar de sedimentarse. Cuando ocurre una obstrucción, generalmente se debe a que el lodo forma puentes a través de pasajes de flujo estrechos o se acumula en la entrada del impulsor.
Diseño del impulsor para lodos de galvanoplastia
Impulsores abiertos:
Un impulsor abierto tiene álabes unidos directamente al cubo sin cubierta frontal. Este diseño proporciona el mayor paso libre para sólidos y permite que materiales fibrosos o cohesivos pasen sin puntos de anclaje donde pueda comenzar la acumulación. Los impulsores abiertos manejan los sólidos de hidróxido gelatinosos típicos de los lodos de galvanoplastia sin obstrucciones. La desventaja es una menor eficiencia hidráulica (50–60%) en comparación con los diseños cerrados. Para la transferencia de lodos de galvanoplastia, esta penalización de eficiencia es insignificante en relación con la confiabilidad operativa obtenida.
Impulsores Semiabiertos:
Una cubierta parcial en un lado de los álabes proporciona un compromiso entre la capacidad de manejo de sólidos de un impulsor abierto y la eficiencia de un diseño cerrado. Los impulsores semiabiertos son adecuados para lodos de galvanoplastia con bajo contenido de sólidos (< 5%) o donde se desea cierta eficiencia de la bomba.
Impulsores de Vórtice (Rehundidos):
El impulsor está rehundido en la pared trasera de la voluta, creando un vórtice que atrae fluido y sólidos a través de la bomba. Solo una parte del fluido contacta directamente con el impulsor. Los impulsores de vórtice ofrecen la mejor resistencia a obstrucciones, pero la eficiencia más baja (35–50%). Se especifican para aplicaciones donde el fluido bombeado contiene desechos grandes — bolsas de ánodo rotas, accesorios de galvanoplastia caídos — que podrían atascar un impulsor abierto.
Configuración de la Bomba para Resistencia a Obstrucciones
- Bombas verticales en voladizo eliminan el cojinete y sello sumergidos que se encuentran en los diseños de bombas horizontales. El impulsor se extiende hacia el sumidero desde arriba, con el motor y los cojinetes ubicados sobre el nivel del líquido. Esta configuración es inherentemente autodrenante y resiste la acumulación de lodos durante los períodos de inactividad.
- Bombas horizontales con pasajes de succión grandes (diámetro mínimo de 50 mm) reducen el riesgo de puenteo de lodos en la entrada de la bomba. La tubería de succión debe diseñarse con curvas suaves de radio largo y evitar cualquier punto muerto donde se puedan acumular lodos.
- Conexiones de lavado en la succión y descarga de la bomba permiten a los operadores eliminar lodos sedimentados con agua o fluido de proceso limpio antes de reiniciar una bomba que ha estado inactiva.
Cómo Diseñar una Bomba de Lodos de Galvanoplastia para una Operación Segura y Sin Fugas
La seguridad en el diseño de bombas de lodos de galvanoplastia abarca tres elementos interrelacionados: integridad del material para evitar la perforación de la carcasa, tecnología de sellado para evitar fugas en el eje y sistemas de monitoreo para proporcionar advertencia temprana de problemas en desarrollo. Cada elemento aborda una vía de falla diferente.
Comparación de Tecnología de Sellado
| Tecnología de sellado | Riesgo de fugas | Mantenimiento | Costo | Ideal para |
|---|---|---|---|---|
| Sello mecánico simple | Moderado | 6–12 meses | $ | Aplicaciones no críticas; fluidos de baja toxicidad |
| Sello mecánico doble con fluido de barrera | Bajo | 12–24 meses | $$$ | Transferencia continua de aguas residuales peligrosas de galvanoplastia |
| Bomba de accionamiento magnético | Casi cero | 12–36 meses (dependiendo del cojinete) | $$$$ | Soluciones de cianuro, cromo o níquel donde cualquier fuga es inaceptable |
Prevención de Cristalización en las Caras del Sello
Las soluciones de galvanoplastia son propensas a la cristalización durante los períodos de inactividad. Cuando la bomba se detiene, el líquido residual en las caras del sello se evapora, dejando sales de ácido concentradas que cristalizan. Al reiniciar, estos cristales erosionan las caras del sello, iniciando fugas que empeoran con el tiempo.
Tres estrategias previenen el daño por cristalización:
- Fluido de barrera en sellos dobles mantiene una película líquida en ambas caras del sello, evitando que el fluido bombeado llegue al sello exterior donde ocurrirían la evaporación y cristalización.
- Planes de lavado de sellos (Plan API 32 o Plan 54) suministran agua limpia o líquido compatible a las caras del sello antes, durante y después de la operación de la bomba, desplazando el fluido de proceso y evitando la deposición de sales.
- Procedimientos de lavado antes del apagado — hacer circular agua limpia a través de la bomba durante 2–3 minutos antes de detenerla — elimina el ácido residual de la cámara del sello y previene la cristalización durante los períodos de inactividad.
Integridad del Material: Prevención de Perforación de la Carcasa
Más allá del sellado, la integridad de la carcasa de la bomba es una preocupación de seguridad en el servicio de galvanoplastia. Una fuga por un orificio pequeño debido a corrosión o erosión en una carcasa de bomba metálica puede pasar desapercibida durante días, liberando fluido ácido con alto contenido de metales pesados en la sala de bombas o el área de contención. Las bombas revestidas no metálicas — donde la carcasa estructural está protegida por un revestimiento químicamente inerte (UHMW-PE, PFA, PTFE) — eliminan este modo de falla. El revestimiento aísla el límite de presión del fluido corrosivo, mientras que la carcasa metálica proporciona resistencia estructural.
Monitoreo y Advertencia Temprana
- Monitoreo de presión o nivel de la cámara del sello detecta la pérdida de fluido de barrera que señala una falla del sello antes de que el fluido bombeado llegue a la atmósfera.
- Sensores de detección de fugas en la base de la bomba o el sumidero de contención proporcionan una alarma inmediata ante la liberación de fluido.
- Monitoreo de vibración detecta el desequilibrio del impulsor debido a la acumulación de sólidos o desgaste antes de que ocurra daño mecánico.
Cómo Mantener una Bomba de Lodos de Galvanoplastia
El mantenimiento de las bombas de lodos de galvanoplastia difiere del mantenimiento estándar de bombas químicas en un aspecto crítico: los efectos combinados de corrosión, abrasión y cristalización exigen una inspección más frecuente de los componentes mojados y un reemplazo proactivo de las piezas de desgaste.
Mantenimiento Programado para Bombas de Lodos de Galvanoplastia
| Intervalo | Acción | Propósito |
|---|---|---|
| Semanal | Verifique si hay fugas visibles, ruido inusual o vibración; verifique el flujo de lavado del sello | Detección temprana de problemas en el sello o cojinetes |
| Mensual | Inspeccione el sistema de lavado del sello; verifique el nivel y la condición del fluido de barrera; revise el colador de succión | Previene la cristalización del sello y el daño al impulsor por desechos |
| Trimestral | Inspeccione el impulsor por desgaste, ataque químico o acumulación de sólidos; inspeccione el revestimiento de la carcasa por signos de degradación | Detecta la degradación del material antes de la perforación de la carcasa |
| Anualmente | Reemplace el sello mecánico; reemplace el impulsor si el desgaste excede los límites del fabricante | El reemplazo planificado evita tiempos de inactividad no planificados |
| Basado en condición | Reemplace los sellos al primer signo de fuga; reemplace el revestimiento si el ataque químico o el desgaste son visibles | Aborda los problemas en la etapa más temprana detectable |
Prácticas Críticas de Mantenimiento
- Lave después de cada apagado: Hacer circular agua limpia a través de la bomba durante 2–3 minutos antes de detenerla desplaza el ácido residual y los lodos de la carcasa, el impulsor y la cámara del sello. Esta sola práctica previene la mayoría de las fallas de sellos relacionadas con la cristalización y la solidificación de lodos en el interior de la bomba.
- Inspeccione los coladores de succión: Los lodos de galvanoplastia pueden contener residuos — bolsas de ánodo rotas, accesorios caídos, fragmentos de plástico — que pueden dañar los impulsores u obstruir pasajes de flujo pequeños. Los filtros deben inspeccionarse y limpiarse mensualmente.
- Monitorear el estado del revestimiento: Los revestimientos de bombas no metálicos (UHMW-PE, PTFE, PFA) son químicamente inertes, pero están sujetos a desgaste mecánico por sólidos abrasivos. La inspección anual del espesor del revestimiento en ubicaciones de alto desgaste — puntas de álabes del impulsor, cortina de la voluta y garganta de succión — proporciona datos para predecir los intervalos de reemplazo del revestimiento.
- Reemplazar elastómeros de forma proactiva: Los materiales de juntas tóricas, empaques y diafragmas en servicio de galvanoplastia se degradan por ataque oxidativo y exposición a ácidos. El reemplazo en un intervalo de 12 meses es más rentable que el reemplazo reactivo después de una falla.

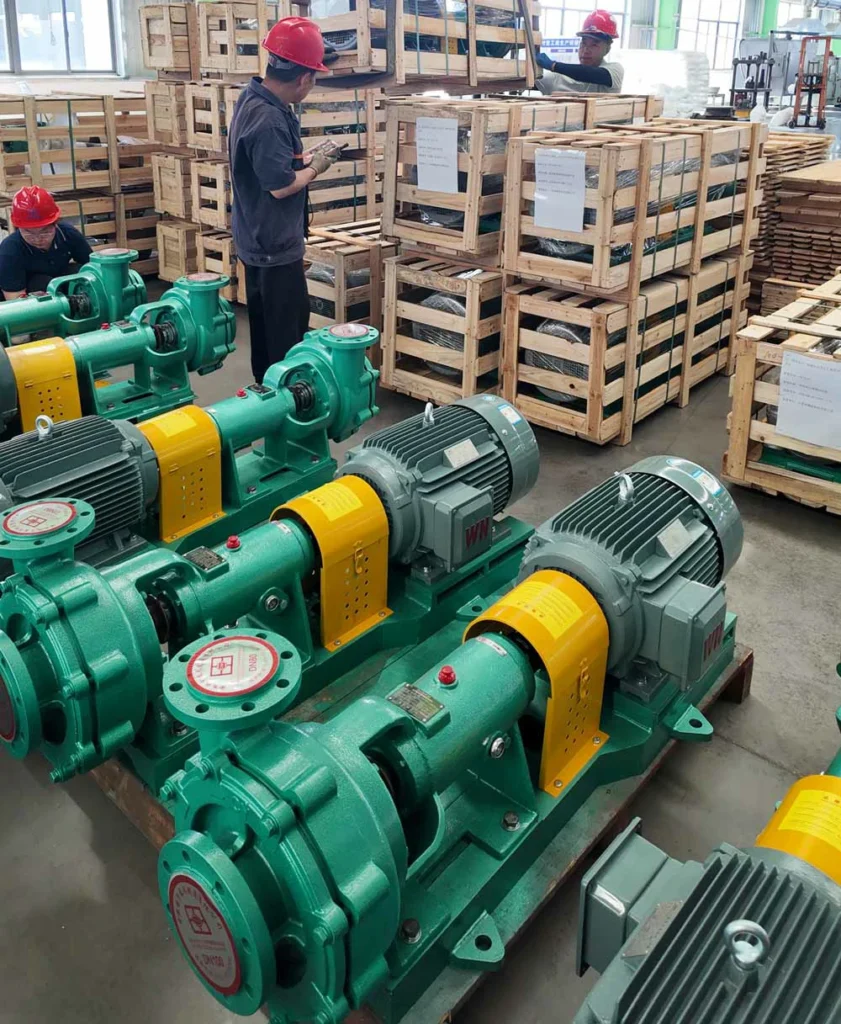

Caso de Estudio de Bomba de Lodos de Galvanoplastia: Resolviendo una Falla por Corrosión Ácida
Una instalación de galvanoplastia de níquel-cromo en el sur de China operaba tres bombas centrífugas horizontales para transferir lodos neutralizados del sistema de tratamiento de aguas residuales a un filtro prensa. Las bombas originales se especificaron con carcasas de acero inoxidable 316 y sellos mecánicos simples. El lodo consistía en hidróxidos metálicos mixtos (níquel, cromo, cobre) a aproximadamente 5% de concentración de sólidos, con solución ácida residual a pH 3–4. La temperatura de operación era ambiente a 40°C.
Dentro de las cuatro semanas posteriores a la puesta en marcha, los operadores de la planta descubrieron fugas en la carcasa de la bomba de transferencia principal. La inspección reveló múltiples perforaciones por picaduras en la voluta de acero inoxidable 316, concentradas en zonas de baja velocidad donde la capa de óxido pasiva había sido atacada por la solución ácida que contenía cloruros. El sello mecánico simple también había fallado — la junta tórica de EPDM se había hinchado al doble de su diámetro original por ataque ácido, y los cristales de sal de cromo habían rayado las caras del sello.
El análisis de causa raíz identificó una incompatibilidad fundamental de materiales: el acero inoxidable 316, aunque resistente a muchos entornos químicos, no puede soportar la combinación de bajo pH, iones de cloruro e iones metálicos oxidantes presentes en las aguas residuales de galvanoplastia. La corrosión por picaduras fue el resultado de la corrosión general combinada del bajo pH y la corrosión por picaduras inducida por cloruros, acelerada por la presencia de iones oxidantes de cromo y níquel. Si la fuga no se hubiera detectado por más tiempo, las aguas residuales cargadas de níquel y cromo habrían contaminado el sistema de drenaje del piso de la instalación.
La instalación reemplazó las tres bombas con bombas de la Serie UHB de Changyu, que cuentan con carcasas revestidas de UHMW-PE e impulsores abiertos. Se seleccionó UHMW-PE en lugar de PVDF o PFA para esta aplicación debido a la carga moderada de sólidos — la resistencia a la abrasión superior del UHMW-PE en relación con los fluoropolímeros extendería la vida útil del impulsor en la lechada de hidróxido abrasiva. Sellos mecánicos dobles con juntas tóricas encapsuladas en PTFE reemplazaron los sellos simples originales. Se implementó un procedimiento de enjuague antes del apagado: cada bomba recibe un enjuague de 3 minutos con agua limpia al final de cada transferencia por lotes.
Durante tres años de operación desde la actualización: sin fugas en la carcasa, sin reemplazos de sellos no programados y sin tiempo de inactividad atribuido a las bombas de transferencia de lodos. El gerente de mantenimiento de la instalación informó que el costo de reemplazo de la bomba se recuperó en 8 meses mediante la eliminación de reparaciones de emergencia, costos de contención de derrames químicos y tiempo de inactividad de producción.
Conclusión clave: El acero inoxidable 316 no tiene cabida en el servicio de lodos de galvanoplastia. La combinación de pH ácido, iones de cloruro e iones metálicos oxidantes crea un entorno de corrosión que supera la capa pasiva del acero inoxidable. El revestimiento de UHMW-PE proporciona tanto la resistencia química al entorno de ácido mixto como la resistencia a la abrasión a los sólidos de hidróxido — una combinación que los materiales metálicos no pueden igualar.
Soluciones de Bombas de Lodos de Galvanoplastia de Changyu Pump
Changyu Pump ofrece tres series de bombas adecuadas para aplicaciones de lodos y aguas residuales de galvanoplastia, cada una optimizada para una combinación específica de resistencia química, manejo de sólidos y requisitos de seguridad.
Guía de Selección de Productos de Bombas de Lodos de Galvanoplastia
| Solicitud | Sólidos | Desafío principal | Series recomendadas | Característica clave |
|---|---|---|---|---|
| Transferencia de lodos (a granel) | Moderada (< 10%) | Corrosión + abrasión | Serie UHB | Revestido de UHMW-PE para resistencia química y protección contra el desgaste |
| Mezcla de ácido fuertemente oxidante | Bajo | Corrosión (ácidos crómico, nítrico) | Serie CYB-ZKJ | Revestido de FEP/PFA; resiste ácidos oxidantes que atacan al PE |
| Aguas residuales de alta toxicidad (cianuro, cromo) | Bajo | Seguridad de fuga cero | Serie CYQ | Accionamiento magnético revestido de PFA; sin sello dinámico |
| Solución de galvanoplastia de alta temperatura | Bajo | Calor + corrosión | Serie CYG | Revestimiento moldeado de PFA (8–20 mm); temperatura hasta 160°C |
| Alimentación de filtro prensa (sólidos altos) | Alta (> 10%) | Obstrucción + abrasión | Bomba de diafragma neumática | Diseño sin sello; maneja lodos pastosos |
Serie UHB — Bomba Revestida de UHMW-PE para Transferencia de Lodos de Galvanoplastia
Bomba centrífuga de UHMW-PE revestida de acero diseñada para lechadas corrosivas con sólidos finos a moderados. El impulsor semiabierto proporciona un buen paso de sólidos, y el revestimiento de UHMW-PE ofrece la combinación de resistencia química y protección contra la abrasión requerida para lodos de galvanoplastia mixtos. Disponible con sello mecánico doble y sistema de fluido de barrera.
| Parámetro | Especificaciones |
|---|---|
| Caudal | 3–2 600 m³/h |
| Cabeza | 5–100 m |
| Potencia del motor | 0,75–300 kW |
| Velocidad | 750–2 900 rpm |
| Temperatura | De -20 °C a 90 °C |
| Material del forro | UHMW-PE |
Serie CYB-ZKJ — Bomba Revestida de Fluoropolímero para Ácidos de Galvanoplastia Fuertemente Oxidantes
Bomba centrífuga revestida de FEP/PFA para soluciones de galvanoplastia que contienen oxidantes fuertes — ácido crómico, ácido nítrico o ácido sulfúrico fumante — que pueden degradar el UHMW-PE con el tiempo. El revestimiento de fluoropolímero es químicamente inerte a todos los ácidos utilizados en galvanoplastia. El sello mecánico doble con fluido de barrera proporciona una operación confiable y de baja fuga.
| Parámetro | Especificaciones |
|---|---|
| Caudal | 3–2 600 m³/h |
| Cabeza | 5–100 m |
| Potencia del motor | 0,75–300 kW |
| Temperatura | de -80 °C a 120 °C |
| Materiales de revestimiento | FEP (estándar), PFA (opción de alta temperatura) |
Serie CYQ — Bomba de Accionamiento Magnético para Transferencia Química de Galvanoplastia con Fuga Cero
Bomba de accionamiento magnético revestida de PFA diseñada para la transferencia sin fugas de soluciones de galvanoplastia altamente tóxicas — agua de enjuague que contiene cianuro, soluciones de cromo hexavalente y baños concentrados de niquelado. El acoplamiento magnético de tierras raras elimina por completo el sello de eje dinámico. El revestimiento de PFA de pared gruesa proporciona inercia química en todo el espectro químico de galvanoplastia.
| Parámetro | Especificaciones |
|---|---|
| Caudal | 3–800 m³/h |
| Cabeza | 15–125 m |
| Potencia del motor | 2–110 kW |
| Velocidad | 2,950 r/min |
| Temperatura | De -20 °C a 180 °C |
| Materiales de revestimiento | FEP / PFA / PTFE |
Preguntas Frecuentes sobre Bombas de Lodos de Galvanoplastia
P: ¿Puedo usar una bomba de acero inoxidable para lodos de galvanoplastia?
R: No. El acero inoxidable 316 sufre corrosión por picaduras rápida en el ambiente ácido y con cloruros de las aguas residuales de galvanoplastia. Pueden ocurrir perforaciones en semanas o meses. Use solo bombas revestidas no metálicas — UHMW-PE para transferencia estándar de lodos, PFA/PTFE para mezclas de ácidos fuertemente oxidantes.
P: ¿Qué tipo de impulsor es mejor para lodos de galvanoplastia?
R: Los impulsores abiertos o semiabiertos proporcionan la mejor resistencia a la obstrucción para los sólidos gelatinosos de hidróxido metálico en lodos de galvanoplastia. La ausencia de un disco frontal elimina superficies donde los lodos pueden acumularse y proporciona el mayor paso libre para sólidos.
P: ¿Cómo evito daños por cristalización en los sellos de la bomba?
R: Enjuague la bomba con agua limpia durante 2–3 minutos antes de cada parada. Use sellos mecánicos dobles con fluido de barrera. Especifique juntas tóricas encapsuladas en PTFE que resistan el ataque ácido que causa que los elastómeros estándar se hinchen y tengan fugas.
P: ¿Cuándo debo elegir una bomba de accionamiento magnético sobre una bomba con sello mecánico?
R: Elija una bomba de accionamiento magnético para soluciones de galvanoplastia altamente tóxicas — agua de enjuague con cianuro, baños de cromo hexavalente, soluciones concentradas de níquel — donde se requiera una protección mejorada contra fugas desde el punto de vista de seguridad y medioambiental. Las bombas de accionamiento magnético también pueden especificarse para cualquier servicio de galvanoplastia donde la fuga cero sea una prioridad.
P: ¿Qué material es mejor para bombas de solución de cromado?
R: Se requiere revestimiento de PFA/PTFE. El ácido crómico es un oxidante fuerte que puede degradar UHMW-PE y PVDF con el tiempo, particularmente a temperaturas elevadas. El PFA/PTFE es químicamente inerte al ácido crómico en todas las concentraciones y temperaturas utilizadas en galvanoplastia.
P: ¿Con qué frecuencia debo inspeccionar una bomba de lodos de galvanoplastia?
R: Revisiones visuales semanales para detectar fugas y vibración. Inspección mensual del sistema de lavado de sellos y del colador de succión. Inspección trimestral del impulsor y revestimiento. Reemplazo anual del sello mecánico. Las bombas en servicio abrasivo pueden requerir reemplazo más frecuente del impulsor.
Lista de verificación de prevención del ingeniero de Changyu Pump
- Nunca especifique ninguna bomba metálica — incluyendo acero inoxidable 316, Hastelloy o titanio — para componentes mojados de lodos de galvanoplastia. El ambiente de ácidos mixtos e iones metálicos oxidantes es incompatible con materiales metálicos.
- Ajuste el material de revestimiento a la mezcla de ácido específica. UHMW-PE para lodos de ácido mixto estándar. PFA/PTFE para ácidos fuertemente oxidantes (crómico, nítrico) o soluciones de galvanoplastia a alta temperatura.
- Seleccione impulsores abiertos o semiabiertos para todas las aplicaciones de lodos de galvanoplastia. Los impulsores cerrados se obstruirán por la acumulación de sólidos de hidróxido.
- Enjuague la bomba con agua limpia durante 2–3 minutos antes de cada parada. Esta sola práctica previene la mayoría de las fallas de sellos relacionadas con cristalización.
- Instale coladores de succión e inspecciónelos mensualmente. Los lodos de galvanoplastia pueden contener desechos — bolsas de ánodo rotas, accesorios caídos — que pueden dañar los impulsores.
- Especifique sellos mecánicos dobles con fluido de barrera y juntas tóricas encapsuladas en PTFE para todas las bombas de lodos de galvanoplastia de servicio continuo.
- Para soluciones de cianuro, cromo o níquel, use bombas de accionamiento magnético para eliminar completamente la vía de fuga del sello del eje.
- Mantenga impulsores de repuesto, sellos mecánicos, juntas tóricas y empaquetaduras en inventario. El servicio de galvanoplastia degrada los elastómeros más rápido que otros servicios químicos.
Conclusión
Una bomba de lodos de galvanoplastia opera en la intersección de corrosión química agresiva, desgaste por sólidos abrasivos y daño por cristalización en sellos — una combinación para la cual las bombas industriales estándar no están diseñadas para sobrevivir. Tres decisiones de especificación determinan la confiabilidad y vida útil de la bomba: selección de material no metálico ajustado a la mezcla de ácido específica, diseño de impulsor abierto para el paso de lodos, y tecnología de sello mecánico doble o accionamiento magnético para operación segura y sin fugas. El revestimiento de UHMW-PE proporciona una solución de material efectiva para la mayoría de las aplicaciones de transferencia de lodos de galvanoplastia, combinando una amplia resistencia química en el espectro de ácidos de galvanoplastia con buena resistencia a la abrasión por sólidos de hidróxido metálico. Para soluciones fuertemente oxidantes o de alta toxicidad, el revestimiento de PFA/PTFE y el sellado de accionamiento magnético proporcionan el margen de seguridad mejorado que estos fluidos peligrosos exigen.
Cuando esté listo para especificar una bomba de lodos de galvanoplastia, el equipo de ingeniería de Changyu Pump puede proporcionar una evaluación técnica que cubra la selección de materiales, diseño del impulsor y tecnología de sellado ajustada a su química de galvanoplastia y condiciones operativas específicas. Dos décadas de fabricación de bombas resistentes a la corrosión en procesamiento químico, galvanoplastia y tratamiento de aguas residuales peligrosas respaldan cada recomendación.
